Ücretsiz AutoCAD antet şablonları (DWG)

Antetler standart mı?

Kısmen. Pafta boyutları ve kenar boşlukları ülkeler arasında büyük ölçüde ortaktır: ISO 5457 (A serisi, cilt tarafında daha geniş boşluk) dünyanın çoğunda, ASME Y14.1 (A–E boyutları) ise ABD'de geçerlidir. ISO 7200 bir antette bulunması gereken verileri sıralar. Bloğun kesin tasarımı ise standart değildir: her firmanın, çoğu zaman her sektörün kendi anteti vardır.

Bu şablonlar pafta boyutu, kenar boşluğu ve alan konusunda bu standartların ruhuna uygun yaygın uygulamayı izler, ancak hiçbirine göre sertifikalı değildir. Firmanızın ya da müşterinizin bir standardı varsa şablonları başlangıç noktası olarak alıp bloğu ona göre düzenleyin.

Sık sorulan sorular

Tüm AutoCAD antetleri aynı mı?

Hayır. Pafta boyutları ve kenar boşlukları büyük ölçüde standarttır (ISO 5457, ASME Y14.1) ve ISO 7200 veri alanlarını sıralar; ama antetin kendi tasarımı firmadan firmaya, sektörden sektöre değişir. Bu şablonları başlangıç noktası olarak kullanın ve bloğu kendi standardınıza göre ayarlayın.

Bu şablonlar ISO 5457, ISO 7200 ya da ASME Y14.1'e uygun mu?

Bu standartların ruhuna uygun yaygın pafta boyutu, çerçeve boşluğu ve antet alanı uygulamasını izlerler; ancak madde madde denetlenmemişlerdir ve sertifikalı değildir. Müşteriniz kesin uyum istiyorsa bloğu onların standardıyla karşılaştırın.

Anteti nasıl doldururum?

Gelişmiş Öznitelik Düzenleyici'yi açmak için antete çift tıklayın ya da EATTEDIT komutunu çalıştırın. Alanlar özniteliktir: COMPANY, PROJECT, TITLE, DRAWING_NO, DRAWN, CHECKED, APPROVED, DATE, SCALE, REV, SHEET ve SHEET_OF. Birçok çizimin antetini bir arada doldurmak için Excel'e aktarıp BlockSync ile geri yazın.

Viewport ölçeğini nasıl değiştiririm?

Görünüm yanlışlıkla kaymasın diye viewport kilitli gelir. Seçin, Özellikler paletinde Display Locked değerini No yapın, ölçeği seçin (örneğin 1:100) ve yeniden kilitleyin. Model uzayındaki DRAWING-AREA dikdörtgenini aynı oranda ölçekleyin ki viewport'un gösterdiğiyle aynı kalsın, sonra antetteki SCALE özniteliğini güncelleyin.

Logo ekleyebilir ya da alanları değiştirebilir miyim?

Evet. Logo eklemek, boyutu değiştirmek ya da öznitelik eklemek için bloğu BEDIT ile açın. Değişikliği bloğu zaten içeren çizimlere yaymak için ATTSYNC ile güncelleyin ya da bloğu değiştirin. Önce yedek alın: ATTSYNC dikkatsiz kullanılırsa öznitelik değerleri kaybolabilir.

Şablonlar hangi AutoCAD sürümlerinde açılır?

Dosyalar AutoCAD 2018 biçiminde düz DWG'dir; AutoCAD 2018 ve sonrasında açılır. Yalnızca standart nesneler içerirler, eklenti gerekmez.

Hangi pafta boyutları var; 11×17 ya da 24×36 hangisi?

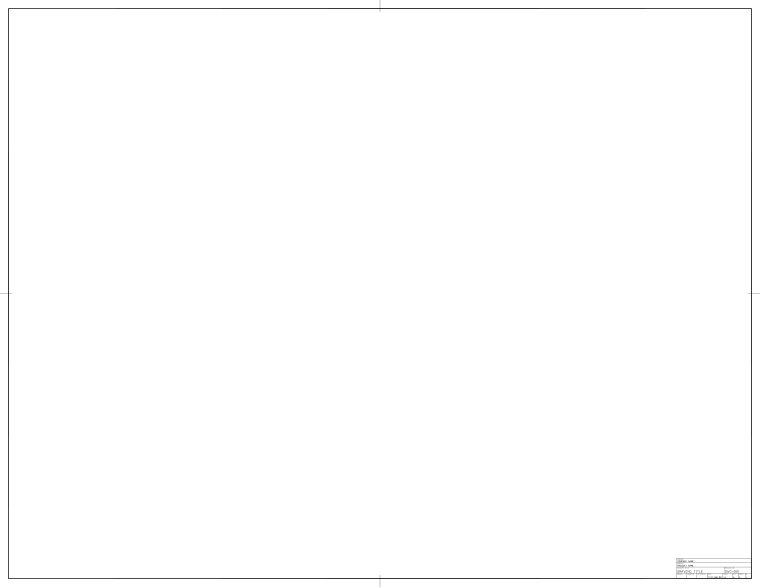

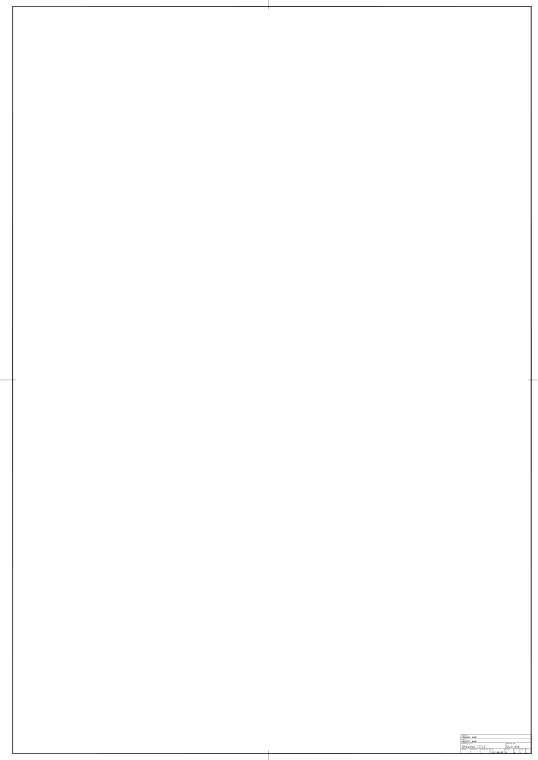

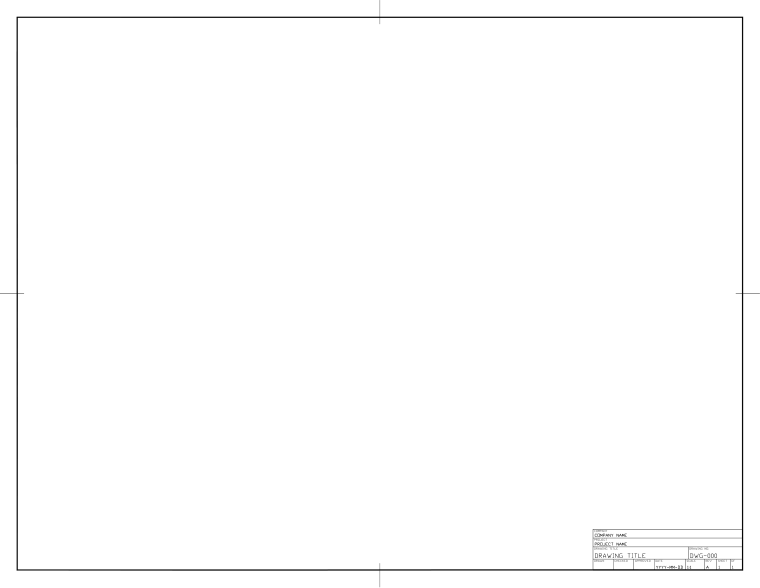

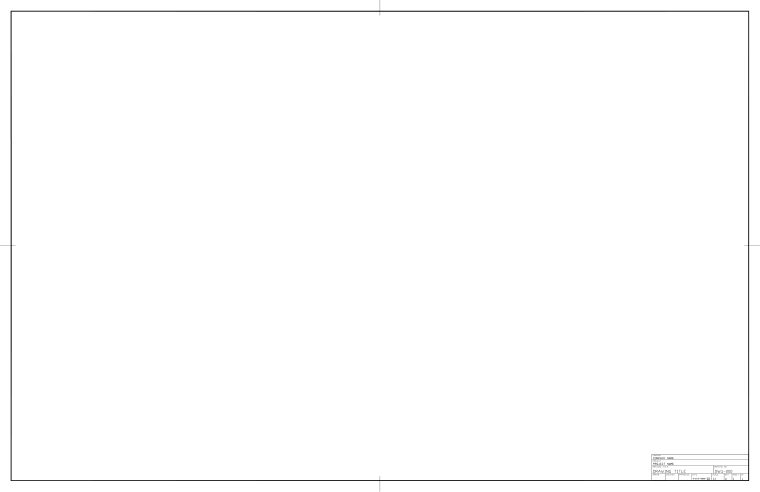

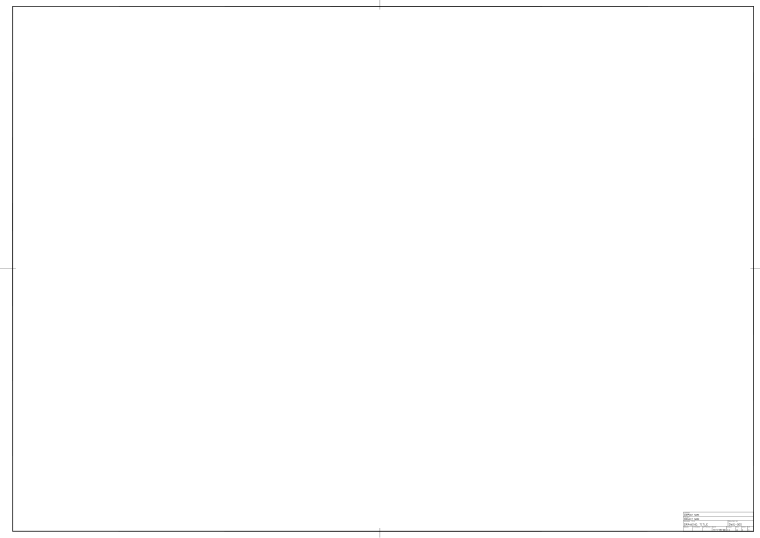

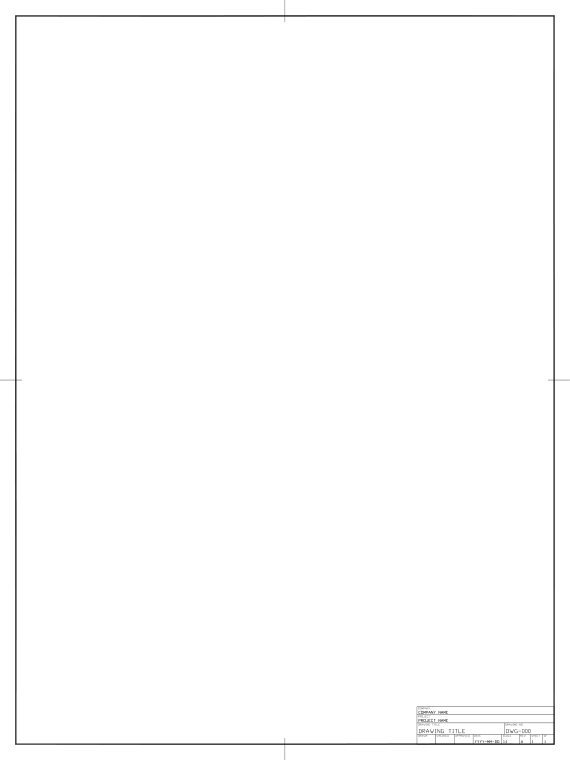

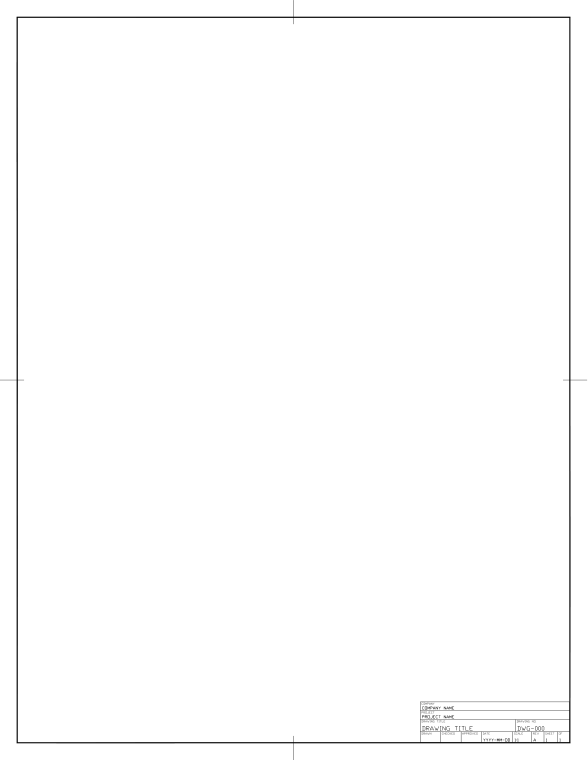

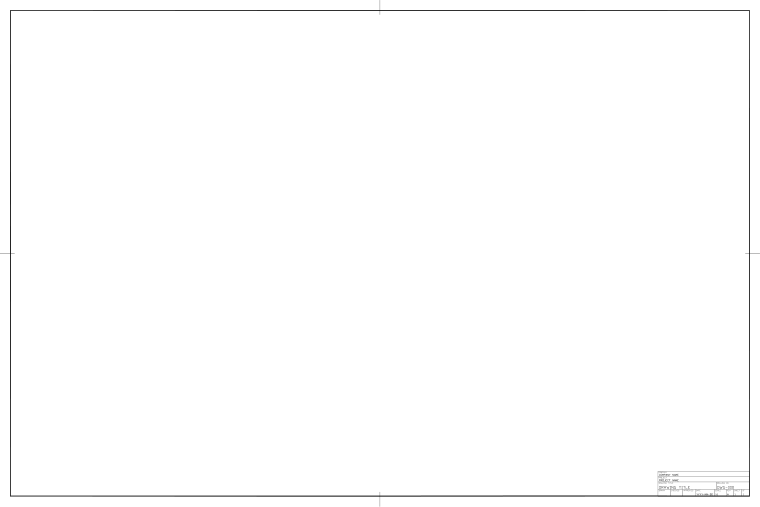

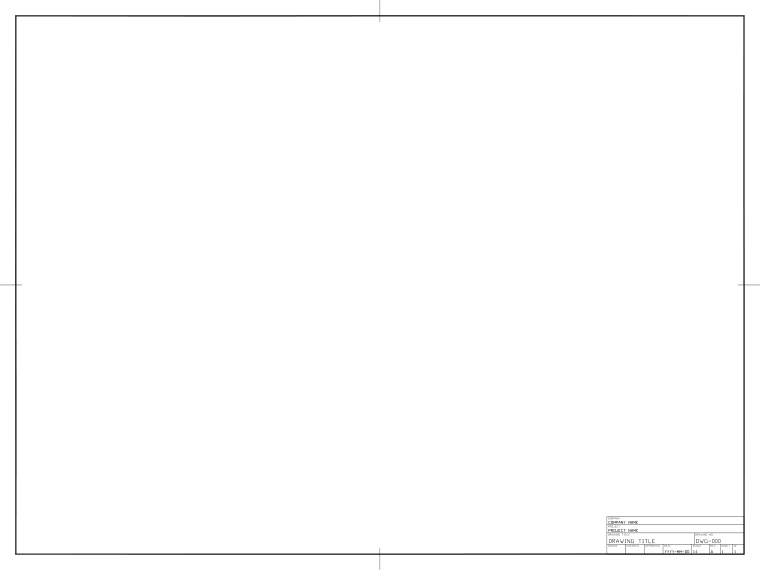

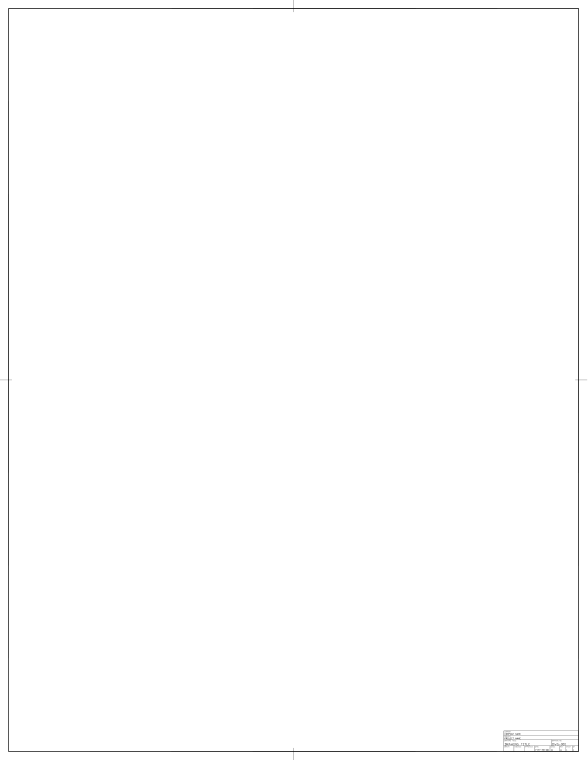

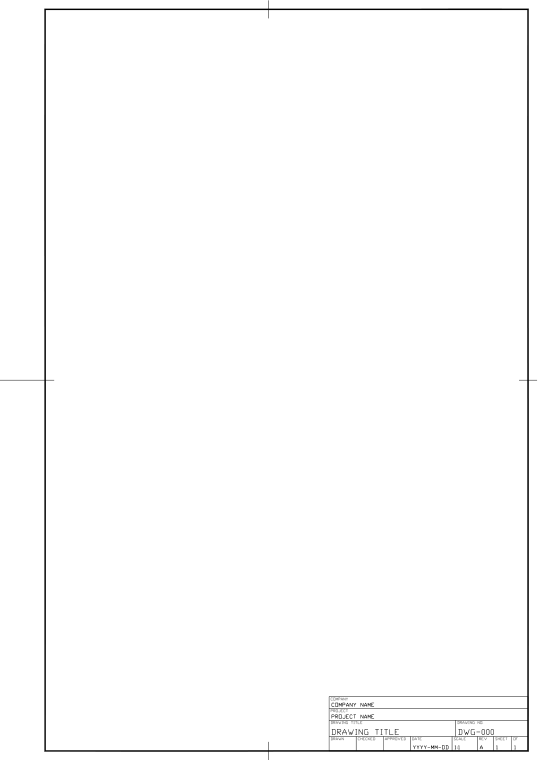

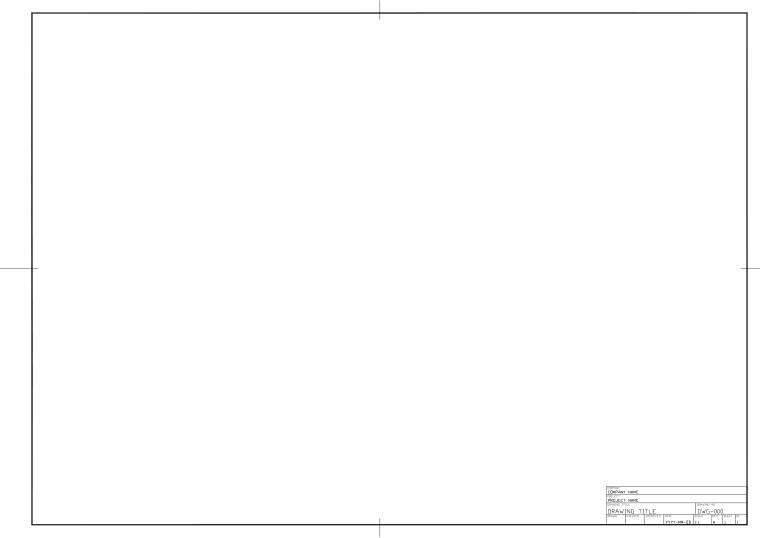

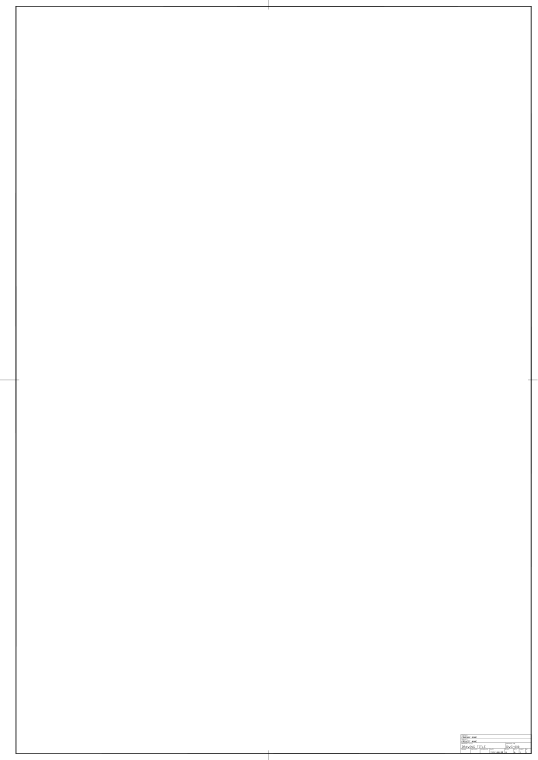

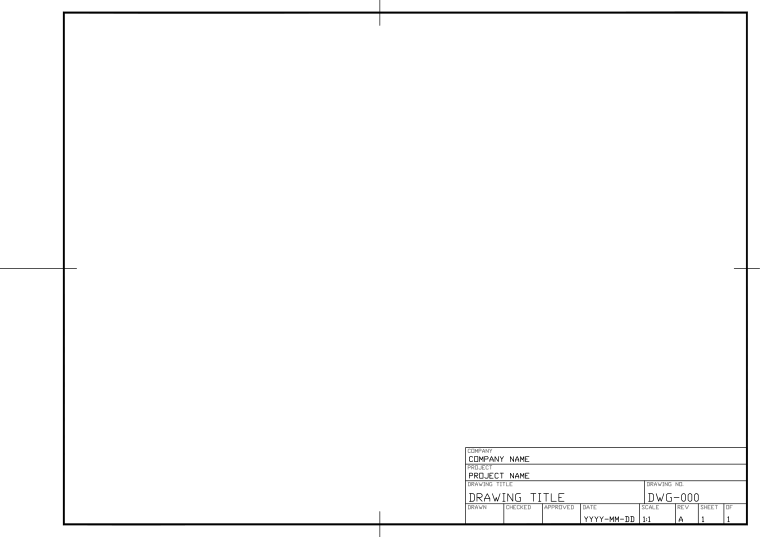

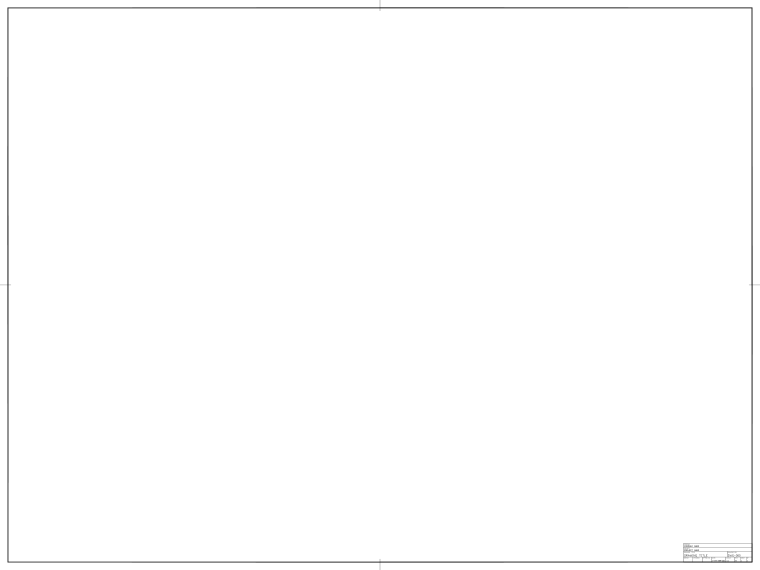

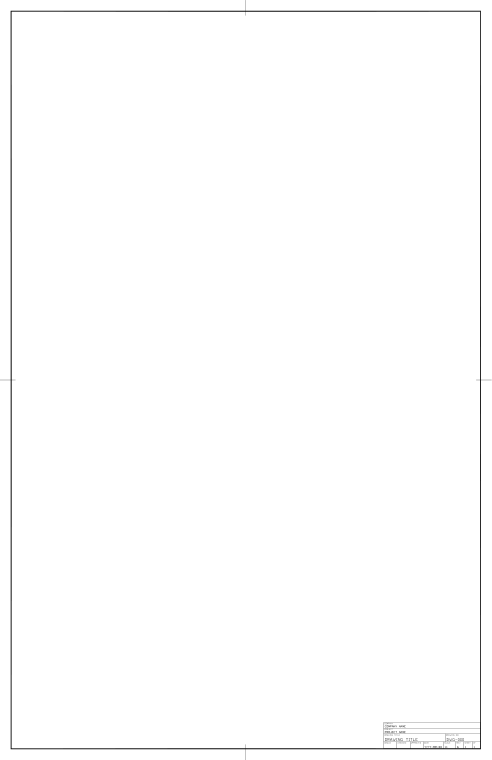

ISO A4 (297 × 210 mm), A3, A2, A1 ve A0 (1189 × 841 mm). ANSI A (11 × 8,5 inç), B (17 × 11 inç, bilinen 11×17), C (22 × 17 inç), D (34 × 22 inç) ve E (44 × 34 inç). ABD mimari boyutları: ARCH C (24 × 18 inç), D (36 × 24 inç, bilinen 24×36) ve E (48 × 36 inç). Her boyut yatay ve dikey gelir. Antet tüm paftalarda aynı boyuttadır, bu yüzden büyük paftalarda küçük görünür; isterseniz büyütün. Çin GB paftaları A4'ten A0'a, yatay ve dikey, ISO ile aynı boyutlardadır.

Antetin boyutu ve çerçeve boşlukları nedir?

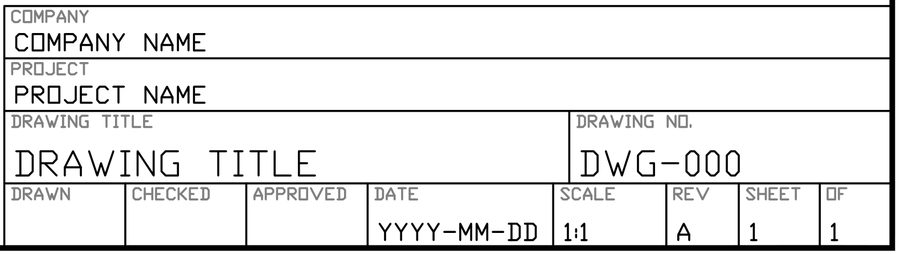

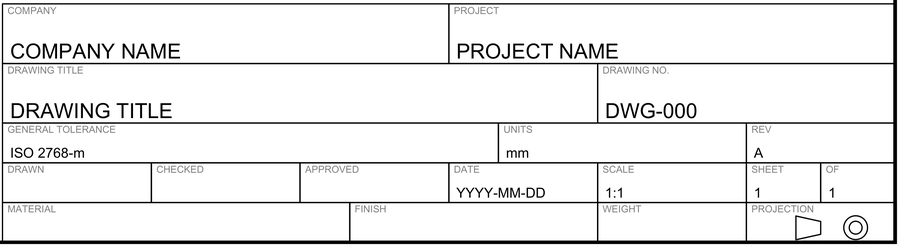

Antet 110 × 30 mm'dir (4,33 × 1,18 inç) ve her paftada çerçevenin sağ alt köşesinde durur. ISO paftalarında çerçeve boşluğu cilt tarafında 20 mm, diğer kenarlarda 10 mm'dir; ANSI ve ARCH paftalarında her kenarda 0,5 inçtir. Blokta 12 alan vardır: firma, proje, başlık, çizim numarası, çizen, kontrol eden, onaylayan, tarih, ölçek, revizyon, sayfa ve toplam sayfa. Belirtilen boyut temel bloğa aittir; diğer stiller daha büyüktür (makine stilinde 180 × 48 mm'ye, mimaride 170 × 83 mm'ye kadar). GB paftalarında cilt payı 25 mm, diğer boşluklar A0–A2'de 10 mm, A3 ve A4'te 5 mm'dir.

Makine, endüstriyel ya da mimari çizimlerde kullanabilir miyim?

Evet. Blok, her disiplinin ihtiyaç duyduğu alanları içerir: firma, proje, başlık, çizim numarası, çizen, kontrol eden, onaylayan, tarih, ölçek, revizyon ve sayfa. Makine ve endüstriyel çizimlerde genellikle ISO A boyutları, mimari çizimlerde ARCH ya da A boyutları kullanılır; ANSI boyutları ABD mühendisliğine uygundur. Yalnızca sizin disiplininize ait alanlar için (malzeme, toleranslar, proje aşaması gibi) bloğu BEDIT ile açıp öznitelik ekleyin.

Anteti kendi dilimde alabilir miyim?

Evet. 2. adımda etiket dilini seçin: İngilizce, Basitleştirilmiş Çince, Geleneksel Çince, Japonca, Korece, Almanca, Fransızca, İtalyanca ya da İspanyolca. Basılı etiketler, öznitelik istemleri ve varsayılan metinler seçtiğiniz dilde olur. Öznitelik adları her zaman İngilizce kalır (COMPANY, TITLE, REV vb.), bu yüzden bir dil için hazırlanmış bir tablo ya da BlockSync ayarı diğer tüm dillerde de çalışır. Bu dil, sitenin dilinden bağımsızdır.

Revizyon tablolu bir antet var mı?

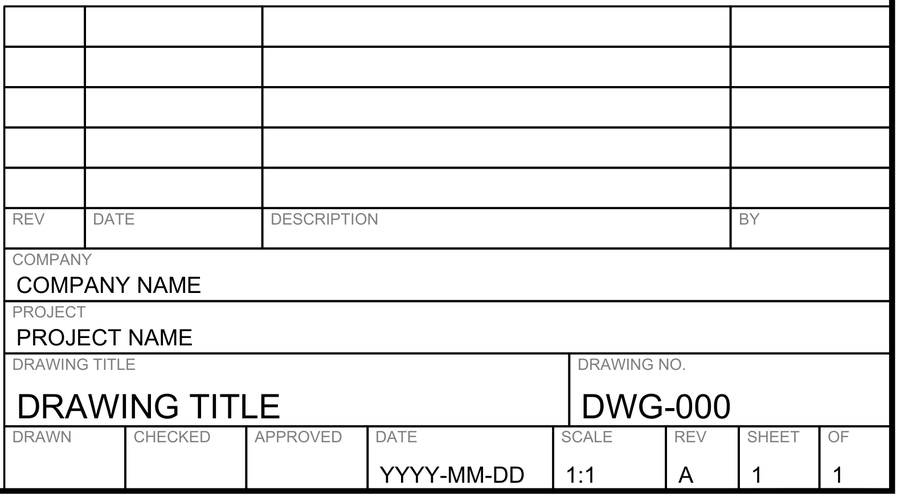

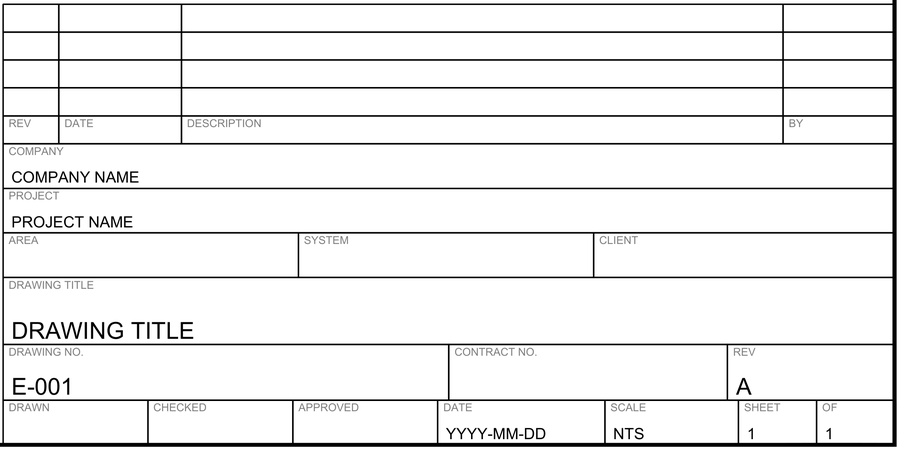

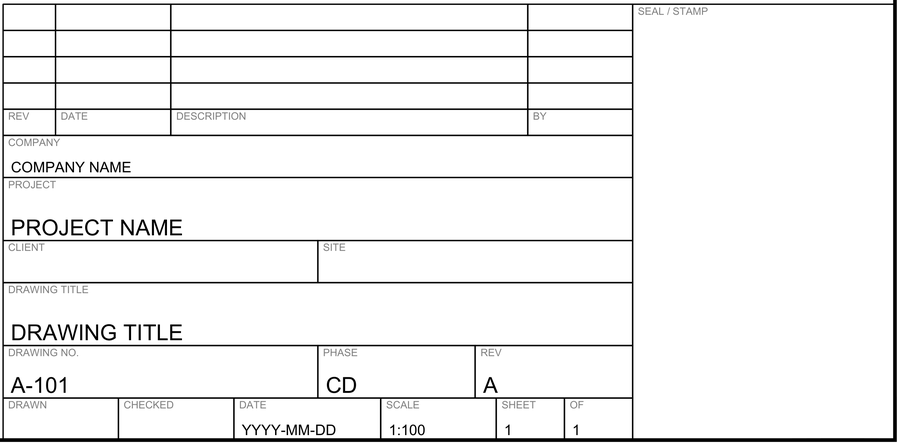

Var. Revizyonlu stil, temel bloğun üstüne beş satırlık bir tablo (revizyon, tarih, açıklama, yapan) ekler; mimari ve elektrik stillerinde dört satır vardır. Yeni satırlar alttan yukarıya, eskiden yeniye doğru yazılır. Her hücre bir özniteliktir (R1_REV, R1_DATE, R1_DESCRIPTION, R1_BY vb.), dolayısıyla revizyonlar da BlockSync ile doldurulabilir.

JIS ya da Çin GB standardına göre çiziyorum. Hangi paftayı kullanmalıyım?

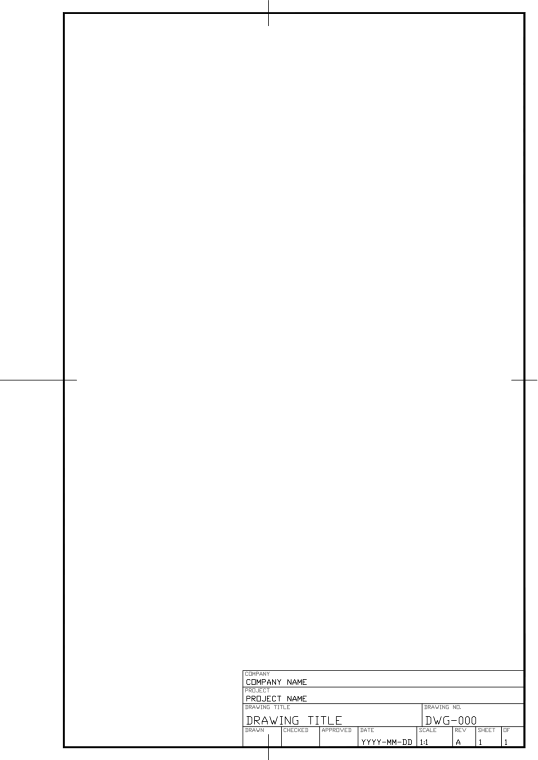

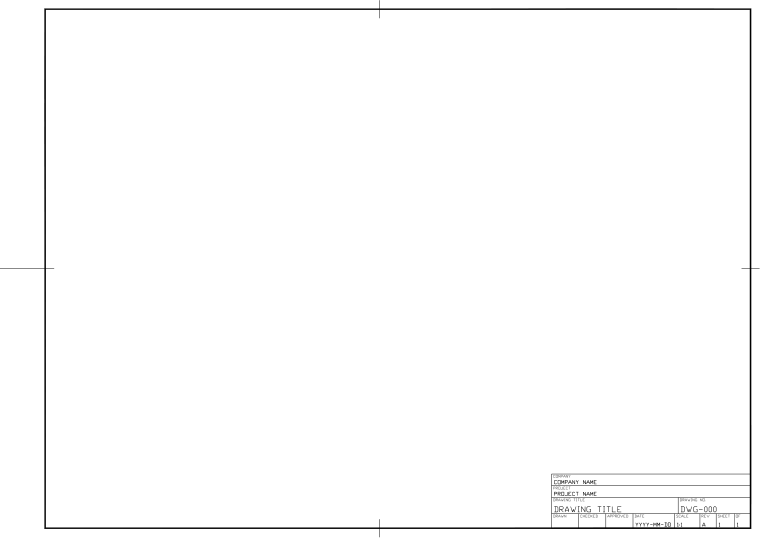

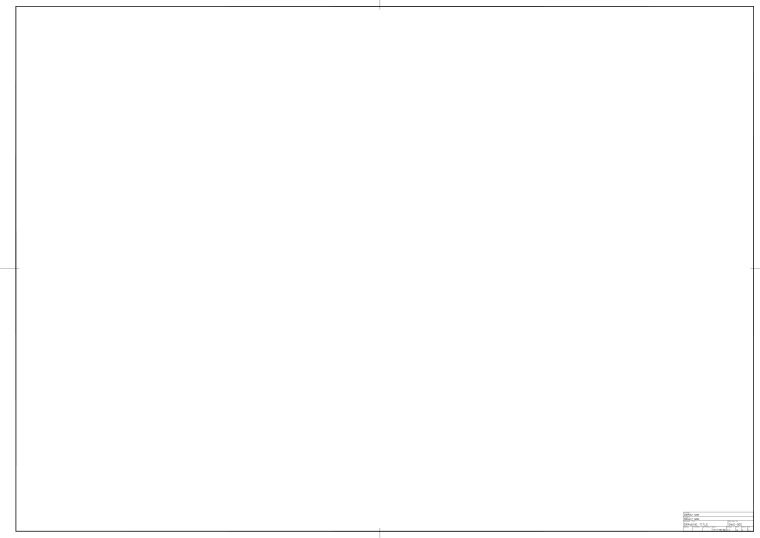

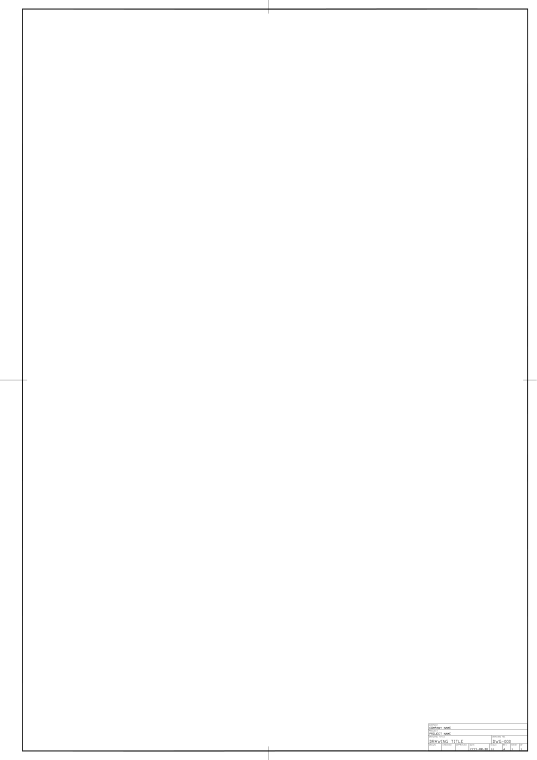

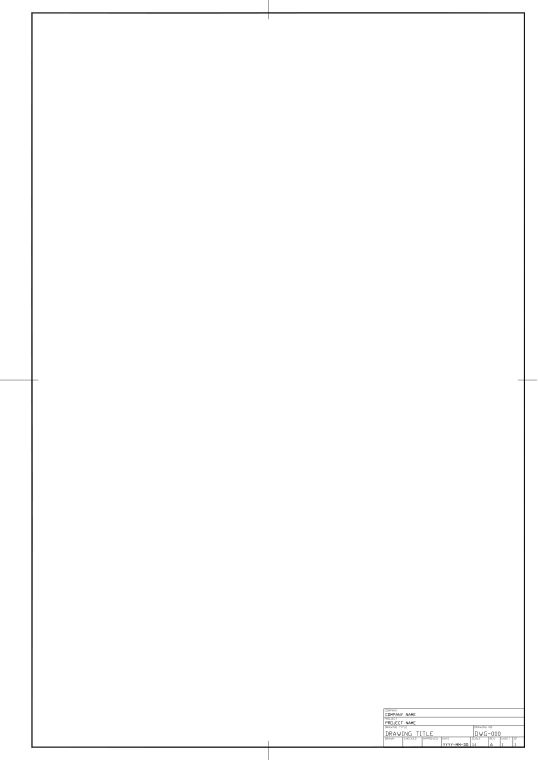

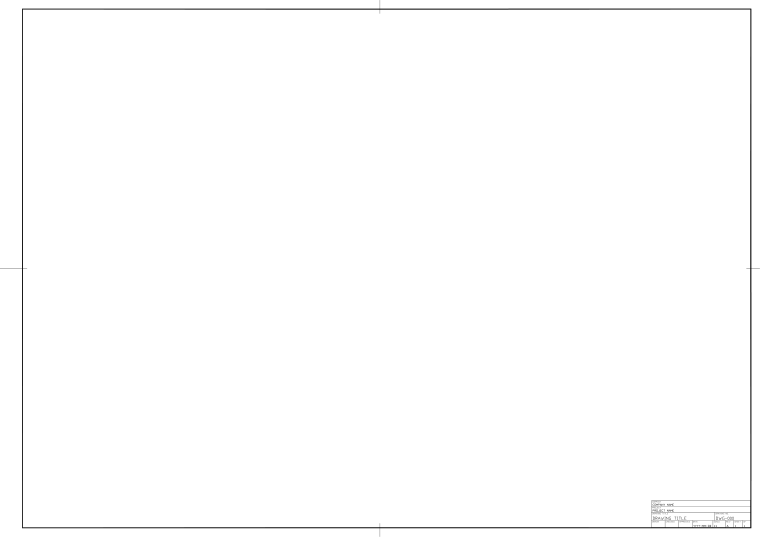

GB için Basitleştirilmiş Çince etiketli GB paftalarını (A4–A0, 25 mm ciltleme payı) kullanın. JIS, ISO ile aynı A serisi boyutlarını kullanır; Japonca etiketli bir ISO paftası alın. Ulusal standartların antet tasarımları ayrıntıda farklılaşır; bloğu BEDIT ile firmanızın standardına göre ayarlayın. Şablonların hiçbiri herhangi bir standarda göre sertifikalı değildir.
