Strandbungalow mit Deck
Zwei versetzte Baukörper mit offenem Wohn- und Küchenbereich, Schlafzimmer, Etagenbettzimmer, eigenem Bad, Bad und Deck zum Meer.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Schriftfeldvorlagen (ISO A3 und mehr)Blattrahmen und Schriftfeld dieser Zeichnung
Coastal- und Boho-Möbel in der Draufsicht17 ihrer Symbole sind hier verwendet
Architektur-Grundrisssymbole16 ihrer Symbole sind hier verwendet
Bad- und Küchensymbole7 ihrer Symbole sind hier verwendet
Tür- und Fenstersymbole6 ihrer Symbole sind hier verwendet
Symbole für Planzeichen, Außenanlagen, Haustechnik und Barrierefreiheit3 ihrer Symbole sind hier verwendet
Layer, Stile und Blatteinrichtung sind bei allen Zeichnungen der Serie gleich; sie sind auf der Serienseite beschrieben: Küsten- und Boho-Grundrisse
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Seaside Bungalow |
| AREA | AREA | Ground floor |
| SYSTEM | SYSTEM | Architecture |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Coastal beach bungalow, floor plan |
| DRAWING_NO | DRAWING NO. | A-831 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-29 |
| SCALE | SCALE | 1:75 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 Festverglasung, 1800 | ARCH_WINDOW_FIXED_1800 | 5 |
 Raumstempel | ARCH_TAG_ROOM | 5 |
 Festverglasung, 1200 | ARCH_WINDOW_FIXED | 3 |
 Tür, einflügelig, 800 | ARCH_DOOR_SINGLE_800 | 3 |
 Festverglasung, 900 | ARCH_WINDOW_FIXED_900 | 2 |
 Festverglasung, 600 | ARCH_WINDOW_FIXED_600 | 2 |
 Nachttisch, Rohrgeflecht-Front, 500 x 400 | CBH_NIGHT_CANE | 2 |
 Glasschiebetür, Terrasse, 2400 | ARCH_DOOR_SLIDING_GLASS | 1 |
 Kühlschrank, zweitürig, 900 | ARCH_FRIDGE_FREEZER | 1 |
 Unterschrank 600 | ARCH_CABINET_BASE | 1 |
 Küchenspüle, zwei Becken, 1200 | ARCH_SINK_DOUBLE | 1 |
 Kochfeld, vier Brenner, 600 | ARCH_HOB | 1 |
 Esstisch 1800, sechs Rattanstühle | CBH_DINING_SET_6 | 1 |
 Teppich, Jute-Fischgrät, 2000 x 3000 | CBH_RUG_JUTE_2000 | 1 |
 Sofa, mit Husse, mit Volant, Dreisitzer | CBH_SOFA_3 | 1 |
 Couchtisch, rund, Glasplatte, 1100 | CBH_COFFEE_ROUND_1100 | 1 |
 Sessel, Rattan, Rohrgeflecht-Rücken, Kissen | CBH_ARMCHAIR_RATTAN | 1 |
 Pouf, Seilspirale, 600 | CBH_POUF_ROPE | 1 |
 Stehlampe, Dreibein, 500 | CBH_FLOOR_LAMP_TRIPOD | 1 |
 Pflanze, Monstera, 900 | CBH_PLANT_MONSTERA | 1 |
 Etagenbett, seilumwickelte Pfosten, 900 x 2000 | CBH_BUNK | 1 |
 Bett, Rattan-Kopfteil, King-Size, 1800 x 2000 | CBH_BED_1800 | 1 |
 Kleiderschrank, Rohrgeflecht-Türen, 1800 x 600 | CBH_WARDROBE_1800 | 1 |
 Teppich, Jute-Fischgrät, 1600 x 2300 | CBH_RUG_JUTE_1600 | 1 |
 WC, Stand-WC, mit aufgesetztem Spülkasten | ARCH_WC | 1 |

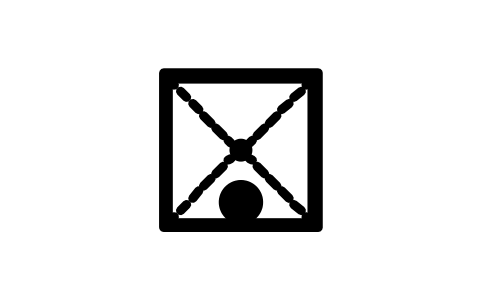

 Duschwanne, quadratisch, 800 | ARCH_SHOWER_TRAY_800 | 1 |
 Waschbecken mit Standsäule, 550 | ARCH_BASIN_PEDESTAL | 1 |
 Outdoor-Sofa, Seilgeflecht, Dreisitzer | CBH_OUT_SOFA_3 | 1 |
 Outdoor-Couchtisch, Seil, 900 | CBH_OUT_COFFEE | 1 |
 Hängematte mit Gestell, 2400 x 900 | CBH_HAMMOCK_SHORT | 1 |
 Pflanze, Palme, 1400 | CBH_PLANT_PALM | 1 |
 Nordpfeil | ARCH_NORTH_ARROW | 1 |
 Maßstabsleiste, 5 m | ARCH_SCALE_BAR | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| W1 | Festverglasung, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D1 | Glasschiebetür, Terrasse, 2400ARCH_DOOR_SLIDING_GLASS | WIDTH_MM = 2400HEIGHT_MM = 2100DOOR_TYPE = Sliding glass doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| W2 | Festverglasung, 900ARCH_WINDOW_FIXED_900 | WIDTH_MM = 900HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W3 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W4 | Festverglasung, 600ARCH_WINDOW_FIXED_600 | WIDTH_MM = 600HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W5 | Festverglasung, 600ARCH_WINDOW_FIXED_600 | WIDTH_MM = 600HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W6 | Festverglasung, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W7 | Festverglasung, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W8 | Festverglasung, 900ARCH_WINDOW_FIXED_900 | WIDTH_MM = 900HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W9 | Festverglasung, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W10 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W11 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W12 | Festverglasung, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D2 | Tür, einflügelig, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D3 | Tür, einflügelig, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D4 | Tür, einflügelig, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
