RessourcenGrundriss-SymboleGrundrisse von Bekleidungsgeschäften
Eckboutique, 1:75
Ein Eckladen mit abgeschrägtem Eingang, drei Schaufenstern, Umkleiden, Kassentheke, Wandregalen, Stangen und Rundständern, Lager und Personal-WC.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)
Version 1.0 · aktualisiert am 29. Oktober 2026
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Schriftfeldvorlagen (ISO A3 und mehr)Blattrahmen und Schriftfeld dieser Zeichnung
Symbole für Gastronomie und Einzelhandel16 ihrer Symbole sind hier verwendet
Architektur-Grundrisssymbole9 ihrer Symbole sind hier verwendet
Tür- und Fenstersymbole4 ihrer Symbole sind hier verwendet
Symbole für Planzeichen, Außenanlagen, Haustechnik und Barrierefreiheit3 ihrer Symbole sind hier verwendet
Bad- und Küchensymbole2 ihrer Symbole sind hier verwendet
Layer, Stile und Blatteinrichtung sind bei allen Zeichnungen der Serie gleich; sie sind auf der Serienseite beschrieben: Grundrisse von Bekleidungsgeschäften
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Maison Linde Boutique |
| AREA | AREA | Ground floor |
| SYSTEM | SYSTEM | Architecture |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Clothing boutique floor plan, corner shop |
| DRAWING_NO | DRAWING NO. | A-881 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-29 |
| SCALE | SCALE | 1:75 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 Drahtregal 72 x 24 in | RRT_WIRE_SHELF_1830_24 | 5 |
 Festverglasung, 2400 | ARCH_WINDOW_FIXED_2400 | 4 |

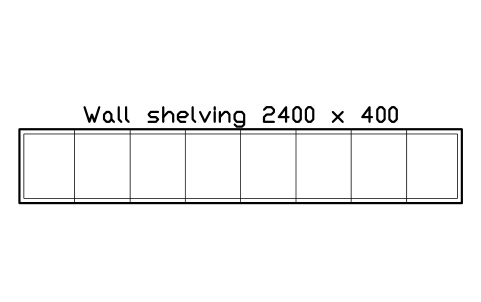

 Wandregal 2400 x 400 | RRT_WALL_SHELF_2400 | 4 |

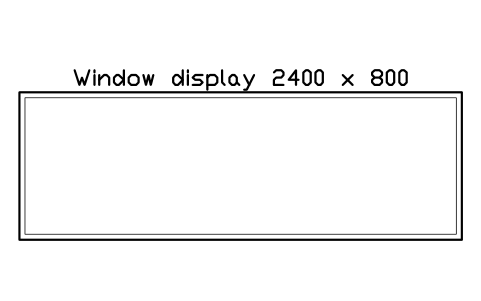

 Schaufensterauslage 2400 x 800 | RRT_WINDOW_DISPLAY | 3 |

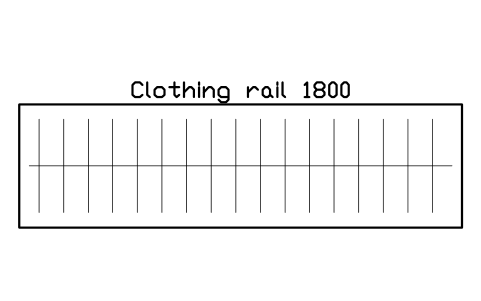

 Kleiderstange 1800 | RRT_RAIL_1800 | 3 |

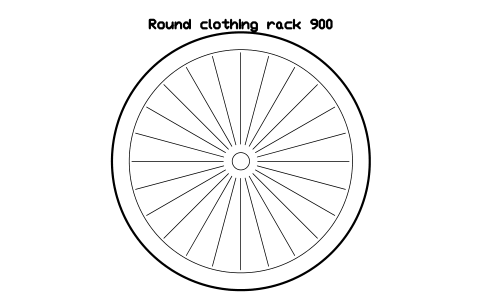

 Runder Kleiderständer 900 | RRT_RAIL_ROUND | 3 |

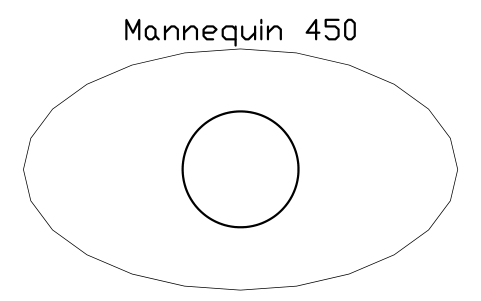

 Schaufensterpuppe 450 | RRT_MANNEQUIN | 3 |
 Rollbehälter 800 x 700 | RRT_ROLL_CAGE | 3 |
 Raumstempel | ARCH_TAG_ROOM | 3 |
 Tür, einflügelig, 1000 | ARCH_DOOR_SINGLE_1000 | 2 |
 Tür, zweiflügelig, 1500 | ARCH_DOOR_DOUBLE_1500 | 1 |
 Tür, einflügelig, 900 | ARCH_DOOR_SINGLE | 1 |

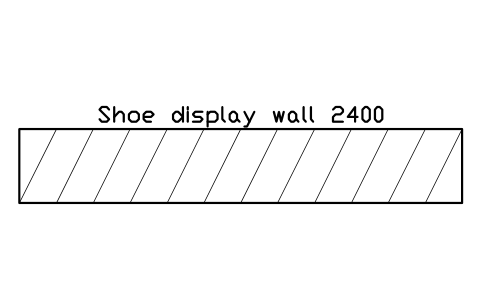

 Schuhwand 2400 | RRT_SHOE_WALL | 1 |

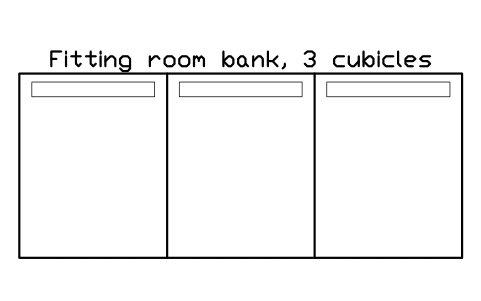

 Umkleidekabinen-Reihe, 3 Kabinen | RRT_FITTING_BANK_3 | 1 |

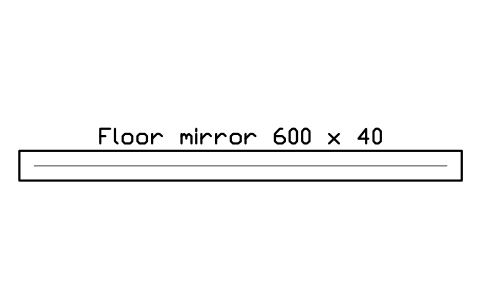

 Standspiegel 600 x 40 | RRT_MIRROR_FLOOR | 1 |

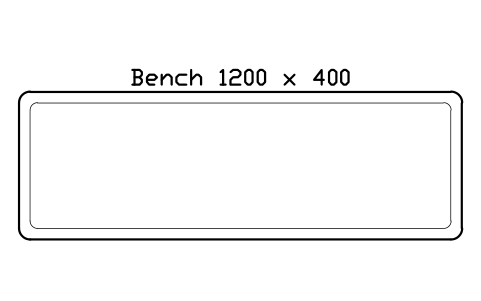

 Bank 1200 x 400 | RRT_BENCH_1200 | 1 |

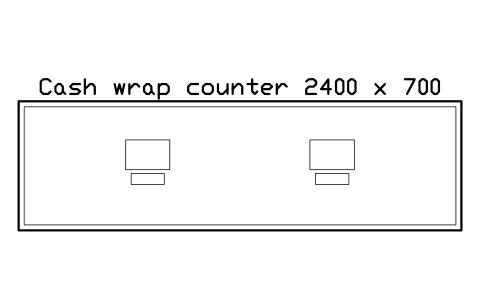

 Kassenblock 2400 x 700 | RRT_CASH_WRAP | 1 |

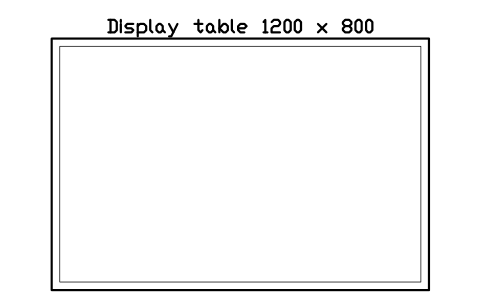

 Präsentationstisch 1200 x 800 | RRT_TABLE_DISPLAY | 1 |

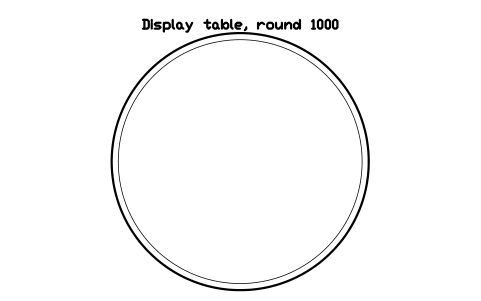

 Präsentationstisch, rund 1000 | RRT_TABLE_DISPLAY_R | 1 |

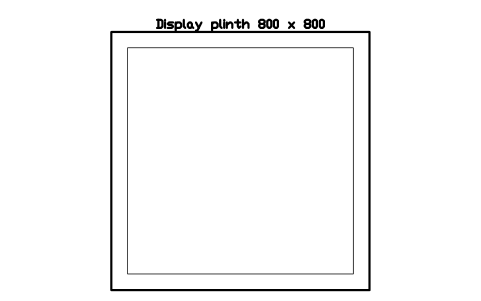

 Präsentationssockel 800 x 800 | RRT_PLINTH | 1 |

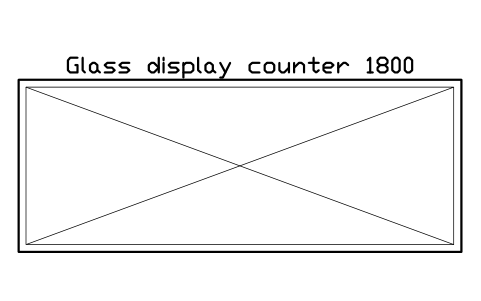

 Glasvitrine 1800 | RRT_DISPLAY_COUNTER | 1 |
 Barrierefreies WC mit Haltegriffen | ARCH_WC_ACCESSIBLE | 1 |
 Waschbecken, rechteckig, 600 | ARCH_BASIN_RECT_600 | 1 |
 Nordpfeil | ARCH_NORTH_ARROW | 1 |
 Maßstabsleiste, 5 m | ARCH_SCALE_BAR | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| D2 | Tür, einflügelig, 1000ARCH_DOOR_SINGLE_1000 | WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Rear doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| W4 | Festverglasung, 2400ARCH_WINDOW_FIXED_2400 | WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D1 | Tür, zweiflügelig, 1500ARCH_DOOR_DOUBLE_1500 | WIDTH_MM = 1500HEIGHT_MM = 2100DOOR_TYPE = Entrance doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| W1 | Festverglasung, 2400ARCH_WINDOW_FIXED_2400 | WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W2 | Festverglasung, 2400ARCH_WINDOW_FIXED_2400 | WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W3 | Festverglasung, 2400ARCH_WINDOW_FIXED_2400 | WIDTH_MM = 2400HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D3 | Tür, einflügelig, 1000ARCH_DOOR_SINGLE_1000 | WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Stockroom doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D4 | Tür, einflügelig, 900ARCH_DOOR_SINGLE | WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Staff WC doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
