L-förmiges Bauernhaus mit Veranda
Erdgeschoss mit vorgelagerter Veranda, großem Wohnraum mit Ofen, Küche mit Bauerntisch, Hauptschlafzimmer, Bad und Arbeitszimmer.
Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)
Diese Beispielzeichnung verwendet
Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.
Schriftfeldvorlagen (ISO A3 und mehr)Blattrahmen und Schriftfeld dieser Zeichnung
Landhaus- und Rustikalmöbel in der Draufsicht25 ihrer Symbole sind hier verwendet
Architektur-Grundrisssymbole15 ihrer Symbole sind hier verwendet
Tür- und Fenstersymbole8 ihrer Symbole sind hier verwendet
Symbole für Planzeichen, Außenanlagen, Haustechnik und Barrierefreiheit3 ihrer Symbole sind hier verwendet
Bad- und Küchensymbole3 ihrer Symbole sind hier verwendet
Symbole für Treppen, Wände, Dächer und Tragwerk1 ihrer Symbole sind hier verwendet
Layer, Stile und Blatteinrichtung sind bei allen Zeichnungen der Serie gleich; sie sind auf der Serienseite beschrieben: Landhaus-Grundrisse
Felder des Schriftfelds
Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.
| Attribut | Feld auf dem Blatt | Wert in diesem Beispiel |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Hillside Farmhouse |
| AREA | AREA | Ground floor |
| SYSTEM | SYSTEM | Architecture |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Rustic farmhouse, ground floor plan |
| DRAWING_NO | DRAWING NO. | A-821 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-29 |
| SCALE | SCALE | 1:75 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).
Blöcke in der Zeichnung
Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.
| Symbol | Block | Anzahl |
|---|---|---|
 Festverglasung, 1200 | ARCH_WINDOW_FIXED | 10 |
 Raumstempel | ARCH_TAG_ROOM | 5 |

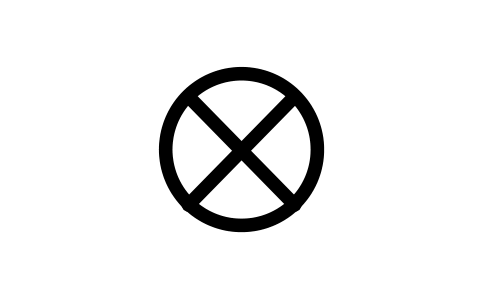

 Stütze, Beton, rund | ARCH_COLUMN_ROUND | 4 |
 Festverglasung, 1800 | ARCH_WINDOW_FIXED_1800 | 2 |
 Festverglasung, 600 | ARCH_WINDOW_FIXED_600 | 2 |
 Tür, einflügelig, 800 | ARCH_DOOR_SINGLE_800 | 2 |
 Sessel, mit Husse, 900 | RUS_ARMCHAIR | 2 |
 Nachttisch, Schublade, 450 x 400 | RUS_NIGHT_450 | 2 |
 Verandaschaukelstuhl, 700 x 1000 | RUS_PORCH_ROCKER | 2 |
 Haustür mit Stufe, 1000 | ARCH_DOOR_ENTRANCE | 1 |
 Festverglasung, 900 | ARCH_WINDOW_FIXED_900 | 1 |
 Tür, einflügelig, 900 | ARCH_DOOR_SINGLE | 1 |
 Schiebetür, zweiflügelig, 2400 | ARCH_DOOR_SLIDING_DOUBLE | 1 |
 Hakenteppich, 2800 x 2000 | RUS_RUG_HOOKED_2800 | 1 |
 Steinkamin, 2400, Steinplatten-Kaminvorplatz | RUS_FIREPLACE_2400 | 1 |
 Sofa, mit Husse, Dreisitzer | RUS_SOFA_3 | 1 |
 Couchtisch, Plankenplatte, 1200 x 600 | RUS_COFFEE_1200 | 1 |
 Bücherregal, 1500 x 320 | RUS_BOOKCASE_1500 | 1 |
 Garderobenbank mit Fächern, 1200 x 400 | RUS_MUD_BENCH_1200 | 1 |
 Holzkorb, rund, 600 | RUS_LOG_BASKET | 1 |
 Stehlampe, Dreibein, 500 | RUS_LAMP_FLOOR | 1 |
 Holzherd mit Wärmeablage, 1000 | RUS_STOVE_WOOD_COOK | 1 |
 Landhausspüle, Doppelbecken, 1500 x 650 | RUS_SINK_FARM_DOUBLE | 1 |
 Hoosier-Küchenschrank, 1100 x 600 | RUS_HOOSIER | 1 |
 Kühlschrank, Retro, 750 x 700 | RUS_FRIDGE_RETRO | 1 |
 Kücheninsel, Hackblock, 2400 x 1000 | RUS_ISLAND_2400 | 1 |
 Esstisch 1800, sechs Stühle | RUS_DINING_SET_6 | 1 |
 Brotschrank, gelochtes Zinnblech, 1000 x 450 | RUS_PIE_SAFE | 1 |
 Flickenteppich, 1500 x 900 | RUS_RUG_RAG_1500 | 1 |
 Bett, Planken, 1600 x 2000, Queen-Size | RUS_BED_1600 | 1 |
 Anrichte, 1200 x 500 | RUS_DRESSER_1200 | 1 |
 Kleiderschrank, 1000 x 600 | RUS_WARDROBE_1000 | 1 |
 Badewanne, rechteckig, 1500 | ARCH_BATH_1500 | 1 |
 WC, Stand-WC, mit aufgesetztem Spülkasten | ARCH_WC | 1 |
 Waschbecken mit Standsäule, 550 | ARCH_BASIN_PEDESTAL | 1 |
 Garderobenleiste mit Haken, 900 | RUS_COAT_RAIL_900 | 1 |
 Verandatisch mit Bänken, 1800 | RUS_PORCH_TABLE | 1 |
 Verandaschaukel, 1500 x 600, mit Ketten | RUS_PORCH_SWING | 1 |
 Nordpfeil | ARCH_NORTH_ARROW | 1 |
 Maßstabsleiste, 5 m | ARCH_SCALE_BAR | 1 |
Betriebsmittelliste
Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.
| Kennzeichen | Beschreibung | Auf dem Blatt sichtbar | Ausgefüllt, nicht sichtbar |
|---|---|---|---|
| W1 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W2 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W3 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D1 | Haustür mit Stufe, 1000ARCH_DOOR_ENTRANCE | WIDTH_MM = 1000HEIGHT_MM = 2100DOOR_TYPE = Entrance doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| W4 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W5 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W6 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W7 | Festverglasung, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W8 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W9 | Festverglasung, 900ARCH_WINDOW_FIXED_900 | WIDTH_MM = 900HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W10 | Festverglasung, 600ARCH_WINDOW_FIXED_600 | WIDTH_MM = 600HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W11 | Festverglasung, 600ARCH_WINDOW_FIXED_600 | WIDTH_MM = 600HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W12 | Festverglasung, 1800ARCH_WINDOW_FIXED_1800 | WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W13 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W14 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| W15 | Festverglasung, 1200ARCH_WINDOW_FIXED | WIDTH_MM = 1200HEIGHT_MM = 1350GLAZING = Double, low-E | |
| D2 | Tür, einflügelig, 900ARCH_DOOR_SINGLE | WIDTH_MM = 900HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D3 | Tür, einflügelig, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D4 | Tür, einflügelig, 800ARCH_DOOR_SINGLE_800 | WIDTH_MM = 800HEIGHT_MM = 2100DOOR_TYPE = Single swingMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 | |
| D5 | Schiebetür, zweiflügelig, 2400ARCH_DOOR_SLIDING_DOUBLE | WIDTH_MM = 2400HEIGHT_MM = 2100DOOR_TYPE = Sliding doubleMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1 |
Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
