Kostenlose Laborglas- und Apparatesymbole für AutoCAD (DWG): Kolben, Kühler, Trichter, komplette Versuchsaufbauten

Laborglas- und Apparatesymbole: 208 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

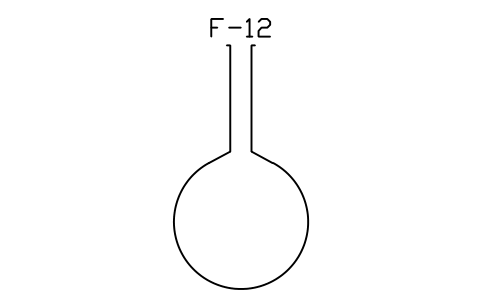

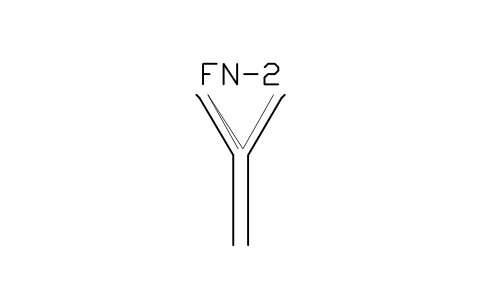

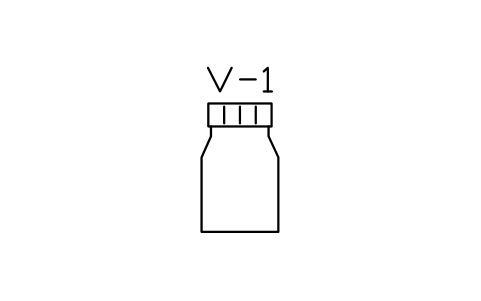

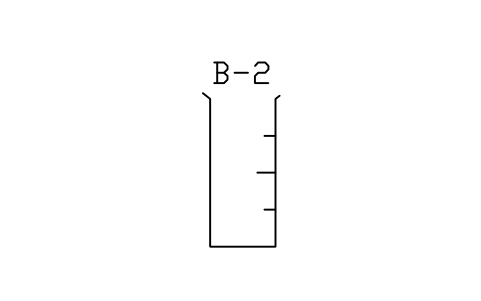

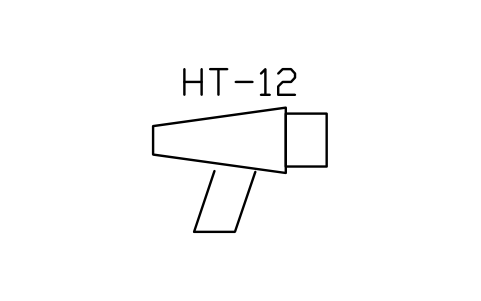

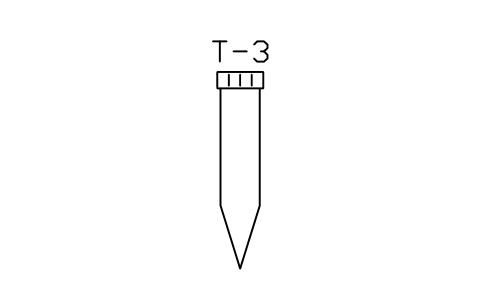

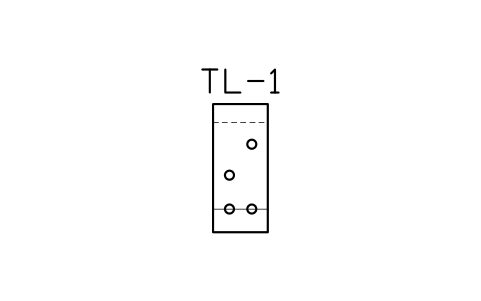

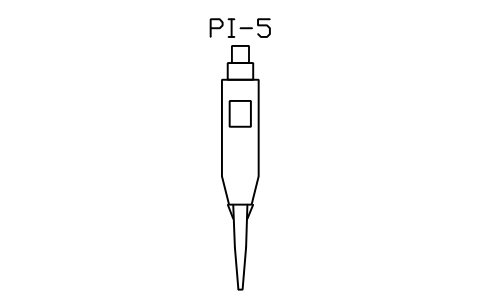

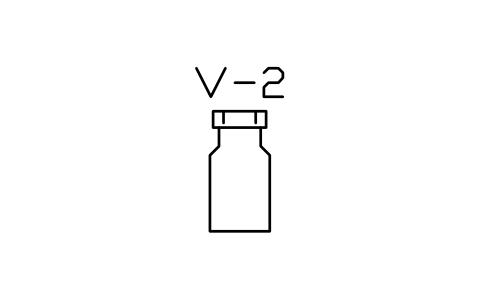

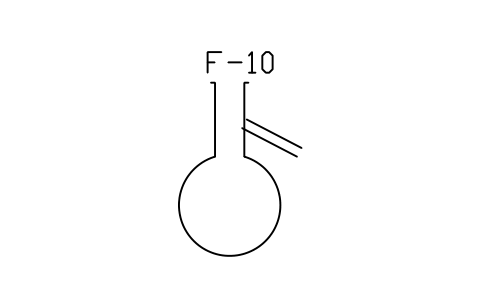

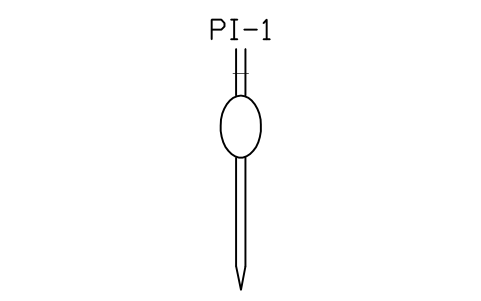

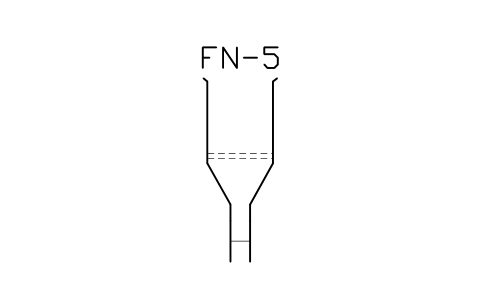

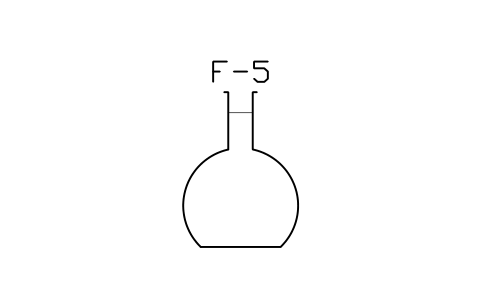

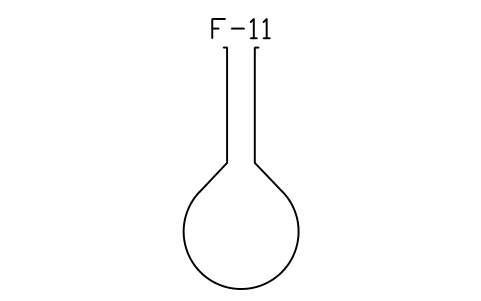

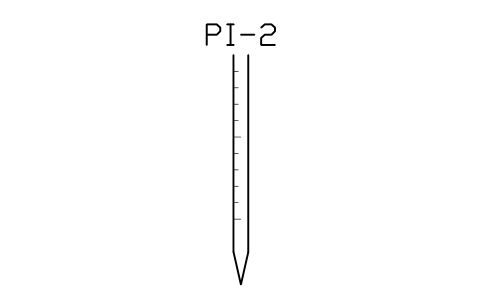

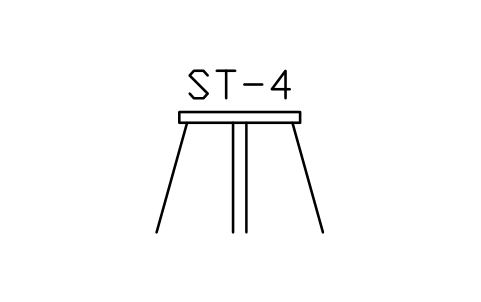

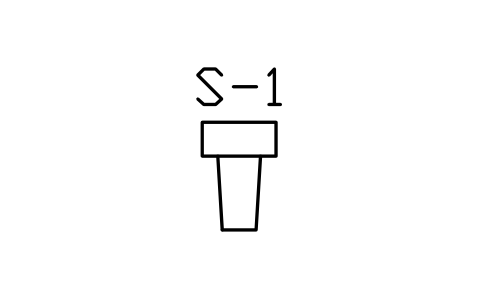

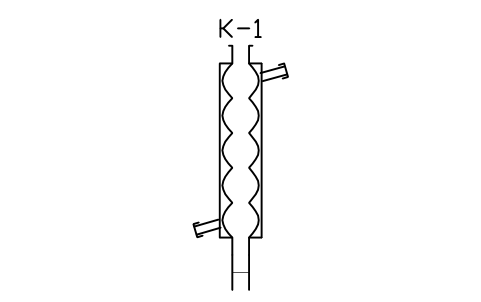

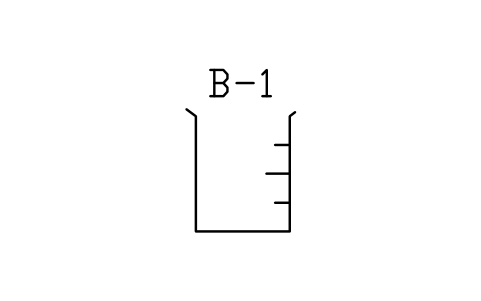

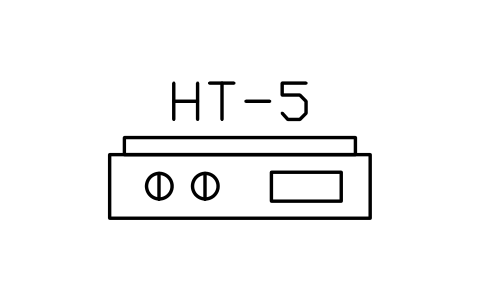

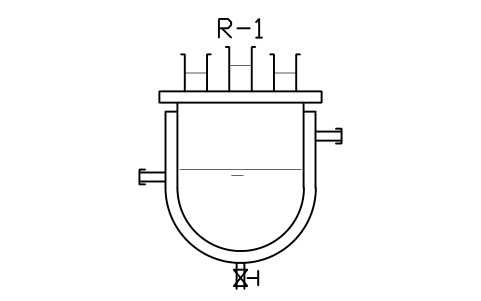

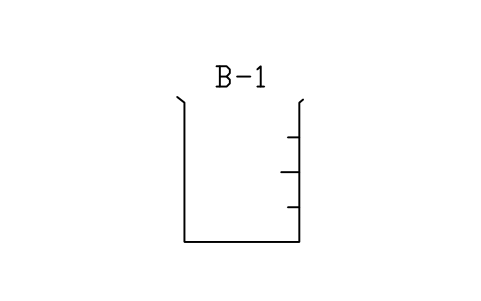

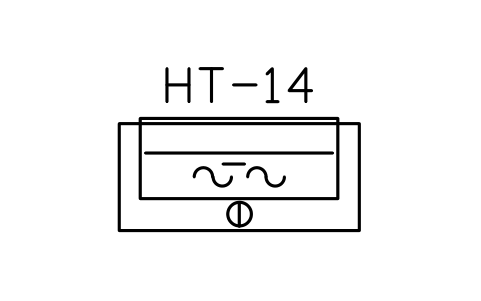

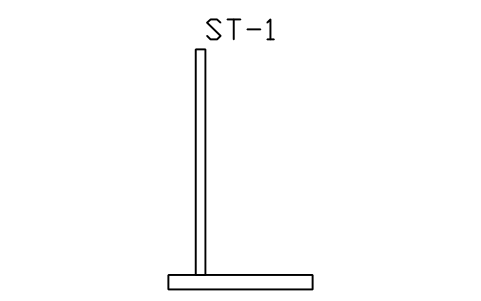

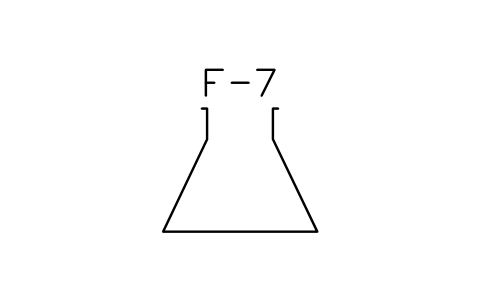

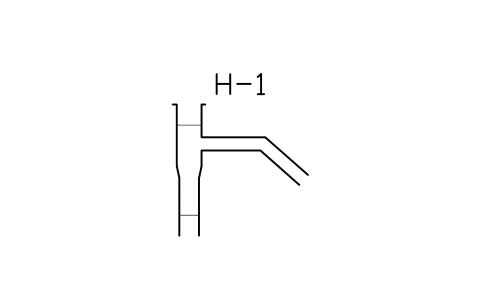

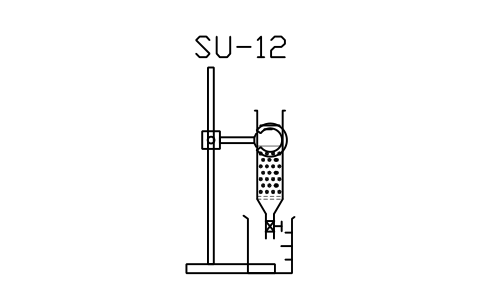

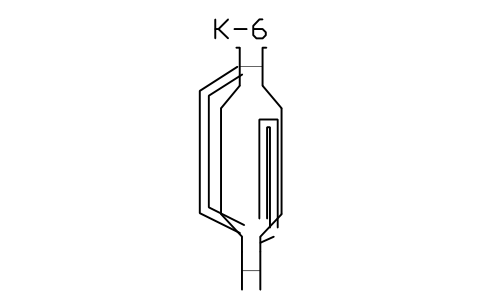

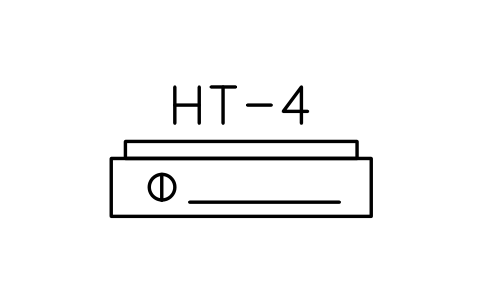

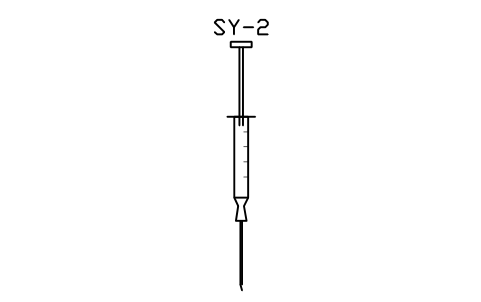

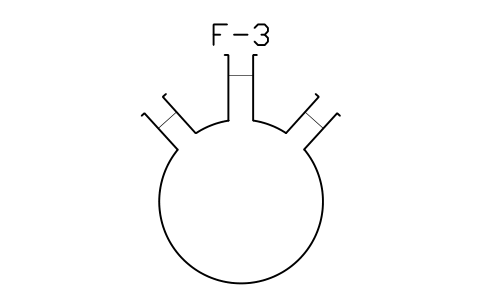

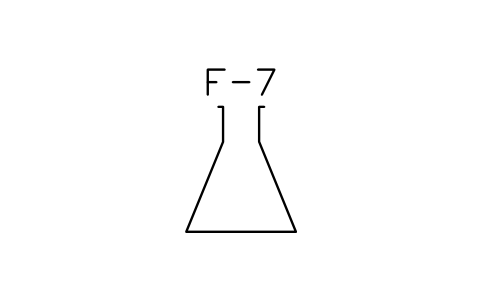

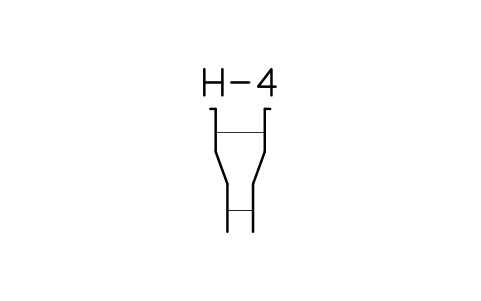

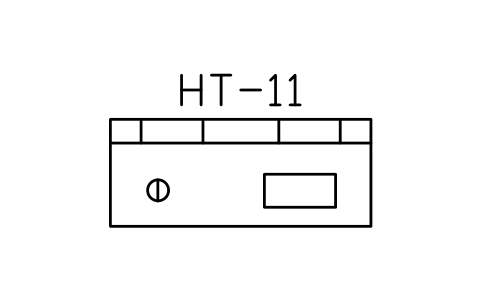

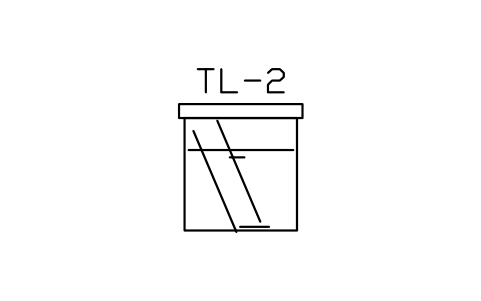

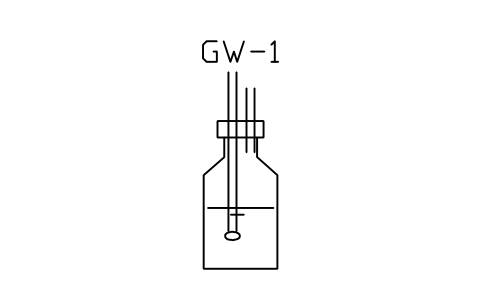

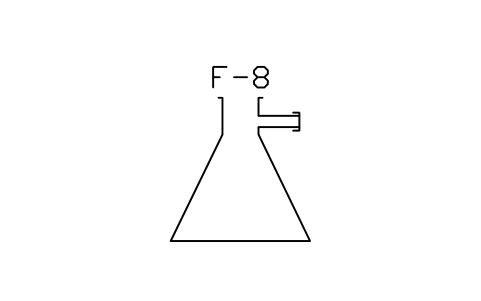

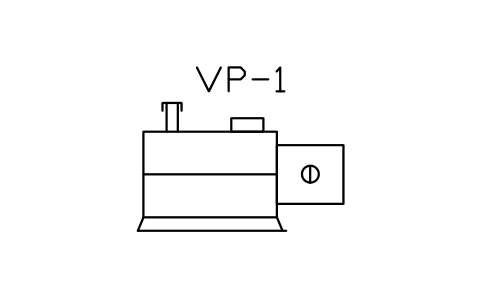

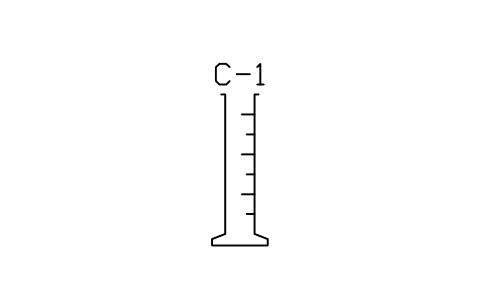

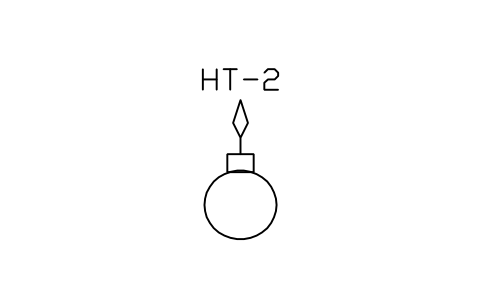

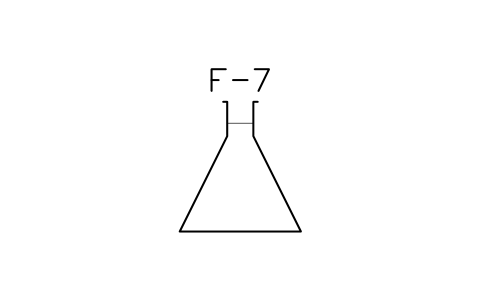

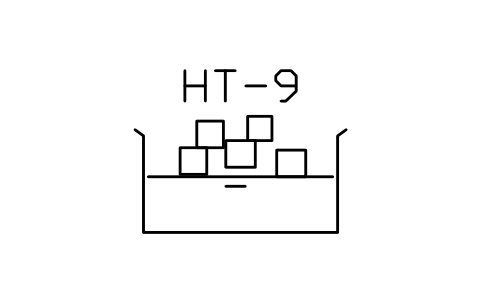

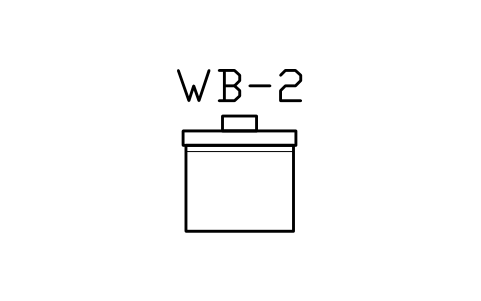

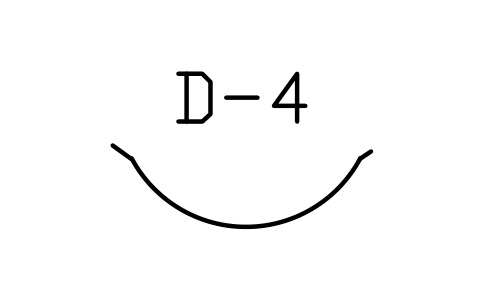

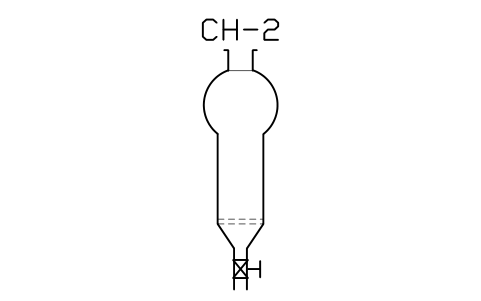

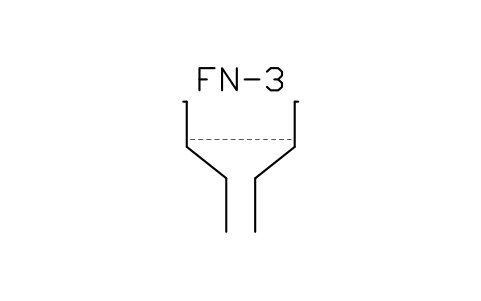

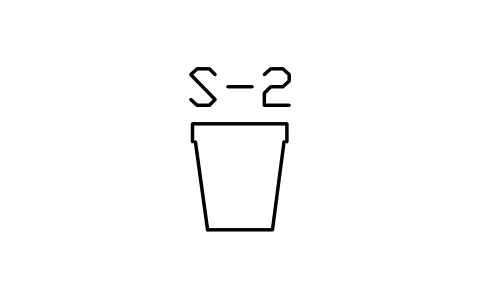

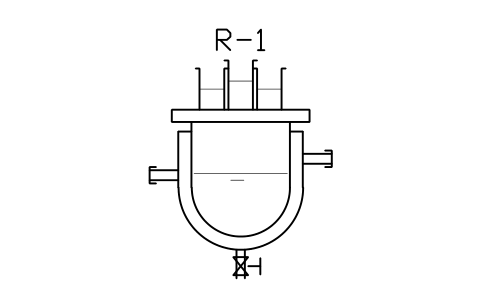

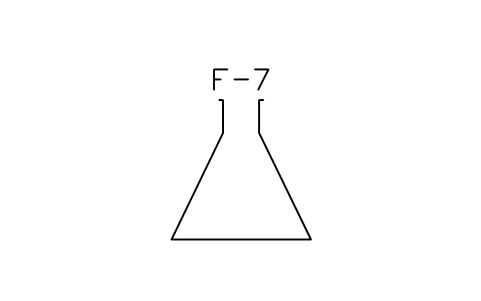

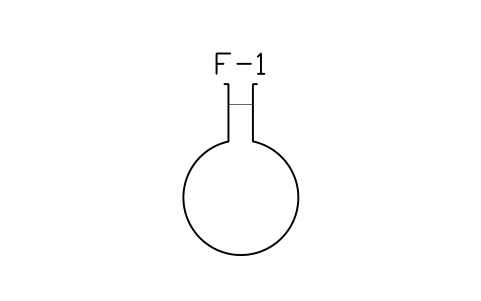

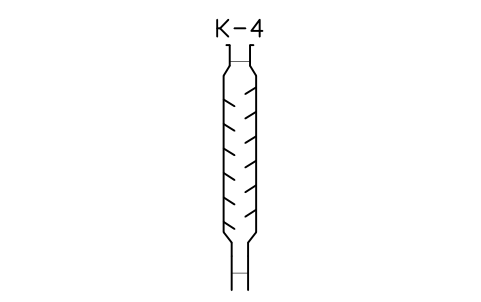

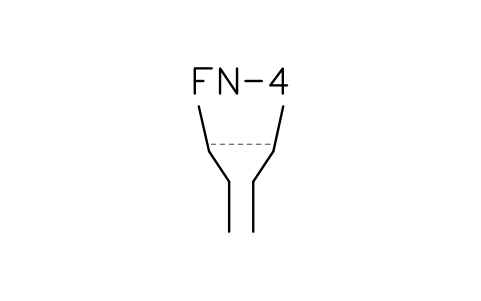

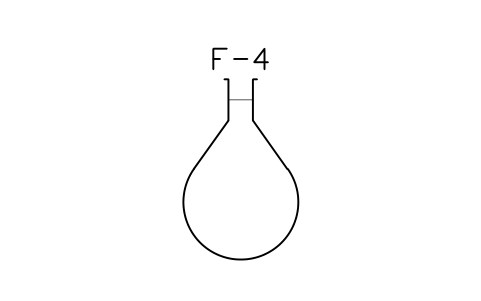

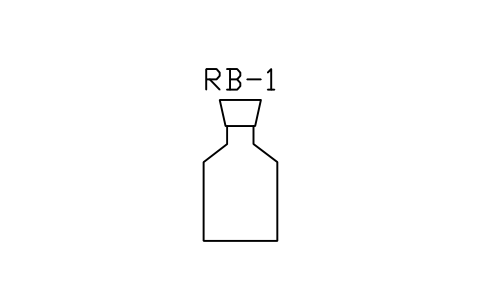

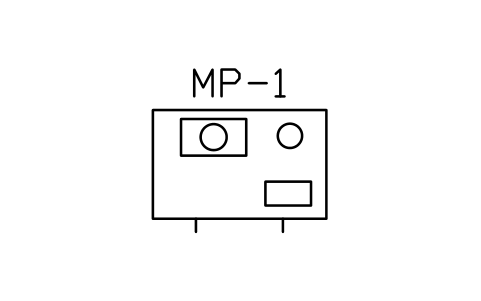

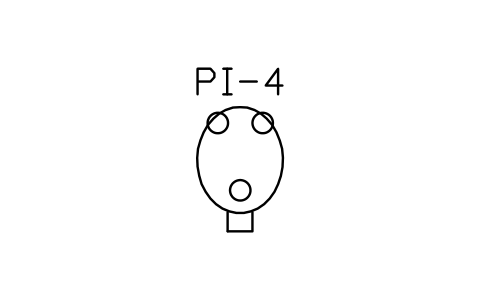

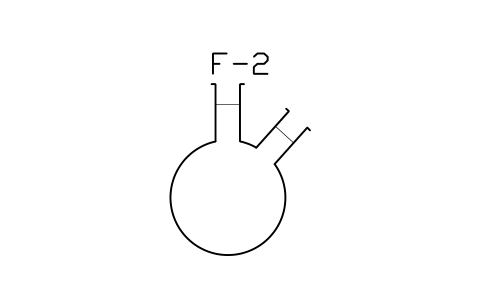

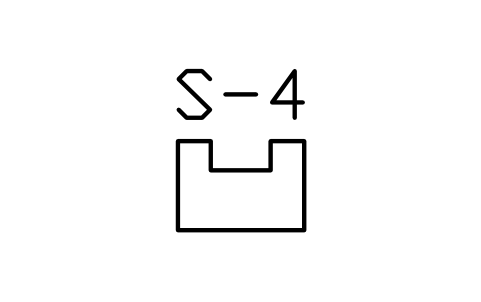

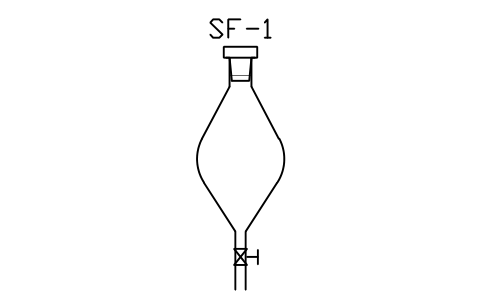

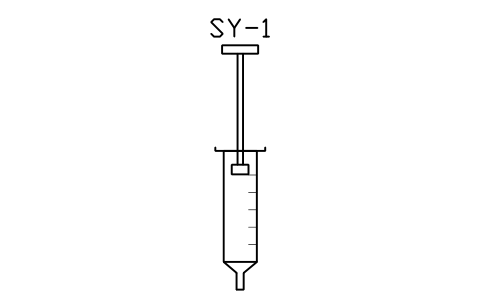

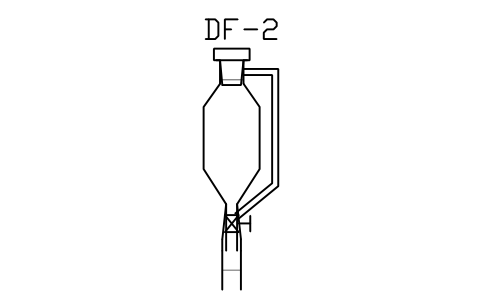

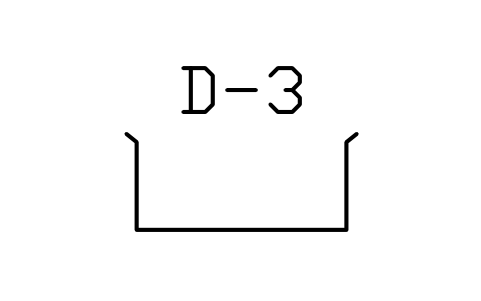

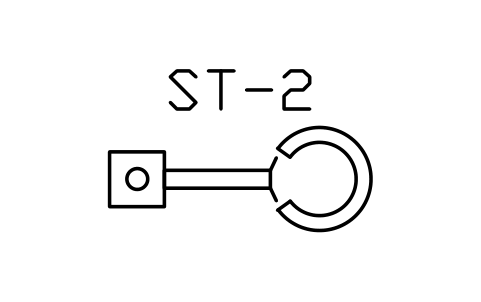

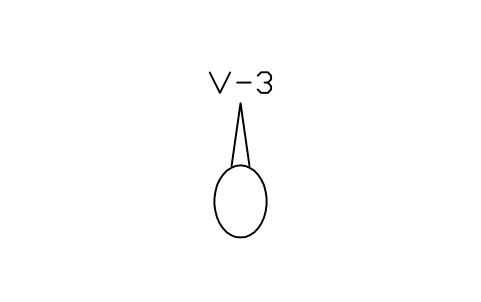

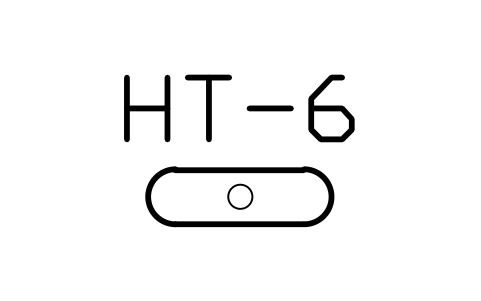

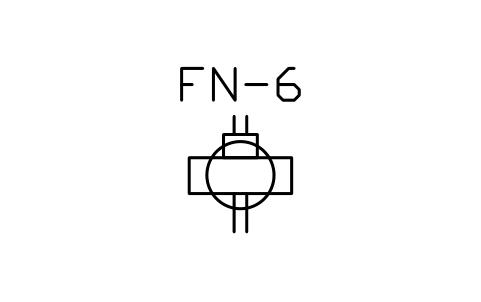

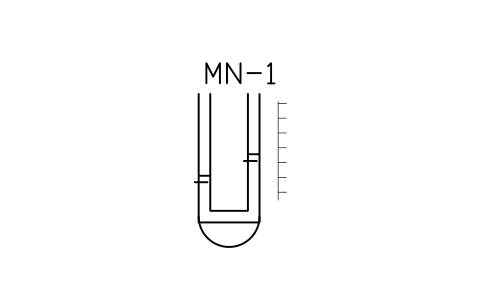

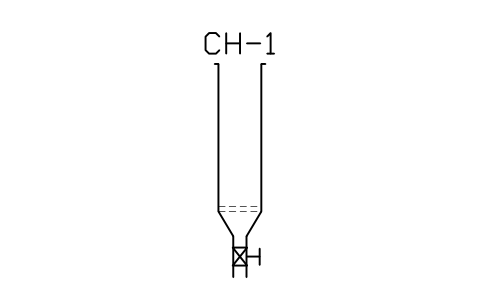

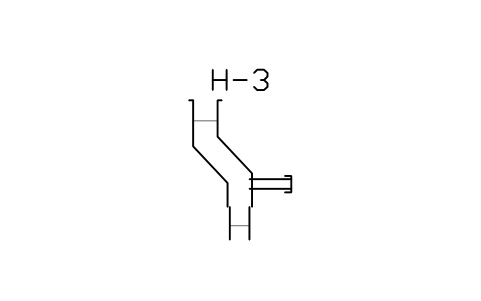

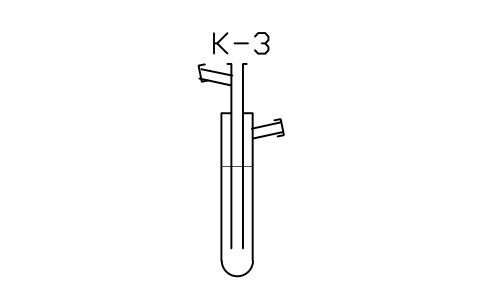

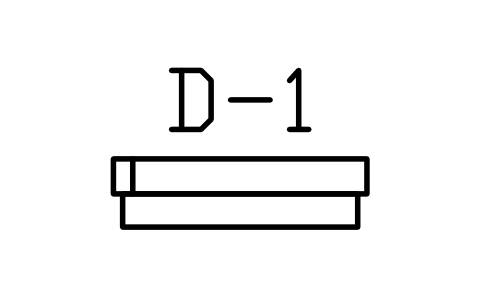

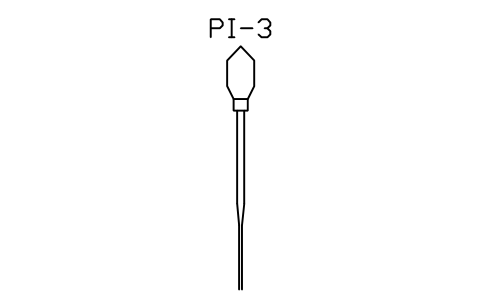

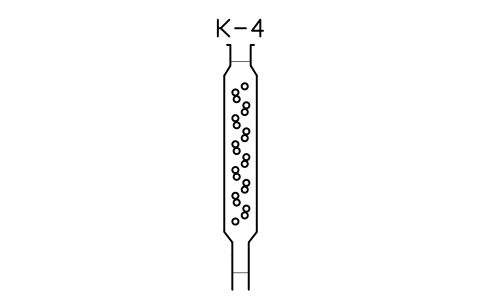

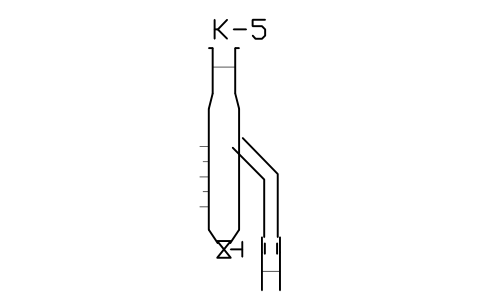

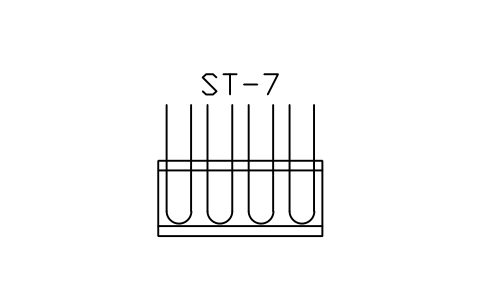

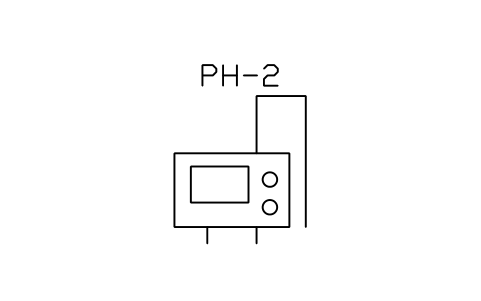

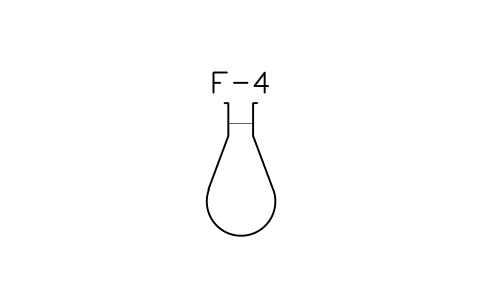

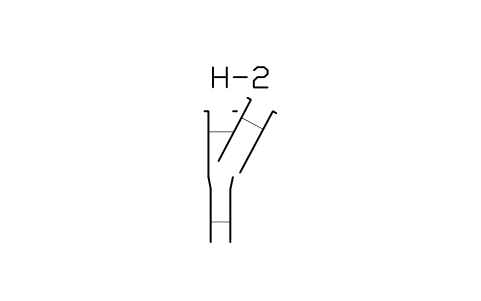

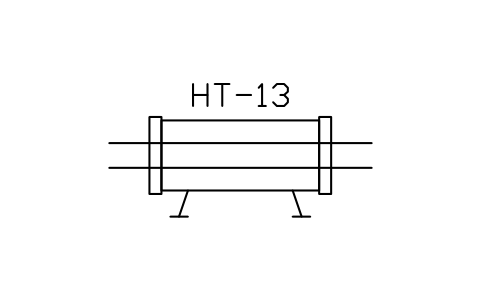

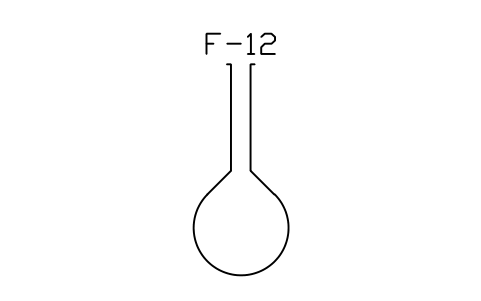

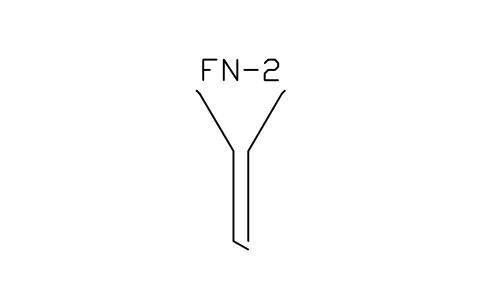

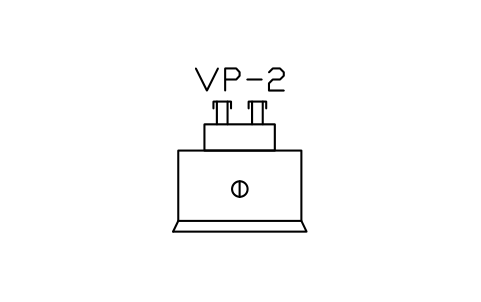

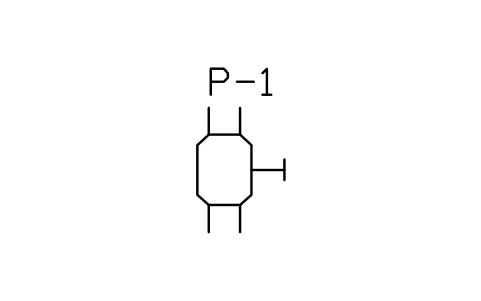

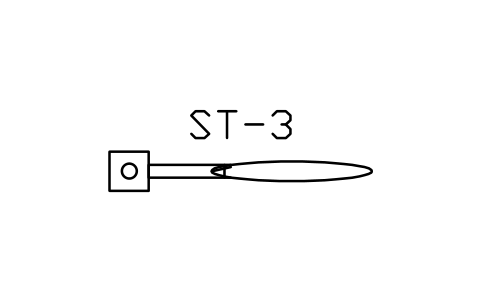

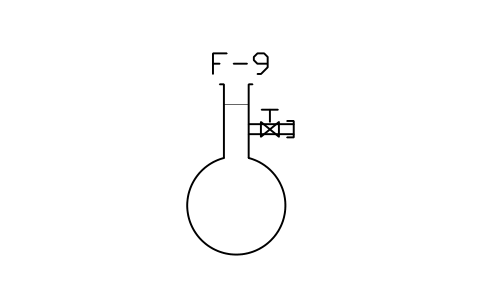

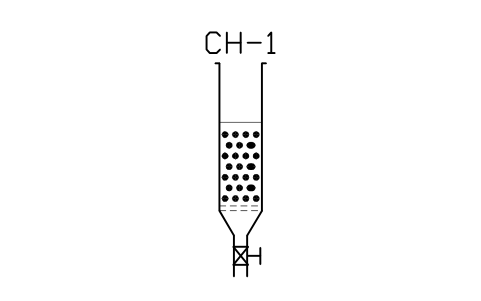

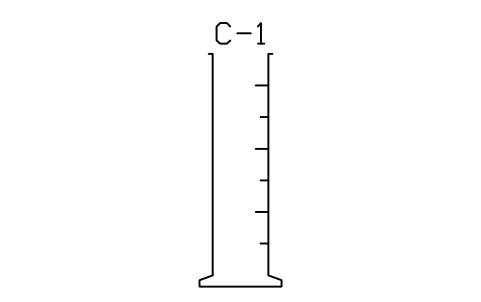

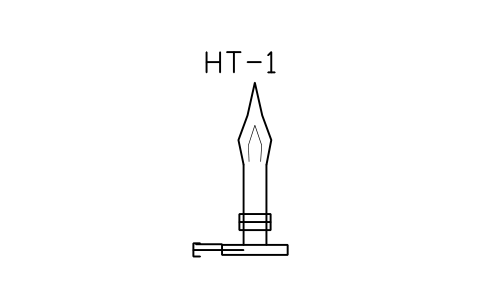

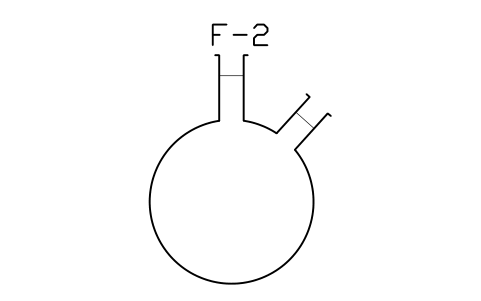

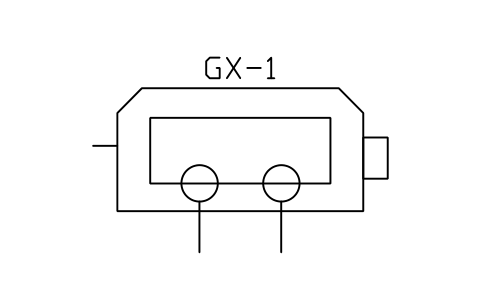

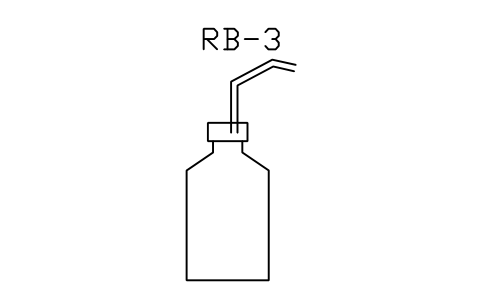

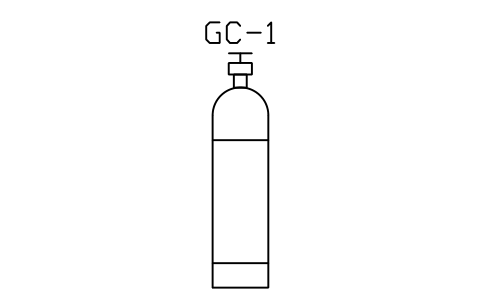

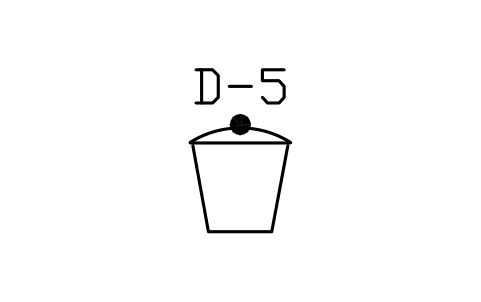

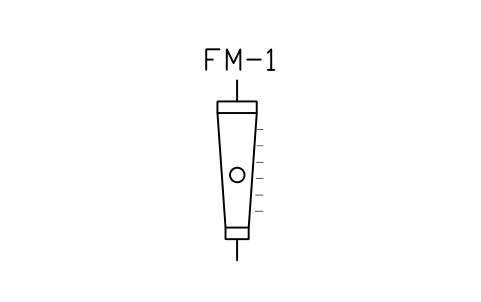

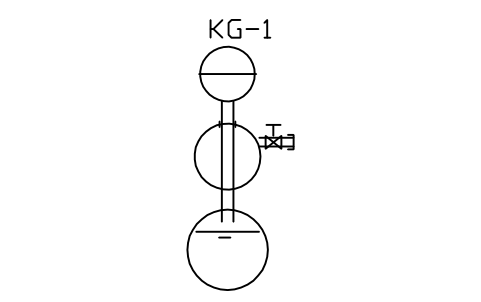

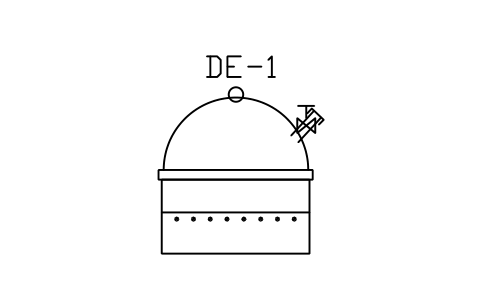

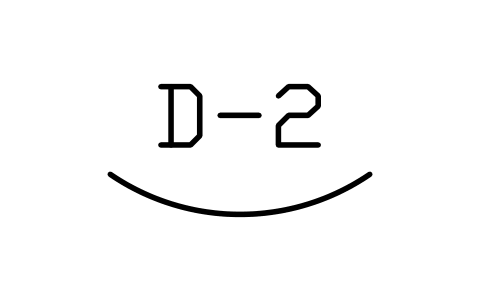

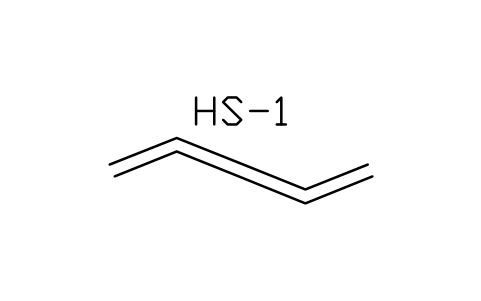

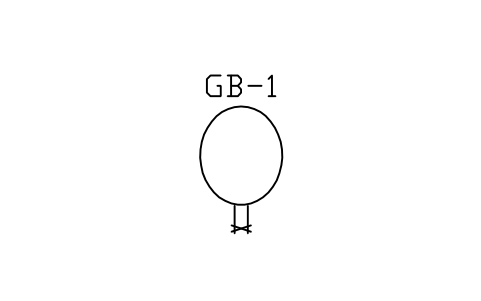

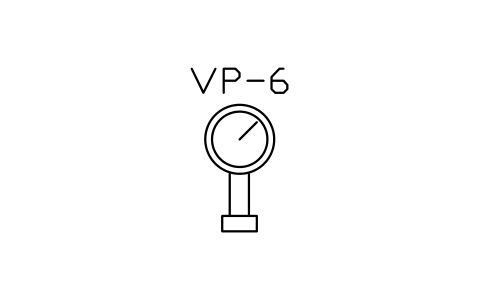

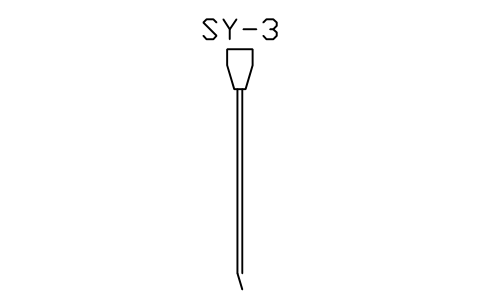

208 Aufrisszeichnungen von Laborgeräten und Glasapparaten für Versuchsaufbauten, Praktikumsanleitungen und Lehrzeichnungen: Kolben und Reaktoren (Rundkolben mit ein bis drei Hälsen, Birnenkolben, Stehkolben, Erlenmeyerkolben, Saugflasche, Schlenkkolben, Destillierkolben, Kjeldahlkolben, Messkolben, Doppelmantelreaktoren), Bechergläser, Messzylinder, Reagenzgläser, Vials, Flaschen und Schalen, Kühler, Säulen und Adapter (Liebig-, Allihn-, Graham-, Dimroth-, Luft- und Kühlfinger-Kühler, Vigreux- und Füllkörperkolonnen, Destillationsaufsatz, Claisen- und Vakuumadapter, Wasserabscheider nach Dean-Stark, Soxhlet-Extraktor, Stopfen, Klammern und Hähne), Trichter, Filtration und Chromatographie (Scheide- und Tropftrichter, Büchner-, Hirsch- und Fritten-Trichter, Chromatographie- und Flashsäulen, DC-Platte und Kammer), Messen und Überführen (Bürette, Pipetten, Mikropipette, Spritzen, Thermometer, pH-Elektrode, Waage, pH-Meter, Schmelzpunktgerät, Spatel), Stative, Klemmen und Heizen (Stativ, Klemme, Ring, Dreifuß, Bunsenbrenner, Heizpilz, Heizplatten, Rührfisch, Rührwerk, Bäder, Rohrofen, Ultraschallbad, Hebebühne, Reagenzglasständer), Gas, Vakuum und Kühlung (Vakuumpumpen, Kühlfalle, Schlenkline, Vakuummeter, Gasflaschen, Ballon, Umlaufkühler, Kipp-Apparat, Handschuhbox, Abzug, Exsikkator, Trockenrohr, Blasenzähler, Gaswaschflasche, Manometer, Schwebekörper-Durchflussmesser), fünfzehn komplette Aufbauten (Rückfluss, Destillation, Vakuumfiltration, Titration, Soxhlet, Dean-Stark, Extraktion, Säulenchromatographie, Gasauffang, Schutzgas, Rotationsverdampfer und mehr), Strukturvorlagen (Ringe, Heterocyclen, Bindungen, Kette und funktionelle Gruppen, Newman-Projektionen) sowie Reaktionspfeile, Zeichen und Marken für Apparatezeichnungen.

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Frei nutzbar und veränderbar in Ihren eigenen Projekten, auch kommerziellen. Die ZIP-Datei enthält eine einfache DWG-Datei im AutoCAD-2018-Format und eine README; kein Add-in nötig. Bereitgestellt wie besehen, ohne Gewähr.

Nach dem Download

Dieselben Symbole in einem ganzen Zeichnungssatz verwenden

Ein Symbol hilft nur, wenn jede Zeichnung dieselbe Version davon benutzt.

  1. Öffnen Sie die DWG und kopieren Sie die benötigten Blöcke in Ihre Zeichnung oder ziehen Sie sie aus dem DesignCenter hinein. Fügen Sie sie im Maßstab 1 ein; die README in diesem ZIP nennt je Gruppe die Zeichnungseinheit und den Einfügepunkt.
  2. Ändert sich ein Symbol später, ersetzen Sie mit BlockCopy den alten Block in allen Zeichnungen in einem Durchlauf, statt jede Datei zu öffnen.
  3. Um Symbole zu zählen oder ihre Attribute über viele Zeichnungen aufzulisten, exportieren Sie sie mit BlockSync nach Excel und werten sie in einer Pivot-Tabelle aus.

Anleitung Schritt für SchrittBlockCopyBlockSync

Passende Anleitungen:ATTSYNC hat meine Attributwerte gelöscht — Blockdefinitionen sicher aktualisierenBlöcke über mehrere Zeichnungen zählen — Stückliste / Mengenermittlung in Excel aus einem ganzen Zeichnungssatz

Die Werkzeuge sind für bis zu 10 Dateien pro Durchlauf kostenlos; Pro hebt die Grenze auf.

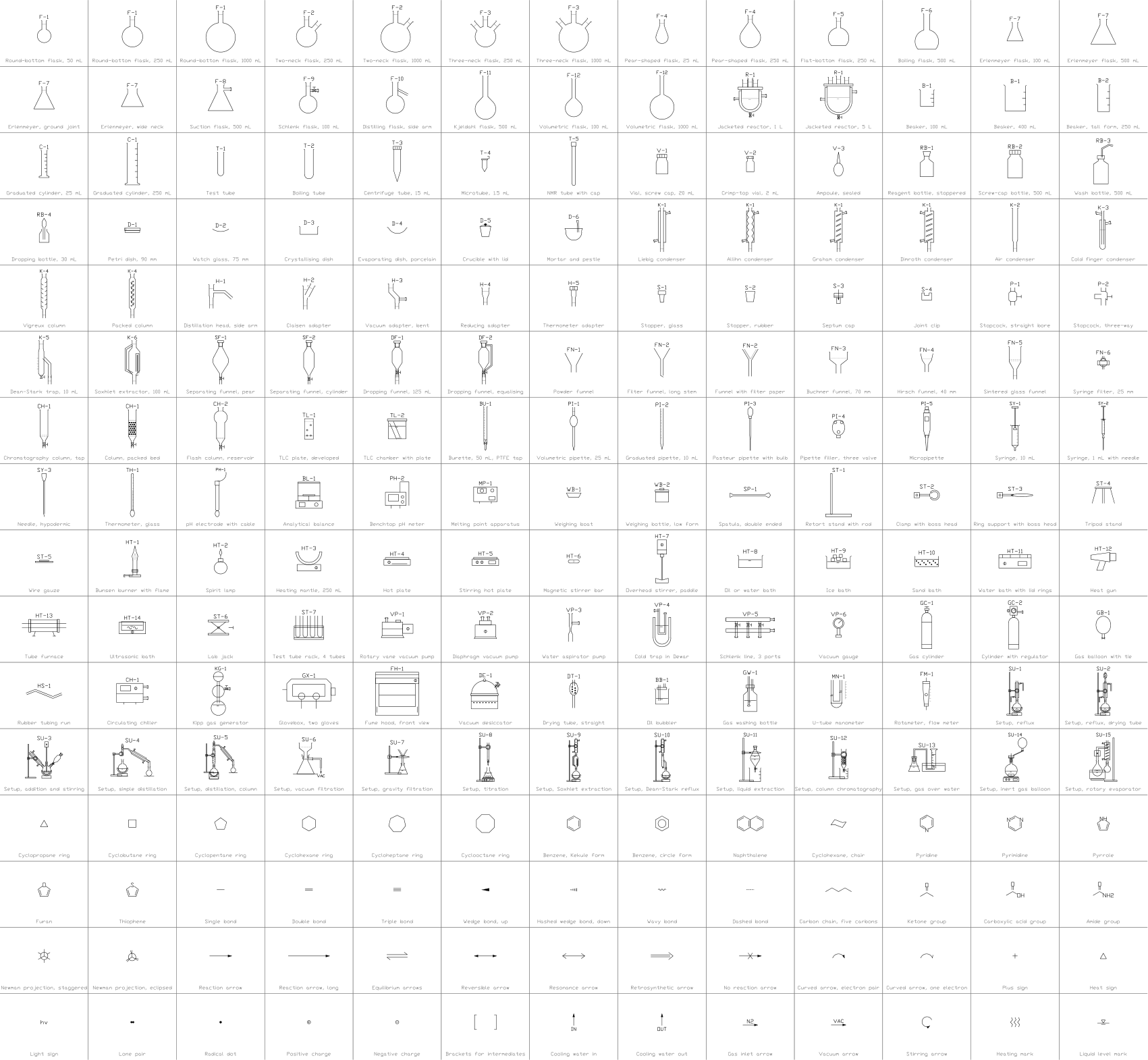

Alle 208 Symbole

208 von 208 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

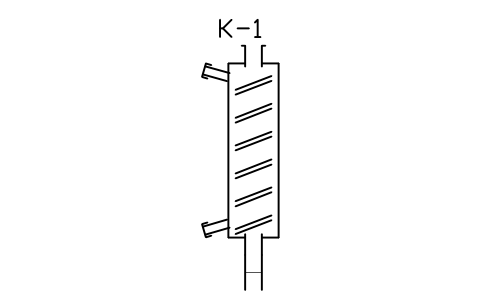

Jedes Teil hat ein sichtbares Kennzeichen daneben (zum Beispiel F-1 für einen Kolben oder K-1 für einen Kühler). Unsichtbare Attribute sind SIZE, JOINT, MATERIAL, MANUFACTURER, CATALOG_NO, QTY und REMARKS, manche Teile haben zusätzlich POWER_W, SPEED_RPM, TEMP_RANGE_C oder GAS. Die kompletten Aufbauten tragen SETUP_NO, EXPERIMENT und BATCH_SIZE.

Exportieren Sie die Teile einer Zeichnung mit BlockSync nach Excel und erhalten Sie eine Liste der Glasgeräte und Geräte für einen Versuch oder ein Praktikum, gleichen Sie sie mit der Zeichnung ab und schreiben Sie Korrekturen in einem Durchlauf zurück, mit Vorschau und Sicherung.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.
  2. Die Teile sind in einem Schaubild-Maßstab gezeichnet, 1 Zeichnungseinheit = 1 mm, und ein einzelnes Teil ist höchstens etwa 32 mm hoch. Sie sind nicht maßstabsgetreu zueinander, ein 1000-mL-Kolben und ein 250-mL-Kolben unterscheiden sich nur so weit, wie es zum Lesen der Zeichnung nötig ist. Die kompletten Aufbauten sind passend verkleinert. Für ein größeres Blatt fügen Sie die Blöcke mit einem Skalierungsfaktor ein.
  3. Die Schliffhälse sind bei jedem Teil 3 mm breit gezeichnet, deshalb lassen sich die Teile stapeln. Ein Teil mit Hülse (Kolben, Trichter) hat seinen Ursprung in der Mitte des Randes des Hauptschliffs, ein Teil mit Kern (Kühler, Adapter, Säulen) am Ansatz seines unteren Schliffs, die Schliffspitze liegt 5 mm darunter. Ursprung auf Ursprung setzen, um einen Schliff zu fügen, und das Teil passend zum Aufbau drehen. Offene Gefäße haben den Ursprung in der Mitte des Randes.

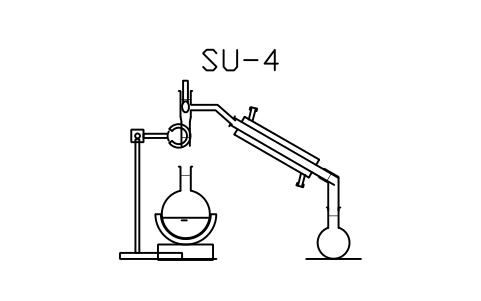

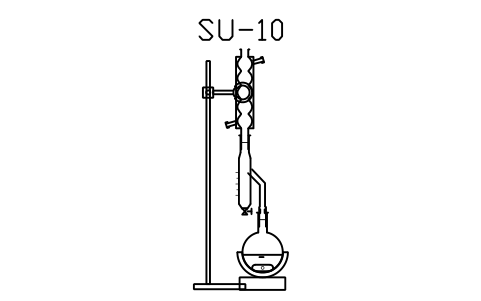

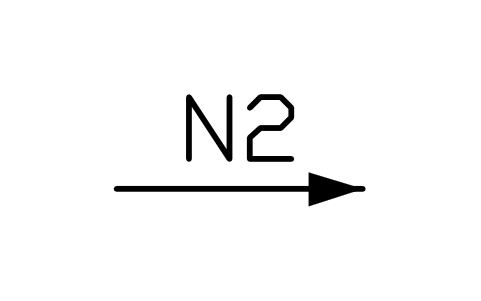

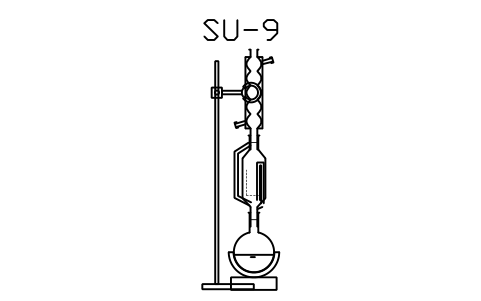

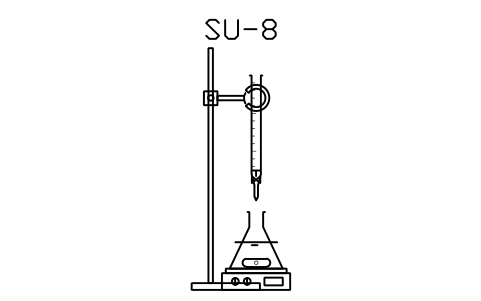

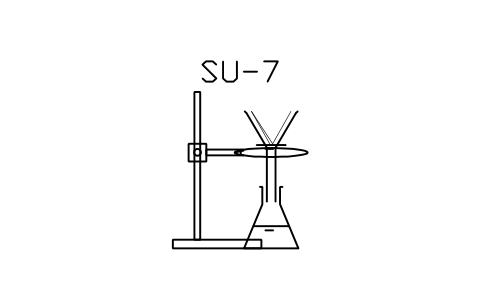

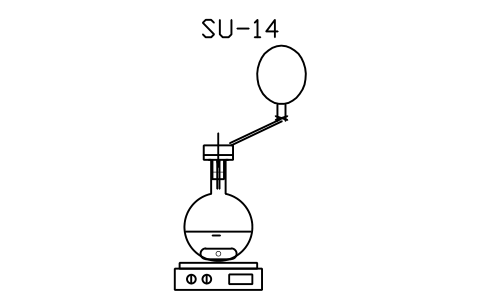

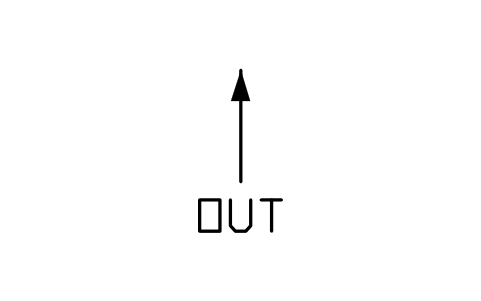

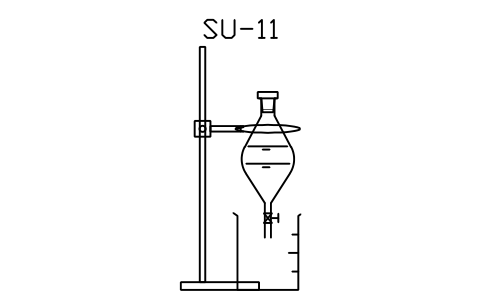

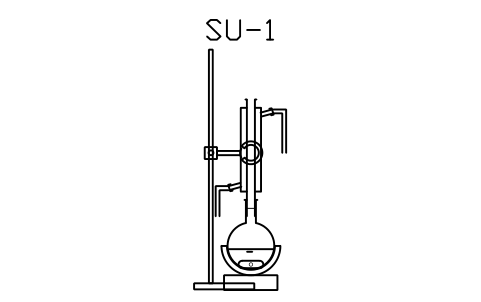

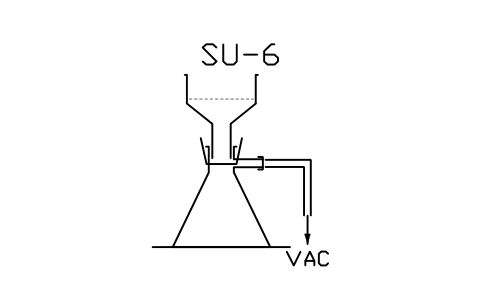

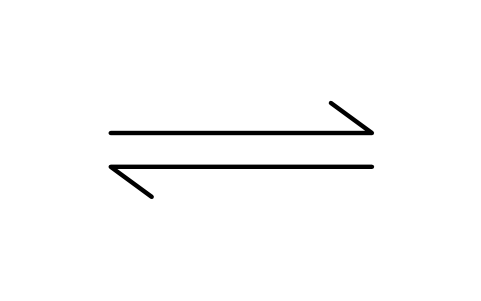

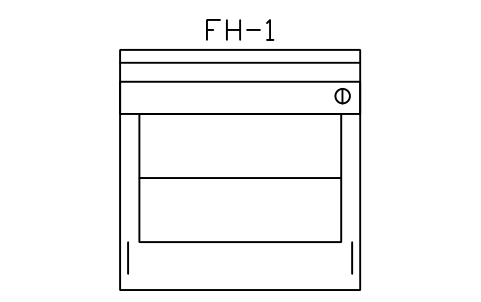

  4. Bauen Sie Ihren eigenen Aufbau aus den Einzelteilen: ein Stativ mit Klemme, der Kolben im Heizpilz oder auf der Heizplatte, der Kühler obenauf, die Marken für Kühlwasser, Gas und Vakuum. Die 15 kompletten Aufbauten sind sofort nutzbar und aus denselben Teilen gebaut, Sie können sie zerlegen und ändern. Die Strukturvorlagen haben eine Bindungslänge von 5,08 mm und feste Winkel von 120 Grad, mit Pfeilen, Ladungen und Klammern entstehen schnell Reaktionsschemata. Labortische und Abzüge im Grundriss finden Sie in der Laborlayout-Bibliothek, Reinraumteile in der Reinraumbibliothek.

Zu Normen und Größen

Keine Norm legt fest, wie Apparate in einem Aufbauschema gezeichnet werden. Die Teile folgen der Art, wie Glasgeräte in Lehrbüchern und Praktikumsanleitungen gezeichnet werden. Die Schliffgrößen in den Attributen (zum Beispiel 14/23, 24/29, 29/32) sind gängige Größen, die nur zur Beschriftung dienen. Die wirklichen Maße Ihrer Glasgeräte und ihrer Verbindungen ergeben sich aus den Lieferantendaten.

Die Teile sind unsere eigenen vereinfachten Zeichnungen, keine Lieferantenzeichnungen und nicht maßstabsgetreu zueinander, und die Bibliothek ist nicht zertifiziert. Sie hilft, einen Aufbau für eine Praktikumsanleitung, eine Methodenbeschreibung oder ein Lehrlabor zu zeichnen, sie ersetzt weder die Methode noch eine Gefährdungsbeurteilung noch die Sicherheitsregeln Ihres Labors. Prüfen Sie jeden Aufbau vor der Benutzung anhand Ihrer Vorschrift.

Häufige Fragen

Was enthält die Bibliothek?

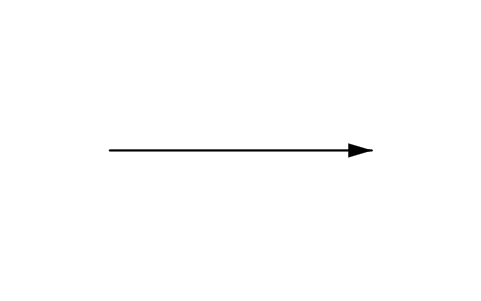

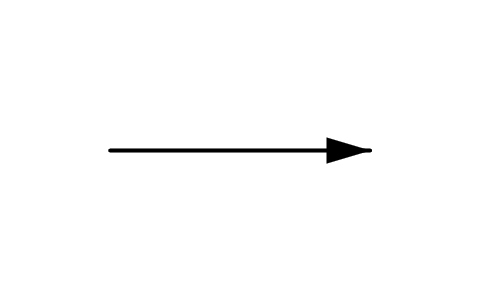

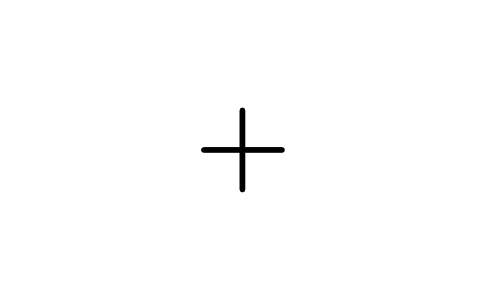

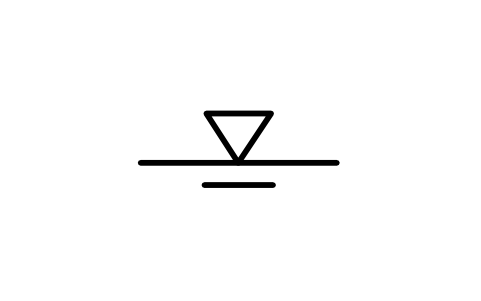

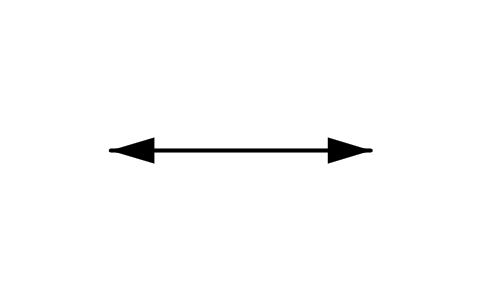

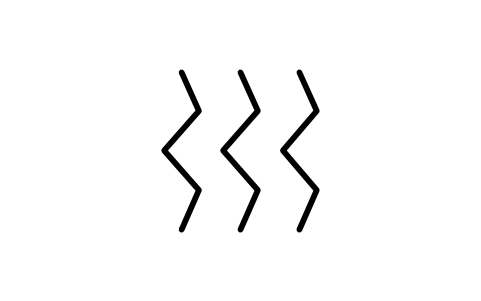

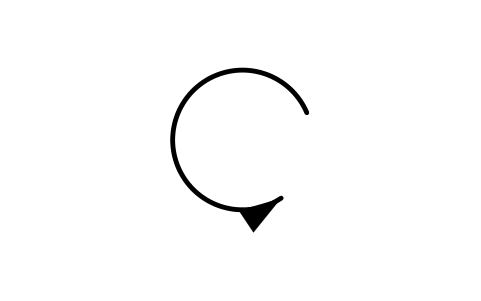

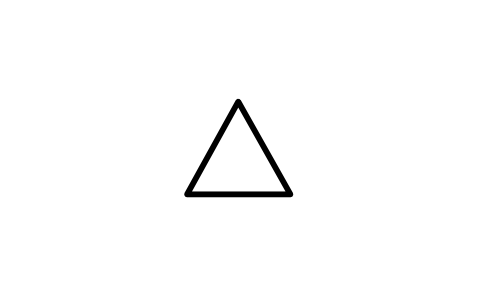

Kolben und Reaktoren, Bechergläser, Röhrchen und Flaschen, Kühler, Säulen und Adapter, Trichter, Filtration und Chromatographie, Messen und Überführen, Stative, Klemmen und Heizen, Gas, Vakuum und Kühlung, komplette Aufbauten, Strukturvorlagen sowie Reaktionspfeile und Marken. Die Seite oben listet jede Gruppe mit ihrer Anzahl.
Sind die Größen echt?
Nein. Die Teile sind in einem Schaubild-Maßstab gezeichnet, damit sich ein Aufbau auf einem Blatt lesen lässt, ein einzelnes Teil ist höchstens etwa 32 mm hoch. Tragen Sie das echte Volumen im Attribut SIZE ein und entnehmen Sie die Maße Ihrer Glasgeräte den Lieferantendaten.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.
Kann ich mit der Bibliothek chemische Strukturen zeichnen?

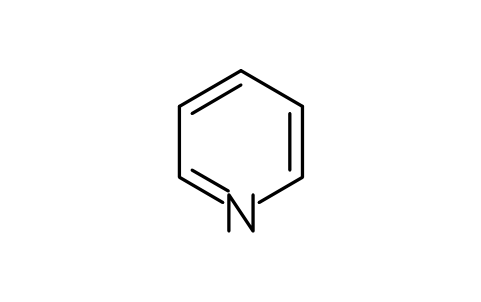

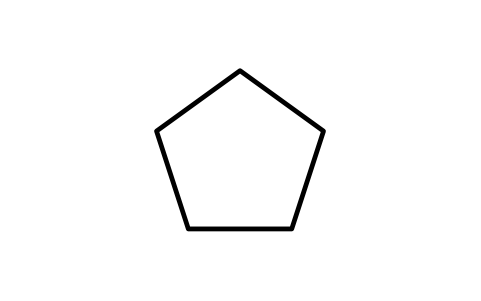

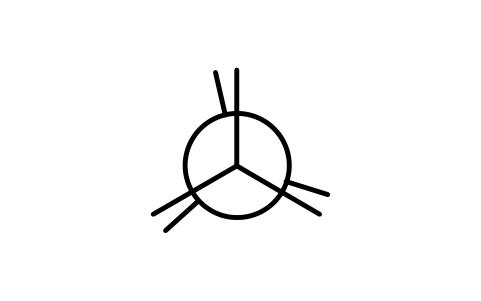

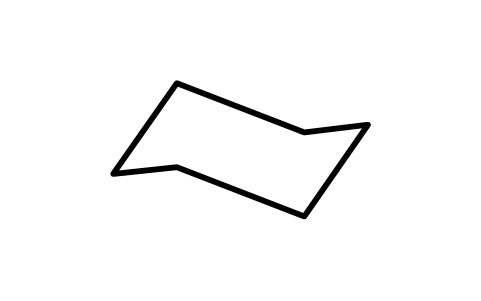

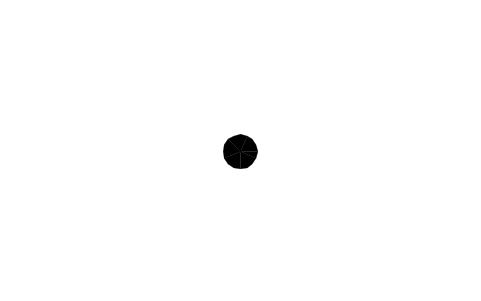

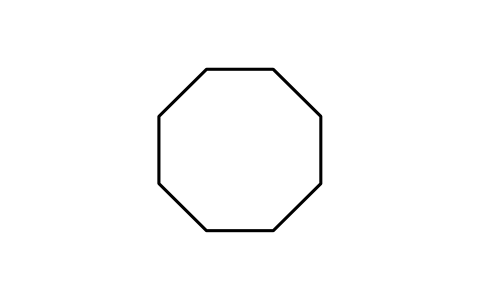

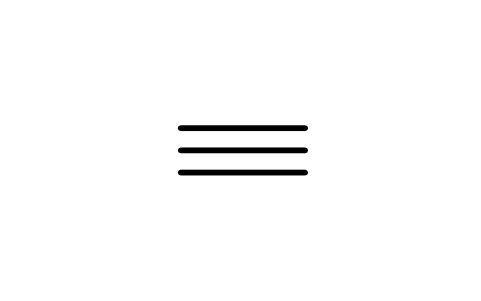

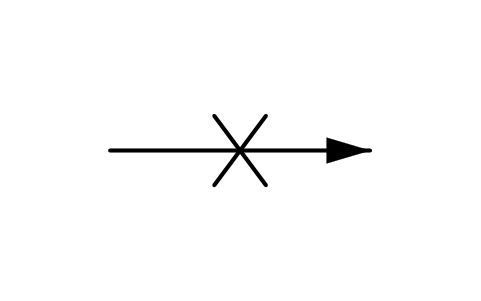

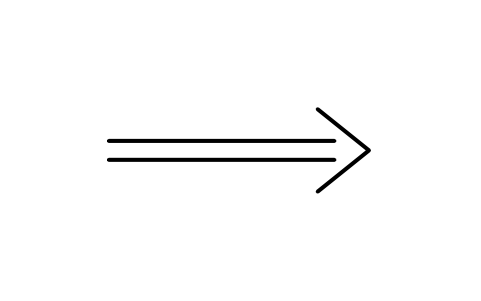

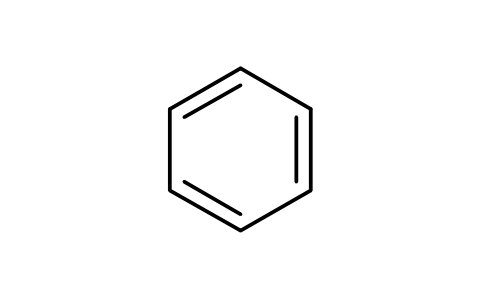

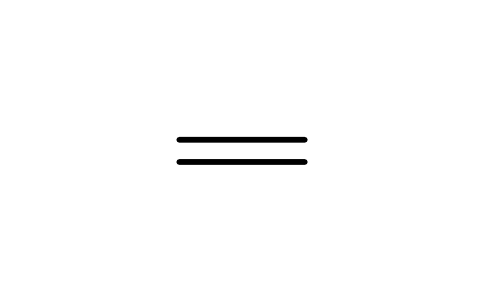

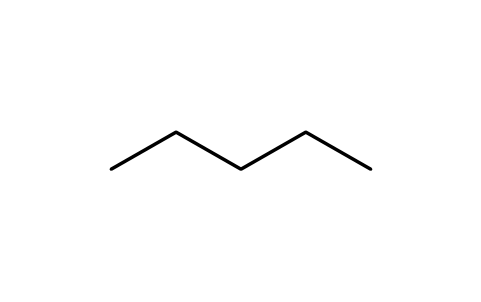

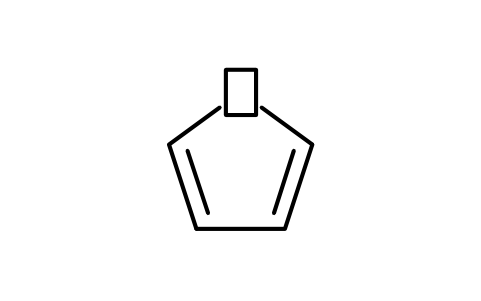

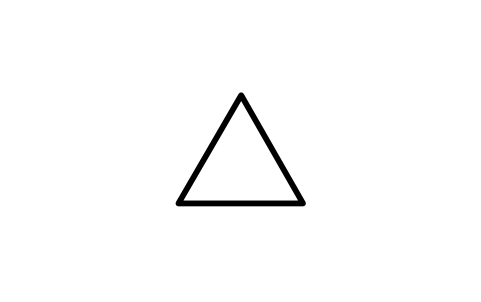

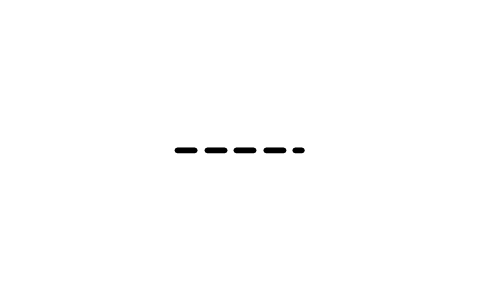

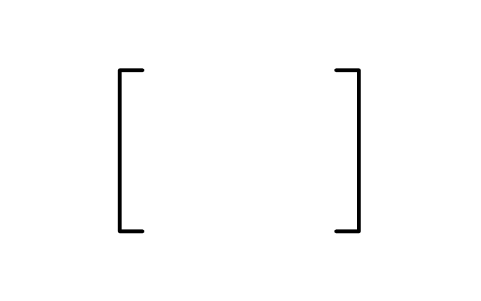

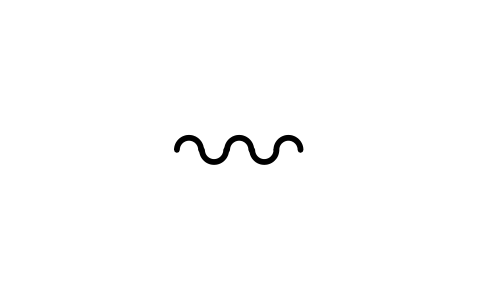

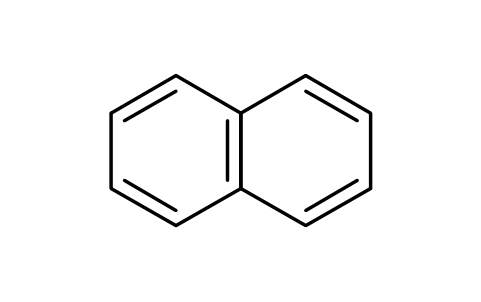

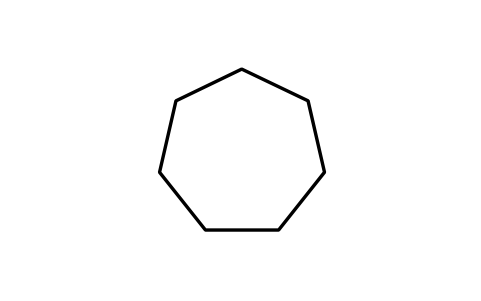

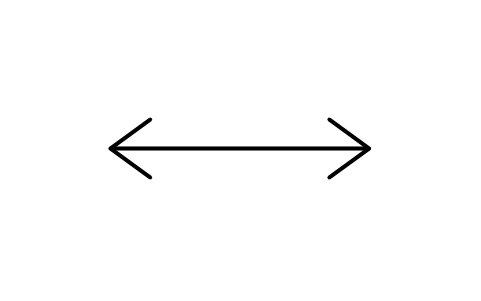

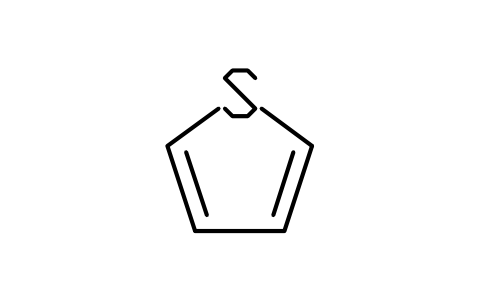

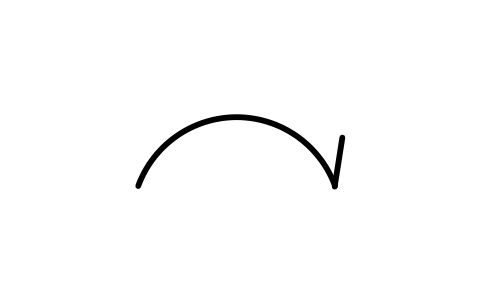

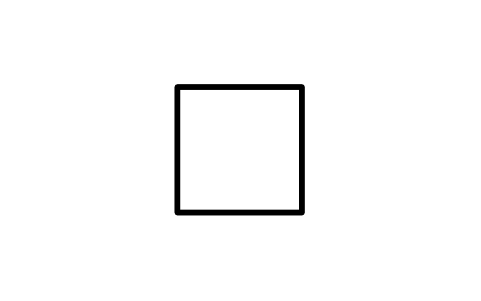

Für schnelle Skizzen ja: Es gibt Ringe, Heterocyclen, Bindungen, Keilstriche, Newman-Projektionen, einige funktionelle Gruppen, Pfeile, Ladungen und Klammern, alle mit derselben Bindungslänge. Für vollständige Strukturzeichnungen und Namen nehmen Sie ein Chemie-Zeichenprogramm, die Vorlagen sind für einfache Schemata in einer Zeichnung gedacht.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.

Symbole zählen und eine Stückliste erstellen

Weil Bemessungswerte und Teilenummern Attribute sind, lassen sich die Symbole eines ganzen Projekts zählen und auflisten, ohne die Zeichnungen zu öffnen. Exportieren Sie die Blöcke nach Excel, summieren Sie sie mit einer Pivot-Tabelle und schreiben Sie Korrekturen in einem Durchlauf zurück, mit Vorschau und Sicherung.
