Kostenlose AutoCAD-Symbole für Stadionbestuhlung (DWG): Sitze, Blöcke, Gänge, Vomitorien, Schnitte, Tribünenanordnungen

Stadionbestuhlung und Tribünenanordnungen: 143 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

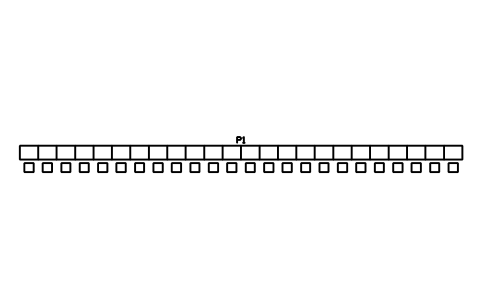

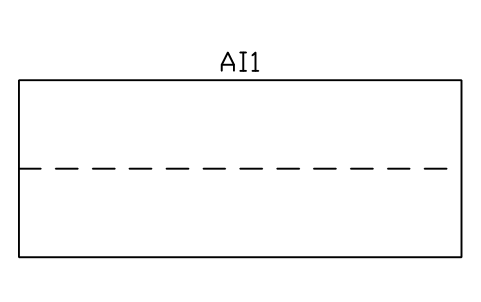

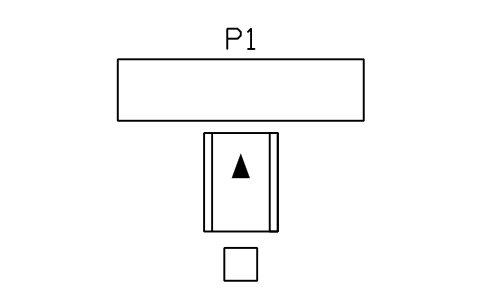

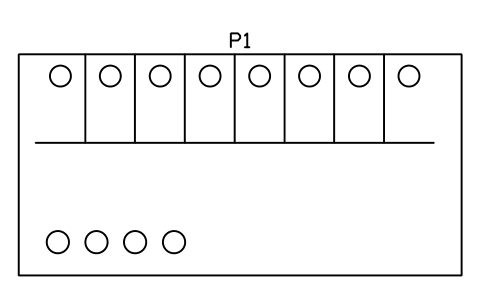

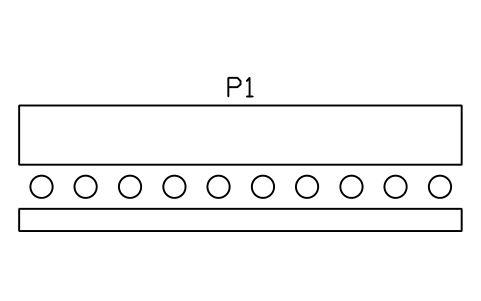

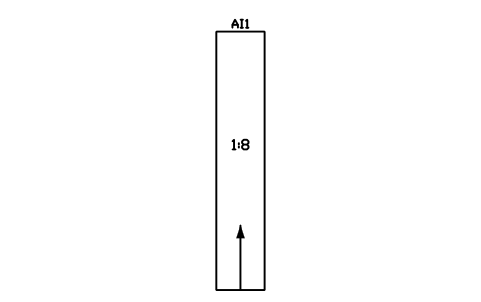

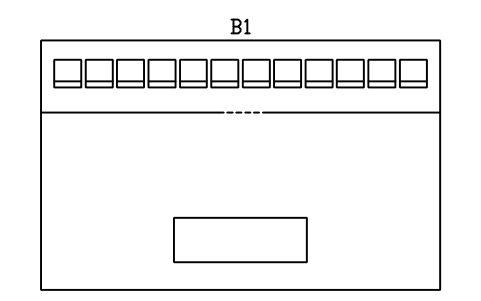

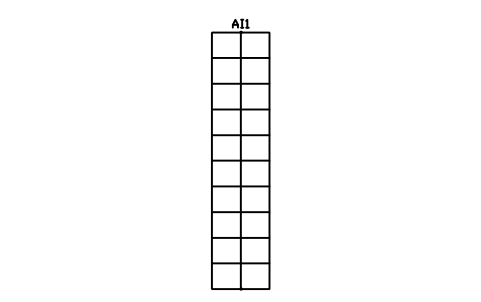

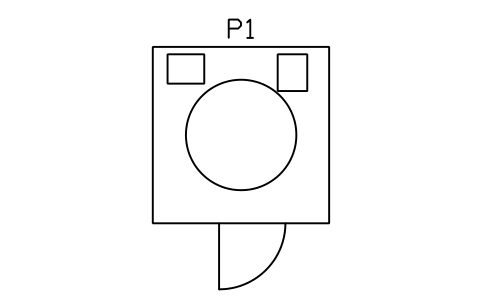

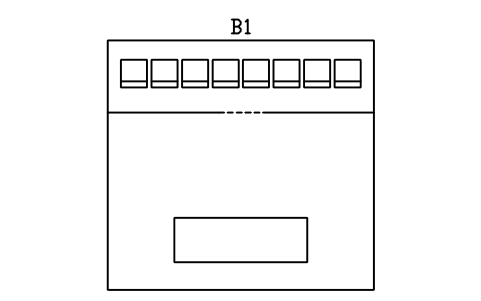

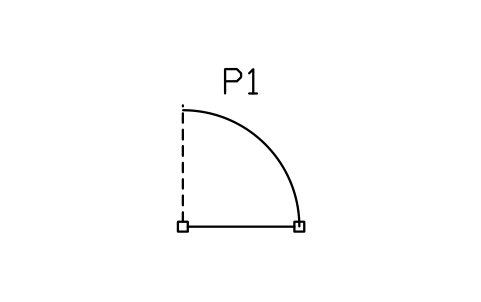

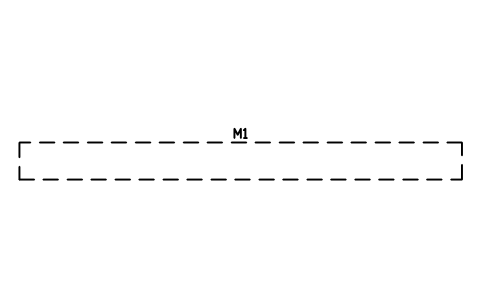

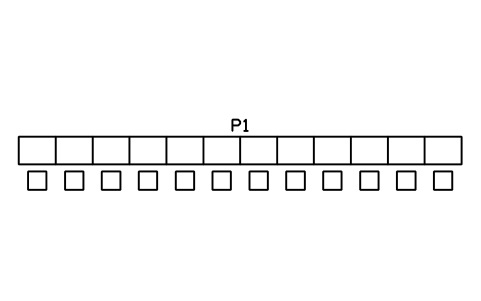

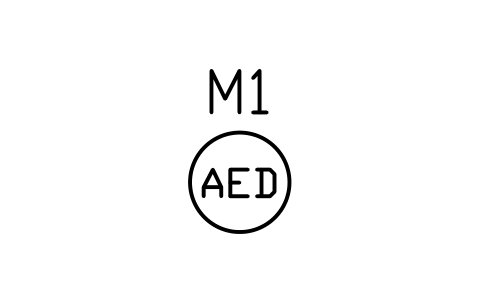

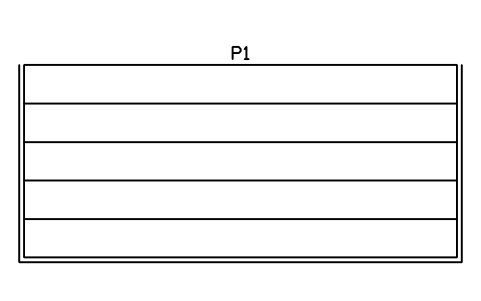

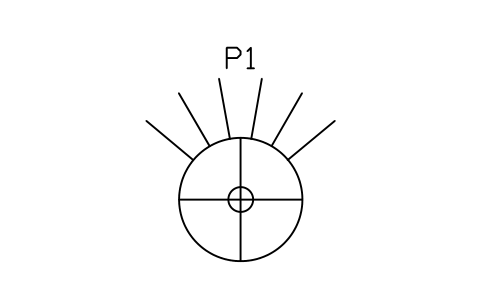

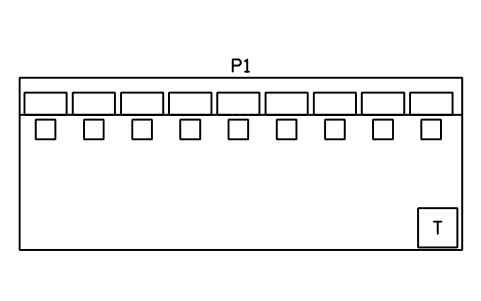

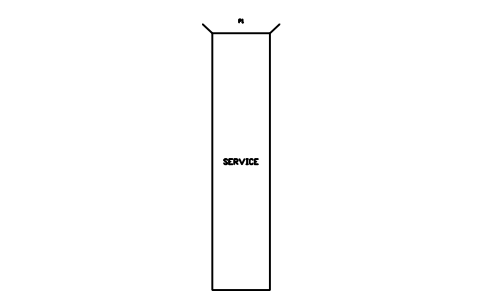

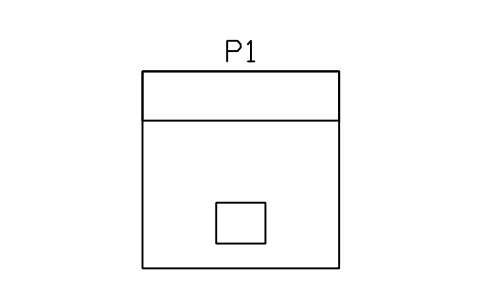

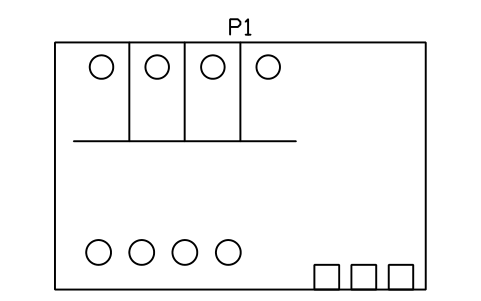

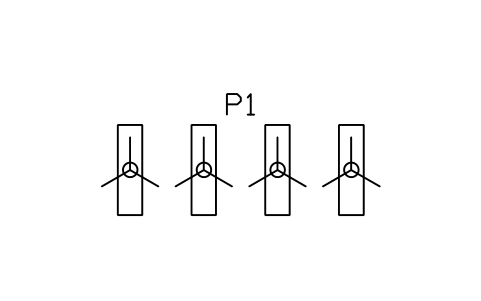

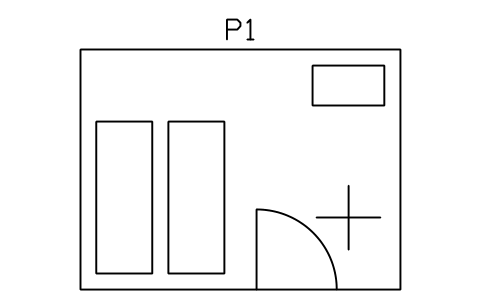

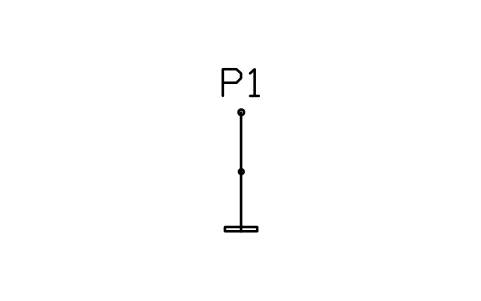

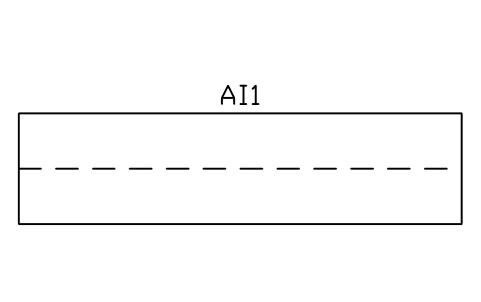

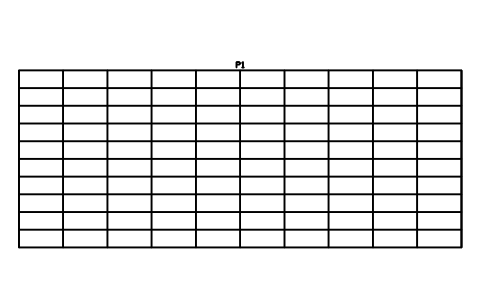

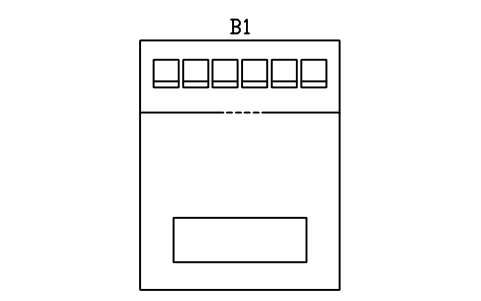

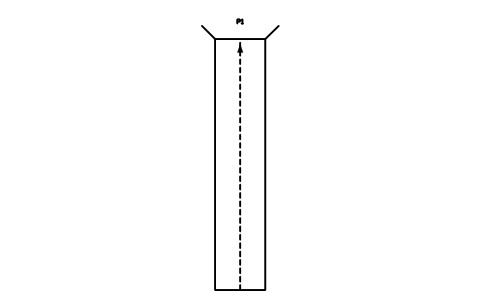

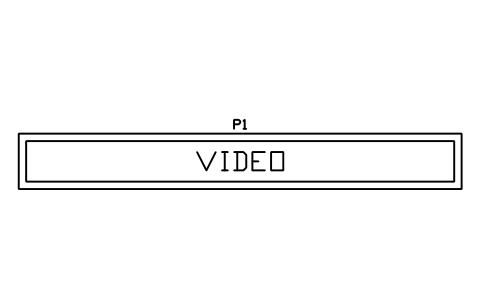

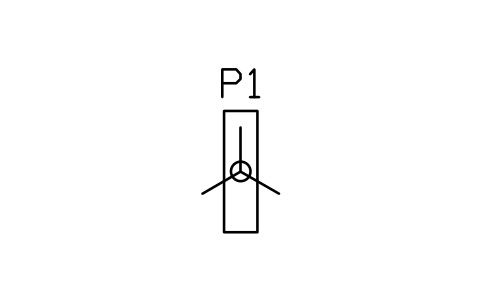

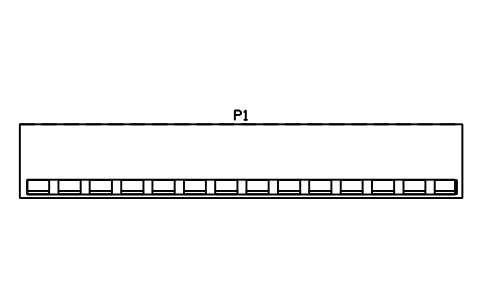

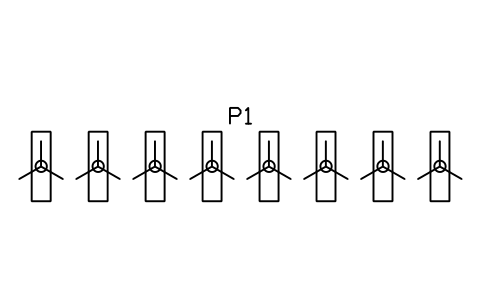

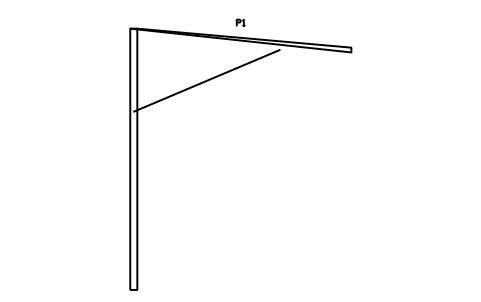

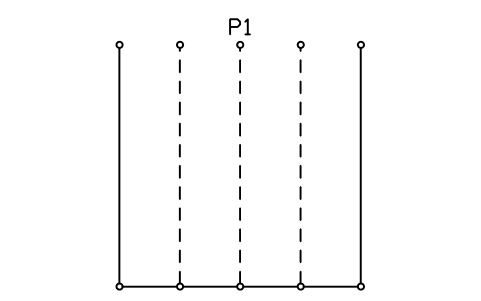

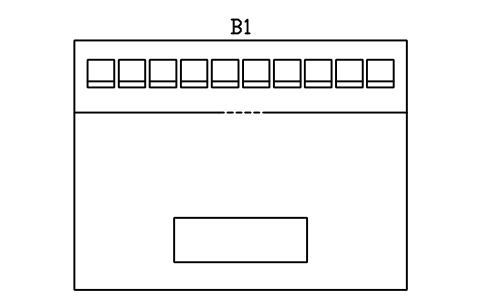

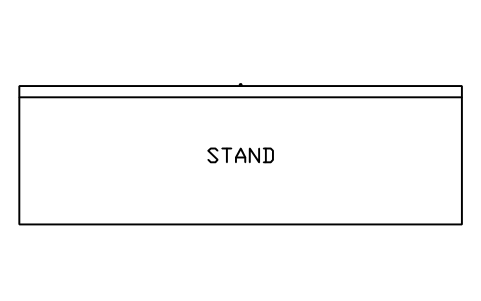

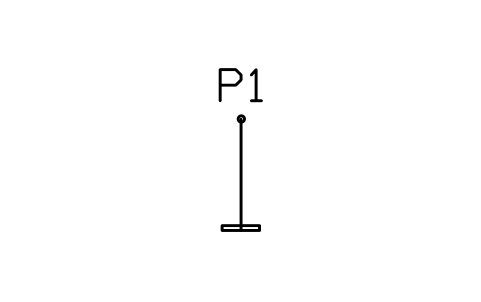

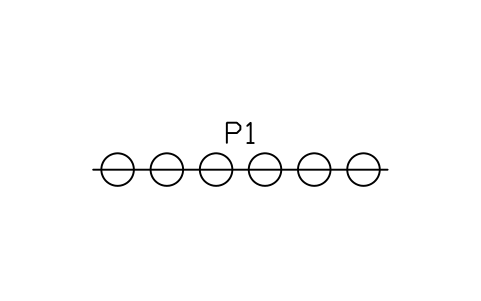

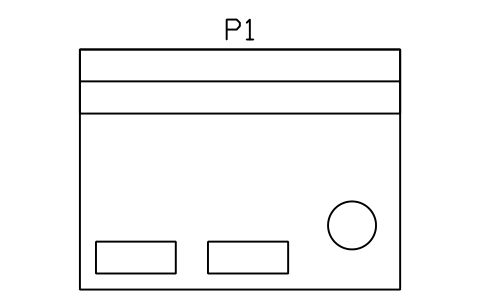

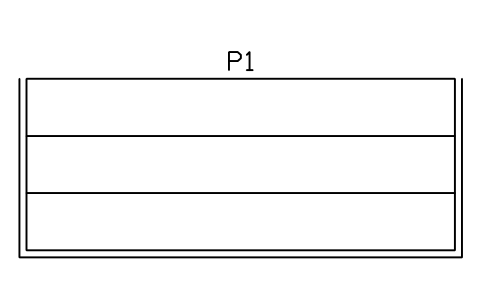

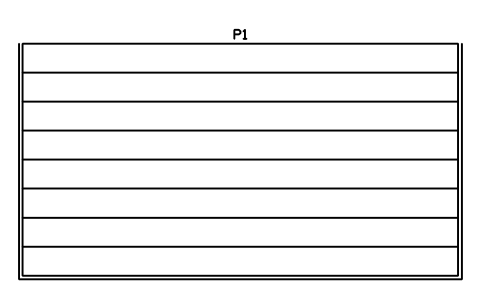

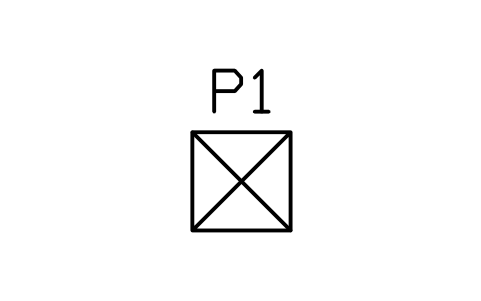

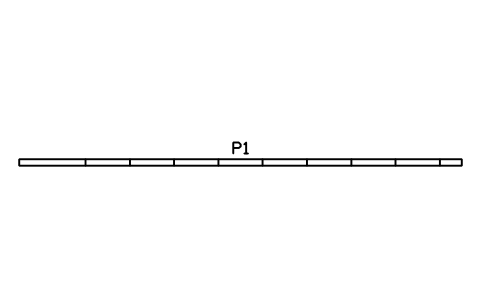

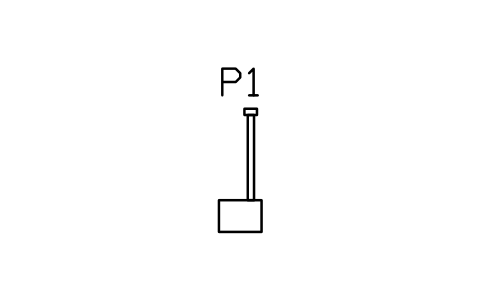

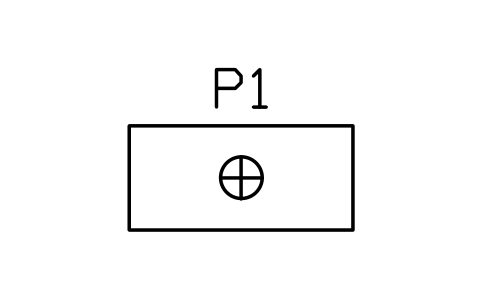

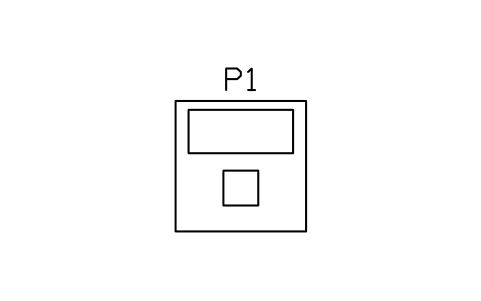

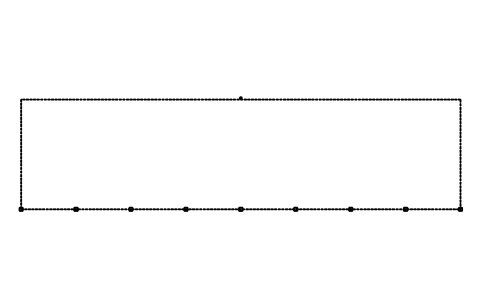

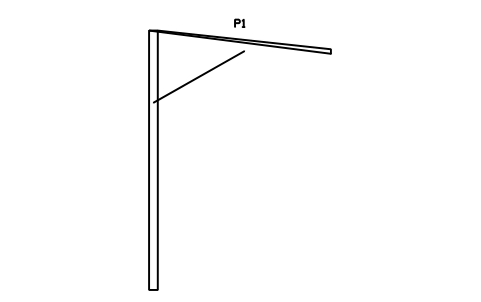

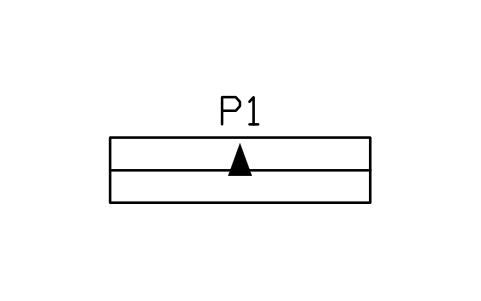

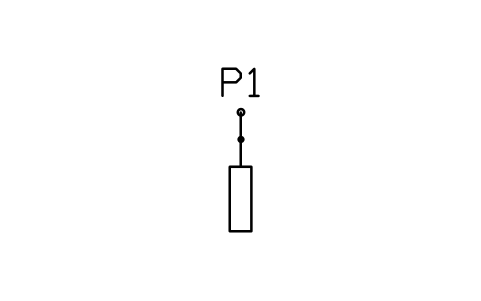

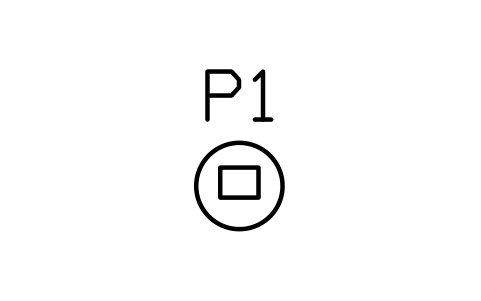

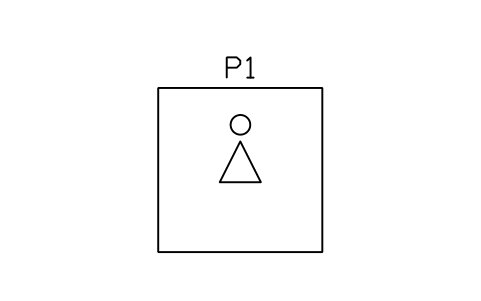

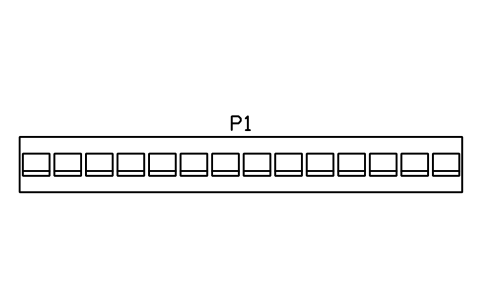

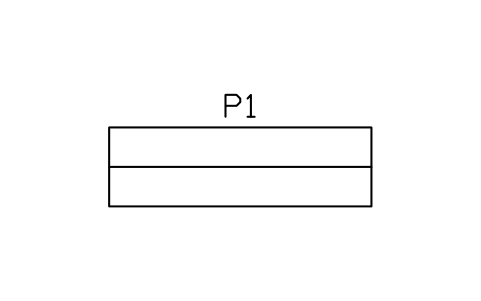

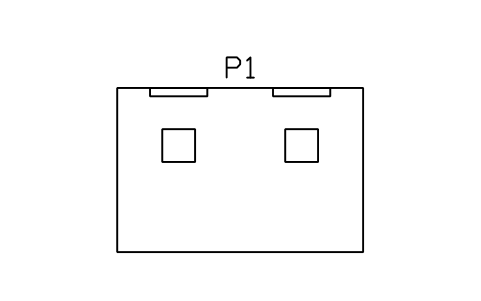

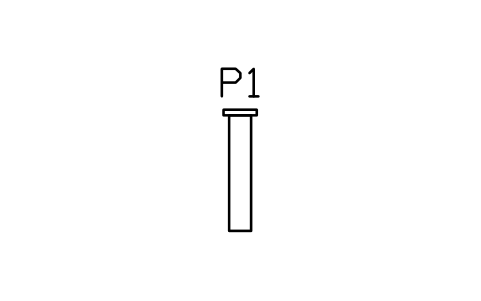

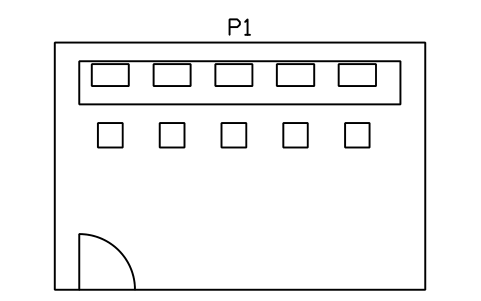

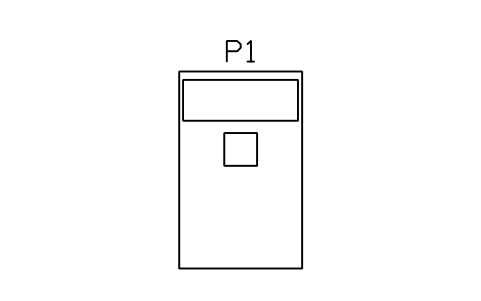

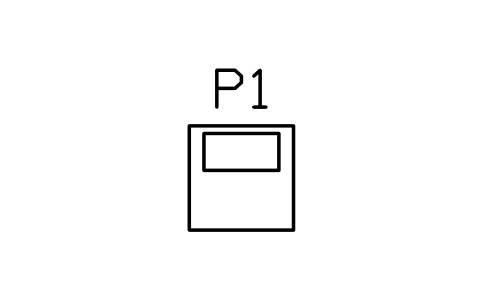

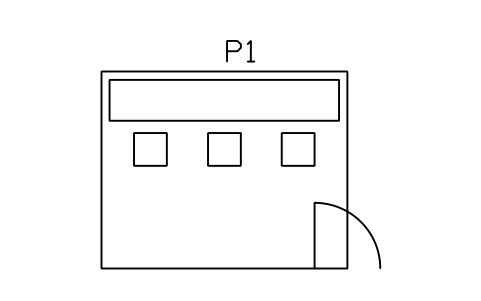

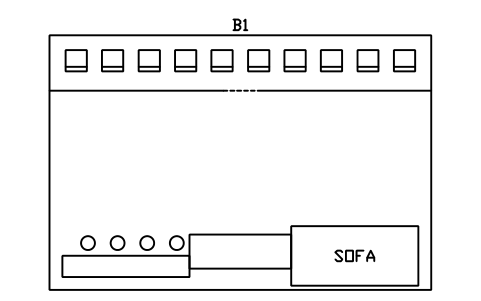

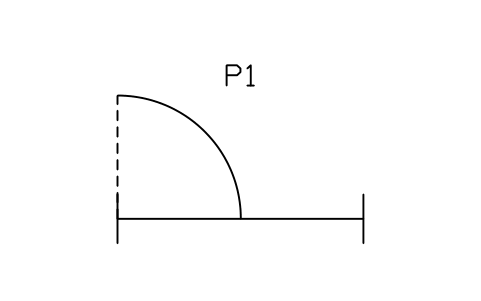

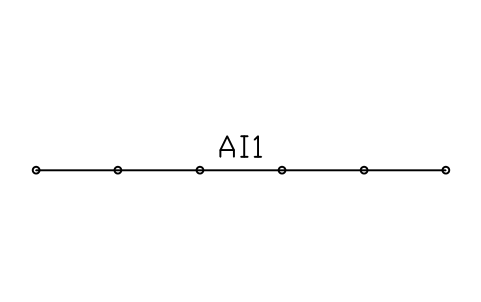

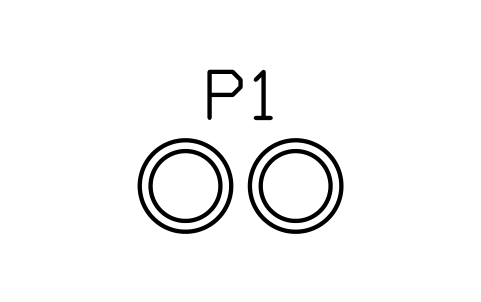

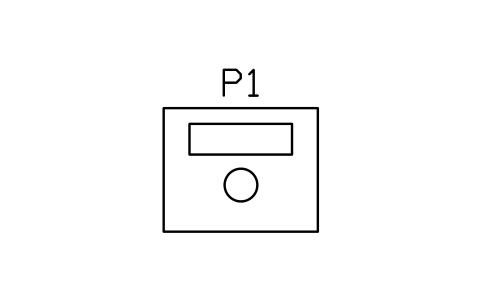

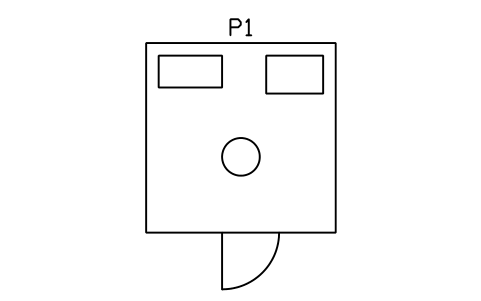

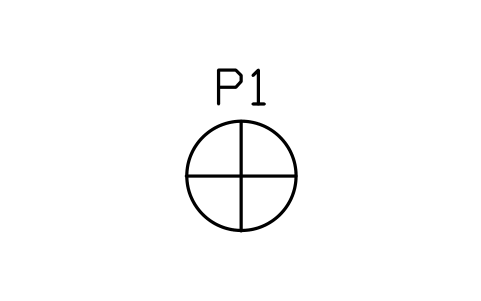

143 Blöcke in Originalgröße in Grundriss und Schnitt: feste, Premium-, Klapp- und Bankplätze, Rollstuhl- und Begleitplätze, Reihen und Blöcke mit 5 bis 30 Sitzen, gekrümmte Blöcke auf Bögen von 20 bis 80 m, Treppengänge, Rampen, Quergänge, Vomitorien, Tunnel und Stufentribünen; Hospitality-Logen, Suiten und Medienplätze; Drehkreuze, Tore, Warteschlangenspuren, Kioske, Toiletten und Erste-Hilfe-Räume; Tribünengrundrisse, Flutlicht, Videowände, Teambänke und Coachingzonen; Flucht- und Sicherheitsmarkierungen; Tribünenschnitte mit Steigungen von 200 bis 400 mm, Brüstungen, Dächer und Handläufe; und Tribünenanordnungen mit 240 bis 1600 Sitzen.

Version 1.0 · aktualisiert am 30. Oktober 2026 · Sieh dir an, was neu ist

ZIP herunterladenIm Browser ansehen

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Urheberrecht: CADXChange. Sie dürfen die Symbole in Ihren eigenen Zeichnungen und Projekten frei verwenden und anpassen, auch kommerziell; Quellenangabe und Link sind nur nötig, wenn Sie sie veröffentlichen. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht. Jedes ZIP enthält eine normale DWG-Datei im AutoCAD-2018-Format und eine README, ein Add-in ist nicht nötig. Bereitstellung ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)

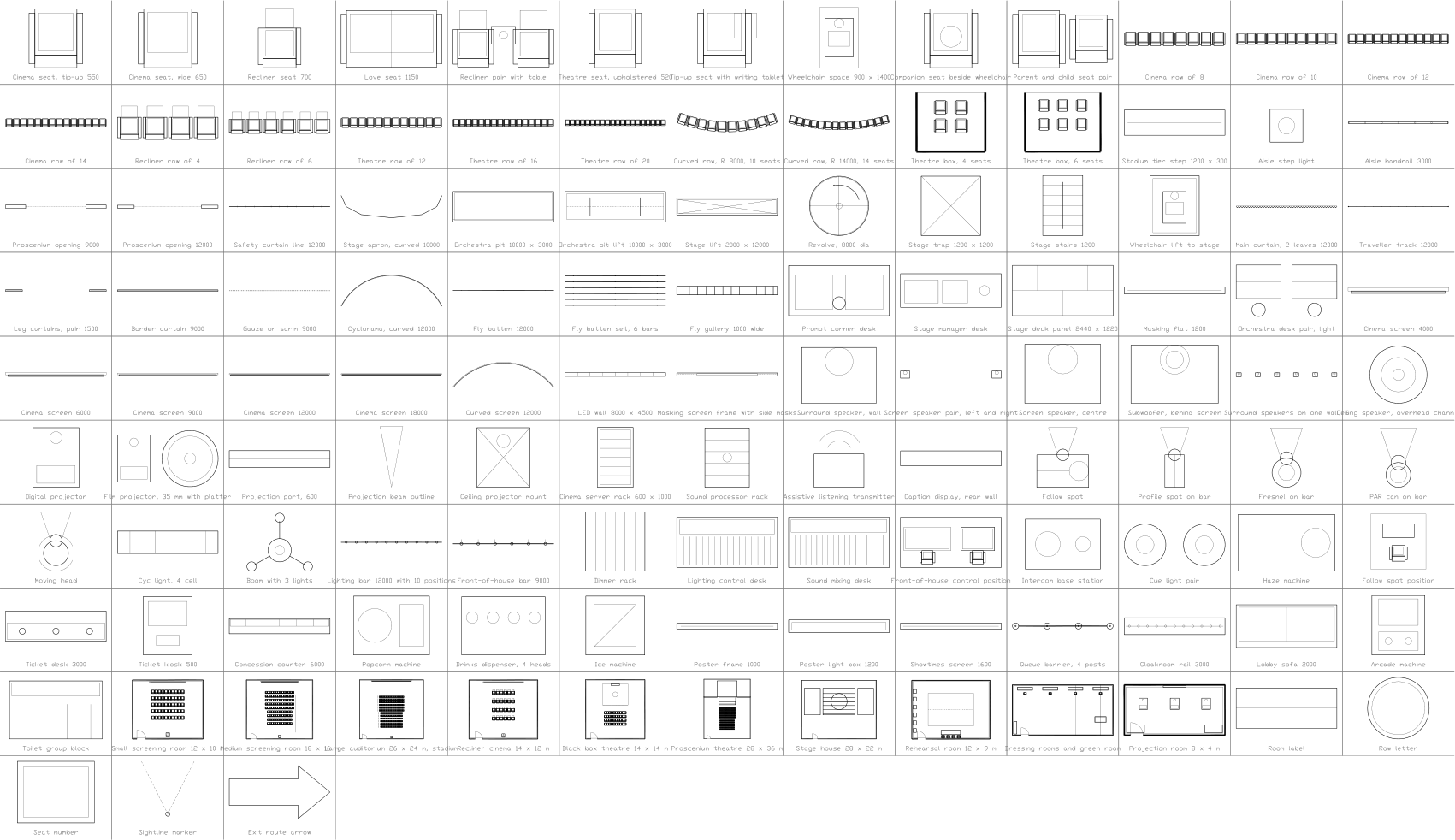

Verwandte Symbolbibliotheken

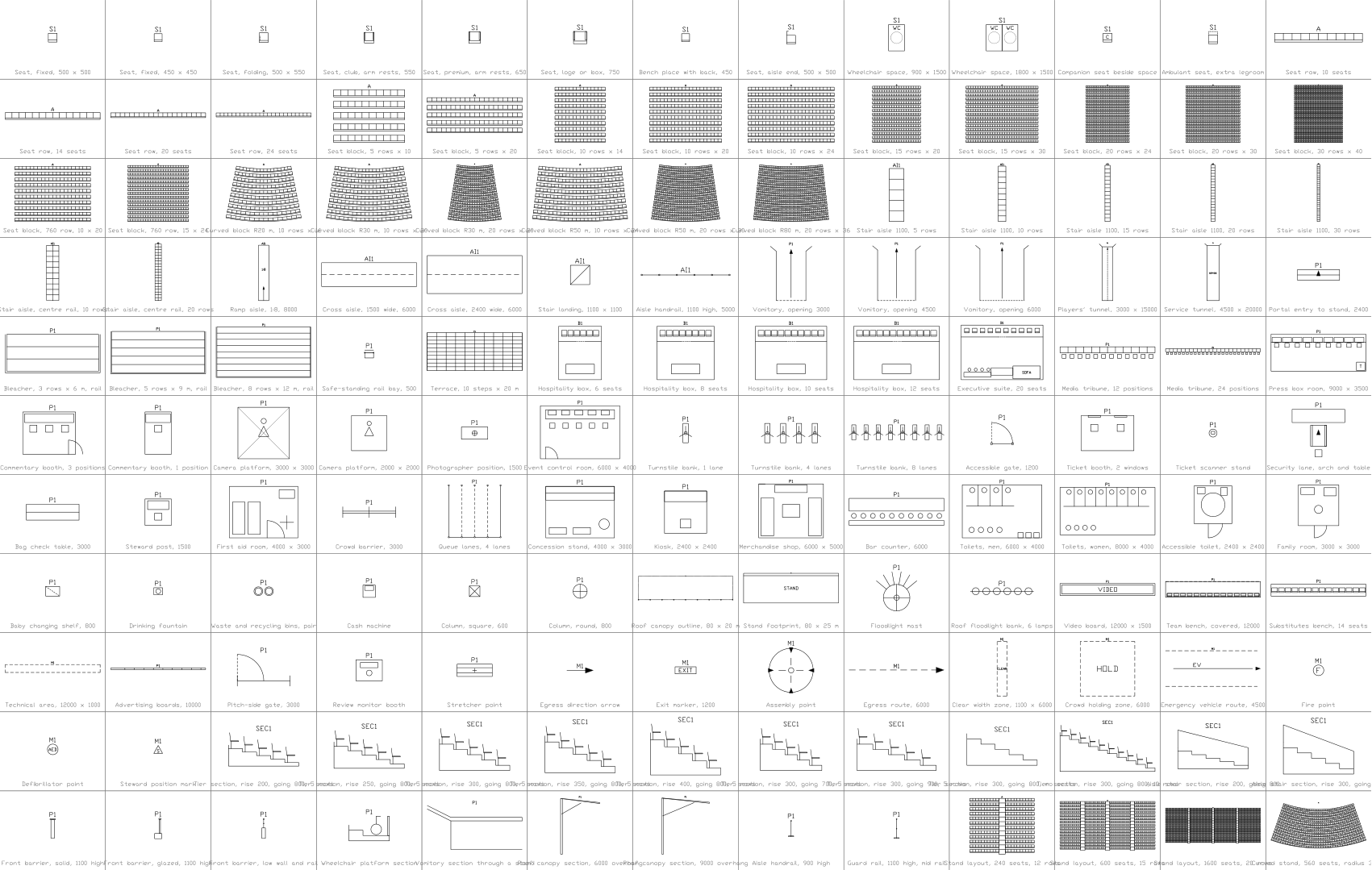

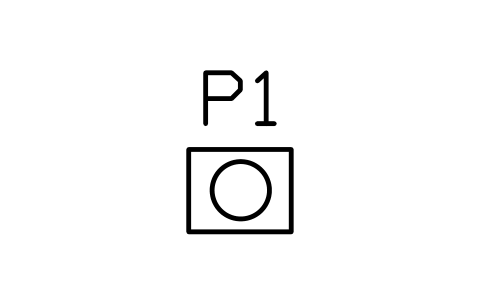

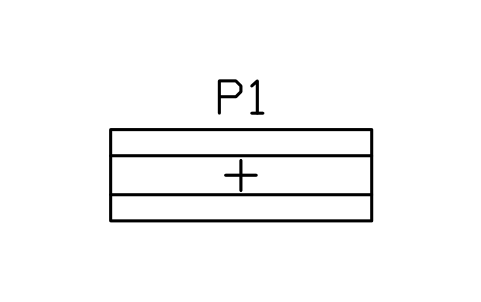

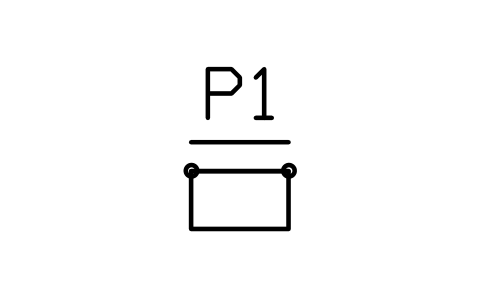

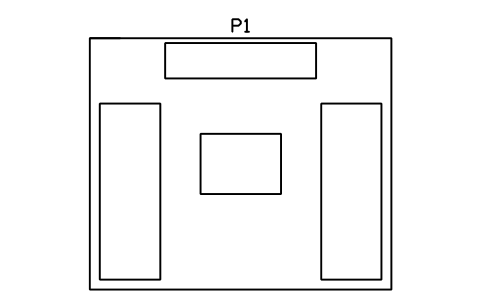

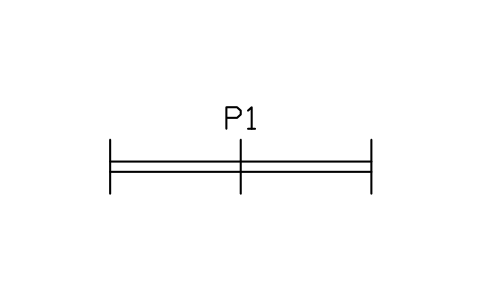

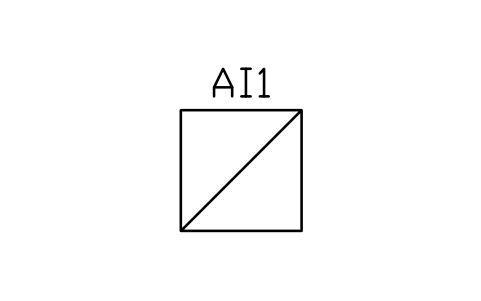

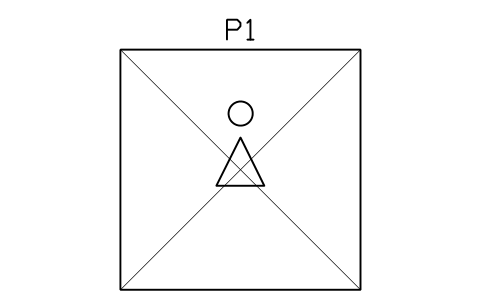

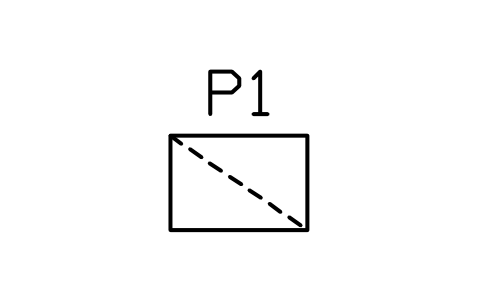

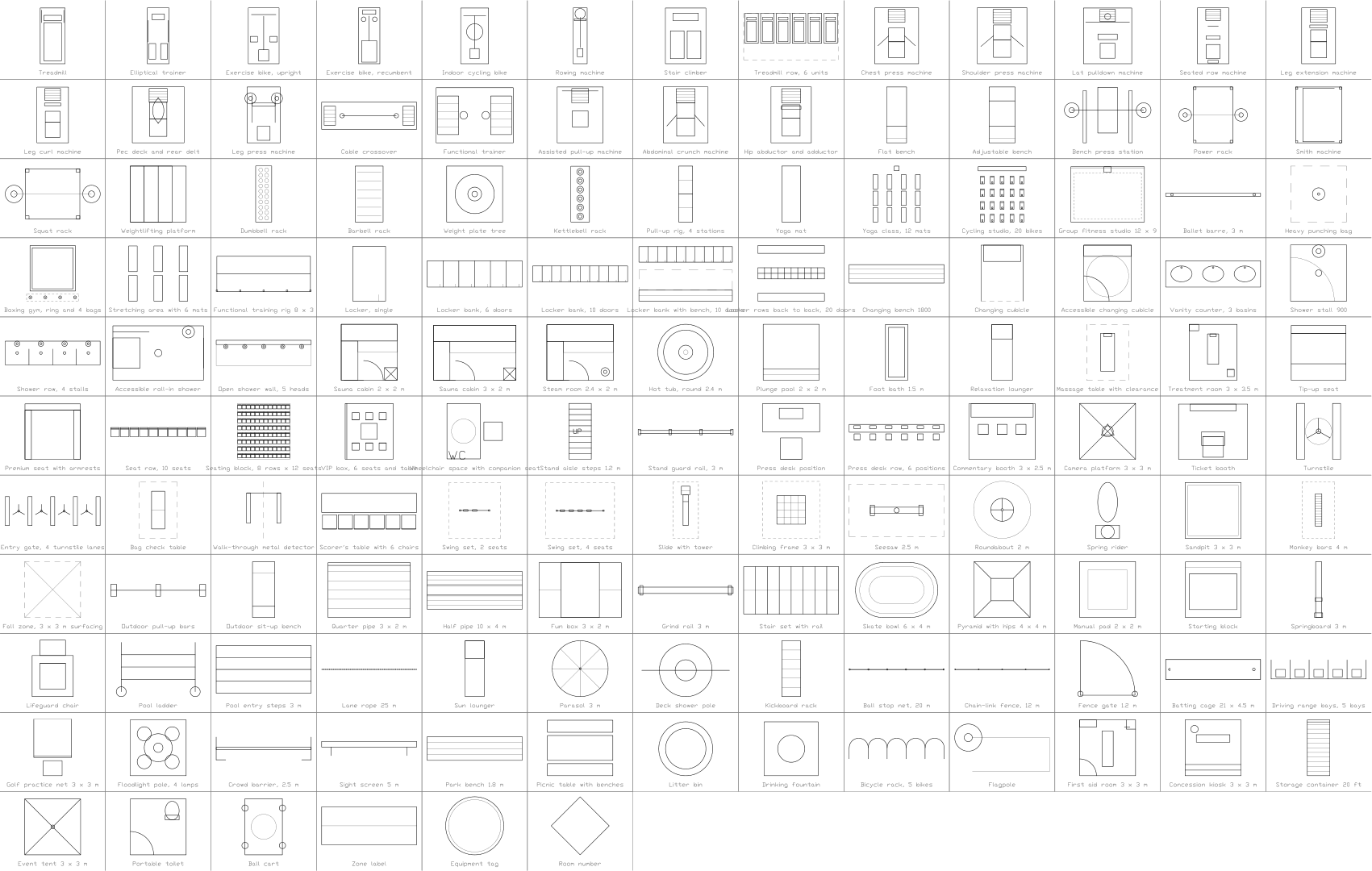

Alle 143 Symbole

143 von 143 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

Jeder Block hat ein Tag zum Nummerieren und unsichtbare Attribute für die Liste. Ein Sitz enthält SEAT_TYPE, WIDTH_MM, DEPTH_MM, MATERIAL, COLOUR, MANUFACTURER und MODEL; ein Sitzblock BLOCK_TYPE, SECTOR, ROWS, SEATS_PER_ROW, SEAT_COUNT, SEAT_PITCH_MM und ROW_SPACING_MM; ein Schnitt SECTION_TYPE, ROWS, RISE_MM und GOING_MM.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.

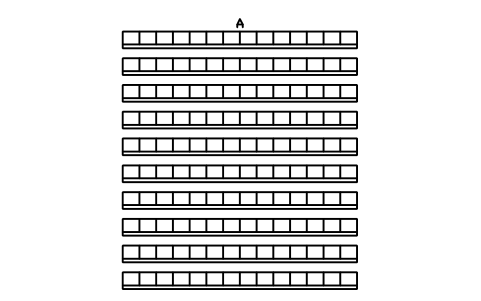

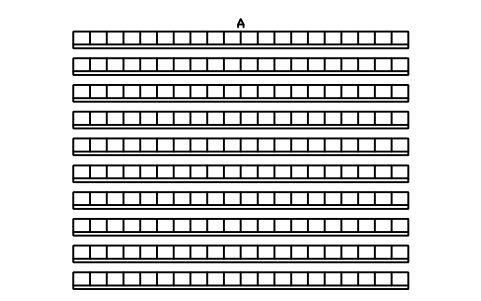

  2. Die Blöcke sind in Originalgröße in Millimetern gezeichnet, 1 Zeichnungseinheit = 1 mm; ein Sitzblock aus 10 Reihen mit je 20 Sitzen ist im Tribünenplan also 10000 Einheiten breit. Die Planungswerte sind ein Sitzabstand von 500, ein Reihenabstand von 800 (760 bei den engen Blöcken), ein Treppengang von 1100 und ein Rollstuhlplatz von 900 x 1500.

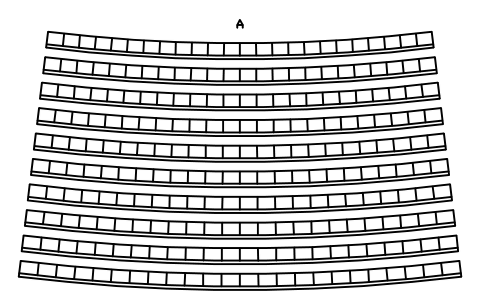

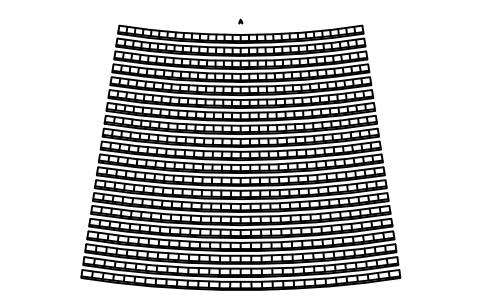

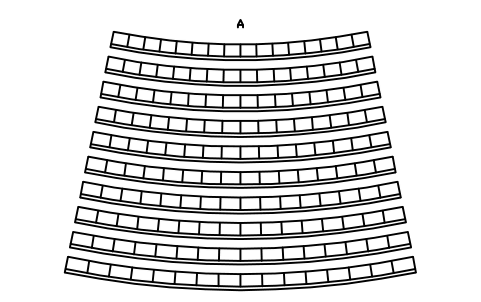

  3. Im Grundriss blicken die Zuschauer nach +Y: Spielfeld, Platz oder Bühne liegen bei +Y, die Reihen steigen nach -Y an. Ein Sitz ist auf seine Mitte bezogen; ein Block beginnt in der Mitte der Vorderkante seiner ersten Reihe, Sie setzen ihn also dort ein, wo die erste Reihe an das Spielfeld grenzt. Bei gekrümmten Blöcken liegt der Mittelpunkt der Bögen auf der Spielfeldseite; der Radius wird vom Spielfeld aus gemessen, wählen Sie den passenden Block.

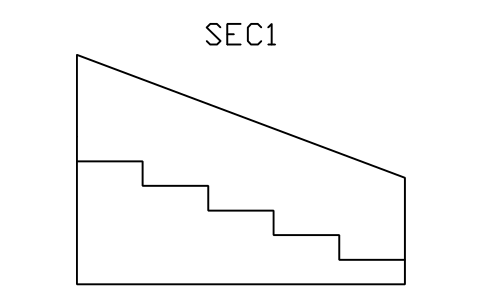

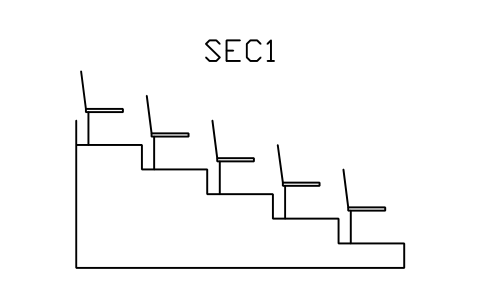

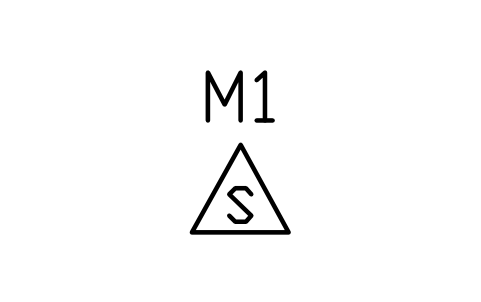

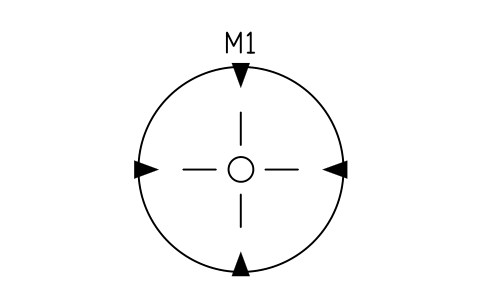

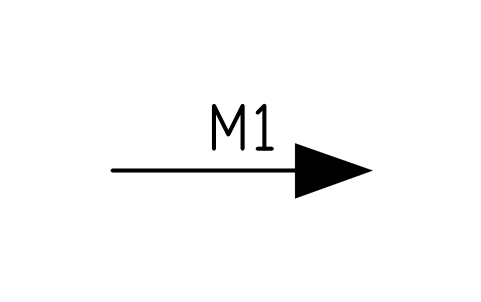

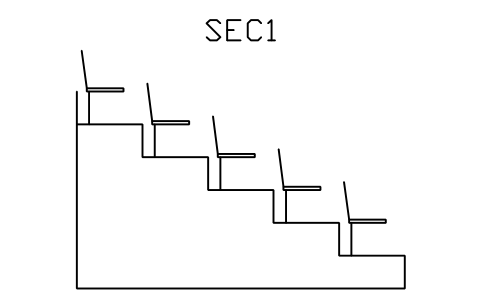

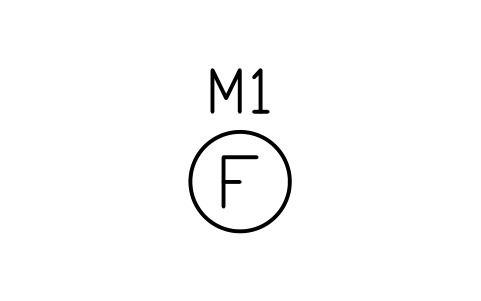

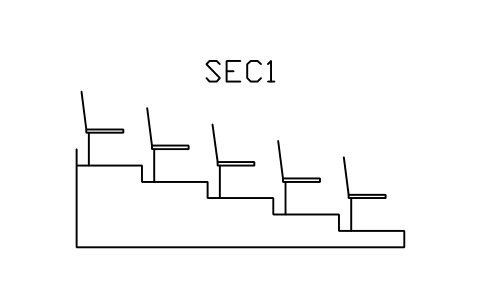

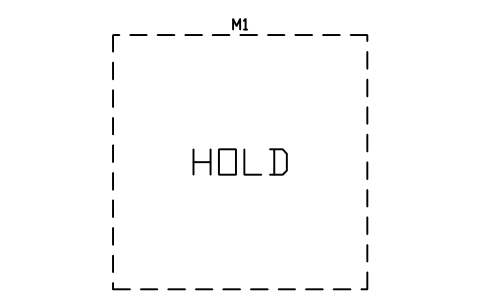

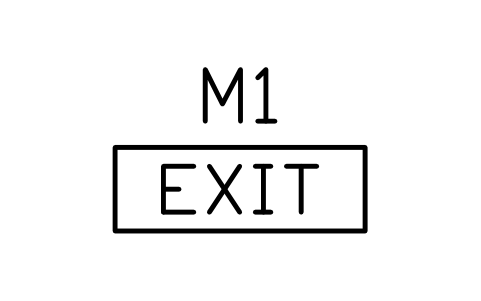

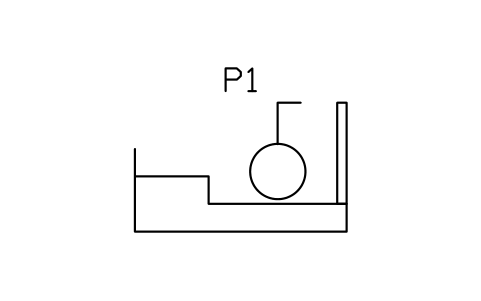

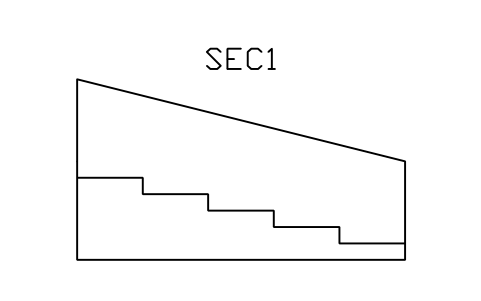

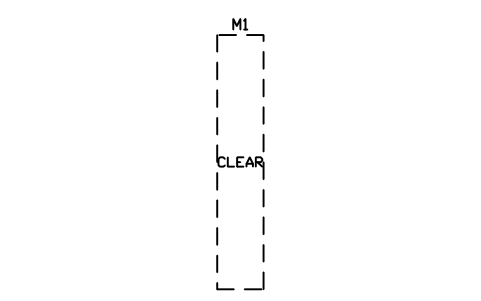

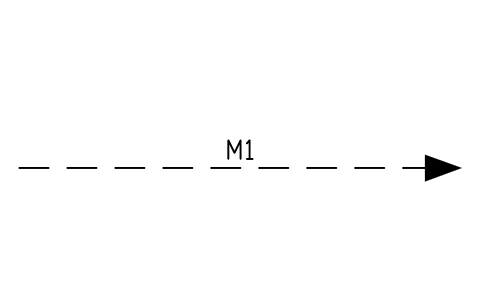

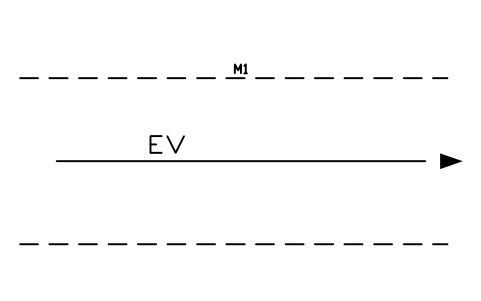

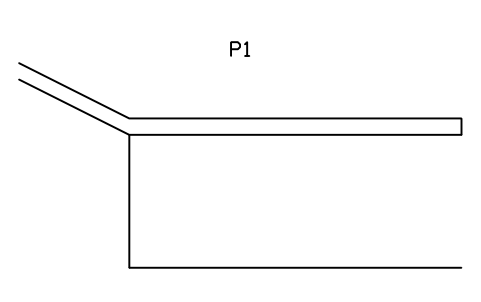

  4. Schnitte sind in der Ansicht gezeichnet: das Spielfeld liegt bei +X, die Ränge steigen nach -X an, der Ursprung ist die Vorderkante der ersten Stufe auf Fußbodenhöhe. Die Markierungsblöcke (Fluchtwege, Freihalte- und Stauzonen, Sammelpunkte und Sicherheitsmarken) tragen keine Produktattribute.

Zu den Zeichnungen

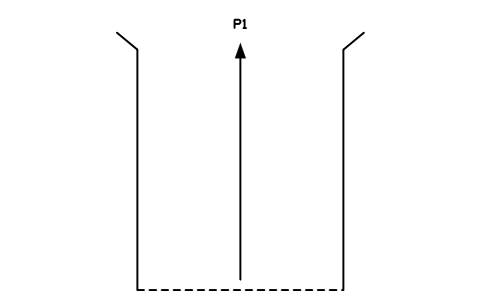

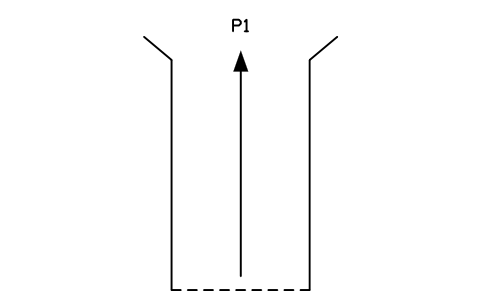

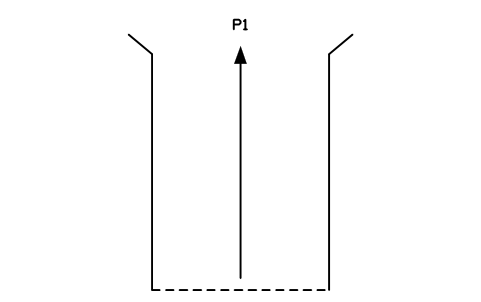

Für die Symbole von Stadionbestuhlungsplänen gibt es keine Norm. Die Blöcke folgen den gängigen Konventionen: ein Sitz als Sitzfläche mit Lehne, eine Reihe als durchgehender Streifen mit Sitzteilung, gekrümmte Blöcke auf Bögen, Treppengänge mit einer Stufe je Reihe, Vomitorien als Öffnungen in der Tribüne mit Wänden und Türmarke.

Die Blöcke sind unsere eigenen Zeichnungen, keine Kopien, und die Bibliothek ist nicht zertifiziert. Die Maße sind übliche Planungswerte; Kapazitäten, Sichtlinien, Treppenbreiten und Fluchtbreiten hängen von Ihrer Behörde und den Regeln der Sportart ab. Prüfen Sie jedes Teil dagegen und gegen die Planung Ihres Ingenieurs oder Architekten.

Was sich in den Versionen geändert hat

Version 1.0 · 30. Oktober 2026

Neue Symbole (143)

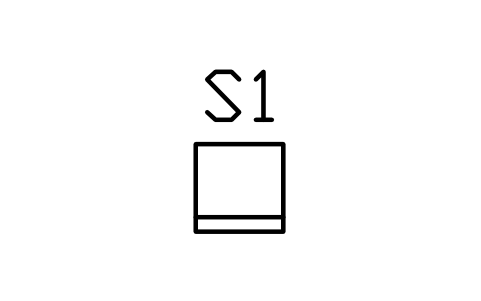

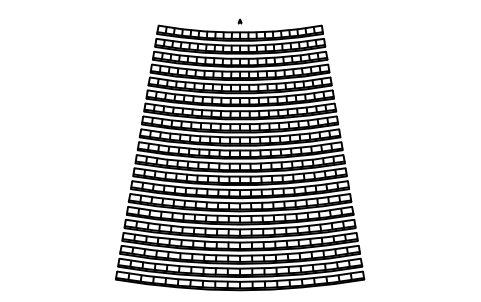

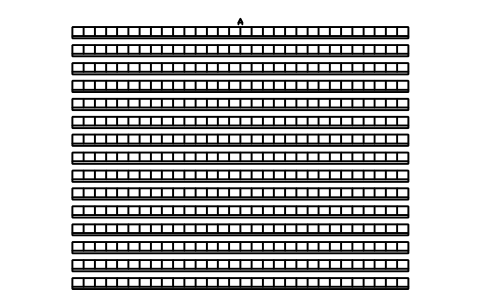

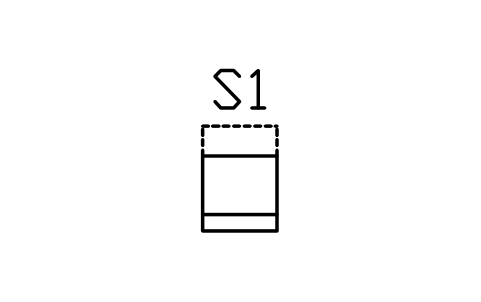

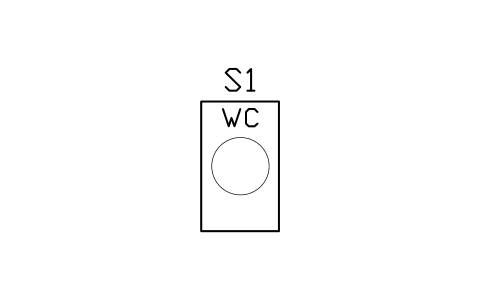

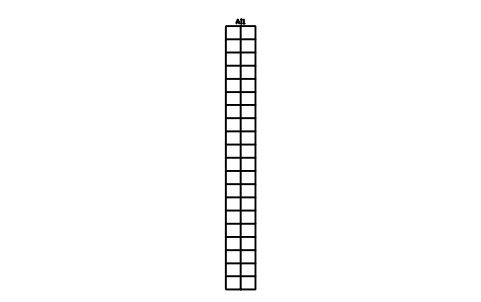

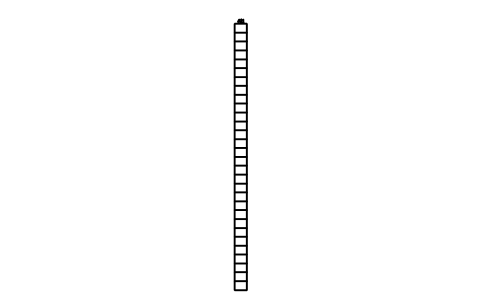

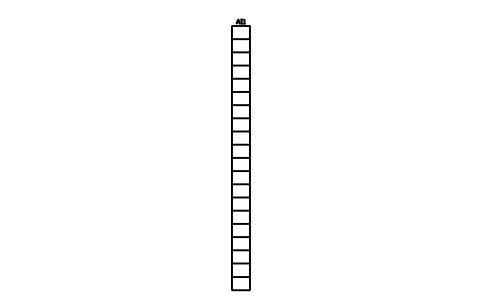

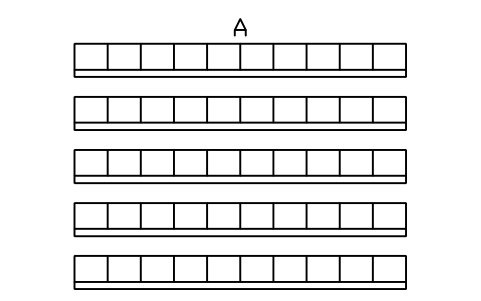

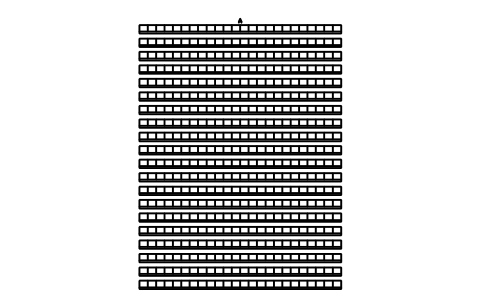

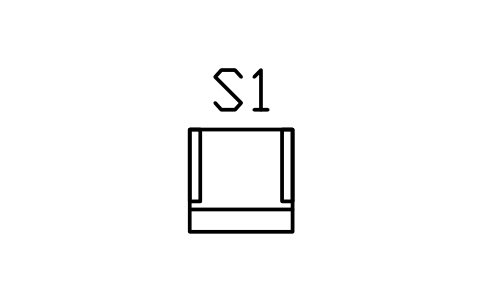

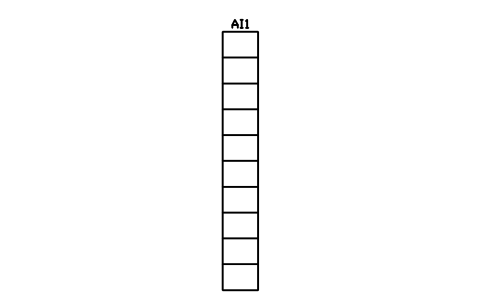

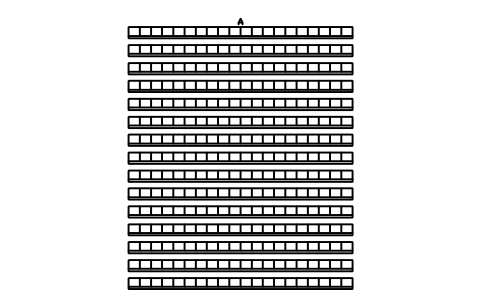

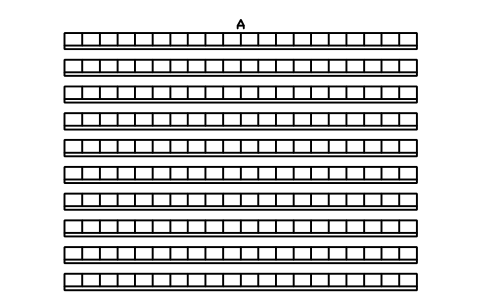

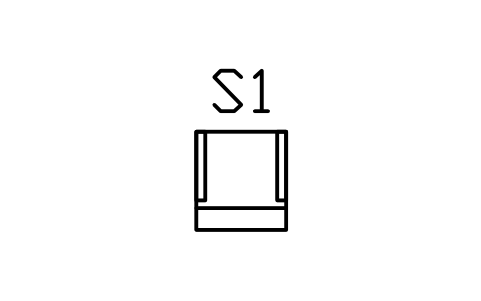

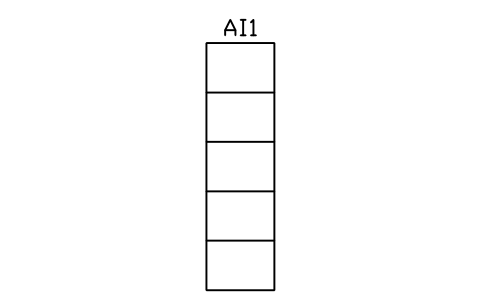

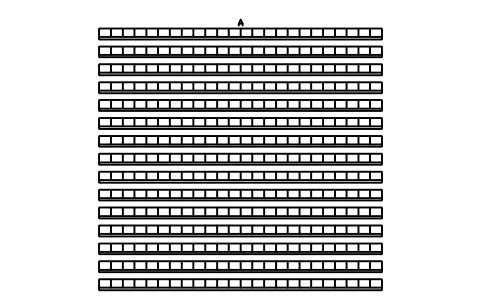

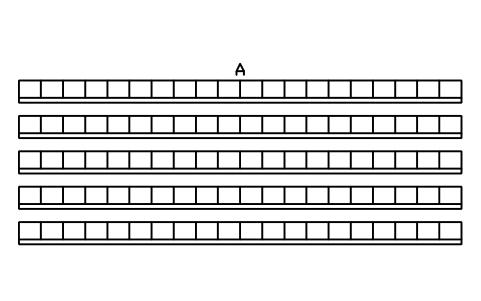

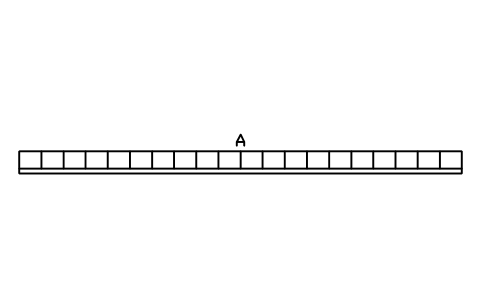

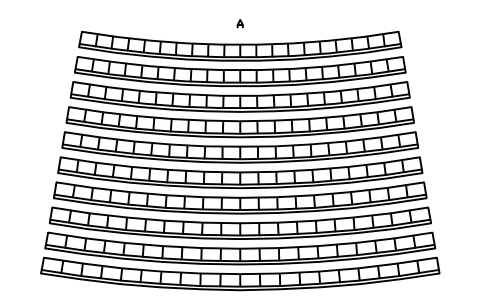

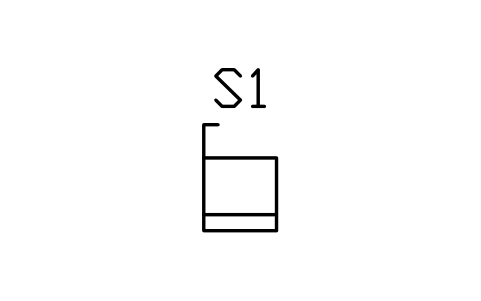

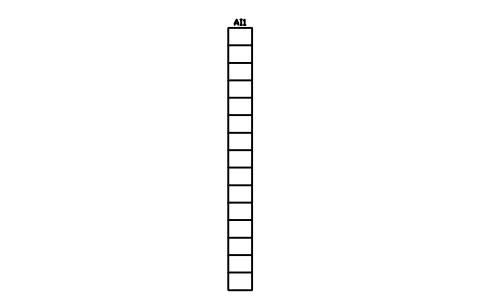

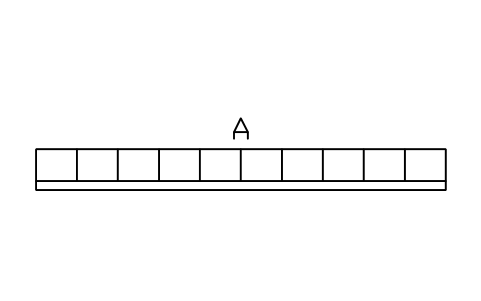

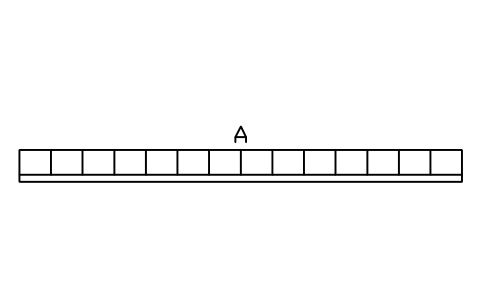

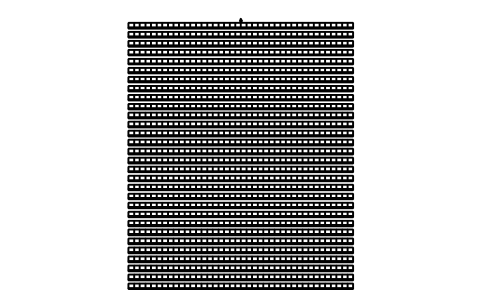

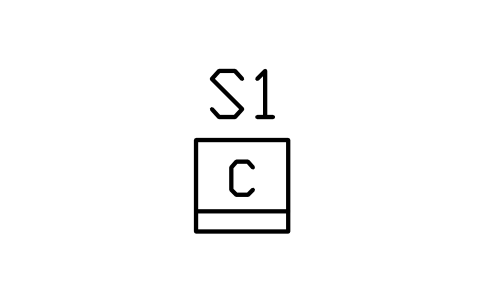

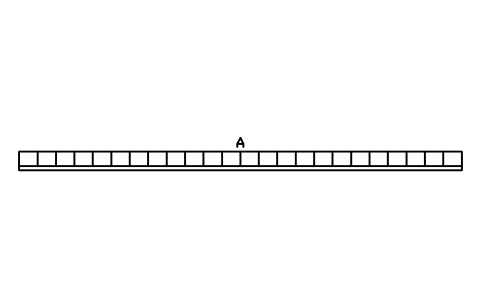

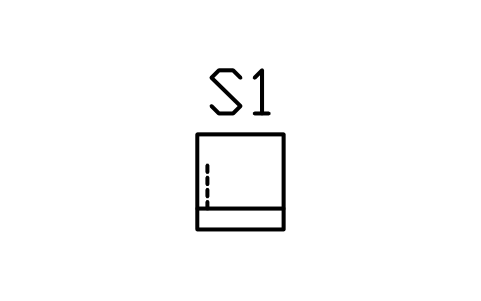

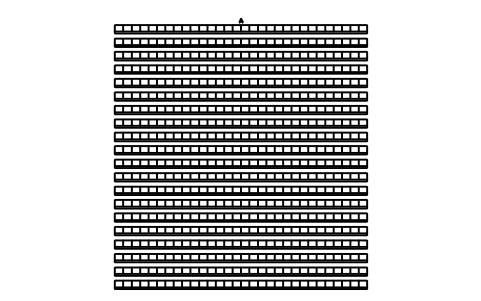

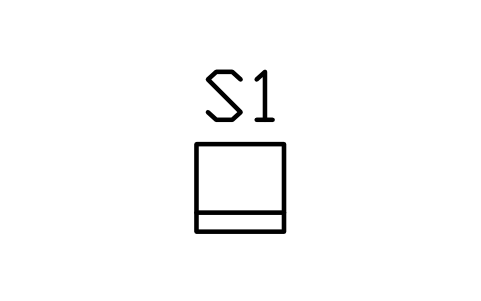

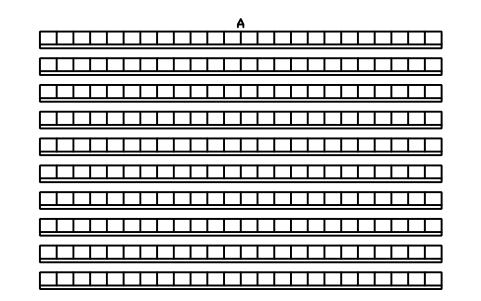

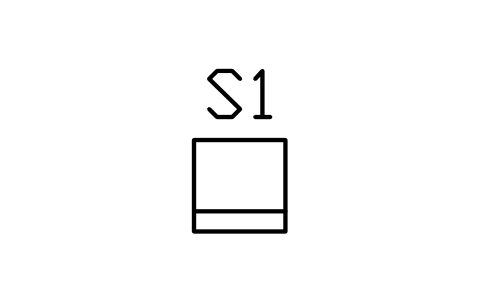

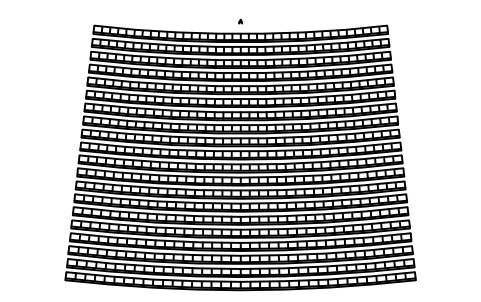

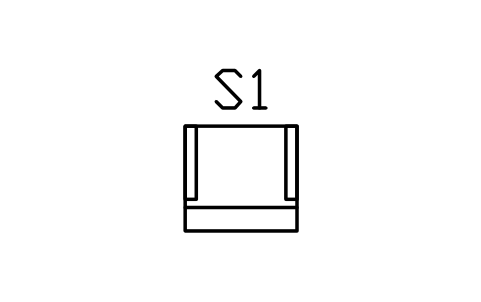

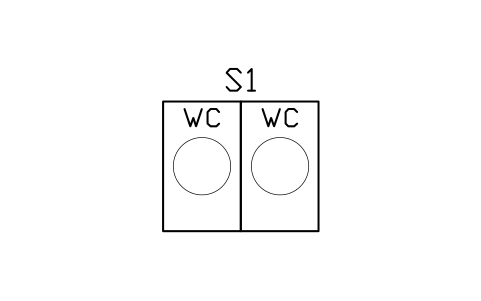

Sitz, fest, 500 x 500 · Sitz, fest, 450 x 450 · Sitz, klappbar, 500 x 550 · Sitz, Clubsitz, mit Armlehnen, 550 · Sitz, Premiumsitz, mit Armlehnen, 650 · Sitz, Logen- oder Boxensitz, 750 · Bankplatz mit Rückenlehne, 450 · Sitz, Gangsitz, 500 x 500 · Rollstuhlplatz, 900 x 1500 · Rollstuhlplatz, 1800 x 1500 · Begleitsitz neben dem Rollstuhlplatz · Sitz für Gehbehinderte, extra Beinfreiheit · Sitzreihe, 10 Sitze · Sitzreihe, 14 Sitze · Sitzreihe, 20 Sitze · Sitzreihe, 24 Sitze · Sitzblock, 5 Reihen x 10 · Sitzblock, 5 Reihen x 20 · Sitzblock, 10 Reihen x 14 · Sitzblock, 10 Reihen x 20 · Sitzblock, 10 Reihen x 24 · Sitzblock, 15 Reihen x 20 · Sitzblock, 15 Reihen x 30 · Sitzblock, 20 Reihen x 24 · Sitzblock, 20 Reihen x 30 · Sitzblock, 30 Reihen x 40 · Sitzblock, 760 Reihe, 10 x 20 · Sitzblock, 760 Reihe, 15 x 24 · Gekrümmter Sitzblock R20 m, 10 Reihen x 16 · Gekrümmter Sitzblock R30 m, 10 Reihen x 20 · Gekrümmter Sitzblock R30 m, 20 Reihen x 20 · Gekrümmter Sitzblock R50 m, 10 Reihen x 24 · Gekrümmter Sitzblock R50 m, 20 Reihen x 30 · Gekrümmter Sitzblock R80 m, 20 Reihen x 36 · Treppengang 1100, 5 Reihen · Treppengang 1100, 10 Reihen · Treppengang 1100, 15 Reihen · Treppengang 1100, 20 Reihen · Treppengang 1100, 30 Reihen · Treppengang, Mittelhandlauf, 10 Reihen · 103 weitere

Häufige Fragen

Welche Sitz- und Reihenmaße verwenden die Blöcke?
Einen Sitzabstand von 500 mm und einen Reihenabstand von 800 mm, bei zwei engen Blöcken 760 mm; Sitze von 500 x 500 und 450 x 450 sowie Klapp-, Club-, Premium-, Logen- und Bankplätze; Treppengänge von 1100 mm; Rollstuhlplätze von 900 x 1500 und 1800 x 1500 mit Begleitsitz. Die Maße stehen in den Attributen jedes Blocks.
Garantieren die Blöcke Sichtlinien oder Fluchtwegnachweise?

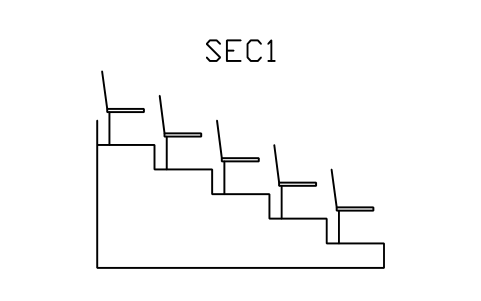

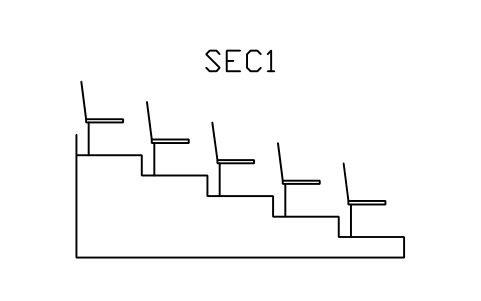

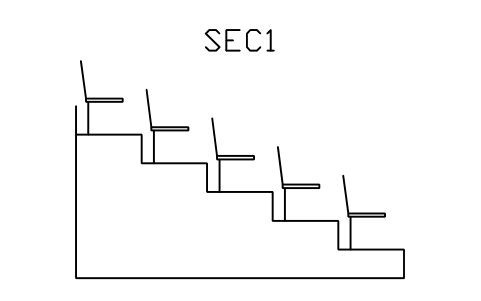

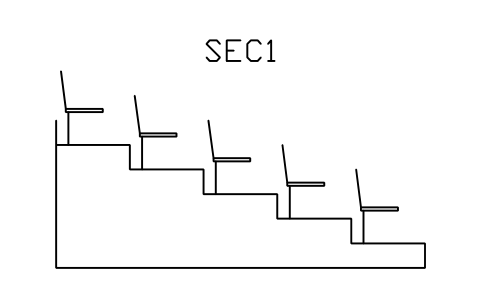

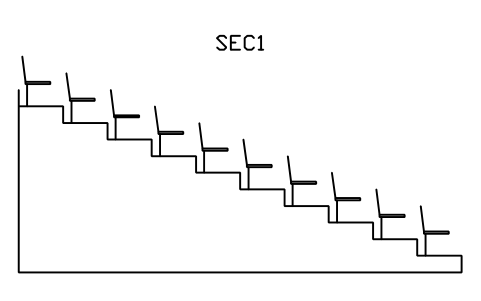

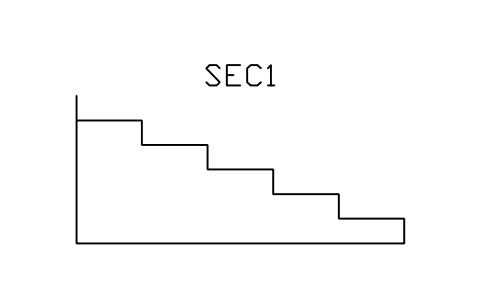

Nein. Es sind Zeichenteile. Sichtlinien, Steigung und Auftritt, Treppenbreiten, Kapazitäten und die Räumungszeit bestimmen die Regeln, die für Ihr Projekt gelten; die Tribünenschnitte zeigen fünf Steigungen von 200 bis 400 mm, damit Sie das berechnete Profil zeichnen können.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht; Näheres in den Nutzungsbedingungen der Bibliothek.
Wie baue ich eine ganze Tribüne auf?

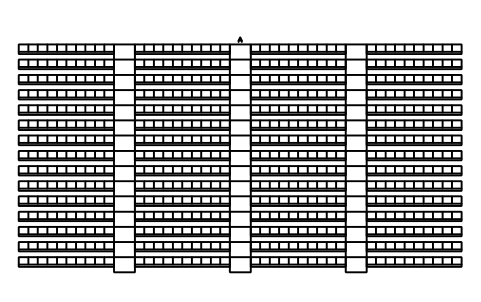

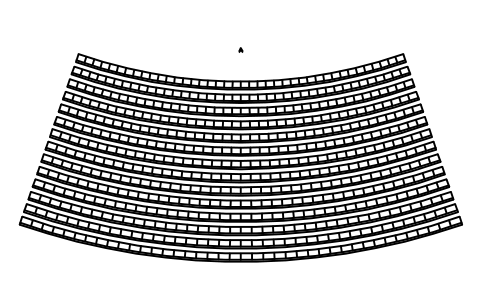

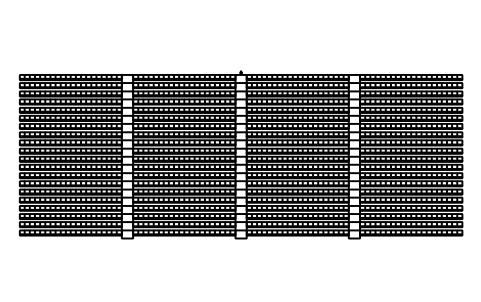

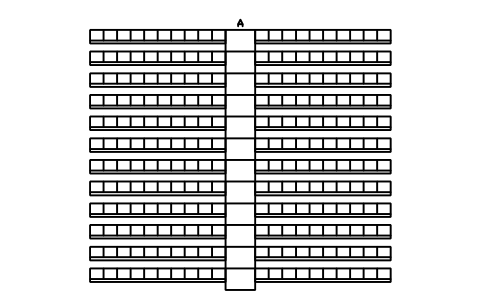

Setzen Sie einen Tribünenschnitt für das Profil, dann im Grundriss von der ersten Reihe nach hinten die Sitzblöcke und Treppengänge, danach Vomitorien und Quergänge und zuletzt Logen und Einrichtungen. Die vier Tribünenanordnungen mit 240, 560, 600 und 1600 Sitzen zeigen die Anordnung als Ausgangspunkt.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
