Kostenlose Sportplatz- und Spielfeldblöcke für AutoCAD (DWG): Fußball, Basketball, Tennis, Laufbahn, Schwimmbad

Zu den Maßen

Die Spielfelder verwenden die Maße, die die internationalen Verbände veröffentlichen: zum Beispiel 105 x 68 m für einen Fußballplatz, 28 x 15 m für ein FIBA-Basketballfeld, 23,77 x 10,97 m für einen Tennisplatz und 13,4 x 6,1 m für ein Badmintonfeld. Regeln ändern sich, nationale und Jugendversionen weichen ab; prüfen Sie vor dem Bau die aktuellen Regeln Ihres Verbands.

Die Blöcke sind eigene Zeichnungen der üblichen Maße, vereinfacht, wo ein Detail im Plan keine Rolle spielt, und die Bibliothek ist nicht zertifiziert. Sie dient dazu, eine Anlage zu planen, nicht um nachzuweisen, dass ein Spielfeld für Wettkämpfe zugelassen ist. Auslaufflächen, Beläge, Beleuchtung und Sicherheitsabstände entnehmen Sie den Regeln Ihres Verbands und den örtlichen Vorschriften.

Häufige Fragen

Welche Elemente enthält die Bibliothek?

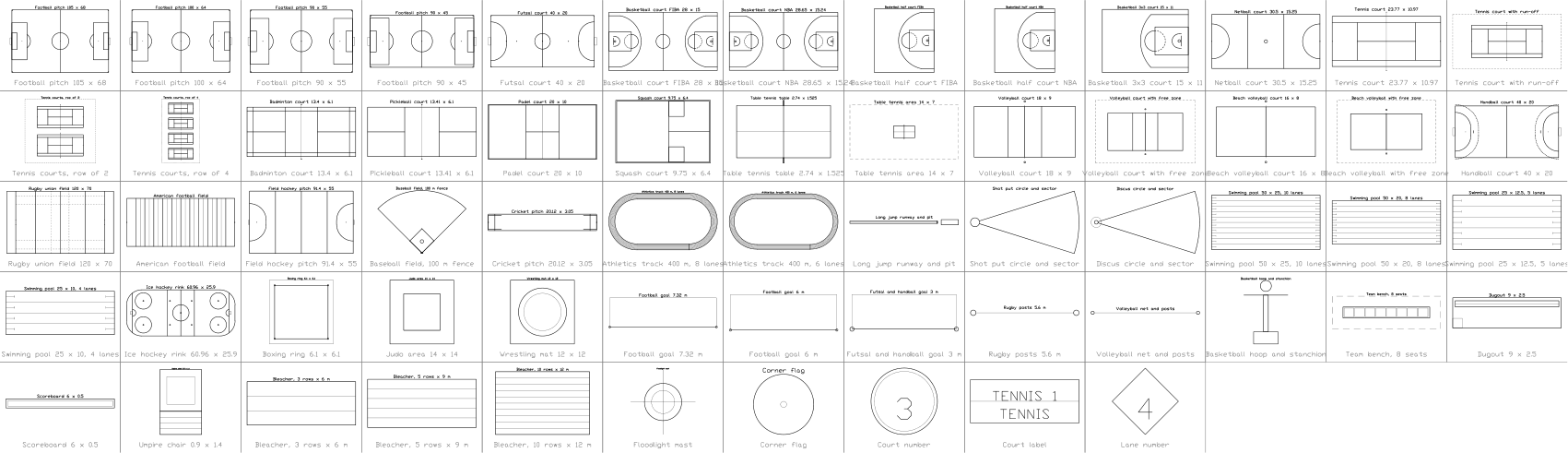

Spielfelder für Fußball, Futsal, Handball, Basketball, Netball, Tennis, Badminton, Pickleball, Padel, Squash, Tischtennis, Volleyball, Beachvolleyball, Rugby, American Football, Feldhockey, Baseball und Cricket, eine Laufbahn mit Sprung- und Wurfanlagen, Schwimmbecken, ein Eisfeld, ein Boxring sowie Judo- und Ringerflächen, Ausstattung wie Tore, Bänke und Tribünen und 3 Layout-Marker. Die Seite oben listet jede Gruppe mit ihrer Anzahl.

Kann ich die Blöcke für eine Schule oder einen Verein mit kleineren Feldern nutzen?

Ja, für die enthaltenen Größen, etwa den 90 x 45 m großen Platz, das 3x3-Basketballfeld, die Halbfelder, die 25-m-Becken und Pickleball. Für eine andere Größe zerlegen Sie den Block und strecken die Kontur oder zeichnen die Linien mit den Feldblöcken als Vorlage.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

Zeigt die Bibliothek, dass ein Spielfeld die Wettkampfregeln erfüllt?

Nein. Die Blöcke helfen beim Zeichnen und Planen, sie prüfen nichts. Auslaufflächen, Linienbreiten, Beläge und Beleuchtung hängen von Sportart, Spielklasse und Verband ab; entnehmen Sie sie den geltenden Regeln.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
