Sportplatz-Plan: DWG-Beispiel eines Padel- und Pickleball-Clubs mit Plätzen, Flutlicht und Zäunen

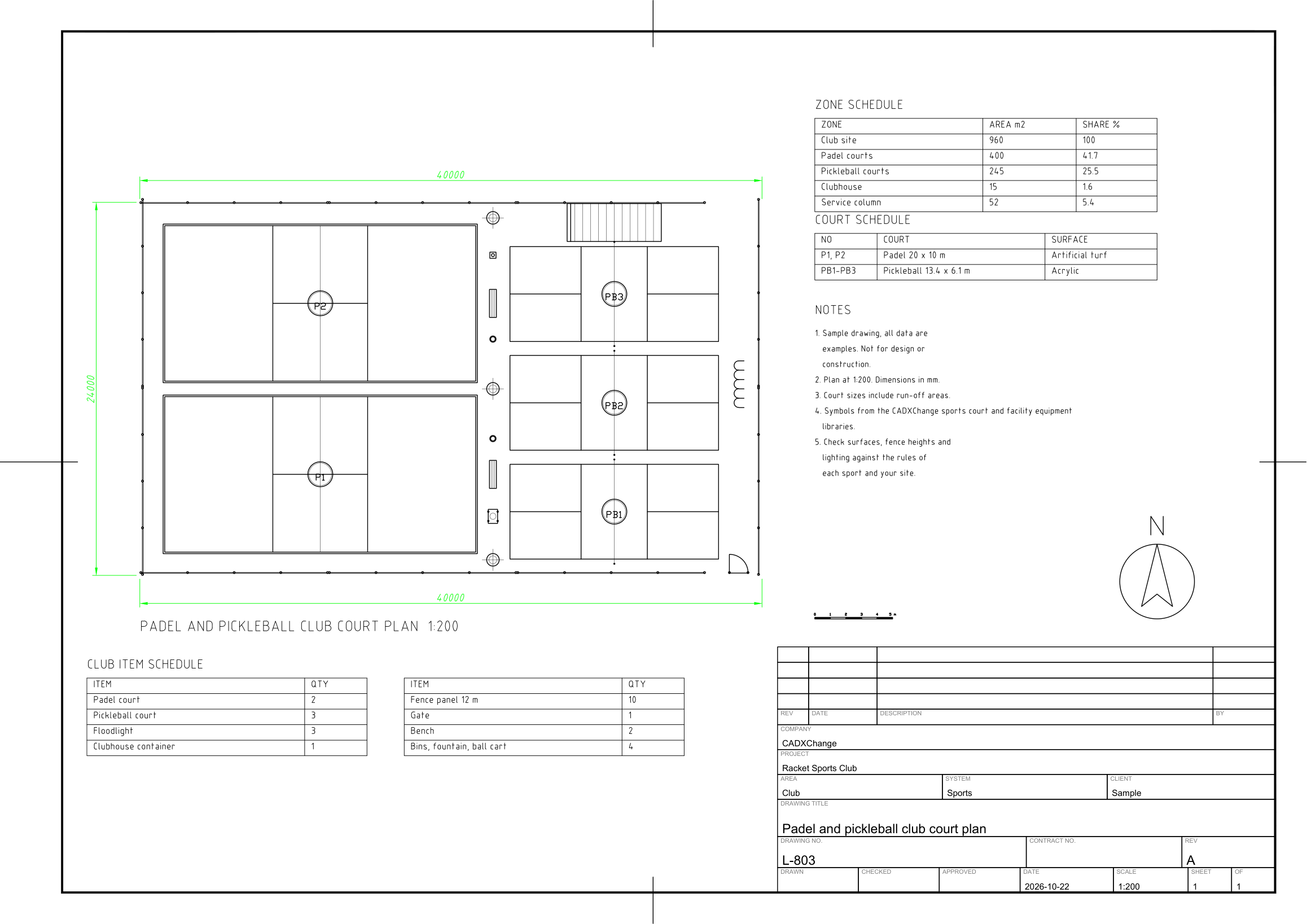

Ein fertiger Plan eines Racketsport-Clubs mit 40 x 24 m im Maßstab 1:200. In der westlichen Hälfte liegen zwei Padelplätze mit Glaswänden (20 x 10 m), in der östlichen drei Pickleballplätze (13,4 x 6,1 m) samt Auslauf. Der Servicestreifen dazwischen trägt drei Flutlichtmasten, zwei Bänke, zwei Abfallbehälter, einen Trinkbrunnen und einen Ballwagen. Das Clubhaus aus einem Container steht an der Nordostecke, der Fahrradständer an der Ostseite; Zaunfelder schließen die Anlage ein, am Eingang gibt es ein Tor. Der Plan hat Platznummern, Gesamtmaße, eine Zonenliste, eine Platzliste, eine Ausstattungsliste, Hinweise, Nordpfeil, Maßstabsbalken und ein ausgefülltes Schriftfeld. Jedes Element ist ein Block in Originalgröße; Plätze tragen Größe und Belag, Ausstattung trägt Größe und Material als Attribute.

Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr.

ZIP herunterladen Im Browser ansehen

Version 1.0 · aktualisiert am 22. Oktober 2026

Diese Beispielzeichnung verwendet

Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.

Das steckt im ZIP

Sports-Court-Plan-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format)
Architectural-Template-ISO-A3.dwt
Vorlage (DWT), auf der die Zeichnung entstanden ist
CADXChange-Monochrome.ctb
Plotstil-Tabelle (CTB), die alle Farben schwarz druckt
README.txt
README mit Layerliste und Hinweisen zur Nutzung

Die Vorlage

Die Architekturvorlage enthält 10 Layer mit Farben, Linienstärken und Linientypen (Wände, Bodenbeläge, verdeckte Elemente, Stützenraster, Symbole, Fluchtwege, Kennzeichnungen, Bemaßung, Text und Hinweise), die Textstile ISO-2.5 bis ISO-5, den Bemaßungsstil ISO-25 und ein ISO-A3-Layout mit Schriftfeld und Änderungstabelle. Die Layernamen sind eine verbreitete Konvention, keine Norm; passen Sie sie an die Regeln Ihres Unternehmens an.

Definierte Layer

Alle Layer der Vorlage mit Farbe, Linienstärke und Linientyp und mit der Zahl der Objekte dieses Beispiels auf dem Layer. Layer, die das Beispiel nicht nutzt, sind trotzdem definiert und stehen für Ihre eigene Zeichnung bereit.

Layer	Farbe	Linienstärke	Linientyp	Verwendung	Objekte hier
Architektur-Layer
ARCH-WALL	7	0.50 mm	Continuous	Wände und Trennwände im Grundriss	hier nicht genutzt
ARCH-FLOOR	9	0.13 mm	Continuous	Bodenbeläge, Teppiche und Bodenmuster	hier nicht genutzt
ARCH-HIDDEN	8	0.18 mm	HIDDEN	Elemente über oder hinter der Schnittebene	hier nicht genutzt
ARCH-GRID	1	0.13 mm	DASHDOT	Stützenraster	hier nicht genutzt
SYMBOL	7	0.25 mm	Continuous	Symbole (der Layer der Symbolbibliotheken)	34
ARCH-ESCAPE	3	0.35 mm	DASHED	Fluchtwege	hier nicht genutzt
ARCH-TAG	7	0.18 mm	Continuous	Raum-, Tür- und Fensterkennzeichen	hier nicht genutzt
ARCH-DIM	3	0.18 mm	Continuous	Bemaßung	3
ARCH-TEXT	7	0.18 mm	Continuous	Allgemeiner Text und Tabellen	88
ARCH-NOTES	7	0.18 mm	Continuous	Hinweise und Legenden	11
Blatt- und Symbol-Layer
0	7	Standard	Continuous	Standard-Layer, leer lassen	hier nicht genutzt
FRAME	7	Standard	Continuous	Blattrahmen	5
TITLEBLOCK	7	Standard	Continuous	Schriftfeld und Änderungstabelle	1
VIEWPORT	8	Standard	Continuous	Layout-Ansichtsfensterrahmen (wird nicht geplottet)	2
DRAWING-AREA	8	Standard	Continuous	Grenze des Zeichenbereichs im Modellbereich (wird nicht geplottet)	2

Definierte Stile

Die Textstile, der Bemaßungsstil und die Linientypen, die die Vorlage definiert, damit Sie sie nicht in jeder neuen Zeichnung einrichten müssen.

Art	Name	Einstellungen
Textstil	ISO	isocp.shx, 15°, variable Höhe
Textstil	ISO-2.5	isocp.shx, 15°, 2.5 mm hoch
Textstil	ISO-3.5	isocp.shx, 15°, 3.5 mm hoch
Textstil	ISO-5	isocp.shx, 15°, 5 mm hoch
Textstil	TB-en	Arial, vom Schriftfeld verwendet
Bemaßungsstil	ISO-25	Text 2.5 mm, Pfeile 2.5 mm, Maßhilfslinien 1.25 mm über die Maßlinie hinaus und 0.625 mm vom Objekt entfernt, Maßlinienabstand 3.75 mm, 0 Nachkommastellen
Linientyp	Continuous	Volllinie
Linientyp	DASHED	Strichlinie
Linientyp	DASHDOT	Strichpunktlinie
Linientyp	CENTER	Mittellinie
Linientyp	PHANTOM	Strich-Zweipunkt-Linie
Linientyp	HIDDEN	Verdeckte Linie

Blatt- und Zeichnungseinrichtung

Wie das Blatt eingerichtet ist, damit Ihre eigenen Zeichnungen genauso drucken.

Blatt: ISO A3 quer, 420 × 297 mm.
Layout: Ein Layout namens ISO-A3, im Maßstab 1:1 auf randlosem A3-Papier geplottet, also ohne Druckerrand.
Rahmen: 20 mm vom linken Rand (Heftrand), 10 mm von den übrigen Rändern; der Zeichenbereich darin misst 390 × 277 mm.
Modellbereich: Einheiten sind Millimeter. Der Zeichenbereich wird 1:1 angezeigt, 1 mm in der Zeichnung ist also 1 mm auf dem Papier.
Schriftfeld: 160 × 79 mm unten rechts, oben mit einer vierzeiligen Änderungstabelle, darunter Felder für Firma, Projekt, Titel und Freigabe.
Schrifthöhe: 2,5 mm für Beschriftungen und Hinweise, 3,5 mm und 5 mm für Überschriften.
Linientypfaktor: 1, die Striche sind für das Plotten im Maßstab 1:1 bemessen.
Plotstil: Keiner gesetzt. Wählen Sie für Schwarzweißdrucke in der Seiteneinrichtung die CTB aus dem ZIP.

Felder des Schriftfelds

Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.

Attribut	Feld auf dem Blatt	Wert in diesem Beispiel
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Racket Sports Club
AREA	AREA	Club
SYSTEM	SYSTEM	Sports
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Padel and pickleball club court plan
DRAWING_NO	DRAWING NO.	L-803
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-22
SCALE	SCALE	1:200
SHEET	SHEET	1
SHEET_OF	OF	1

Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).

Blöcke in der Zeichnung

Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.

Symbol	Block	Anzahl
Maschendrahtzaun, 12 m	SFE_FENCE_CHAIN	10
Spielfeldnummer	SPT_COURT_NUMBER	5
Pickleball-Feld 13.41 x 6.1	SPT_PICKLEBALL	3
Flutlichtmast	SPT_FLOODLIGHT	3
Padel-Platz 20 x 10	SPT_PADEL	2
Parkbank 1.8 m	SFE_BENCH_PARK	2
Abfalleimer	SFE_LITTER_BIN	2
Trinkbrunnen	SFE_DRINK_FOUNTAIN	1
Ballwagen	SFE_BALL_CART	1
Lagercontainer 20 ft	SFE_CONTAINER_20FT	1
Fahrradständer, 5 Fahrräder	SFE_BIKE_RACK_5	1
Zauntor 1.2 m	SFE_FENCE_GATE	1
Nordpfeil	ARCH_NORTH_ARROW	1
Maßstabsleiste, 5 m	ARCH_SCALE_BAR	1

Betriebsmittelliste

Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.

Kennzeichen	Beschreibung	Auf dem Blatt sichtbar
P1	SpielfeldnummerSPT_COURT_NUMBER	COURT_NO = P1
P2	SpielfeldnummerSPT_COURT_NUMBER	COURT_NO = P2
PB1	SpielfeldnummerSPT_COURT_NUMBER	COURT_NO = PB1
PB2	SpielfeldnummerSPT_COURT_NUMBER	COURT_NO = PB2
PB3	SpielfeldnummerSPT_COURT_NUMBER	COURT_NO = PB3

Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.

So verwenden Sie es

Öffnen Sie die Beispielzeichnung, um zu sehen, wie Layer, Text und Schriftfeld eingesetzt werden, oder öffnen Sie sie zuerst im Browser, ganz ohne Installation.
Beginnen Sie Ihre Zeichnung mit der Vorlage (NEU, dann die DWT-Datei wählen). Für Schwarzweißdrucke kopieren Sie die CTB-Datei in den Ordner der Plotstile.
Fügen Sie Blöcke aus der Symbolbibliothek in Ihre Zeichnung ein. Die Blöcke im Beispiel sind Kopien; sie ändern sich nicht, wenn sich eine Bibliothek ändert.
Doppelklicken Sie auf das Schriftfeld, um es auszufüllen, und exportieren Sie danach die Betriebsmittelliste mit BlockSync.
