Kostenlose AutoCAD Gerätekennzeichen für Telekommunikation, Funk, Radar und Daten (DWG): IEC 60417

Telekommunikations-, Funk-, Radar- und Datenzeichen: 157 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

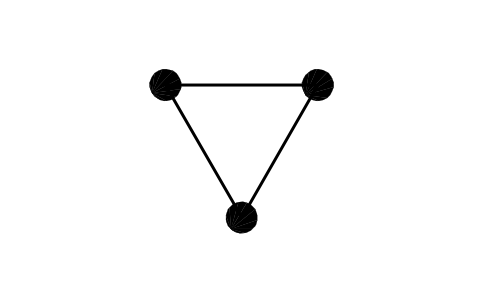

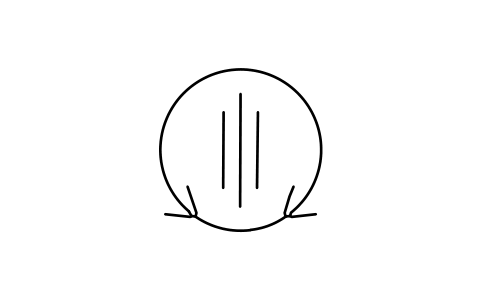

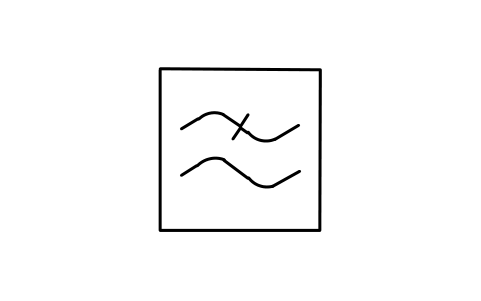

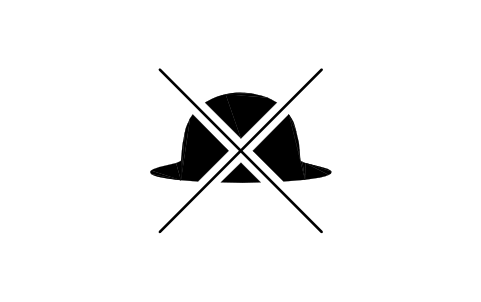

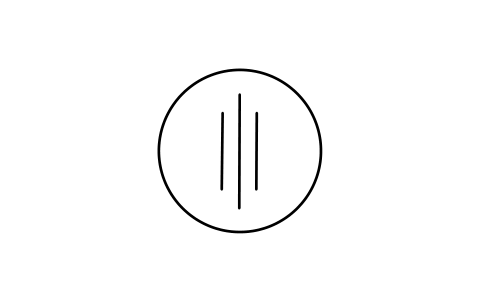

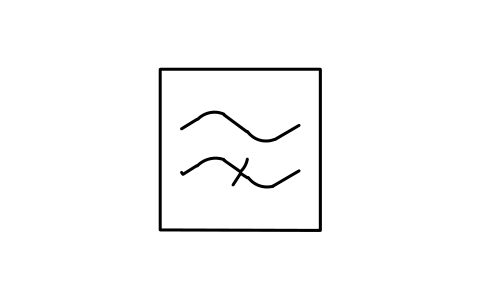

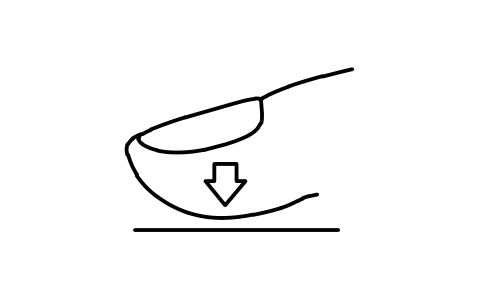

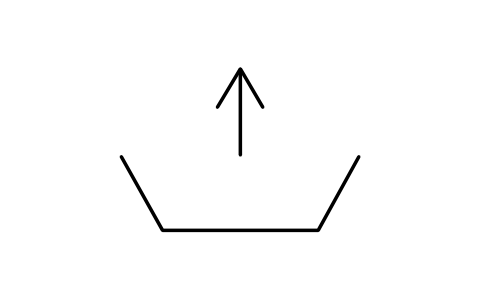

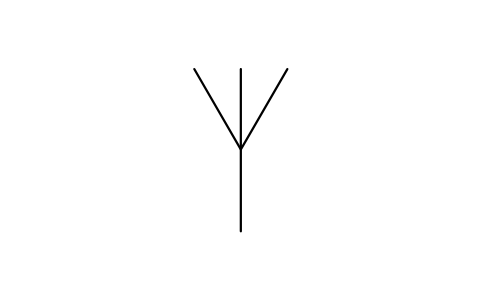

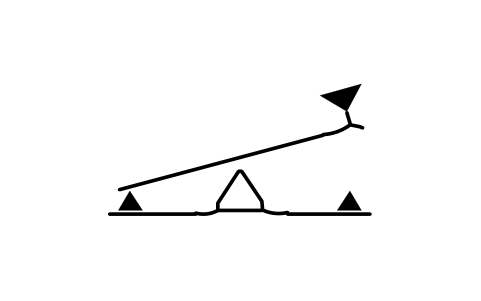

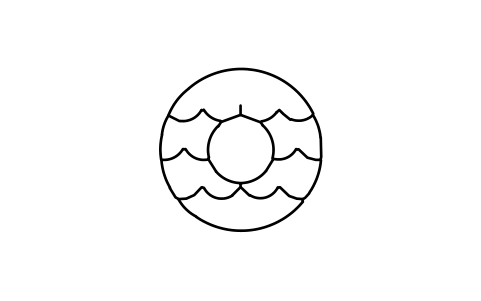

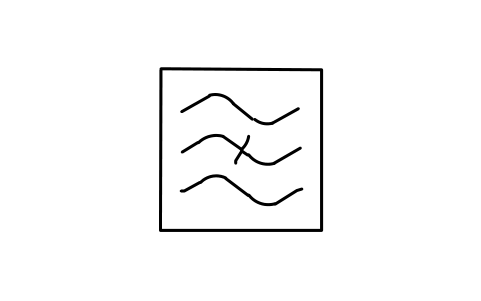

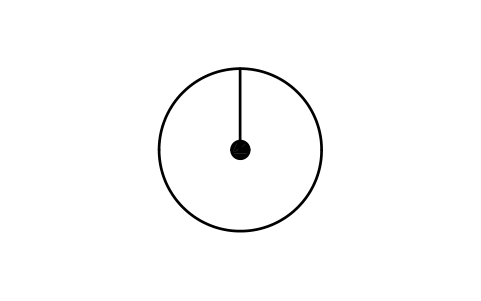

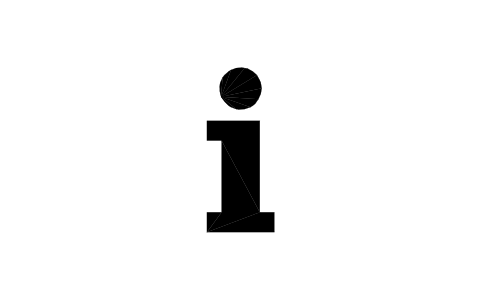

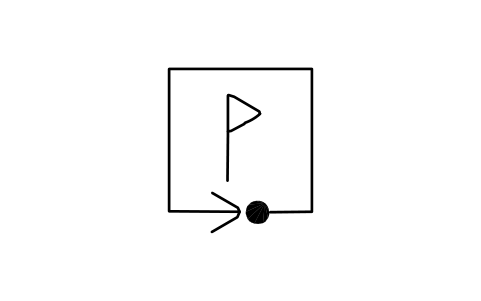

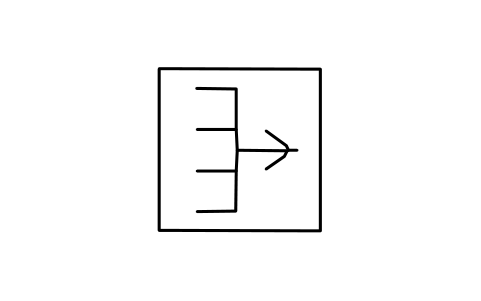

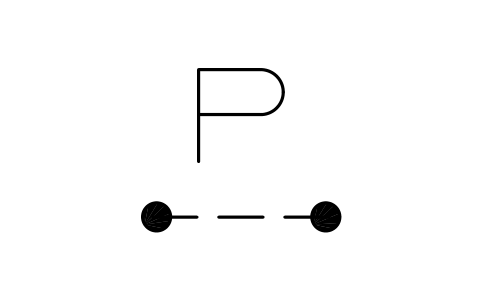

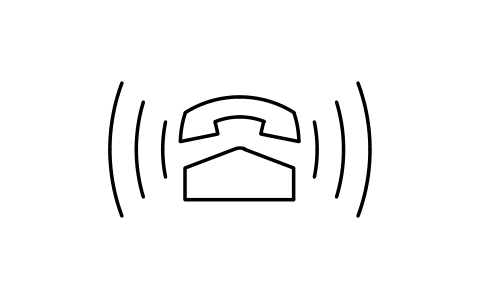

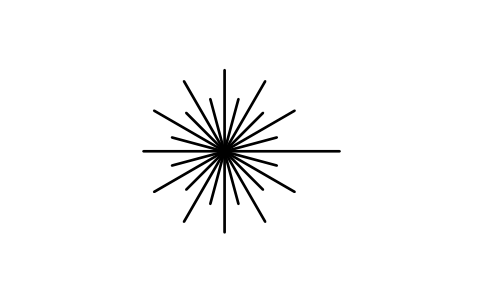

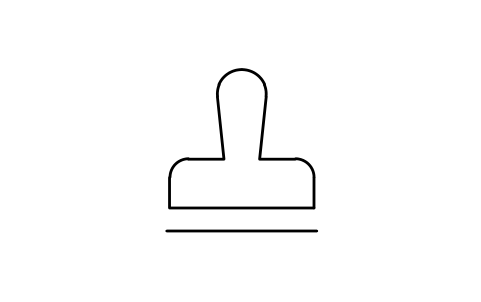

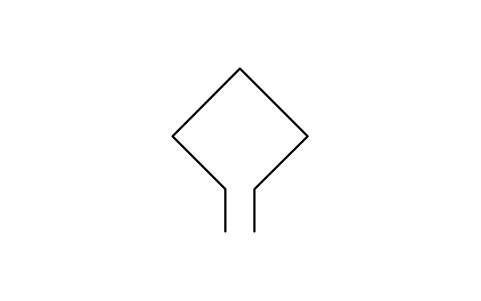

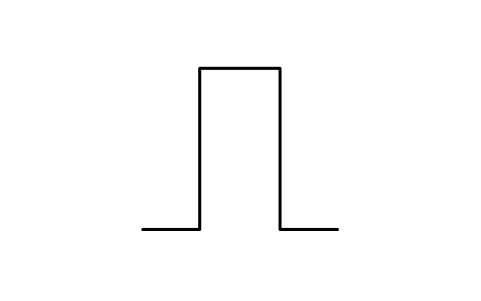

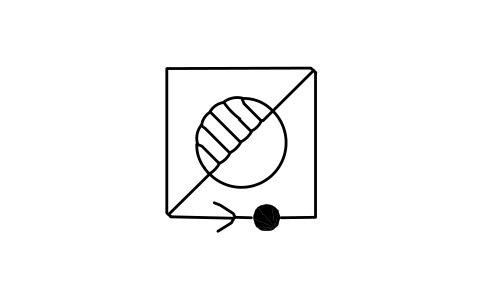

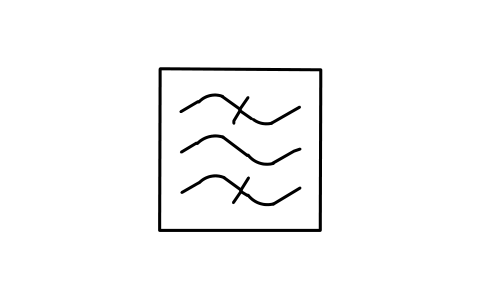

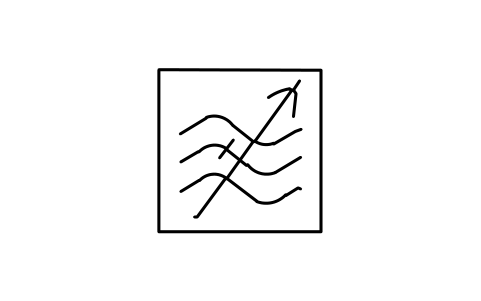

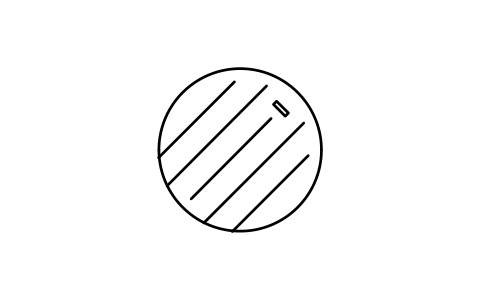

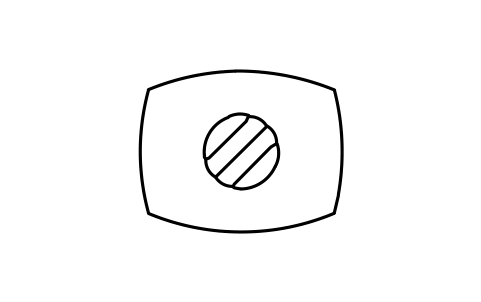

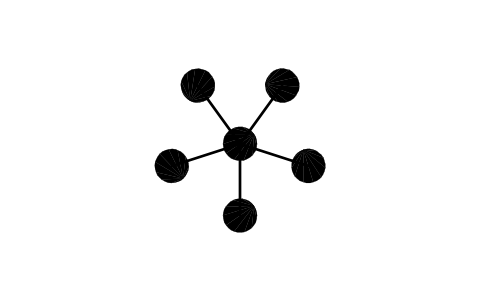

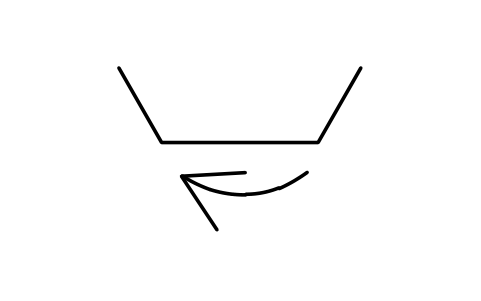

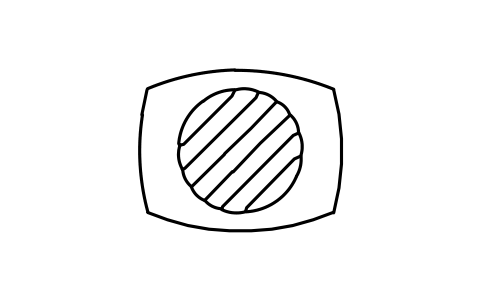

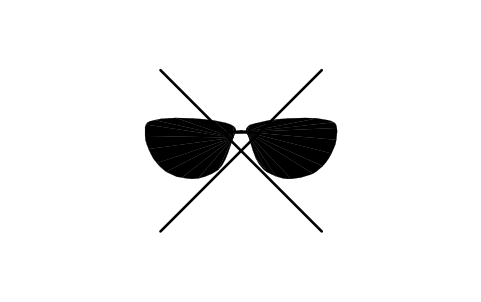

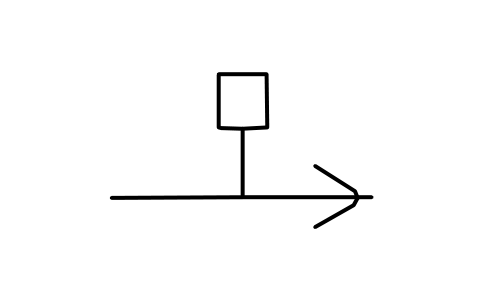

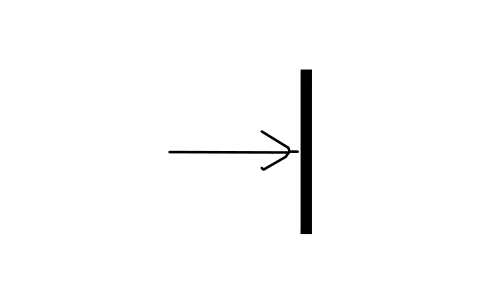

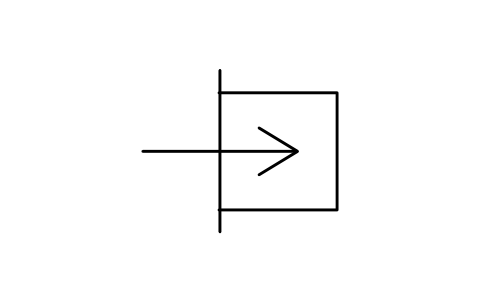

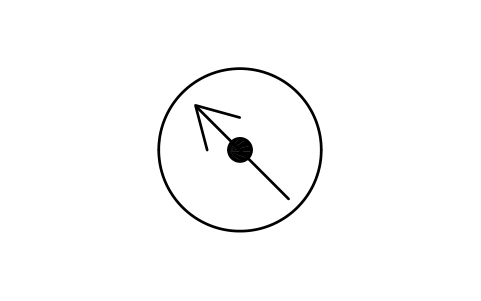

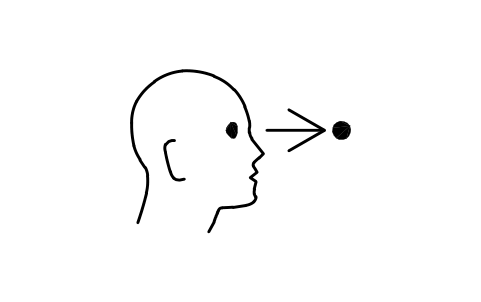

157 Gerätekennzeichen für Telekommunikation, Funk, Radar und Daten als sofort nutzbare AutoCAD-Blöcke für Produktzeichnungen, Bedienfelder, Schilder und Anleitungen: Antennen-, Filter- und Funkzeichen, Radar- und Navigationszeichen, Zeichen für Daten, Signalisierung und Übertragung, Telefondienste, Büromaschinen und Computer (Datenträger, Tastatur, Netzwerk, Kopieren und Scannen) sowie biometrische und Identifikationszeichen. Jeder Block trägt die IEC-60417-Registriernummer und die Bedeutung des Zeichens als Attribute. Zeichen für Netz, Erdung und Warnhinweise stehen in der Bibliothek der Grundzeichen, die Audio- und Fernsehzeichen in einer eigenen Bibliothek.

Version 1.0 · aktualisiert am 17. Oktober 2026

ZIP herunterladenIm Browser ansehen

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Frei nutzbar und veränderbar in Ihren eigenen Projekten, auch kommerziellen. Die ZIP-Datei enthält eine einfache DWG-Datei im AutoCAD-2018-Format und eine README; kein Add-in nötig. Bereitgestellt wie besehen, ohne Gewähr.

Verwandte Symbolbibliotheken

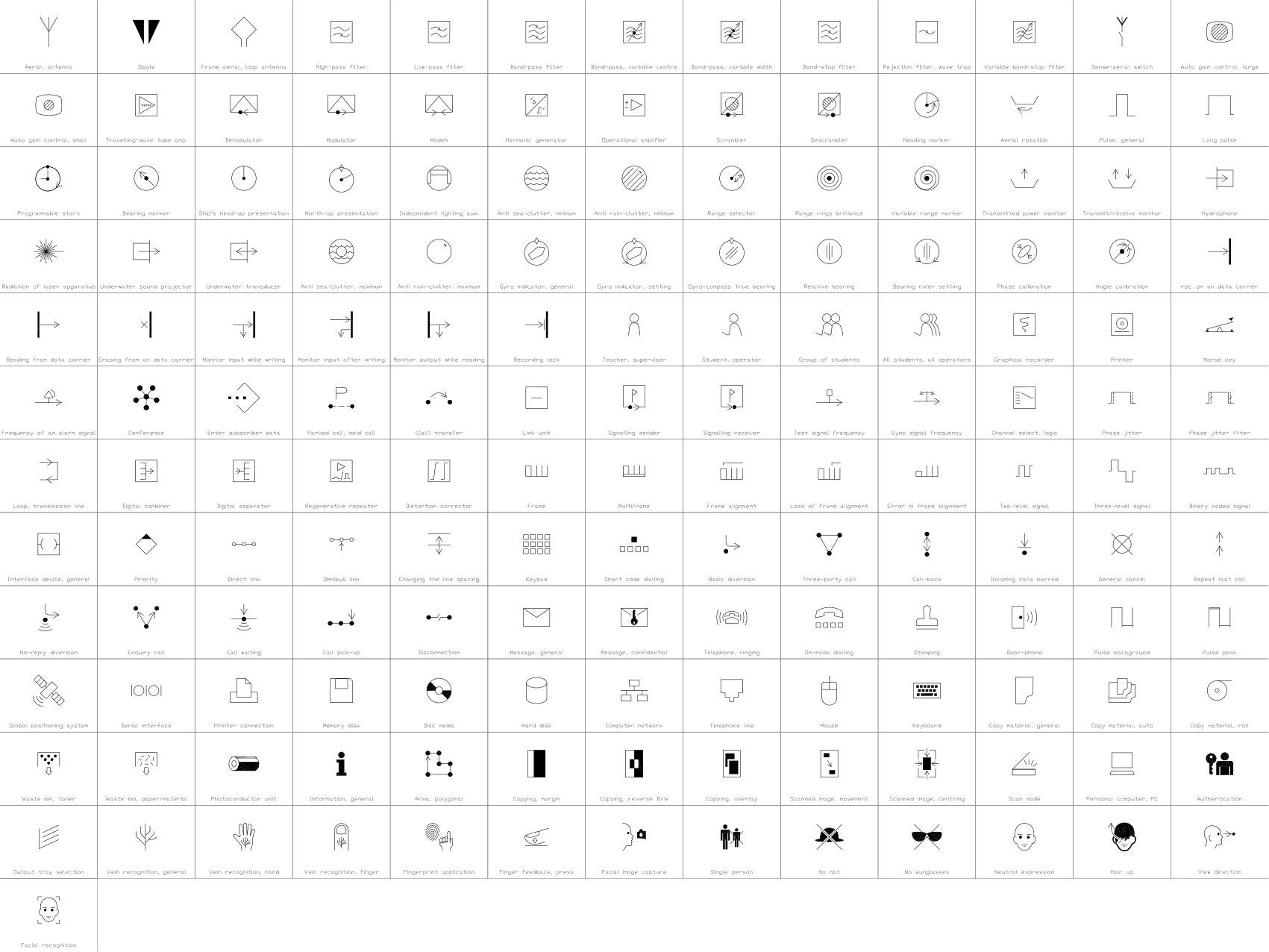

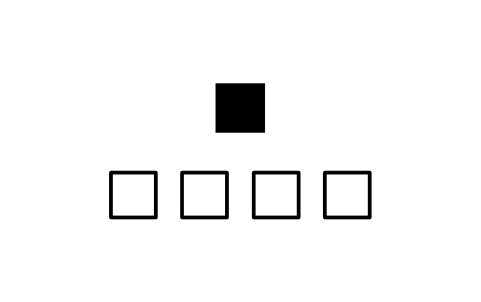

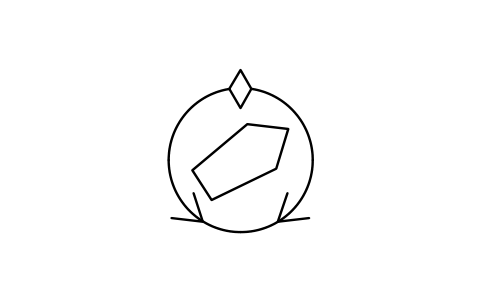

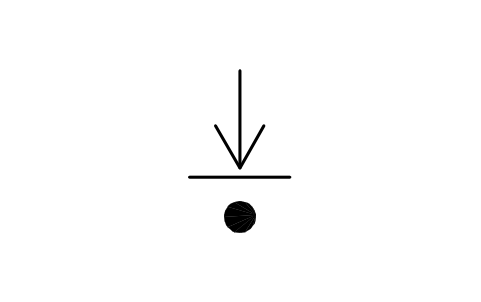

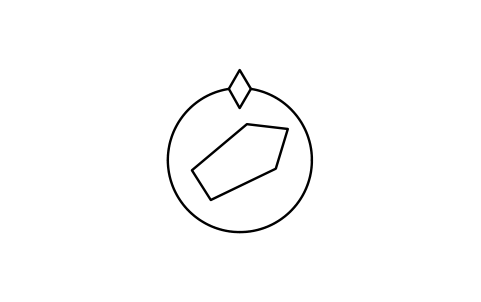

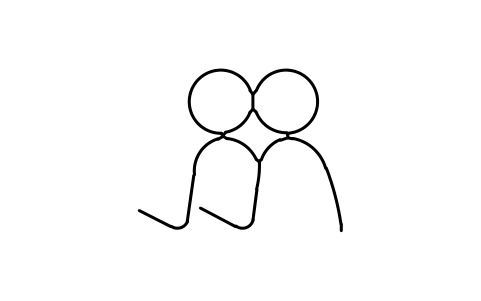

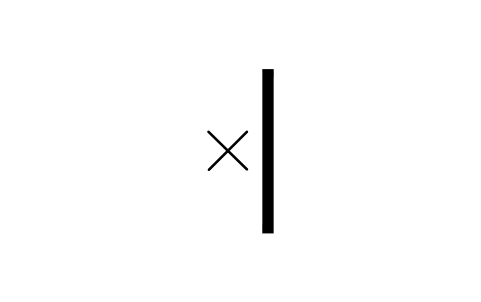

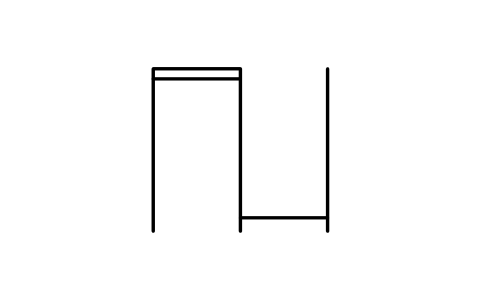

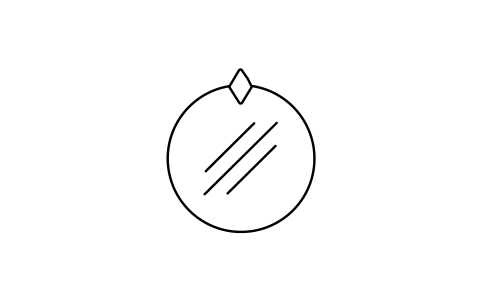

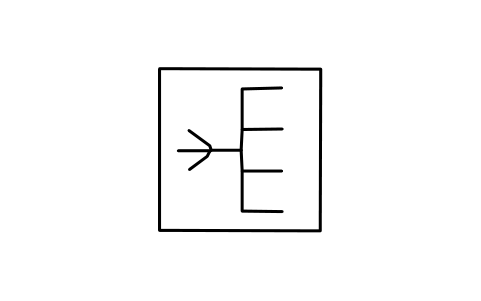

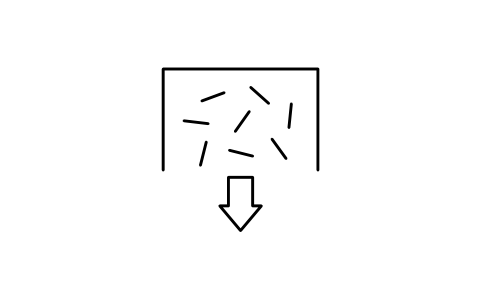

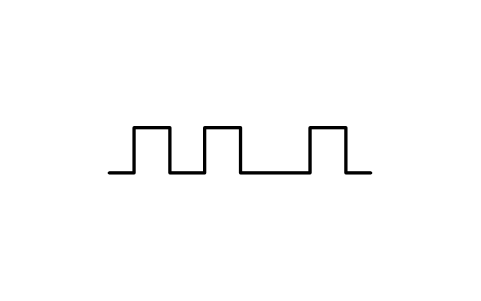

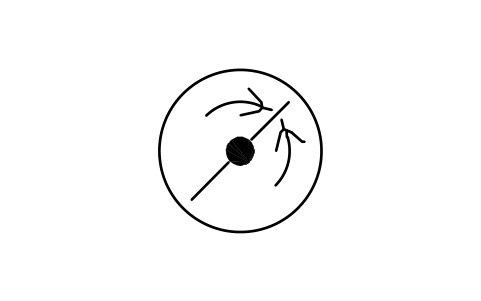

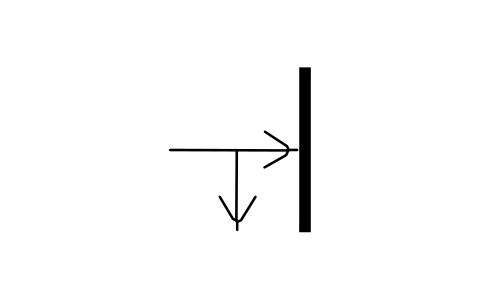

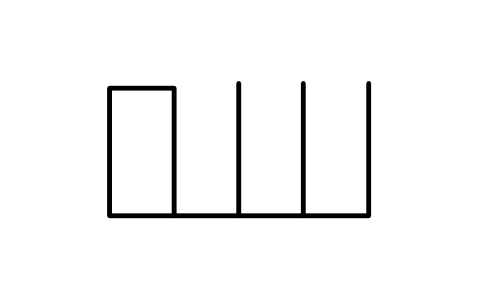

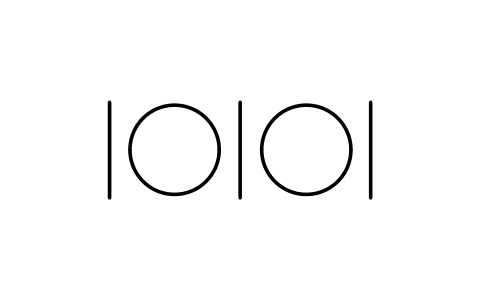

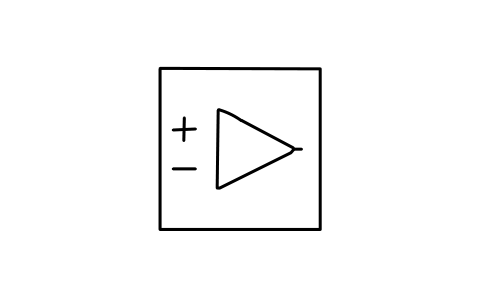

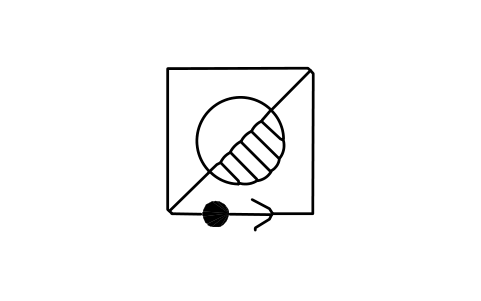

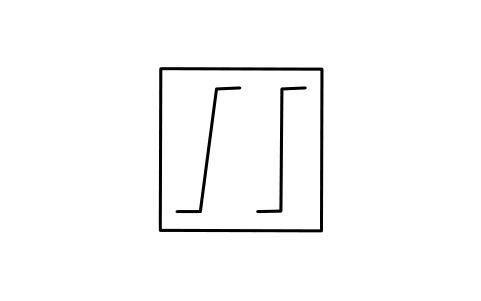

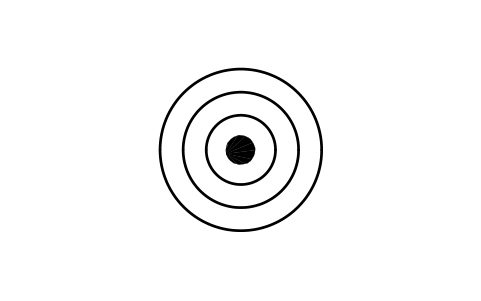

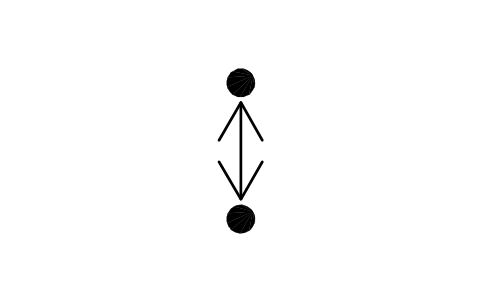

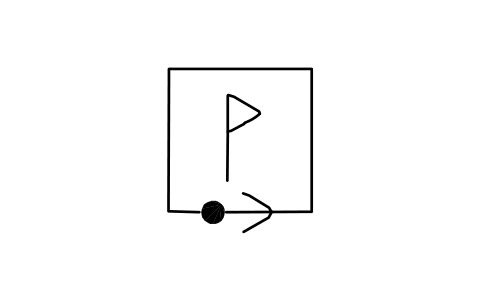

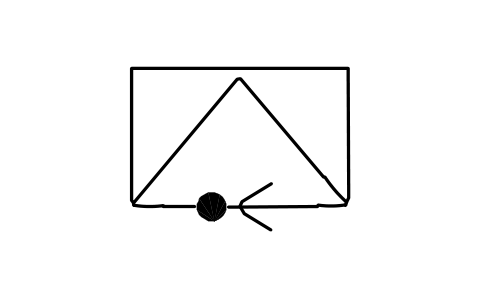

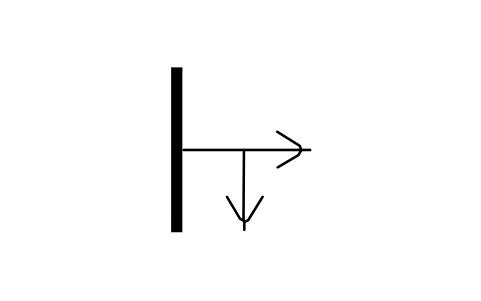

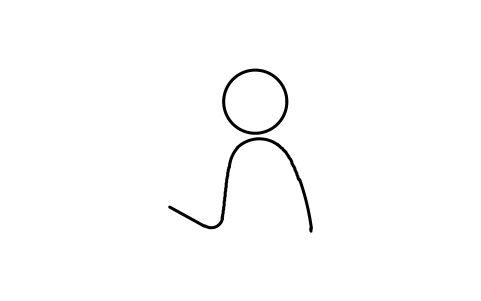

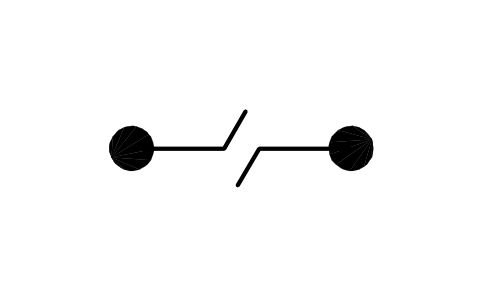

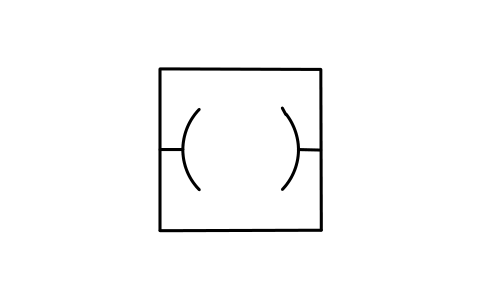

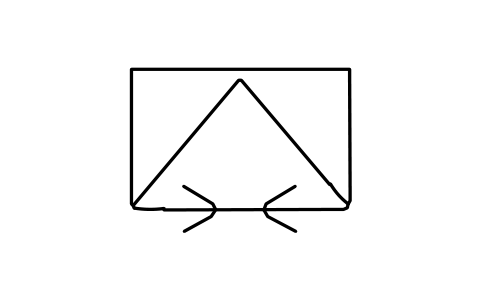

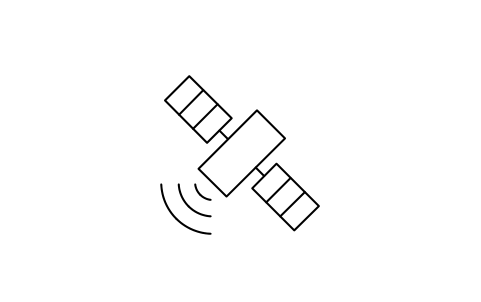

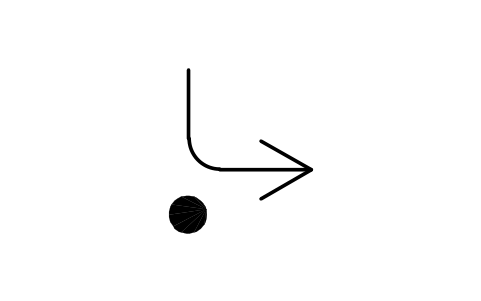

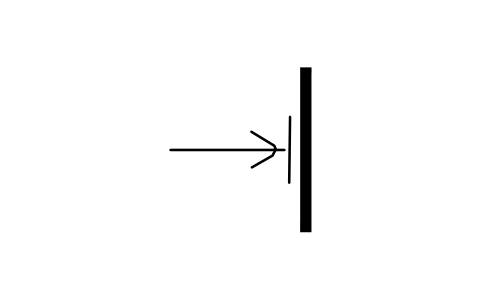

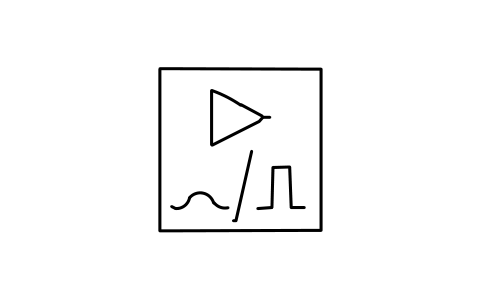

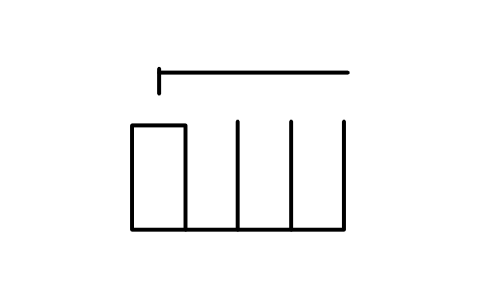

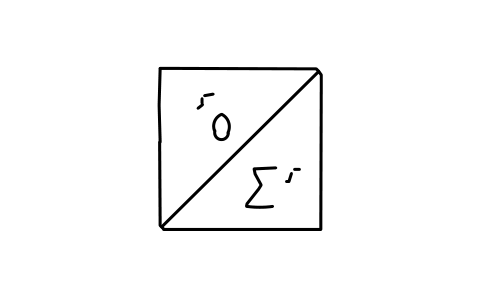

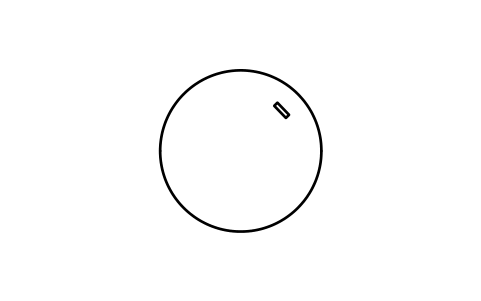

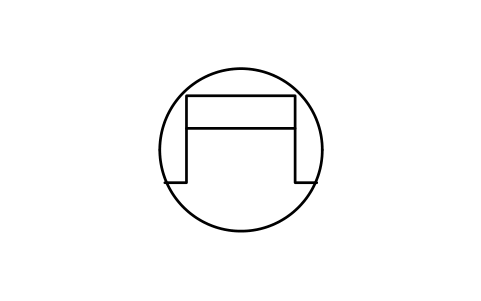

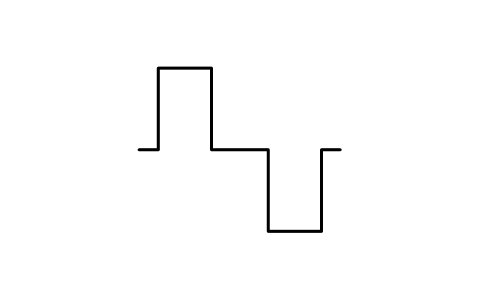

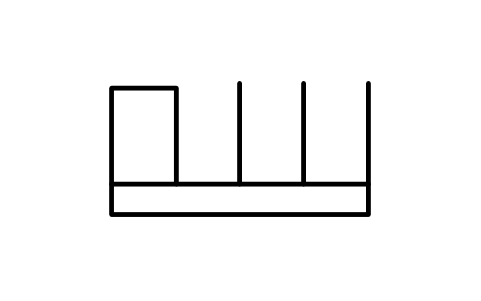

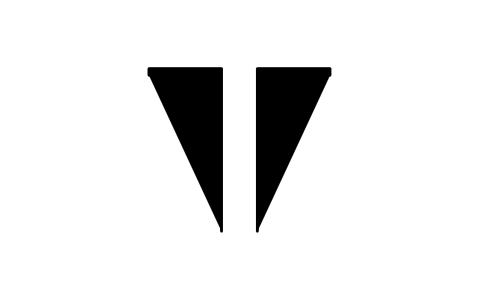

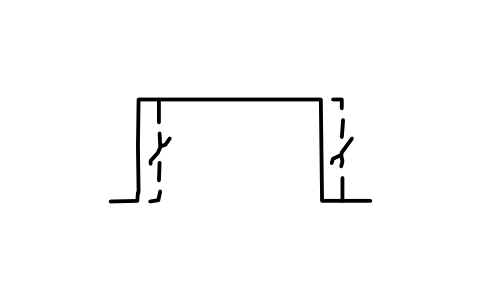

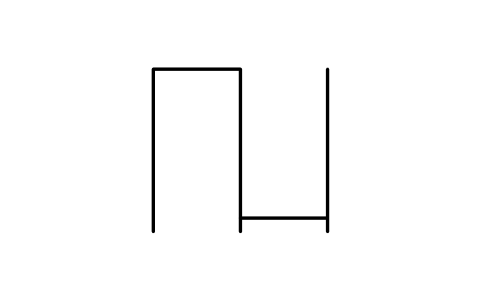

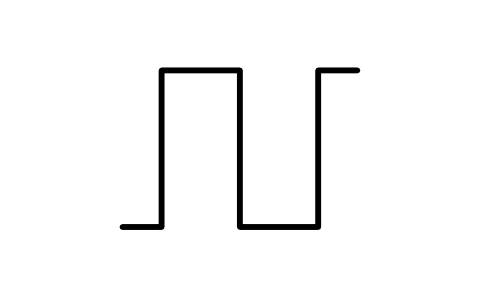

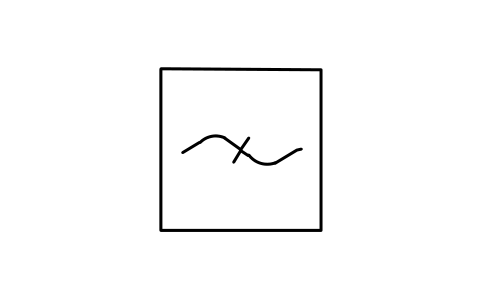

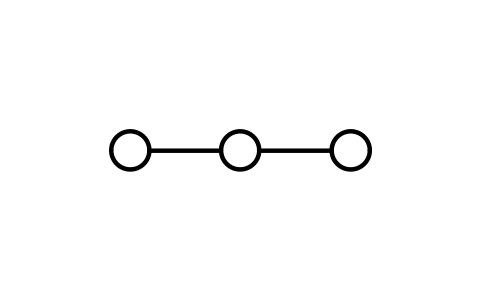

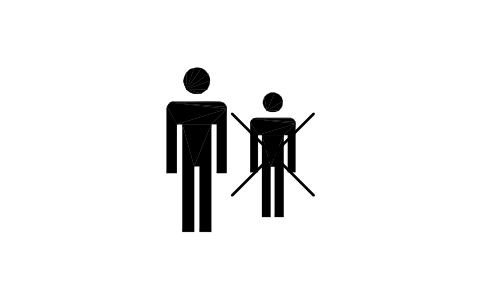

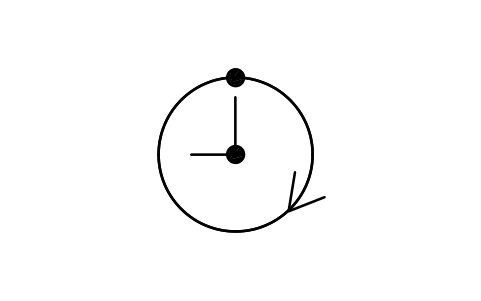

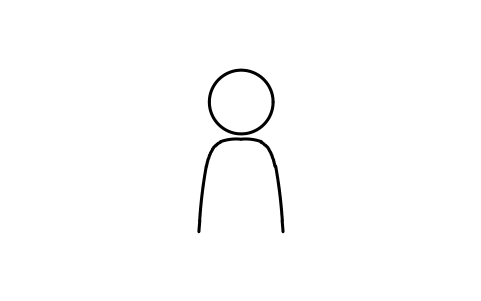

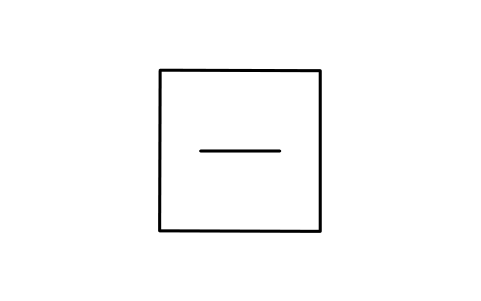

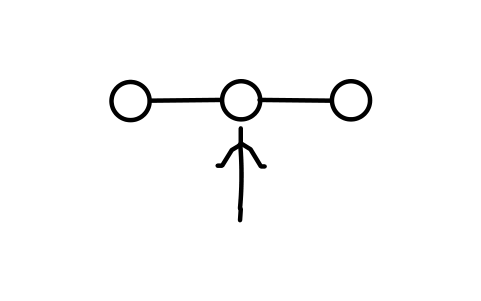

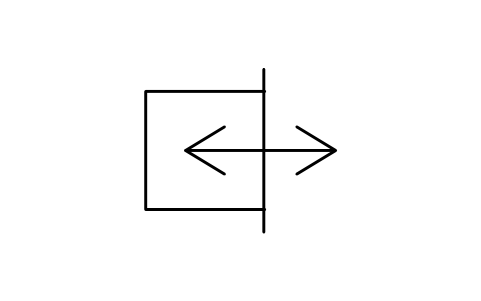

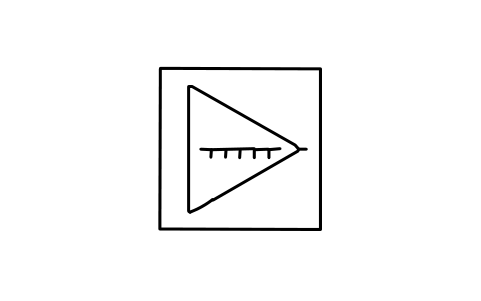

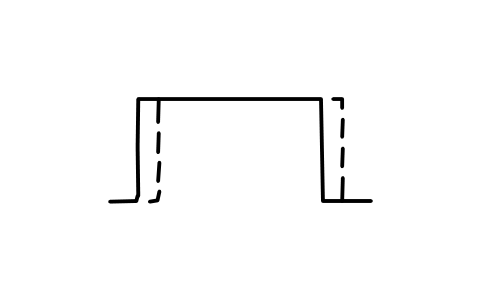

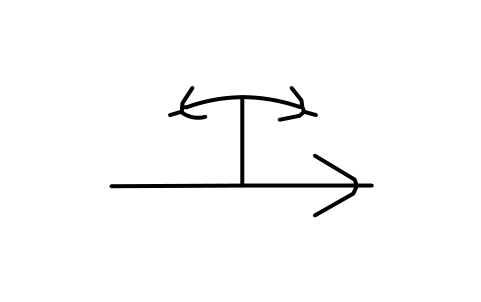

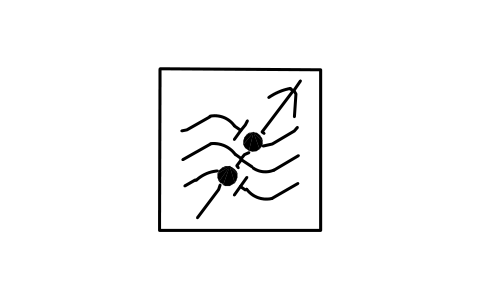

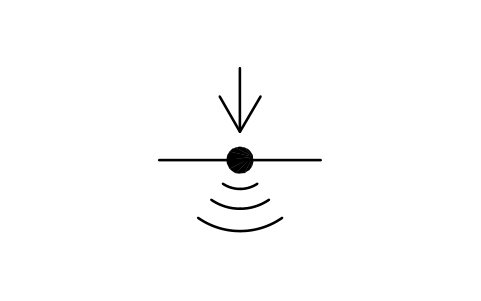

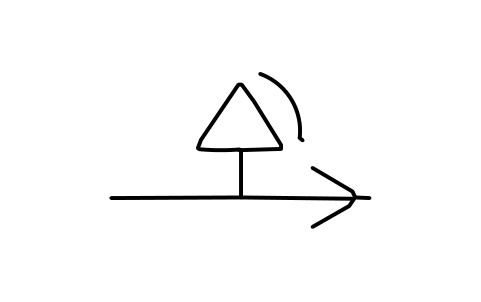

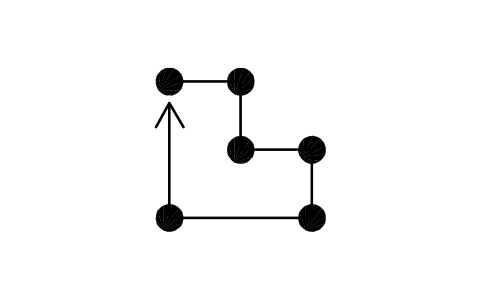

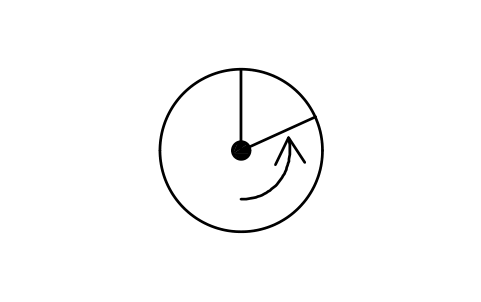

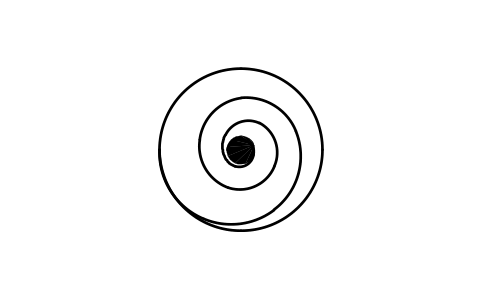

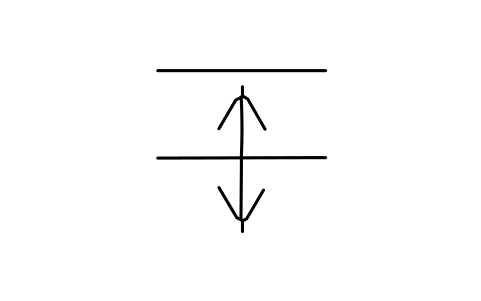

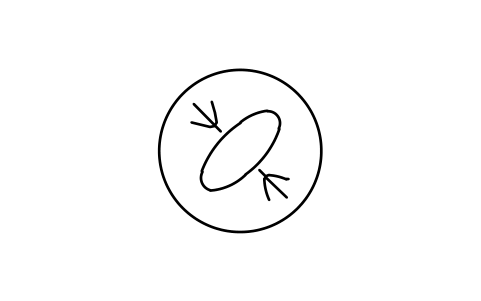

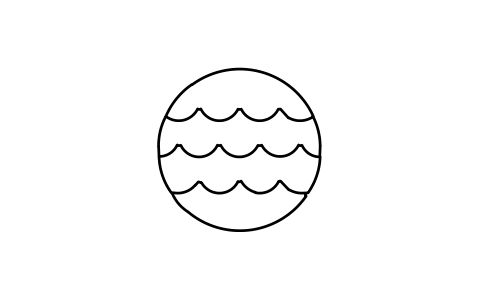

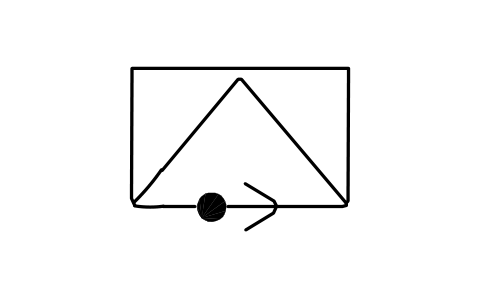

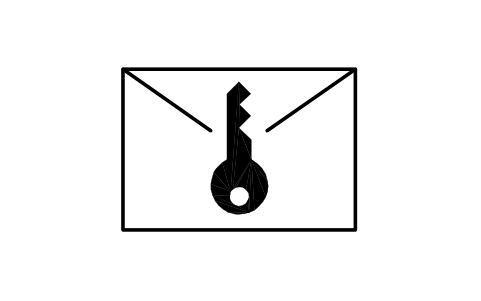

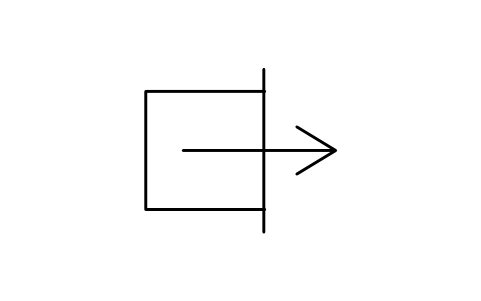

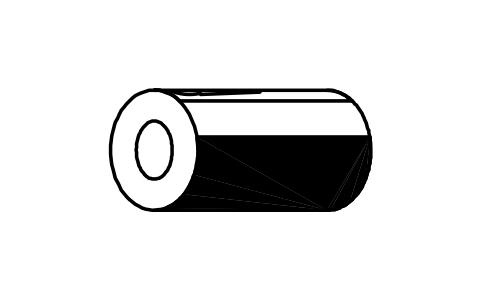

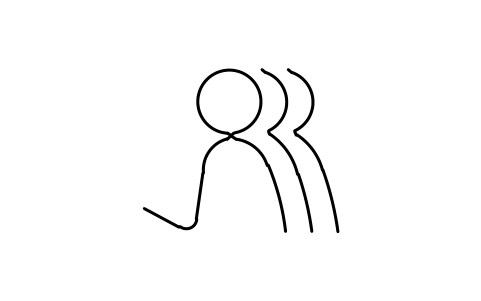

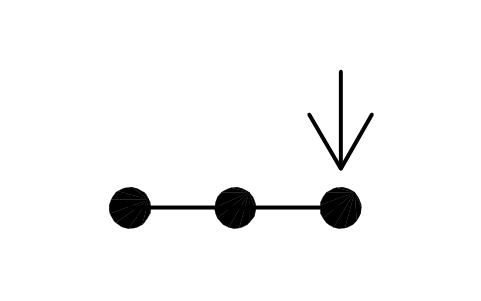

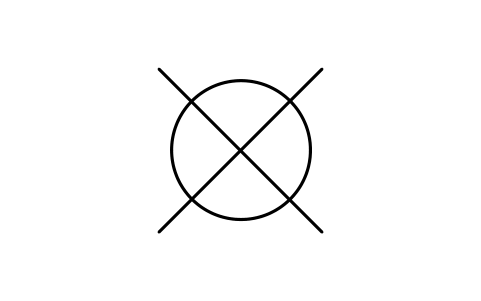

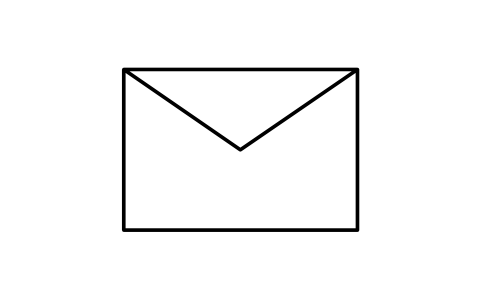

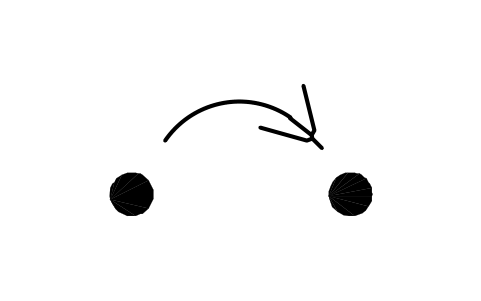

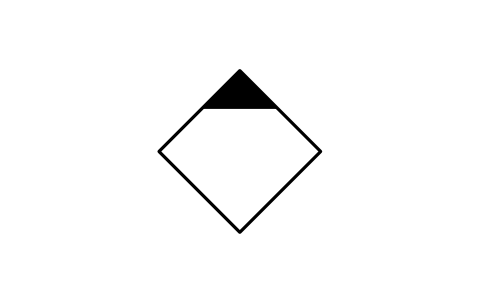

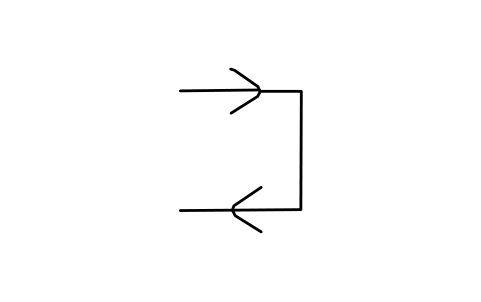

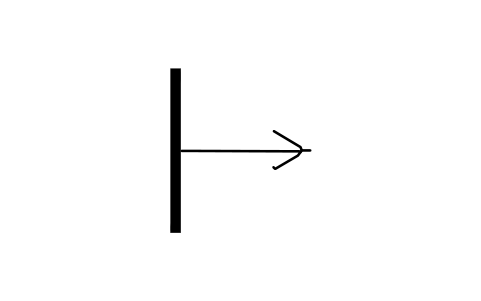

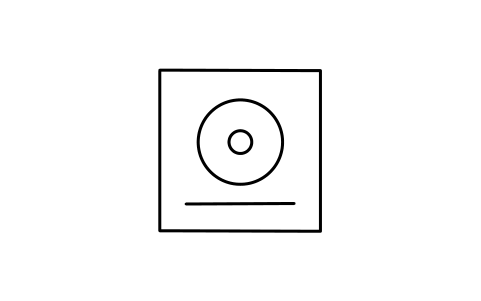

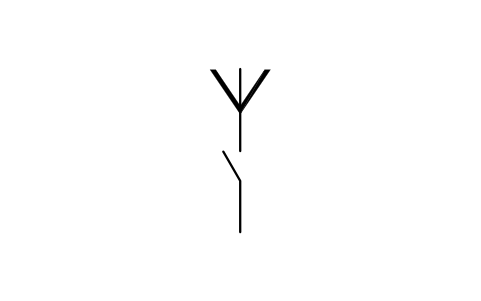

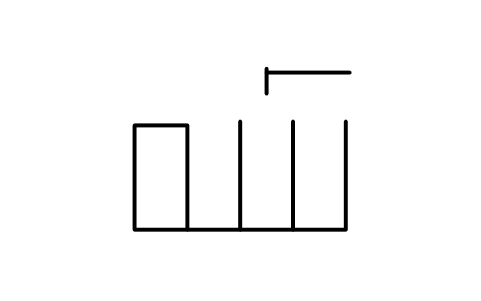

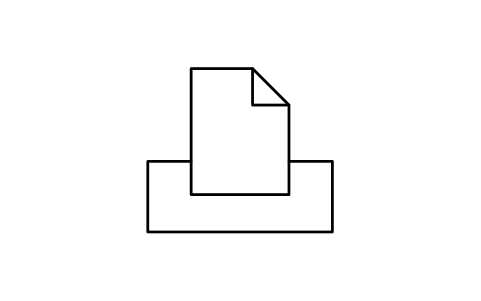

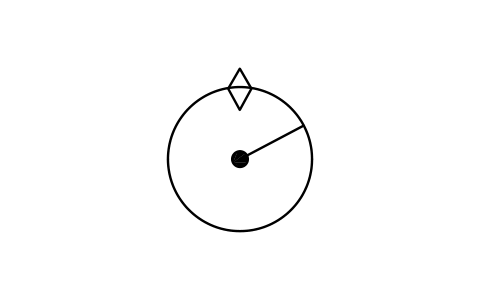

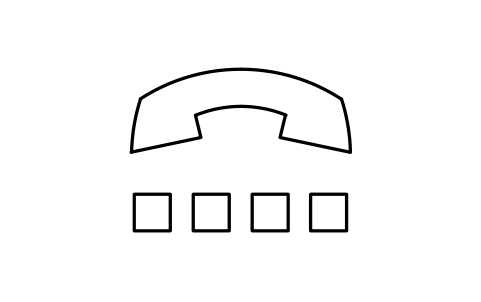

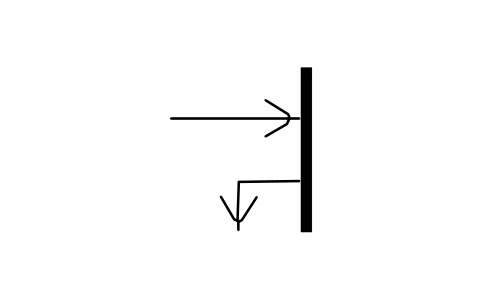

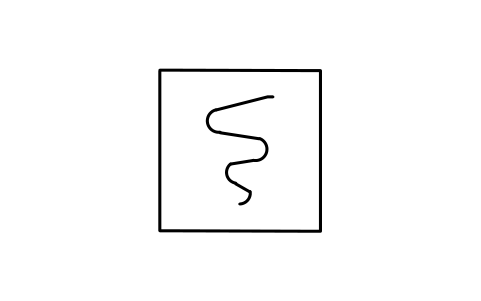

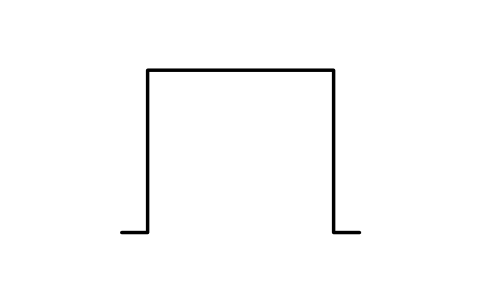

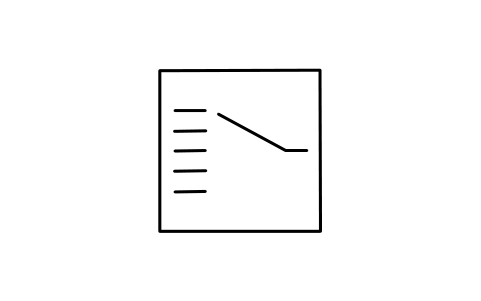

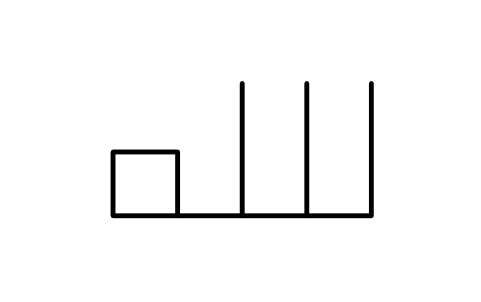

Alle 157 Symbole

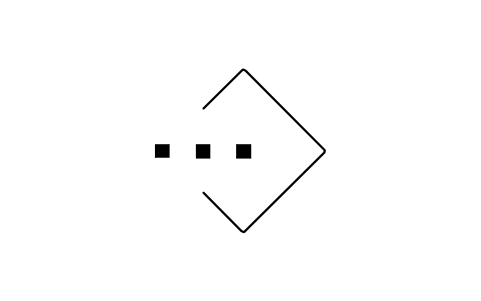

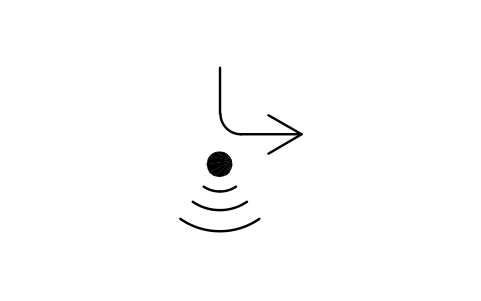

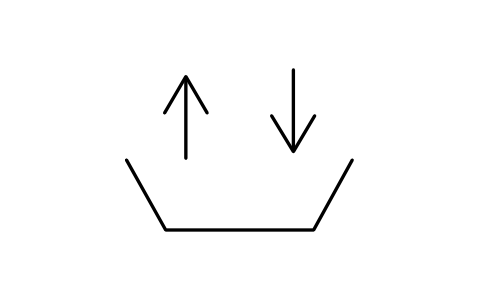

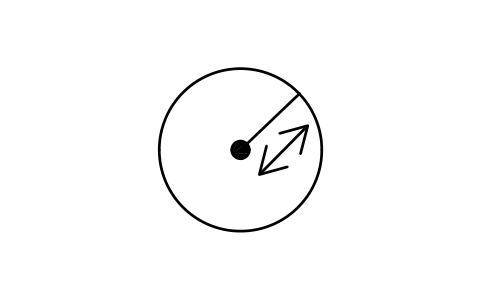

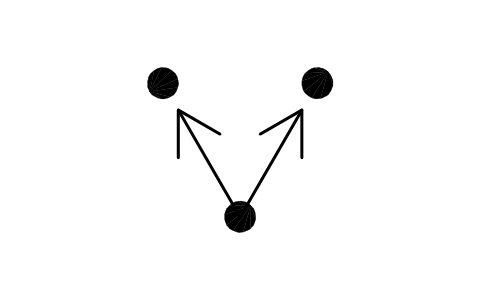

157 von 157 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

Die Zeichen haben kein sichtbares Tag, denn sie werden auf ein Produkt gedruckt und nicht in einem Plan nummeriert. Die Daten für Ihre Kennzeichnungsliste stehen in unsichtbaren Attributen: IEC_60417_NO (Registriernummer), MEANING, LOCATION, SIZE_MM, MARKING_METHOD, COLOUR und REMARKS; DESC enthält den Katalognamen.

Exportieren Sie die Blöcke mit BlockSync nach Excel, erstellen Sie daraus eine Kennzeichnungsliste für ein Produkt, prüfen Sie sie gegen die Zeichnung und schreiben Sie die Korrekturen in einem Lauf mit Vorschau und Sicherung zurück.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.
  2. Jedes Zeichen ist in Millimetern auf dem 20-mm-Bezugsquadrat des Registers gezeichnet und um den Einfügepunkt zentriert. Mit Maßstab 1 einfügen ergibt ein 20-mm-Zeichen; sonst skalieren Sie den Block auf die Druckgröße (Maßstab 0,4 ergibt 8 mm). Die Linienstärken bleiben wie gezeichnet.
  3. Der Einfügepunkt ist die Mitte des Bezugsquadrats, sodass sich ein Zeichen auf die Mitte eines Schilds, einer Taste oder eines Bedienfeldplatzes fangen lässt. Zerlegen Sie einen Block, wenn Sie ihn mit einem anderen Zeichen oder einem Rahmen kombinieren wollen.
  4. Gefüllte Teile eines Zeichens sind Flächen, alles andere ist mit Linien gezeichnet, deshalb sieht ein Zeichen bei jedem Maßstab gleich aus. Wo das Register mehrere Formen eines Zeichens kennt (A- und B-Form oder eine frühere Ausgabe), enthält diese Bibliothek nur die Hauptform.

Zur IEC 60417

Die IEC 60417 ist das Register der Bildzeichen für die Anwendung auf Geräten: Jedes Zeichen hat eine vierstellige Registriernummer, einen Titel und eine Beschreibung, was es anzeigt. Die Zeichen werden auf das Produkt gedruckt oder von ihm angezeigt, etwa auf einem Bedienfeld, einem Schild oder einem Display. Es sind nicht die Schaltzeichen der IEC 60617.

Die Blöcke sind unsere eigenen Nachzeichnungen nach den registrierten Bildzeichen, keine Kopien des Registers, und die Bibliothek ist nicht zertifiziert. In jedem Block steht die Registriernummer, damit Sie ein Zeichen mit der aktuellen Ausgabe der Norm vergleichen können; maßgeblich ist die Norm.

Häufige Fragen

Was unterscheidet diese Zeichen von Schaltplansymbolen?
Ein Schaltplansymbol (IEC 60617) steht für ein Bauteil in einer Schaltung. Ein Gerätekennzeichen (IEC 60417) wird auf das Produkt gedruckt und sagt dem Benutzer, was ein Bedienelement, ein Anschluss oder ein Warnhinweis bedeutet. Verwenden Sie diese Bibliothek für Bedienfelder, Schilder, Benutzeroberflächen und Anleitungen.
Wie groß soll ich ein Zeichen zeichnen?
Die Blöcke messen auf dem Bezugsquadrat 20 mm. Die Größe auf dem Produkt hängt vom Betrachtungsabstand und von den Vorgaben für Ihre Produktart ab; skalieren Sie den Block auf das, was Ihre Produktnorm oder Schildvorgabe verlangt, und tragen Sie den Wert in SIZE_MM ein.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.
Sind Zeichen für Computer und Kopierer enthalten?

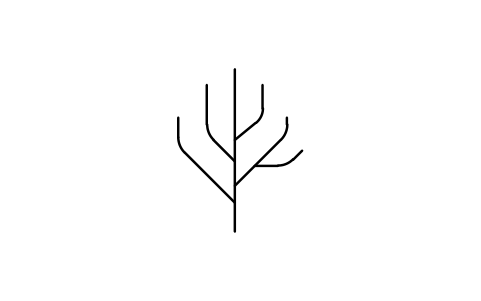

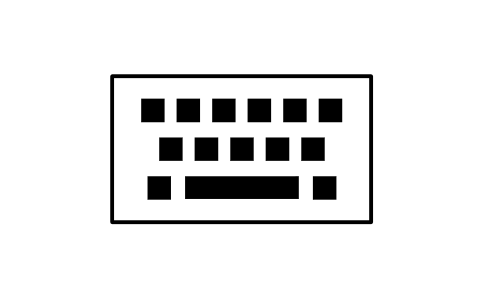

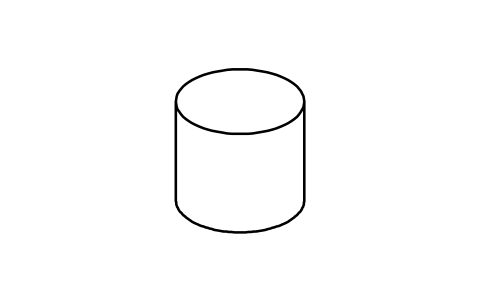

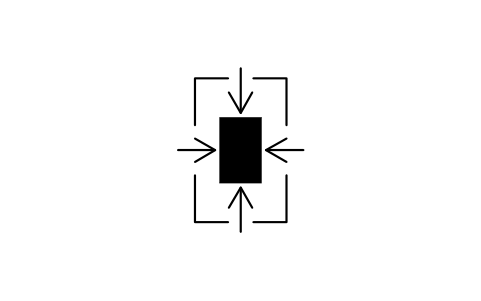

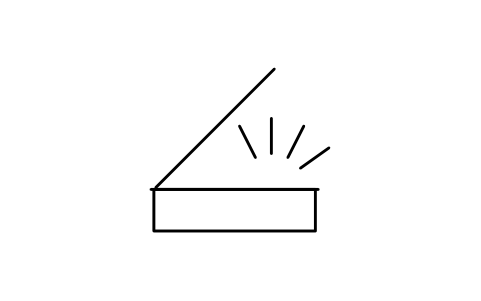

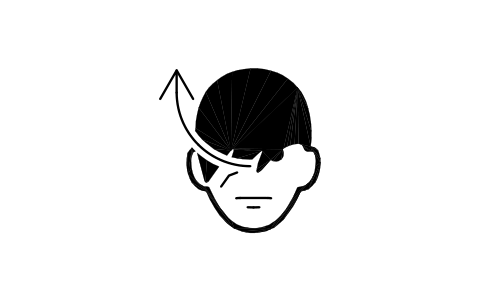

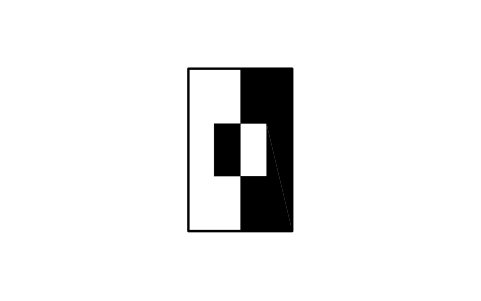

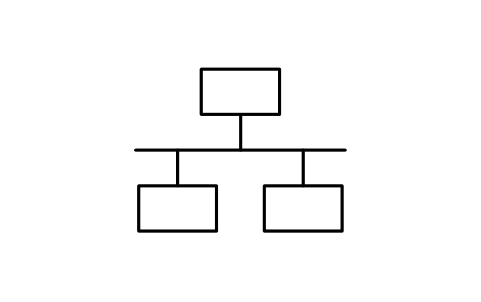

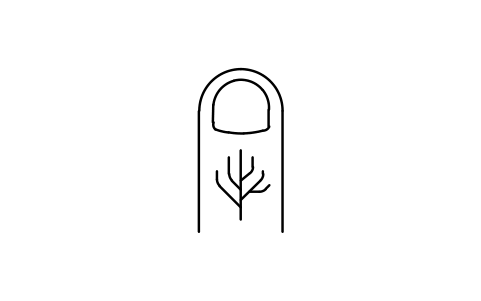

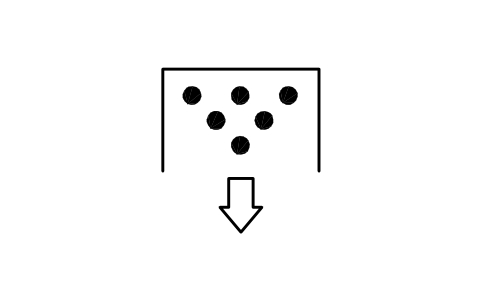

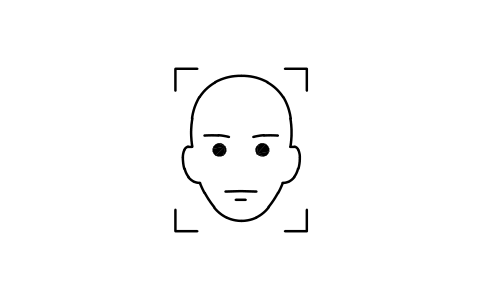

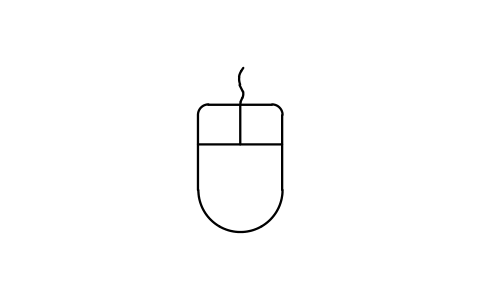

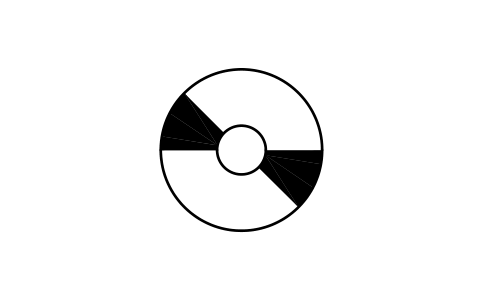

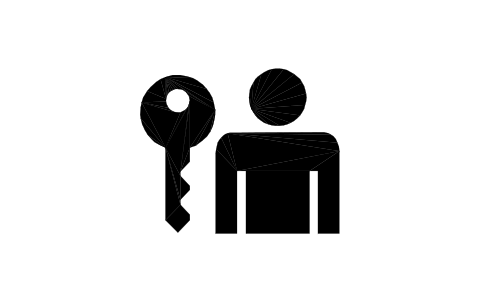

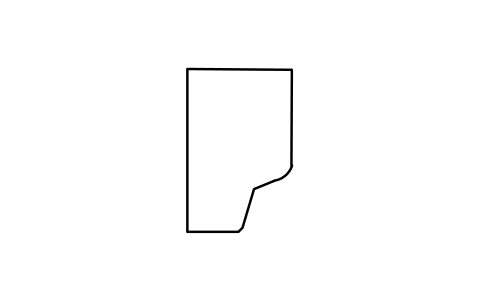

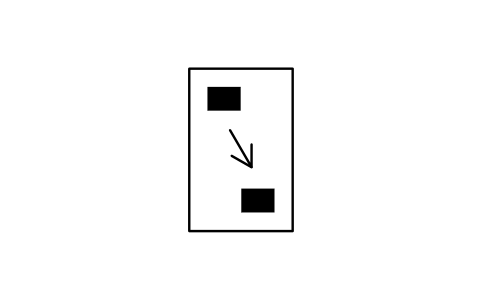

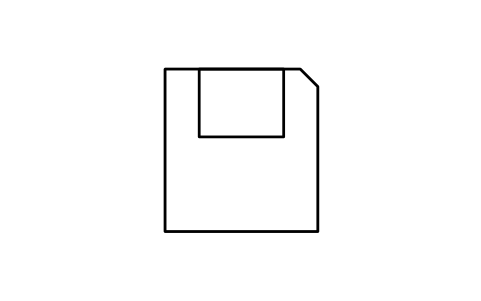

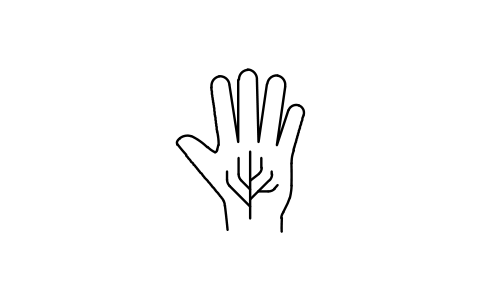

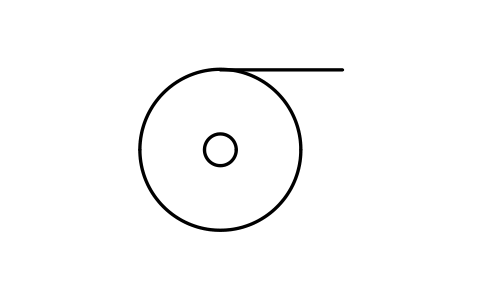

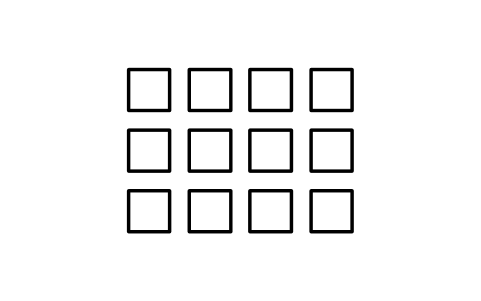

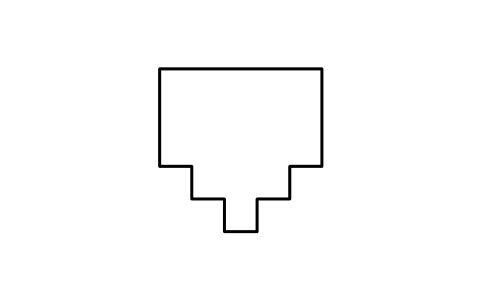

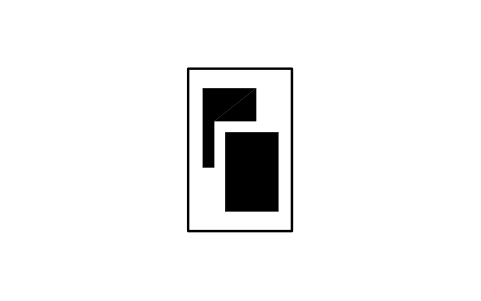

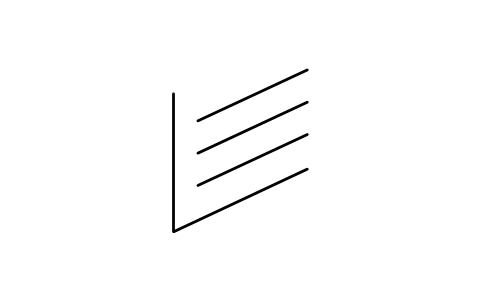

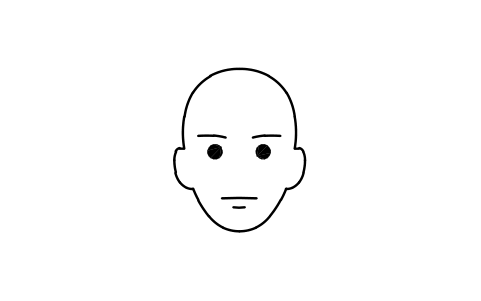

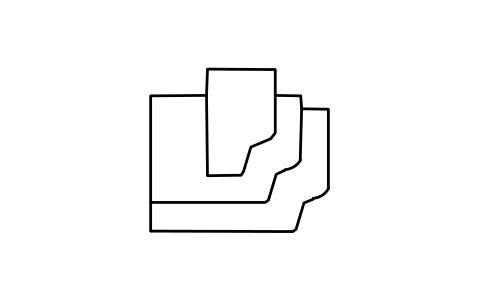

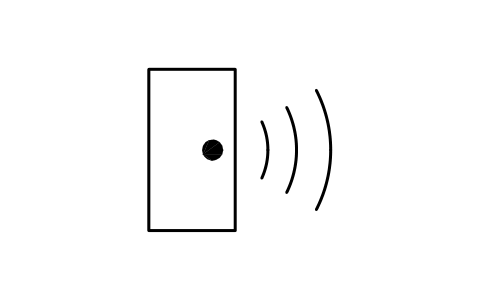

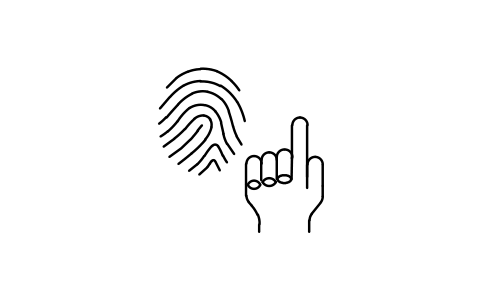

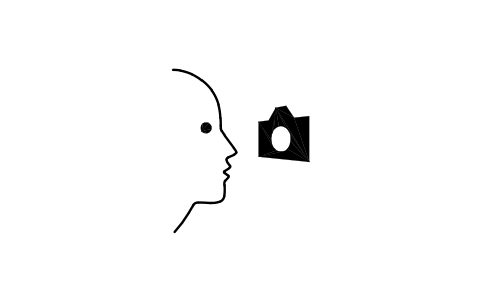

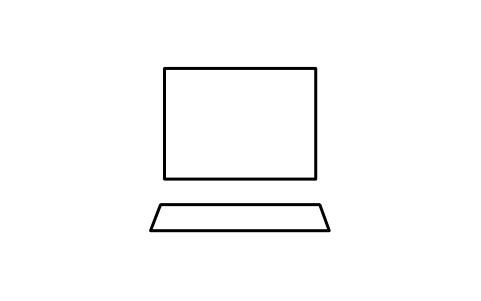

Ja: Speicherdiskette, Festplatte, optische Datenträger, Computernetzwerk, Maus, Tastatur, Telefonleitung, Zeichen für Kopieren und Scannen (Papier, Toner, Ränder, Überlagerung, Scanmodus, Ausgabefach) und die biometrischen Zeichen für Fingerabdruck-, Venen- und Gesichtserkennung.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.

Symbole zählen und eine Stückliste erstellen

Weil Bemessungswerte und Teilenummern Attribute sind, lassen sich die Symbole eines ganzen Projekts zählen und auflisten, ohne die Zeichnungen zu öffnen. Exportieren Sie die Blöcke nach Excel, summieren Sie sie mit einer Pivot-Tabelle und schreiben Sie Korrekturen in einem Durchlauf zurück, mit Vorschau und Sicherung.
