Kostenlose Wetterkartensymbole für AutoCAD (DWG): Wetterzustand, Wolken, Drucktendenz und Windfiedern

Wetterkartensymbole: 176 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

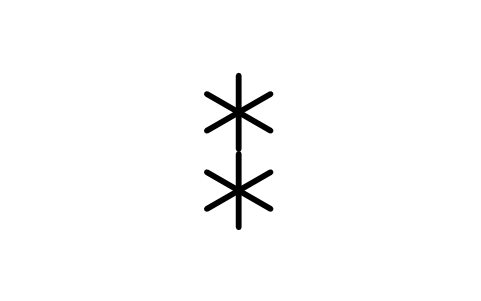

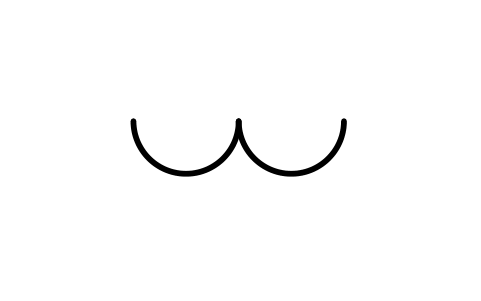

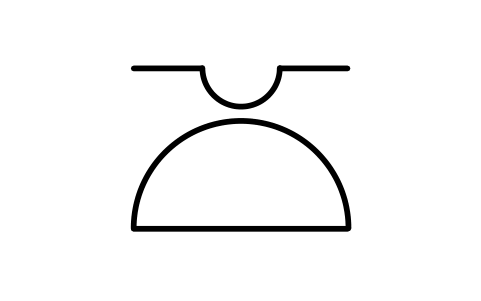

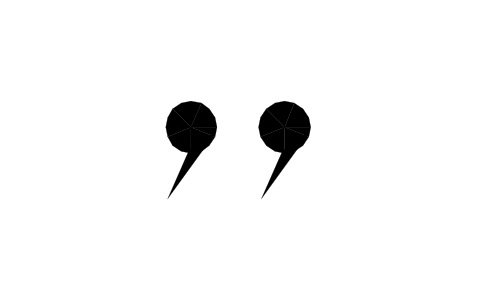

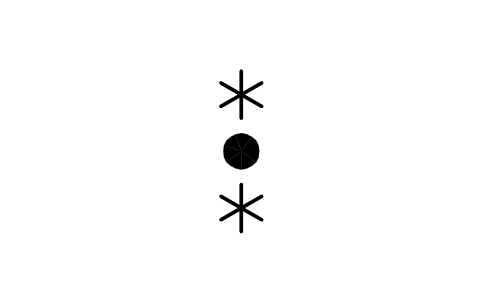

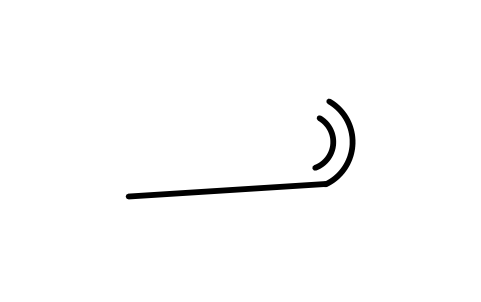

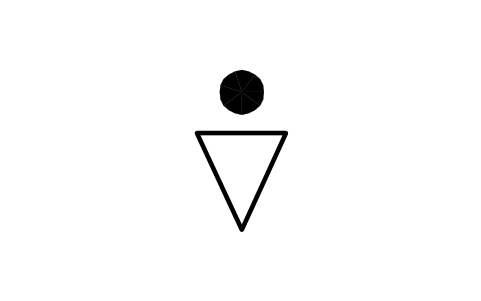

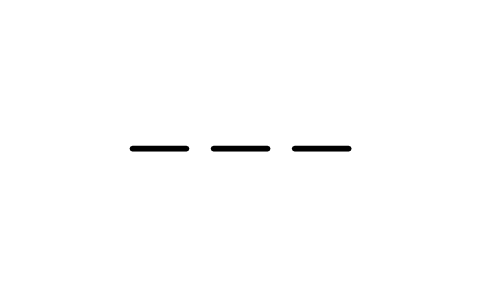

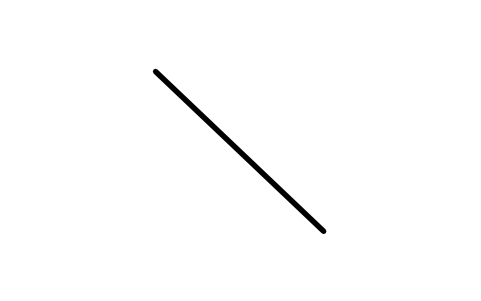

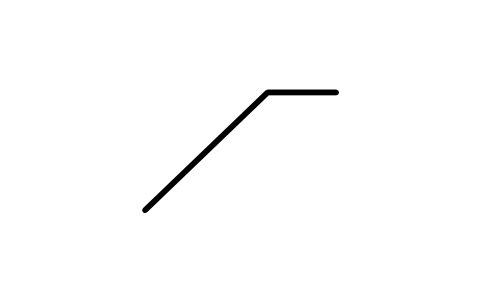

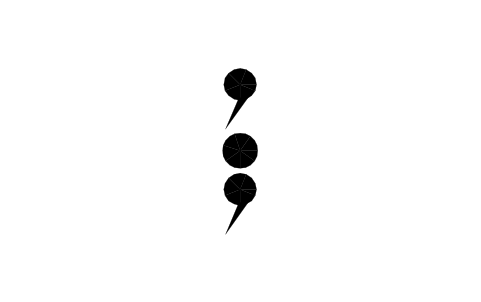

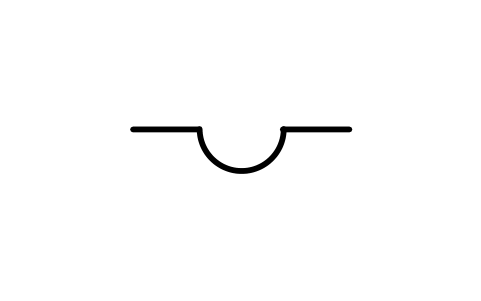

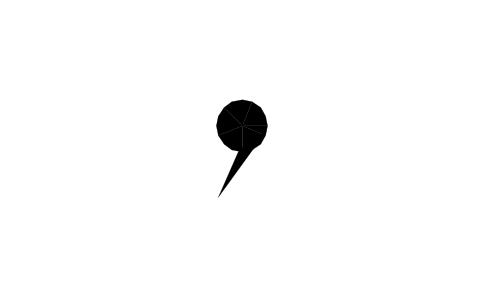

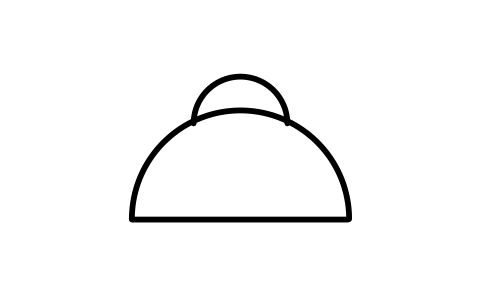

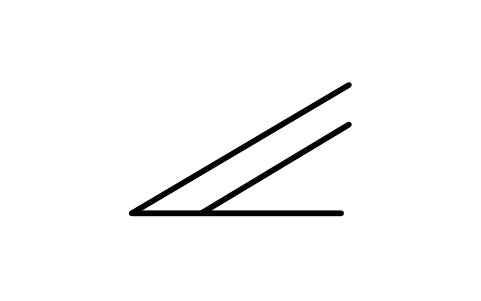

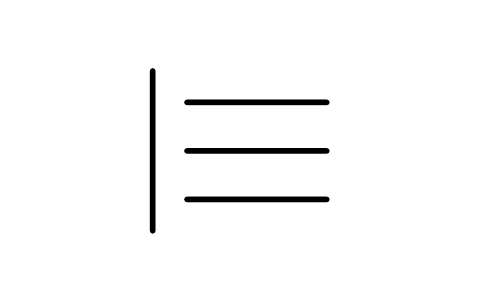

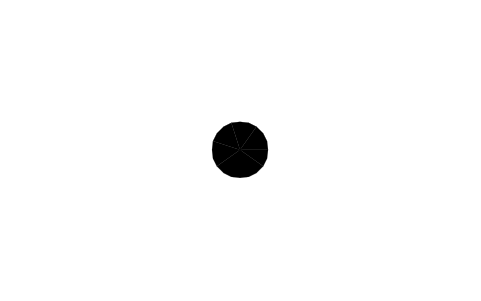

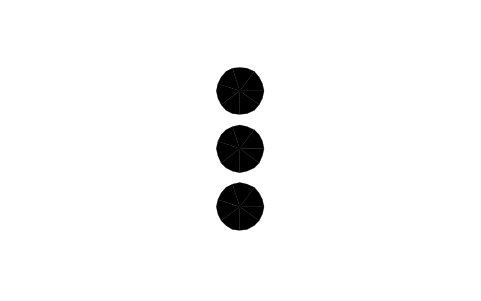

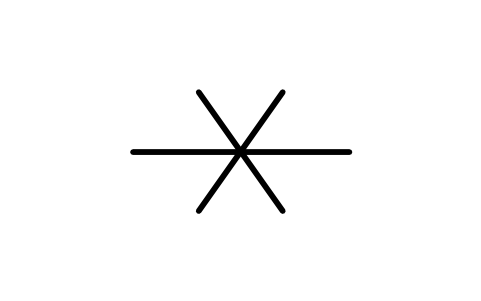

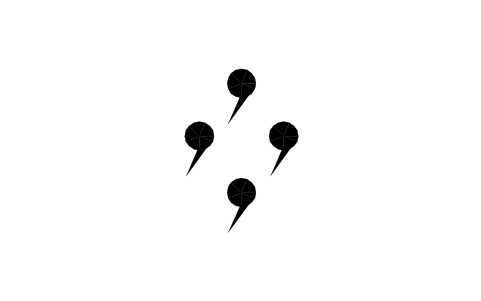

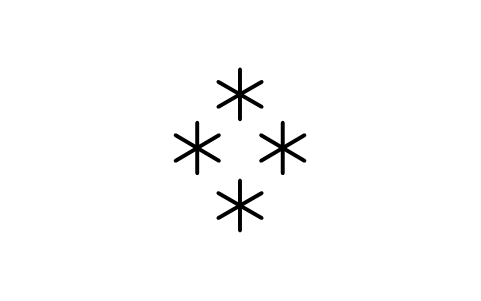

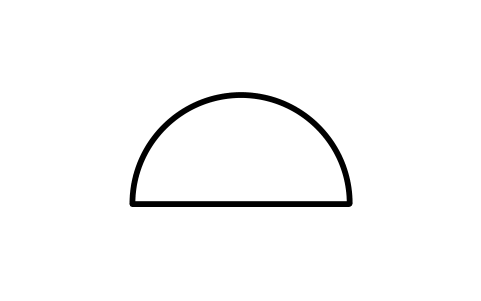

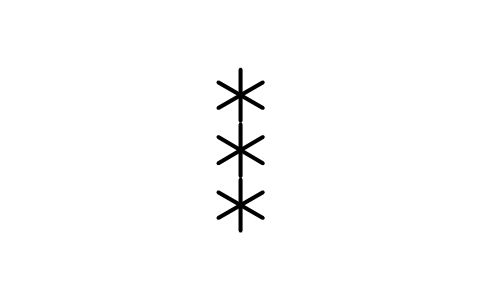

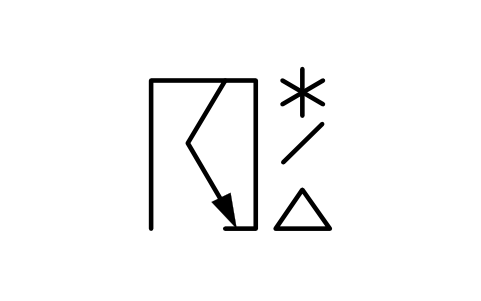

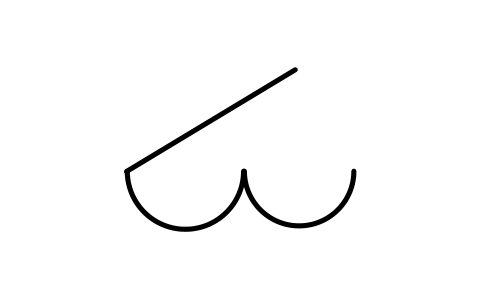

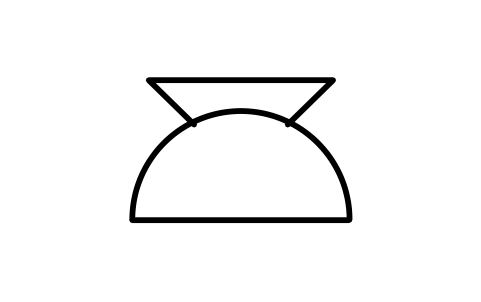

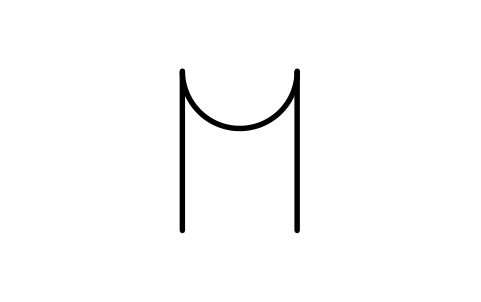

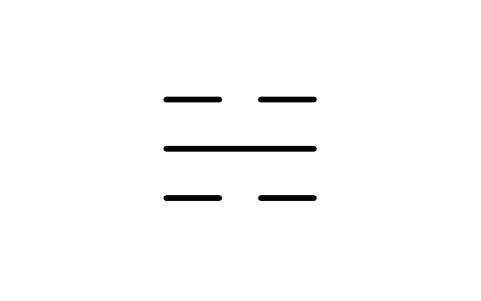

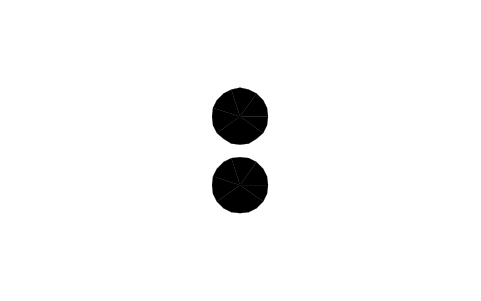

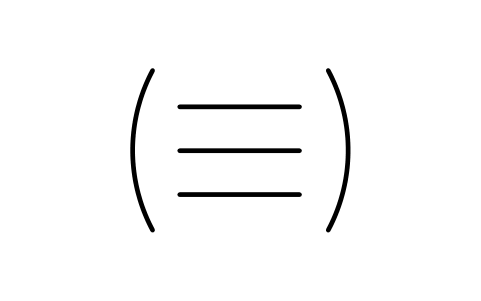

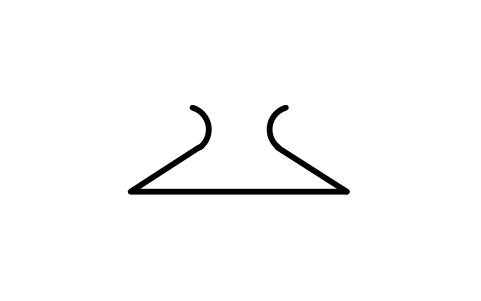

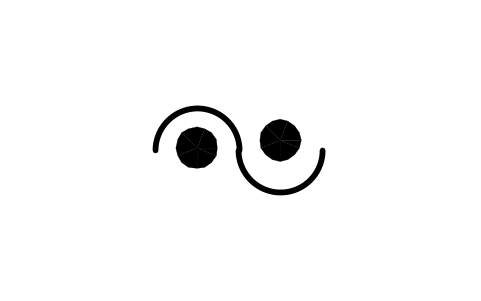

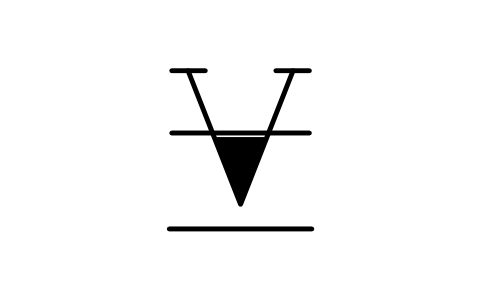

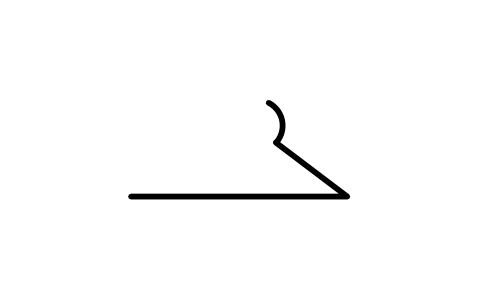

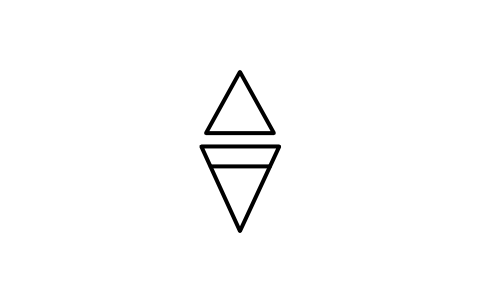

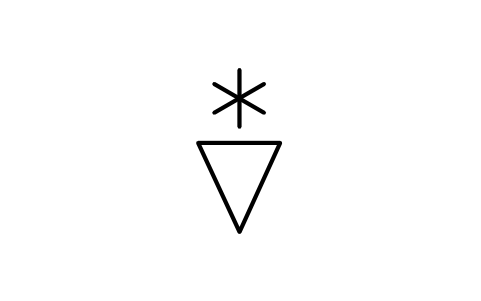

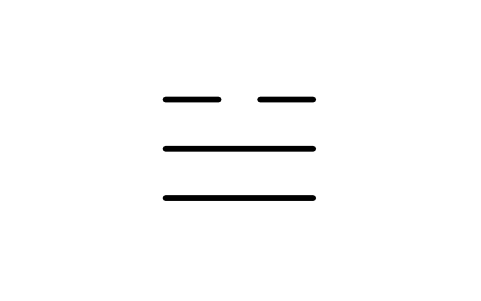

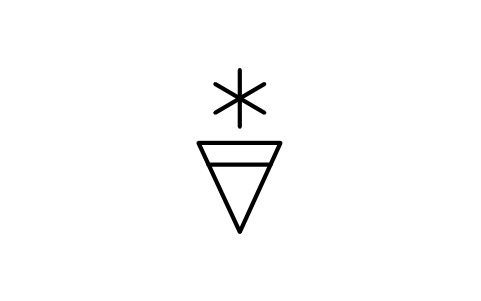

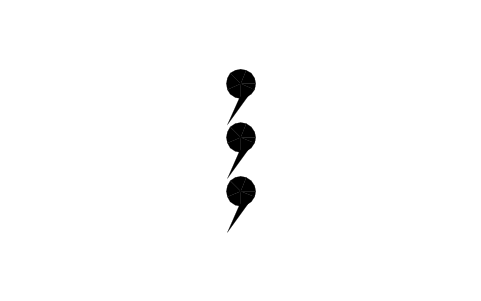

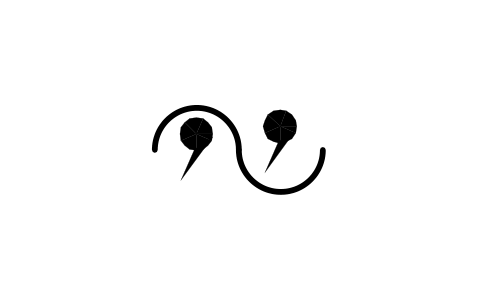

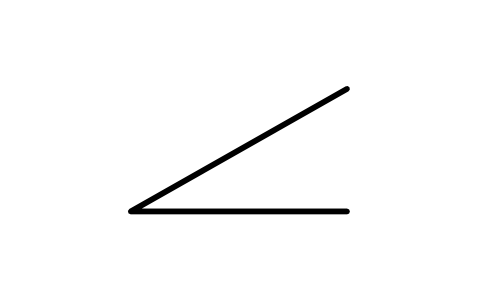

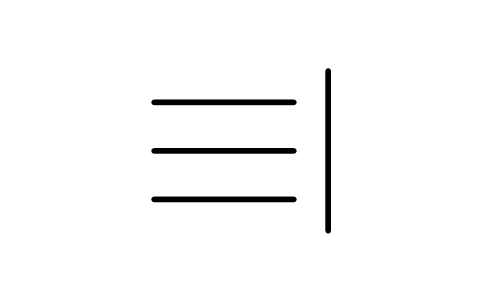

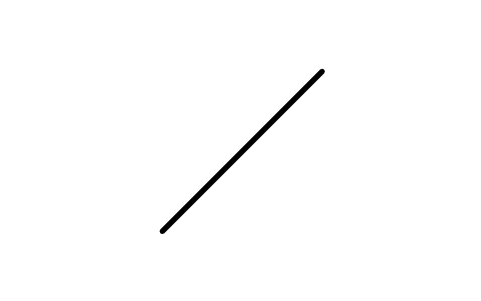

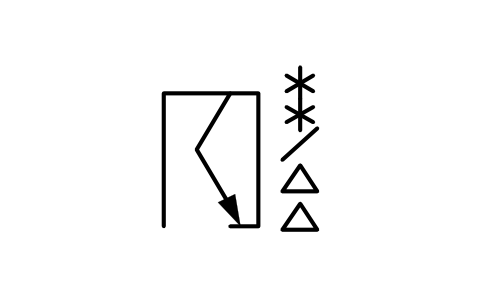

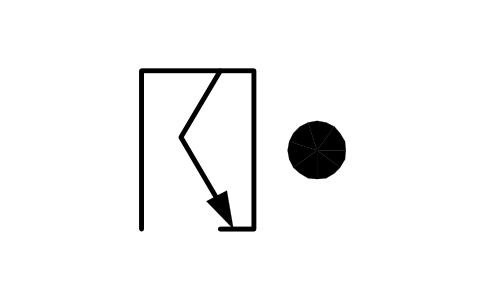

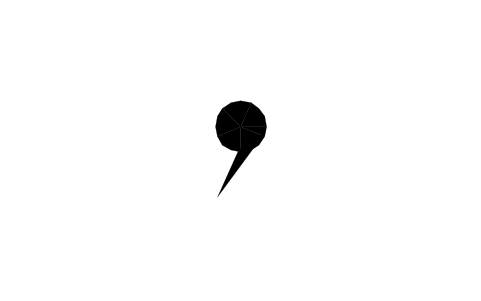

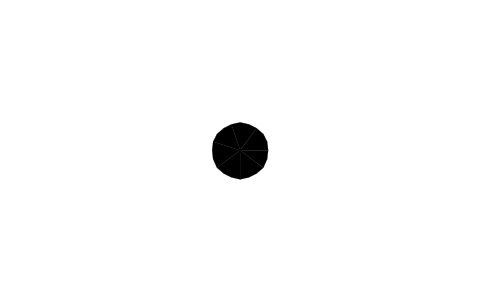

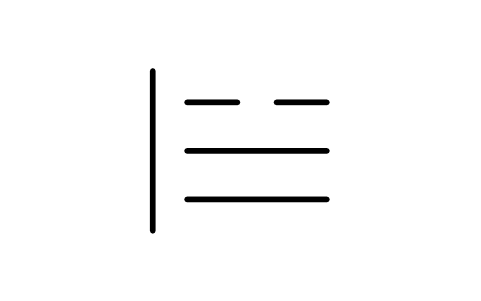

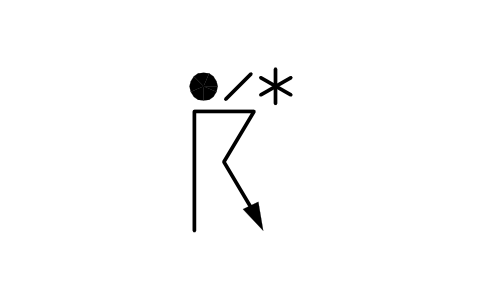

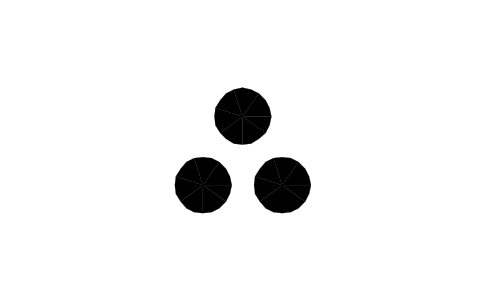

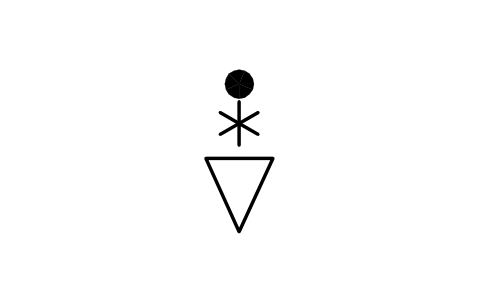

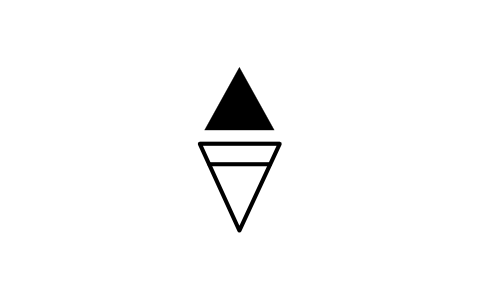

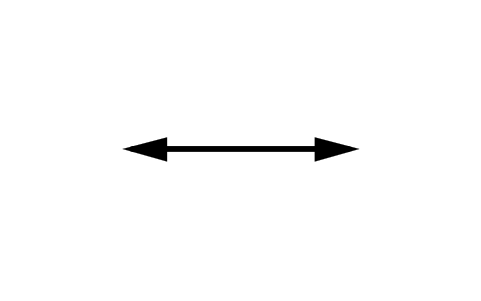

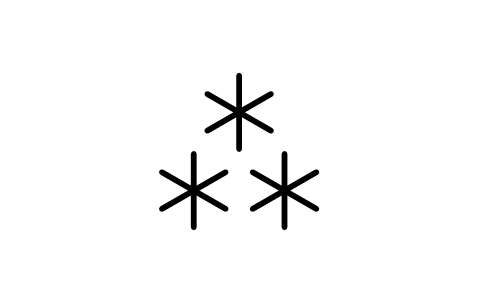

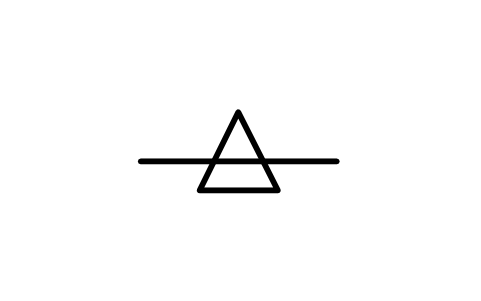

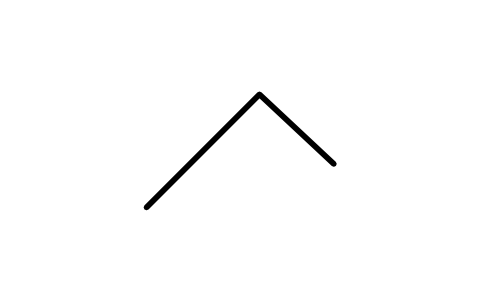

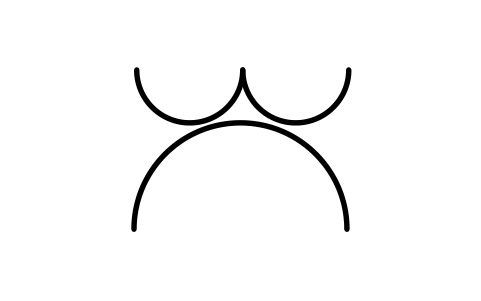

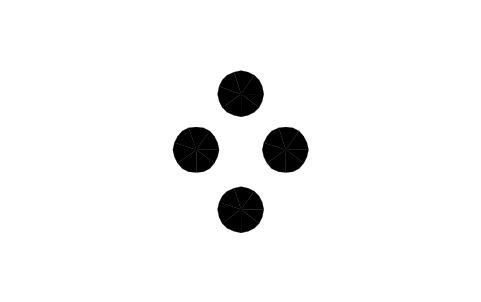

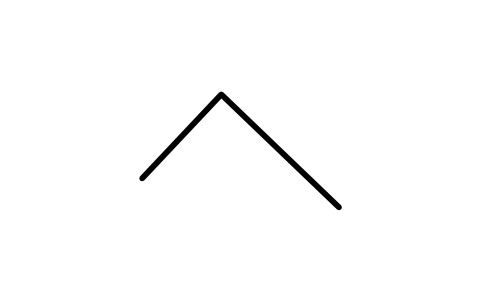

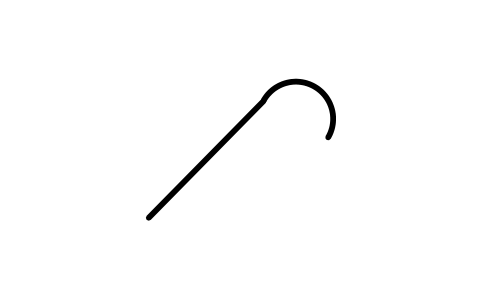

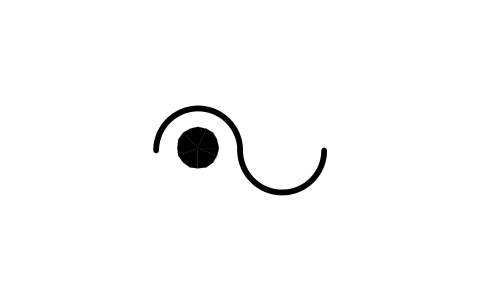

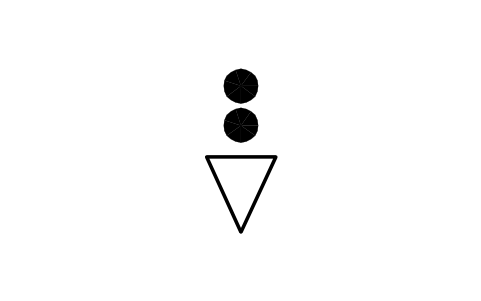

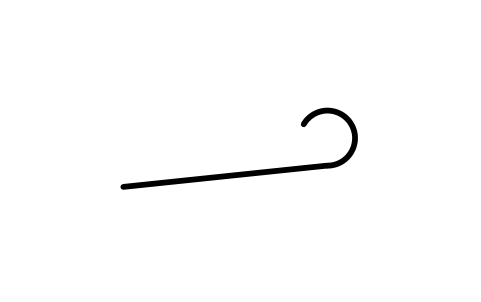

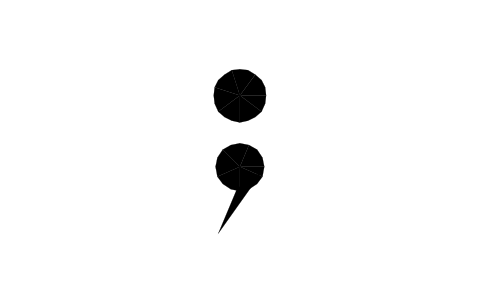

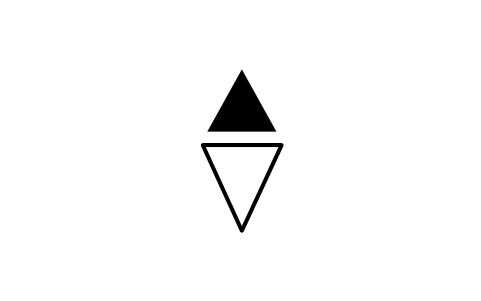

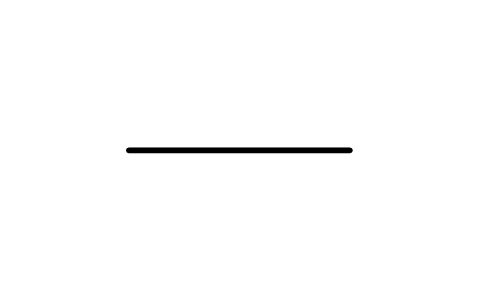

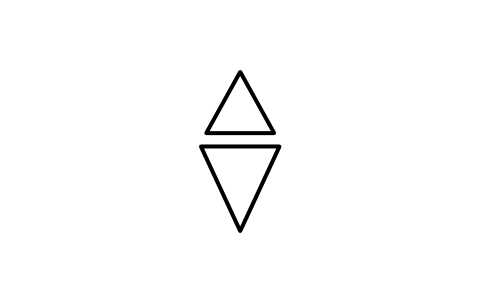

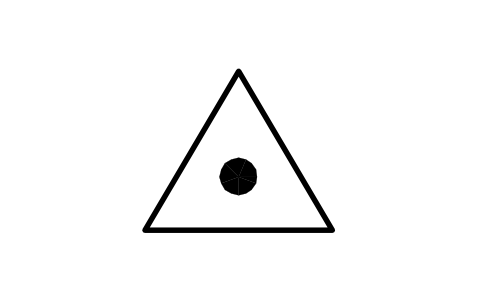

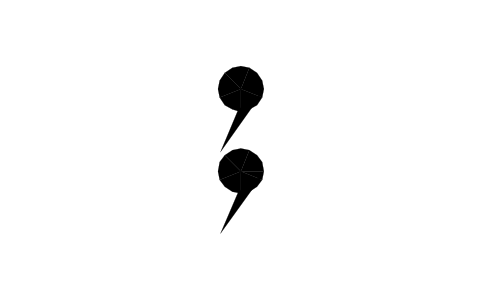

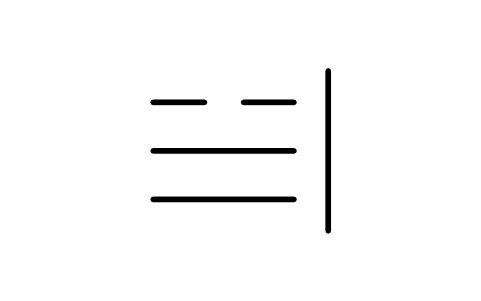

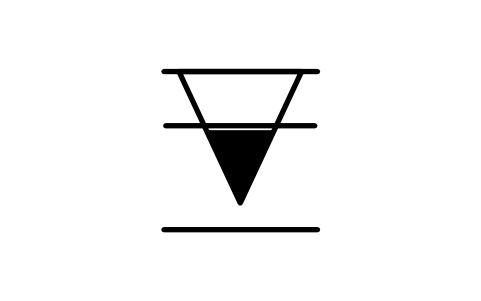

176 Wetterkartensymbole in Plotgröße, 1 Zeichnungseinheit = 1 mm, für Wetterkarten, Stationsmodelle und Lehrmaterial: die 100 Symbole des gegenwärtigen Wetters aus der Schlüsseltabelle (ww 00 bis 99: Himmelszustand und Dunst, Staub und Sand, feuchter Dunst und Nebel, Blitz und Donner, Böen und Trichterwolken, Ereignisse der letzten Stunde, Staub- und Sandsturm und Schneefegen, Nebel und seine Entwicklung, Sprühregen, Regen, gefrierender Niederschlag, Schnee, Eisnadeln, Schneegriesel, Eiskörner, Schauer und Gewitter); die Wolkenformen CL, CM und CH (je neun); die Bedeckungskreise N 0 bis 9; das vergangene Wetter W 3 bis 9; die neun Drucktendenzen; und die Windfiedern von Windstille bis 107 Knoten mit halben Fiedern, ganzen Fiedern und Dreiecken. Jeder Block trägt seinen Schlüssel und den Wortlaut der Schlüsseltabelle.

Version 1.0 · aktualisiert am 22. Oktober 2026 · Sieh dir an, was neu ist

ZIP herunterladenIm Browser ansehen

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Frei nutzbar und veränderbar in Ihren eigenen Projekten, auch kommerziellen. Die ZIP-Datei enthält eine einfache DWG-Datei im AutoCAD-2018-Format und eine README; kein Add-in nötig. Bereitgestellt wie besehen, ohne Gewähr.

Verwandte Symbolbibliotheken

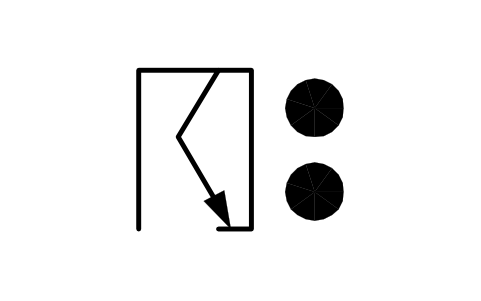

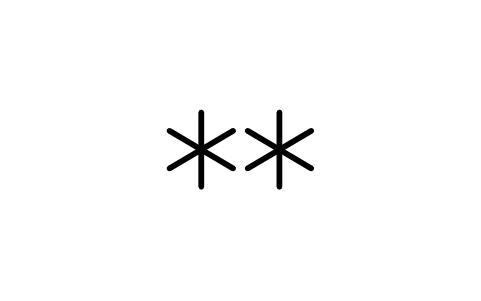

Alle 176 Symbole

176 von 176 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

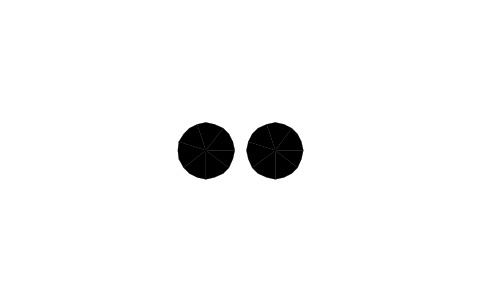

Jeder Block hat die unsichtbaren Attribute CODE (Schlüsseltabelle und Zahl, z. B. ww 61), MEANING (der Wortlaut der Schlüsseltabelle) und REMARKS. Es gibt keine sichtbare Kennung, denn das Wettersymbol ist selbst die Markierung. Der Blockname besteht aus dem Schlüssel und einer kurzen Beschreibung, z. B. 61 Rain, cont., slight.

Exportieren Sie die Blöcke einer Karte mit BlockSync nach Excel, so erhalten Sie eine Liste aller auf einem Blatt verwendeten Schlüssel mit ihrer Bedeutung, etwa um ein eingetragenes Stationsmodell mit der Beobachtung zu vergleichen oder eine Legende vorzubereiten. Prüfen Sie die Liste gegen die Zeichnung und schreiben Sie Korrekturen in einem Durchgang zurück.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.

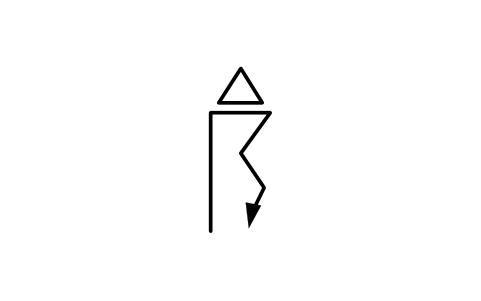

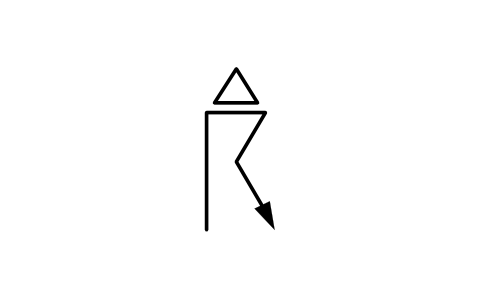

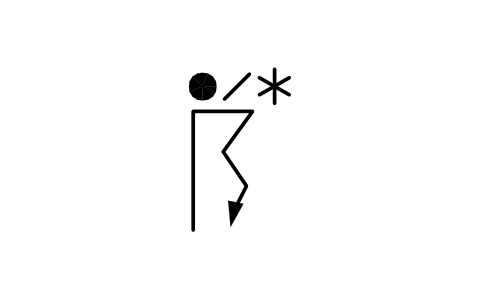

  2. Die Symbole sind in Plotgröße gezeichnet, 1 Zeichnungseinheit = 1 mm, 8 bis 12 mm hoch. Fügen Sie sie im Maßstab 1 in eine Karte in Millimetern ein; bei einer anderen Einheit skalieren Sie sie mit der Karte. Große Zeichen wie das Gewitter mit Klammer sind breiter als einzelne Zeichen, lassen Sie im Stationsmodell Platz.
  3. Die Zeichen für gegenwärtiges Wetter, Wolken, Bedeckung, vergangenes Wetter und Drucktendenz sind um den Blockursprung zentriert, Sie können sie also an die Punkte eines Stationsmodells fangen. Eine Windfieder beginnt an der Station im Ursprung, ihr Schaft läuft entlang -X: einfügen und in die Richtung drehen, aus der der Wind weht. Die Fiedern bleiben auf derselben Seite des Schafts wie in der Karte.

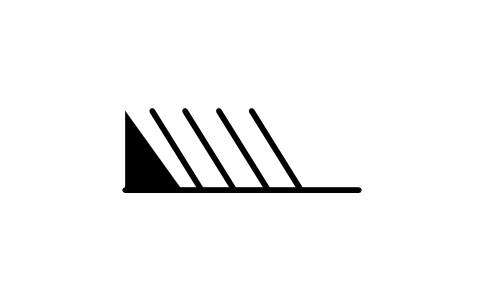

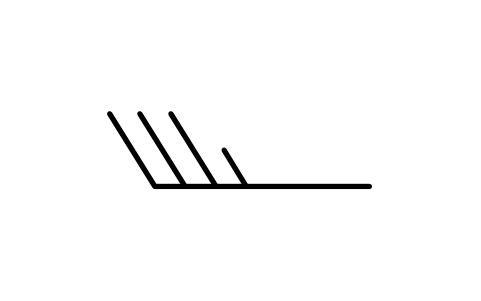

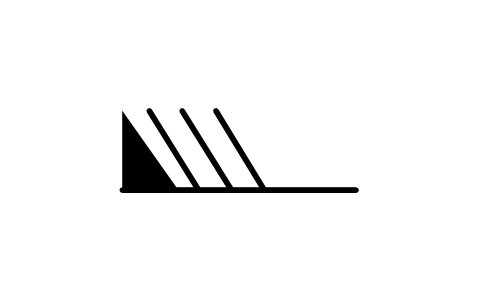

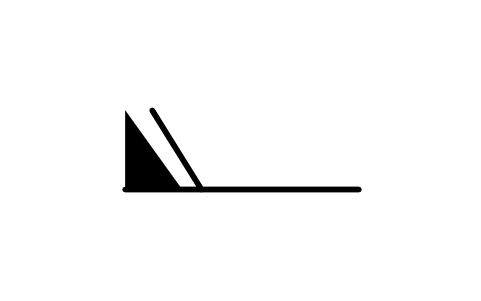

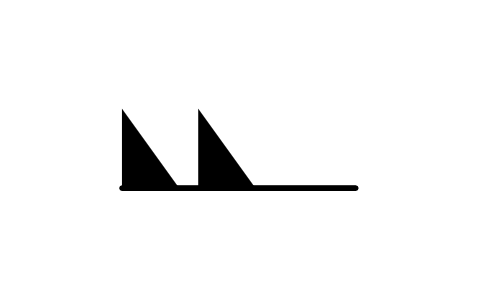

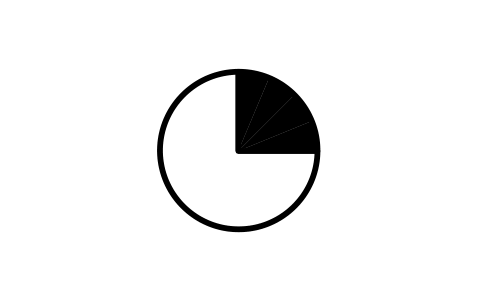

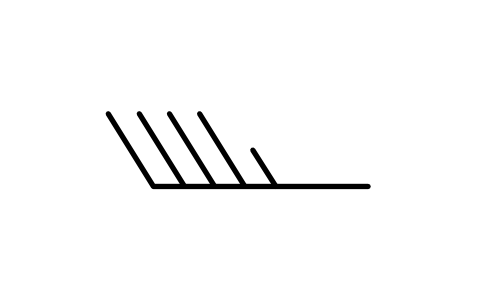

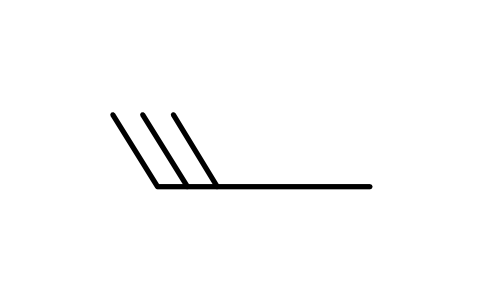

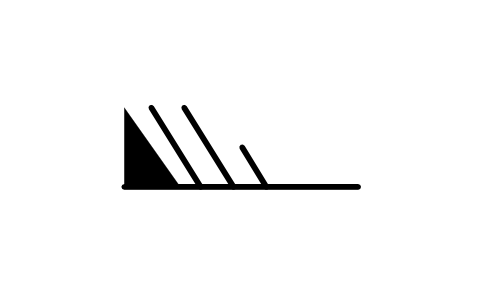

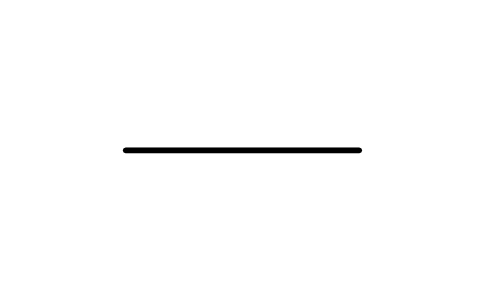

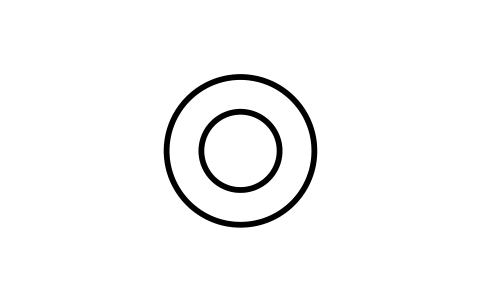

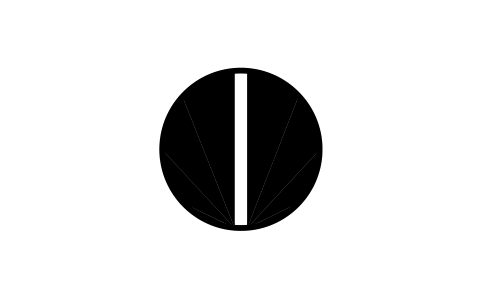

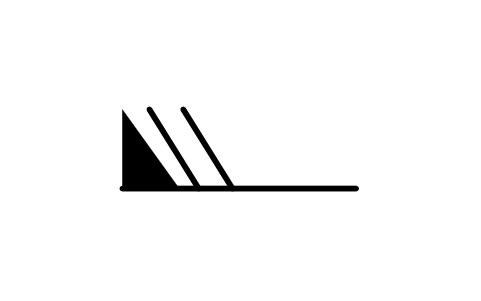

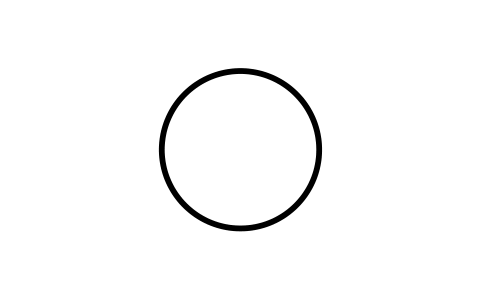

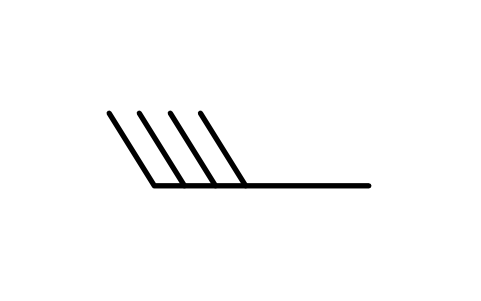

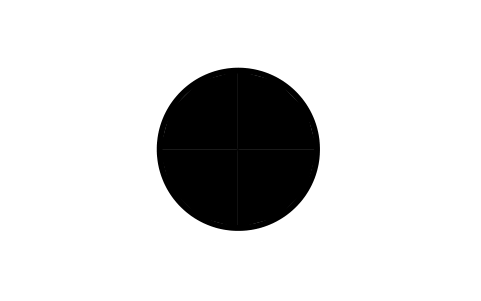

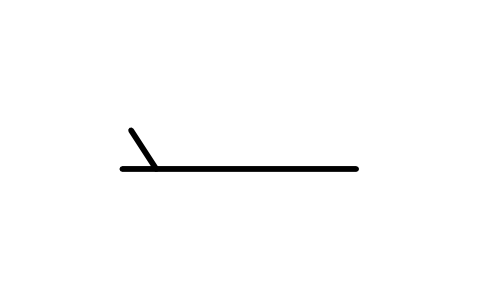

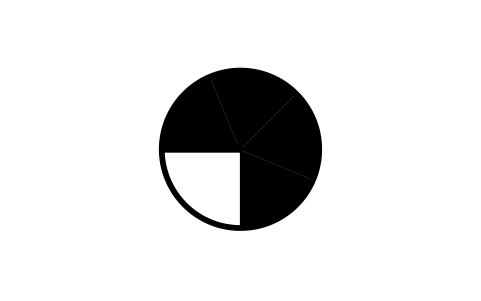

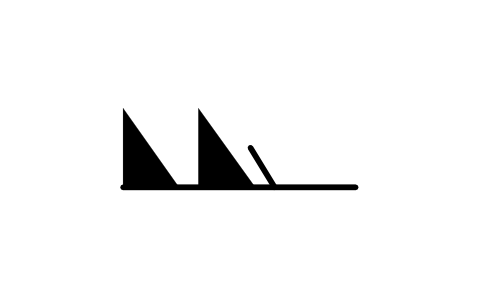

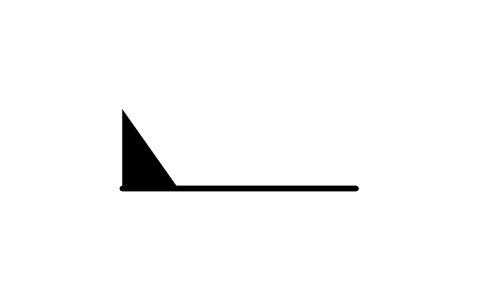

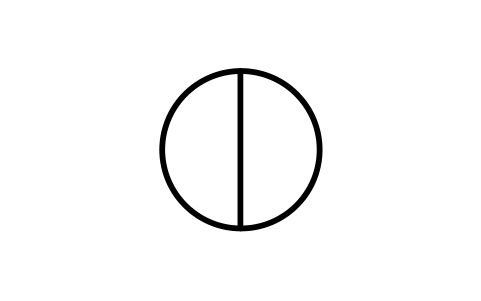

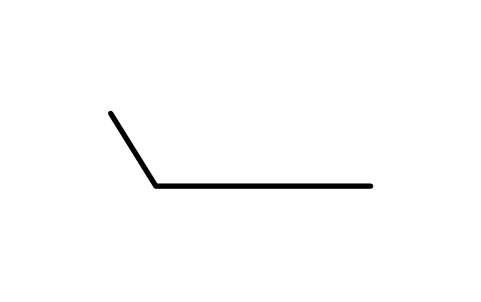

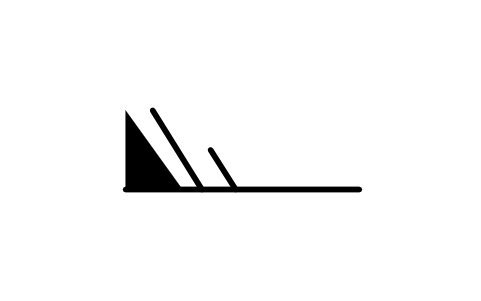

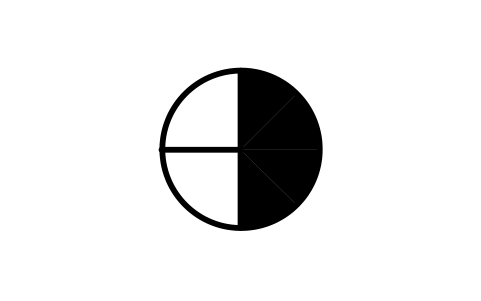

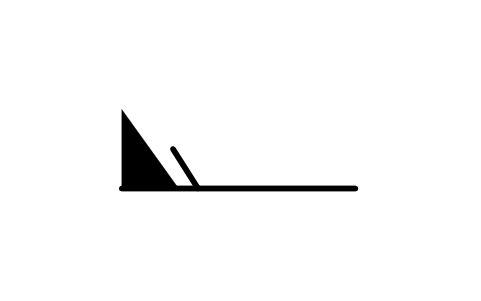

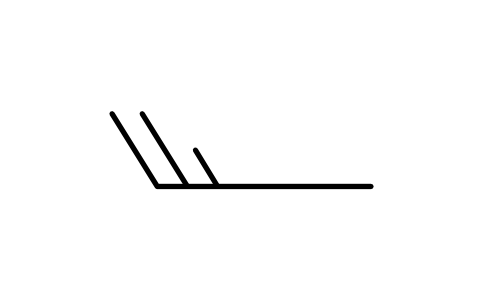

  4. In der Gruppe der Windfiedern ist jeder Block eine Windstärkeklasse in Knoten: Windstille (Doppelkreis), 1-2 kt (nur der Schaft), 3-7 kt (halbe Fieder), dann je 5 Knoten eine ganze Fieder mehr und ein Dreieck für 50 Knoten. Die Blöcke sind nach Geschwindigkeit sortiert, die Klasse steht im Namen. Die Bedeckungskreise zeigen die Bedeckung in Zehnteln wie in der Karte (N 7 und N 8 sind gefüllt gezeichnet und drucken gefüllt).

Zu den Symbolen

Die Formen folgen der Wetterkarte, die zu den internationalen Schlüsseltabellen gehört (nach Unterlagen des US-Wetterdienstes und der Weltorganisation für Meteorologie): Schlüsseltabelle 4677 für das gegenwärtige Wetter, die Wolkentabellen CL, CM und CH, die Figuren für Bedeckung und Drucktendenz und die Fiederskala in Knoten. Die Bedeutung in jedem Block ist der Wortlaut dieser Tabelle.

Die Blöcke sind unsere eigenen Zeichnungen, keine Kopien der Karte oder einer amtlichen Veröffentlichung, und die Bibliothek ist nicht zertifiziert. Verwenden Sie sie für Lehre, Eintragungen und Dokumente. Schreibt Ihr Wetterdienst oder Ihre Luftfahrtbehörde eigene Formen oder Größen vor, vergleichen Sie die Formen mit deren Veröffentlichung, bevor Sie sie für betriebliche Karten einsetzen.

Was sich in den Versionen geändert hat

Version 1.0 · 22. Oktober 2026

Neue Symbole (176)

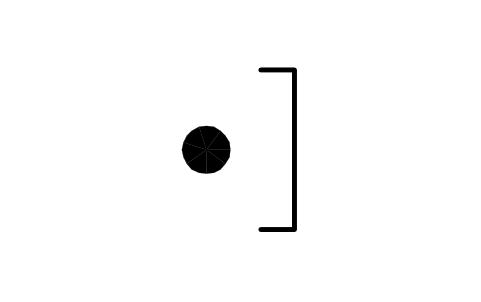

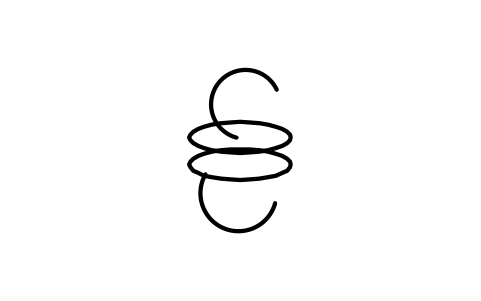

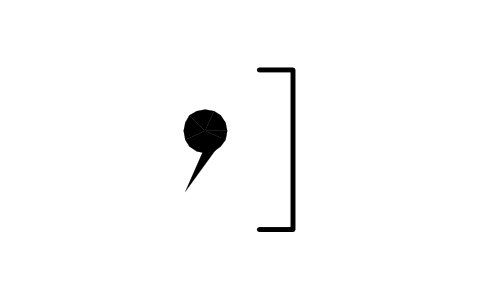

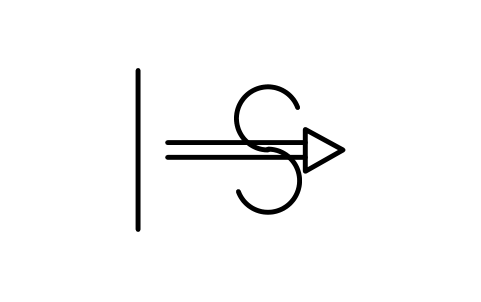

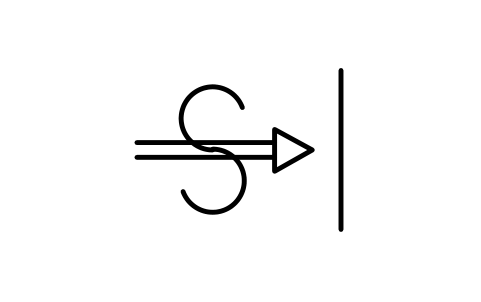

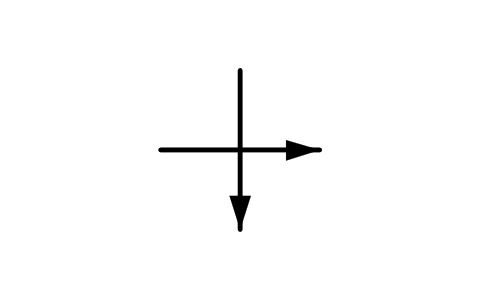

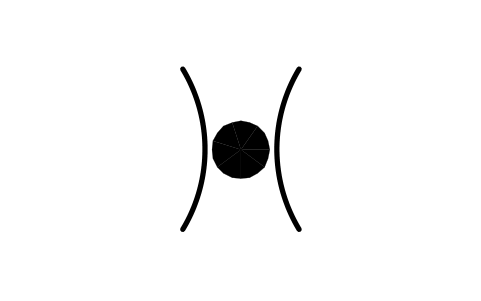

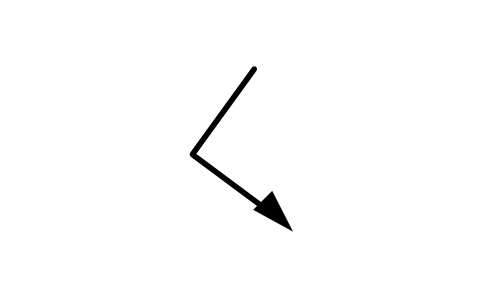

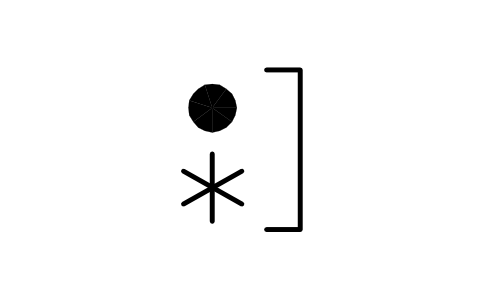

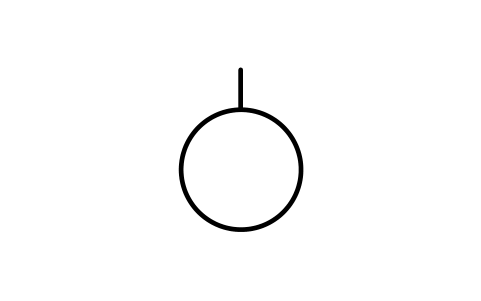

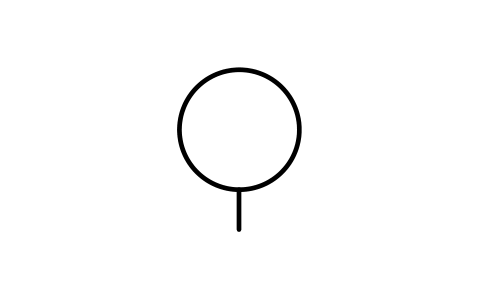

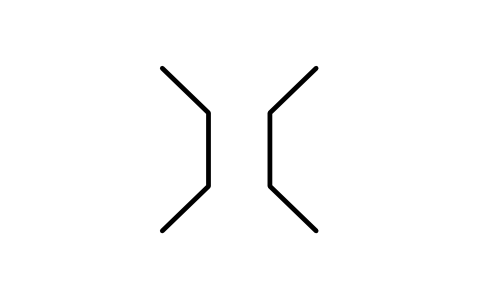

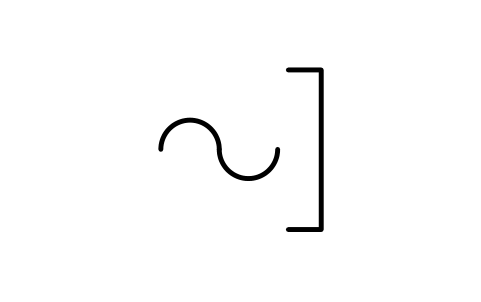

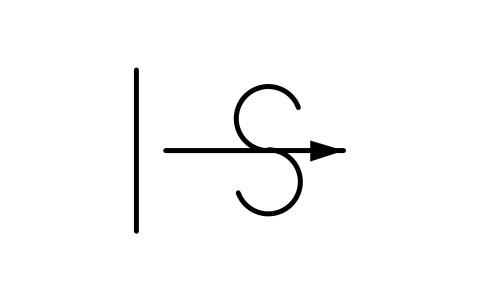

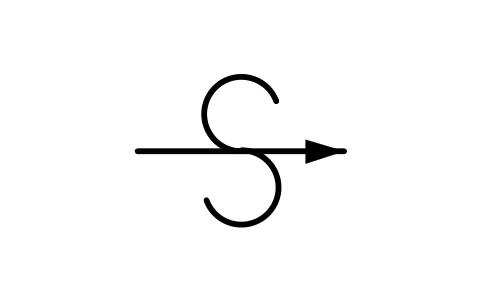

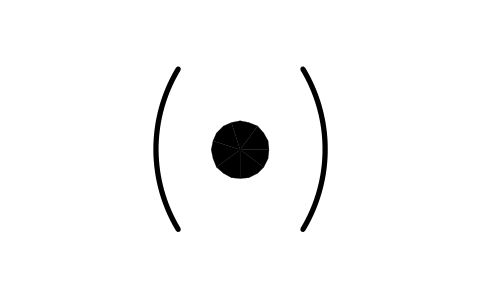

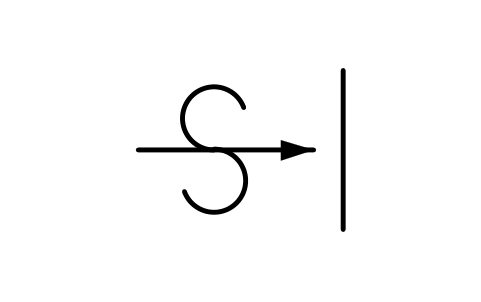

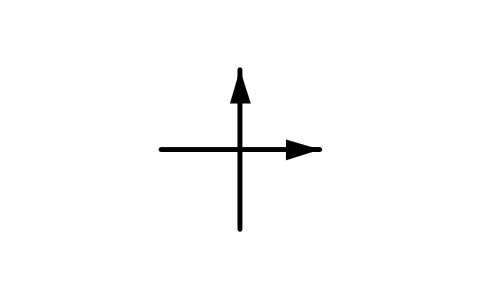

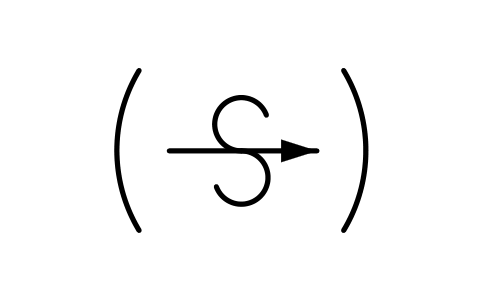

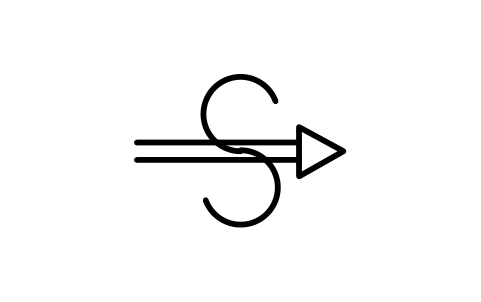

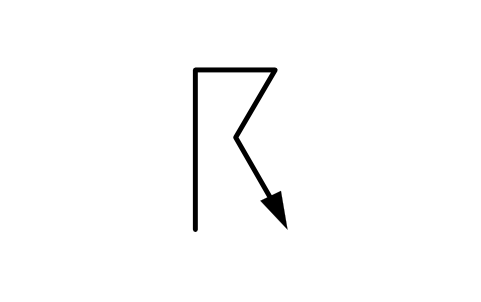

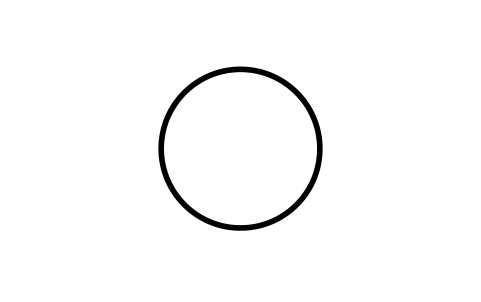

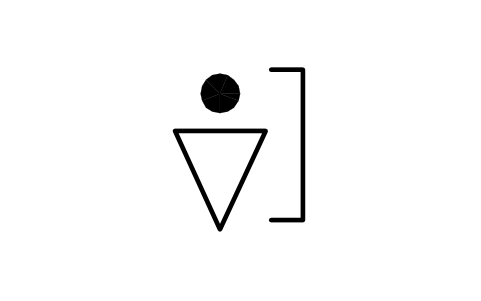

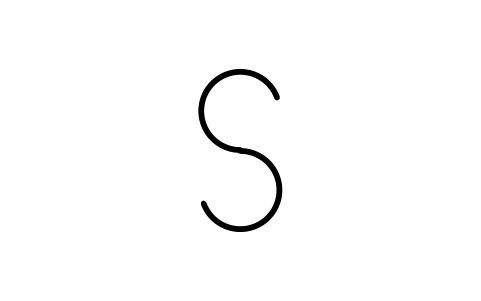

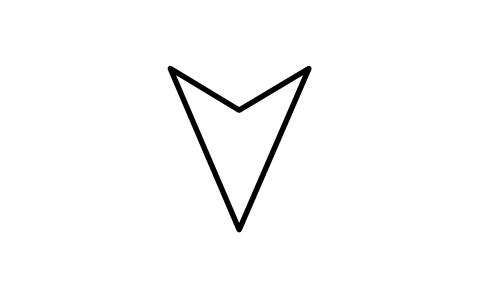

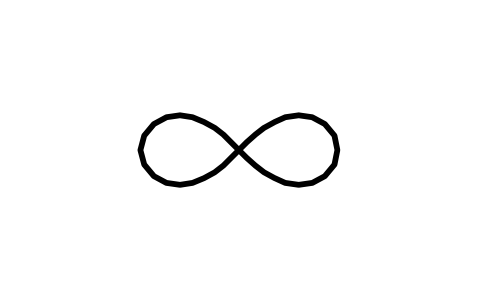

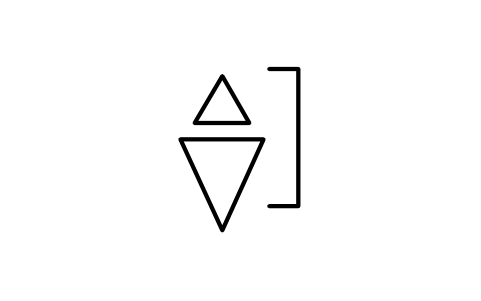

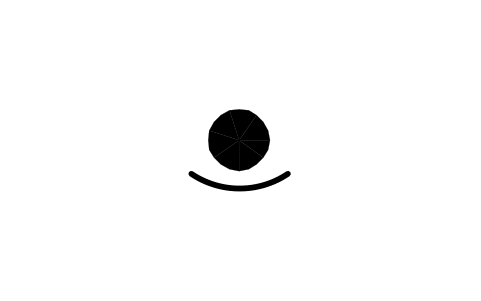

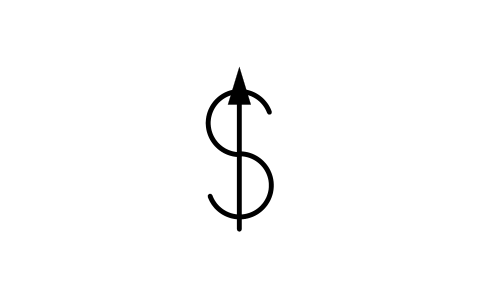

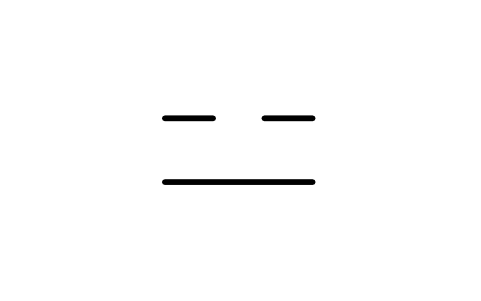

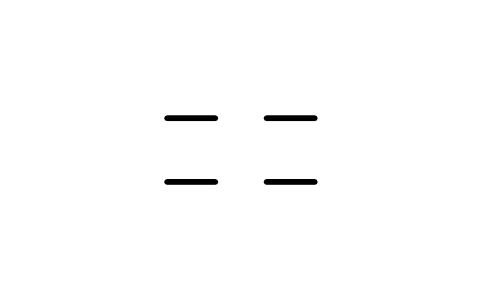

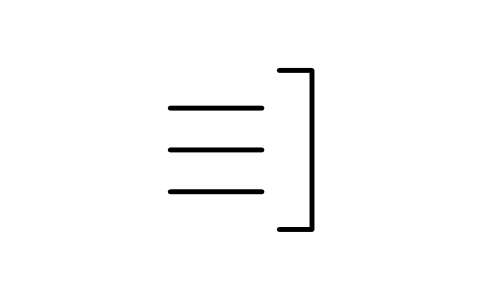

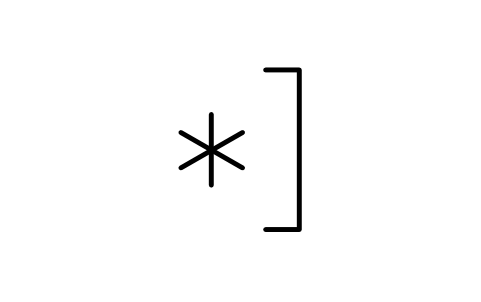

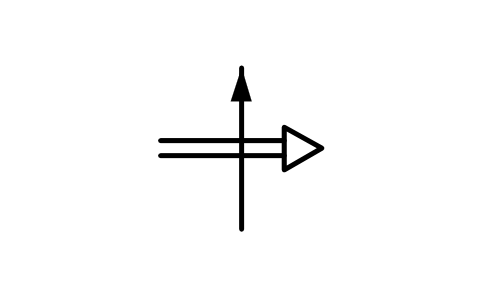

00 Keine Wolkenentwicklung · 01 Wolken lösen sich auf · 02 Himmelszustand unverändert · 03 Wolken bilden sich · 04 Rauch mindert die Sicht · 05 Trockener Dunst · 06 Verbreiteter Staub · 07 Vom Wind aufgewirbelter Staub · 08 Staub- und Sandteufel · 09 Staub- oder Sandsturm in Sicht · 10 Dunst · 11 Flache Nebelfelder · 12 Flacher Nebel, durchgehend · 13 Blitz ohne Donner · 14 Niederschlag erreicht Boden nicht · 15 Niederschlag in der Ferne · 16 Niederschlag nahe der Station · 17 Donner ohne Niederschlag · 18 Böen · 19 Trichterwolken · 20 Sprühregen, letzte Stunde · 21 Regen, letzte Stunde · 22 Schnee, letzte Stunde · 23 Schneeregen, letzte Stunde · 24 Gefrierender Regen, letzte Stunde · 25 Regenschauer, letzte Stunde · 26 Schneeschauer, letzte Stunde · 27 Hagelschauer, letzte Stunde · 28 Nebel, letzte Stunde · 29 Gewitter, letzte Stunde · 30 Staubsturm lässt nach · 31 Staubsturm, unverändert · 32 Staubsturm nimmt zu · 33 Schwerer Staubsturm, lässt nach · 34 Schwerer Staubsturm, unverändert · 35 Schwerer Staubsturm, nimmt zu · 36 Schneefegen niedrig, schwach · 37 Schneefegen niedrig, stark · 38 Schneefegen hoch, schwach · 39 Schneefegen hoch, stark · 136 weitere

Häufige Fragen

Welche Wettersymbole enthält die Bibliothek?

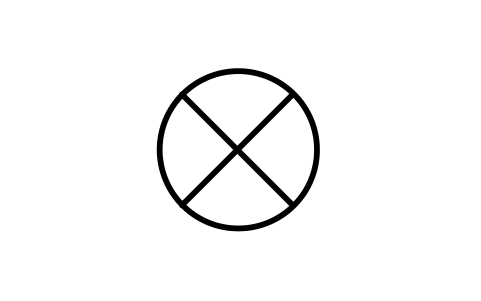

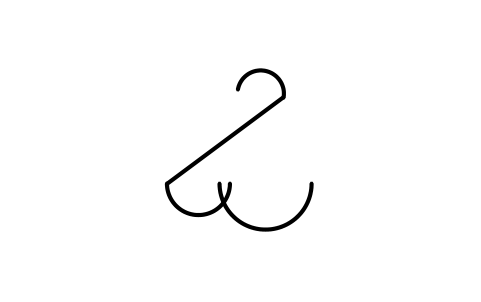

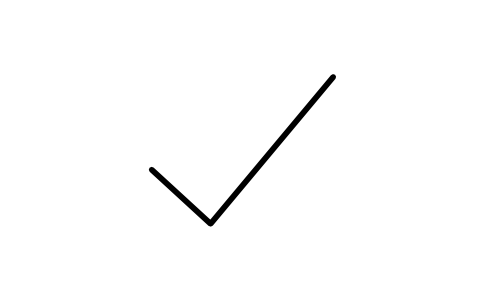

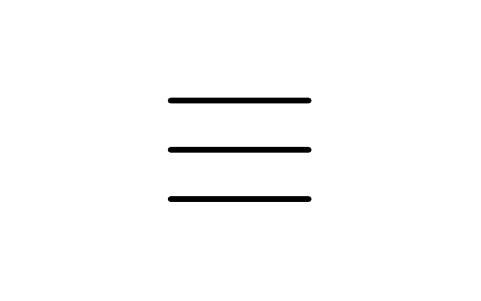

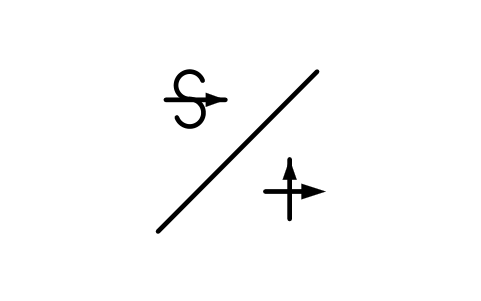

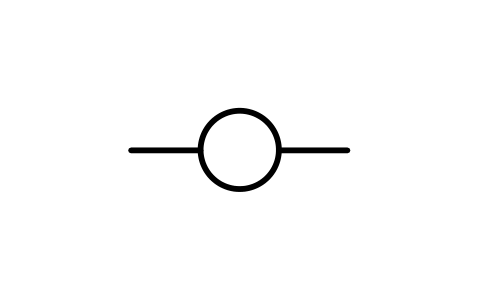

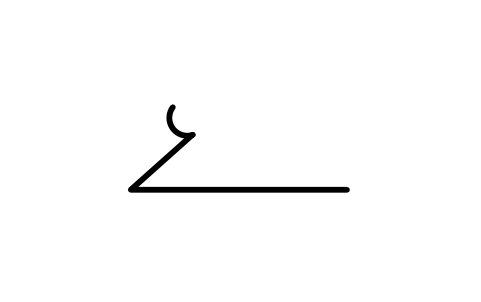

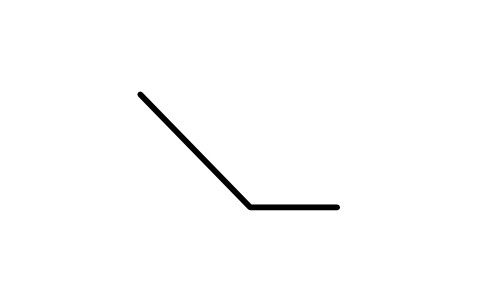

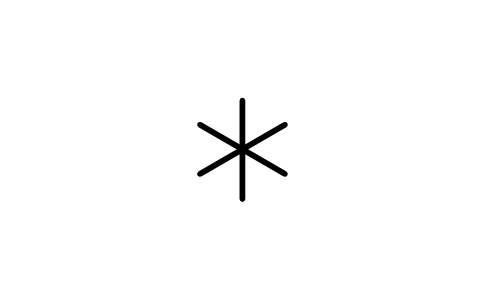

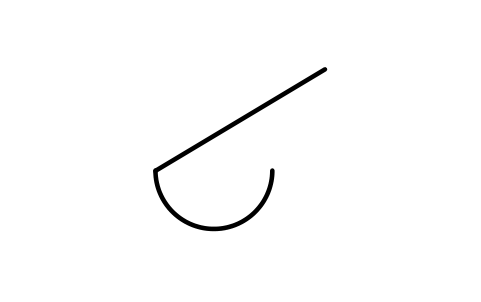

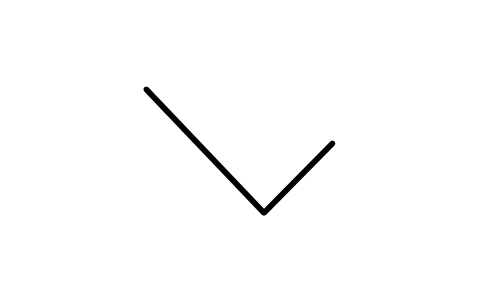

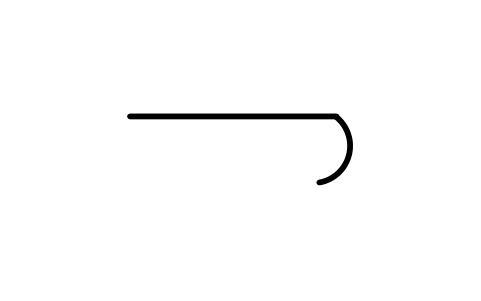

Die 100 Symbole des gegenwärtigen Wetters (ww 00 bis 99), die 27 Wolkenformen von CL, CM und CH, die Bedeckungskreise N 0 bis 9, das vergangene Wetter W 3 bis 9 (W 0 bis 2 haben kein Symbol), die Drucktendenzen a 0 bis 8 und 23 Windfiedern von Windstille bis 107 Knoten. Fronten, Druckzentren und das Layout des Stationsmodells selbst sind nicht in dieser Bibliothek.
Wie setze ich eine Windfieder an eine Station?

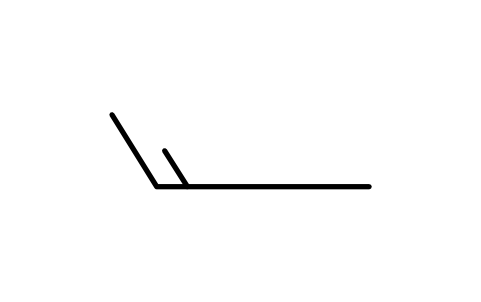

Fügen Sie den Block am Stationspunkt ein und drehen Sie ihn so, dass der Schaft in die Richtung zeigt, aus der der Wind weht. Die Klassen sind nach Knoten sortiert: Wählen Sie den Block, dessen Name Ihre Geschwindigkeit enthält, für 15 Knoten etwa Wind 13-17 kt. In AutoCAD nutzen Sie den Befehl DREHEN (ROTATE) oder geben beim Einfügen den Drehwinkel an.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.
Sind das die offiziellen WMO-Symbole?
Sie folgen den Formen der Karte, die zu den WMO-Schlüsseltabellen gehört, sind aber unsere eigenen Zeichnungen und nicht zertifiziert. Die in jedem Block gespeicherte Bedeutung ist der Wortlaut der Schlüsseltabelle. Muss eine Karte genau der Veröffentlichung Ihres Wetterdienstes folgen, vergleichen Sie die Formen selbst.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.

Symbole zählen und eine Stückliste erstellen

Weil Bemessungswerte und Teilenummern Attribute sind, lassen sich die Symbole eines ganzen Projekts zählen und auflisten, ohne die Zeichnungen zu öffnen. Exportieren Sie die Blöcke nach Excel, summieren Sie sie mit einer Pivot-Tabelle und schreiben Sie Korrekturen in einem Durchlauf zurück, mit Vorschau und Sicherung.
