Kostenlose AutoCAD-Schweißsymbole (DWG) im Stil von AWS A2.4: Schweiß-, Hartlöt- und Prüfsymbolblöcke

Zu AWS A2.4

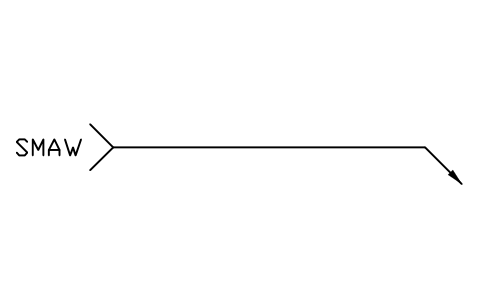

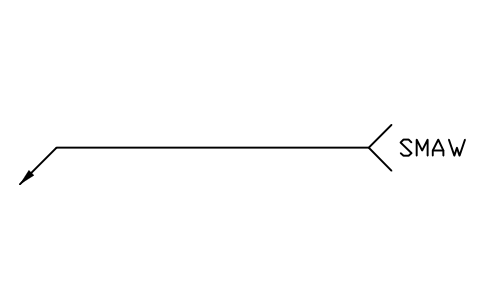

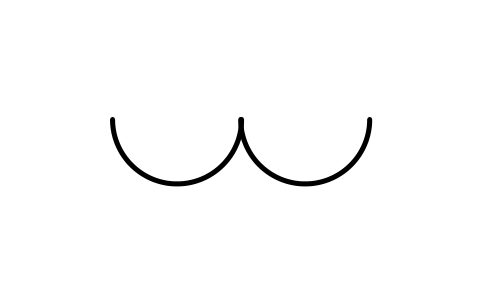

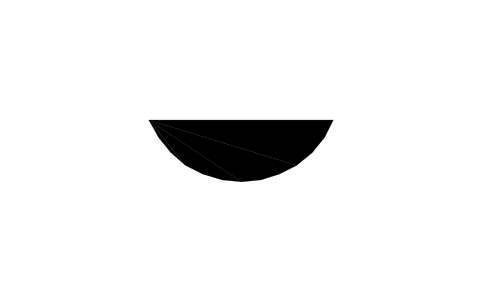

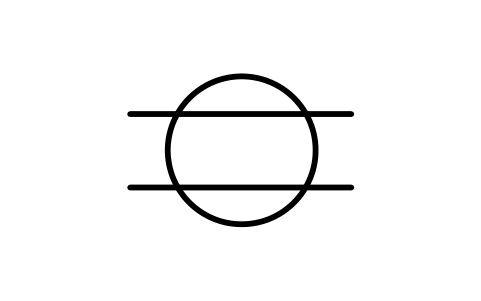

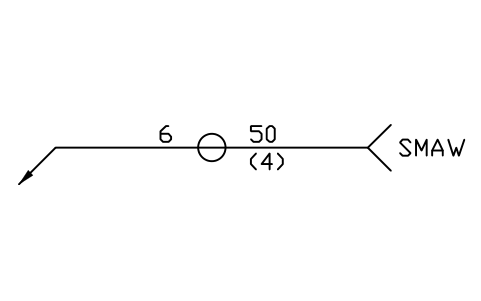

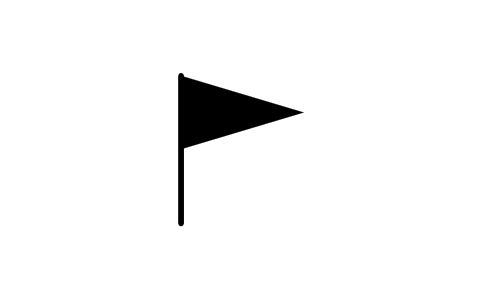

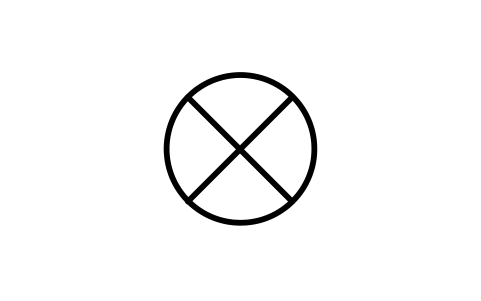

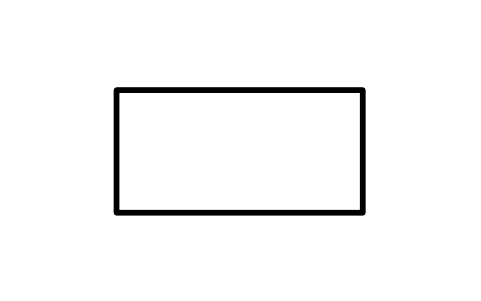

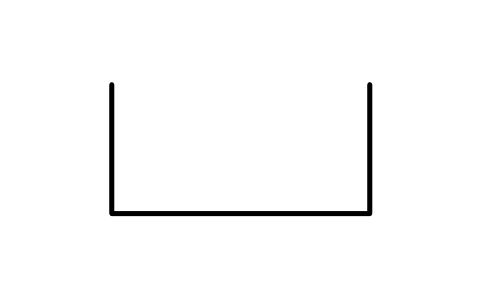

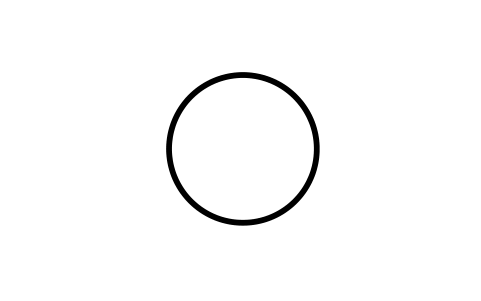

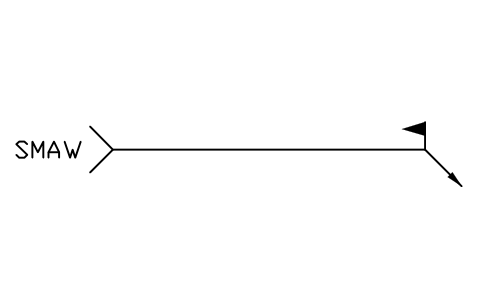

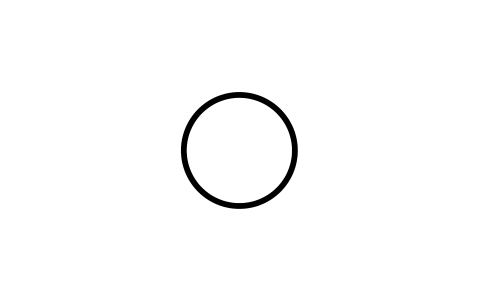

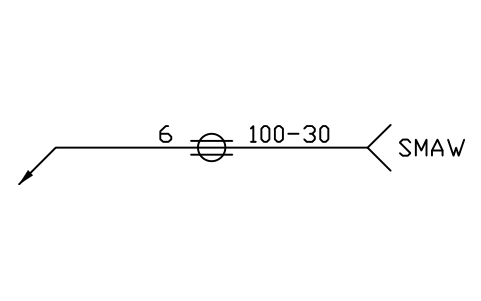

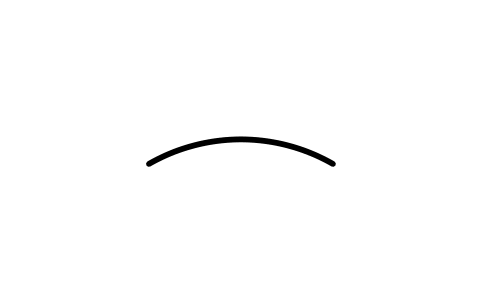

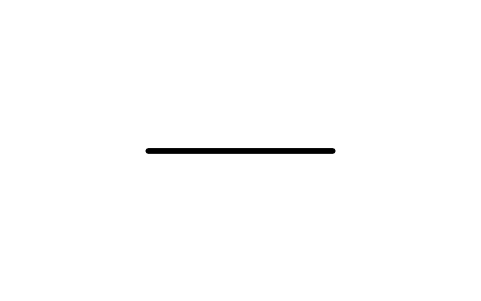

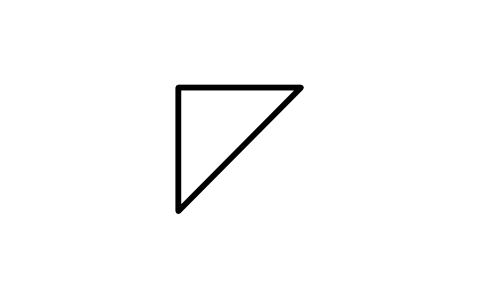

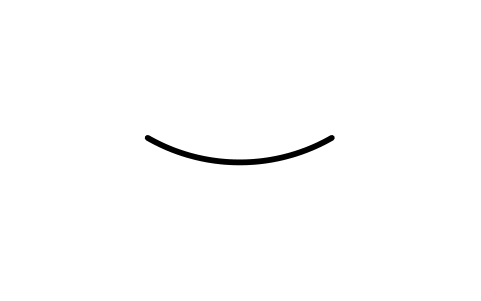

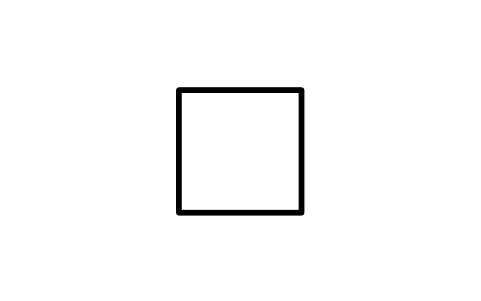

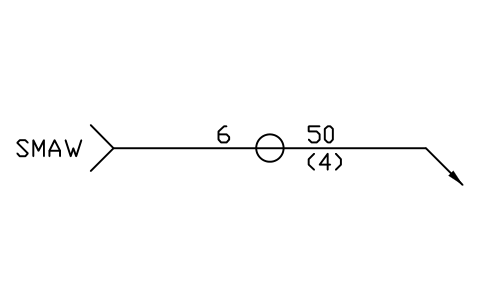

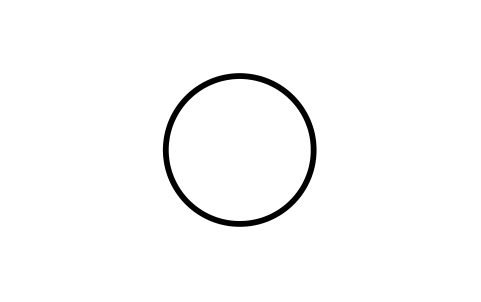

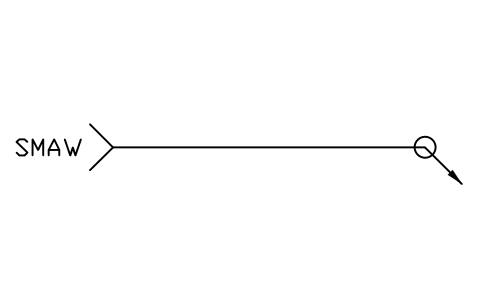

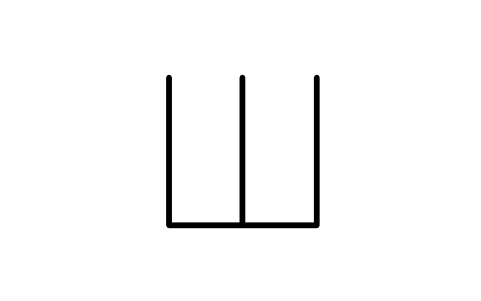

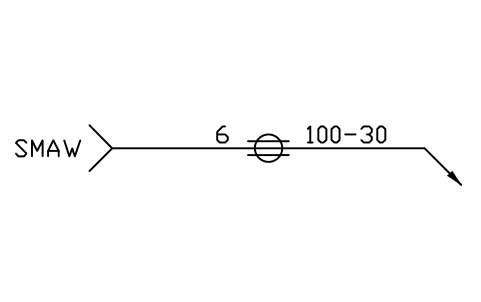

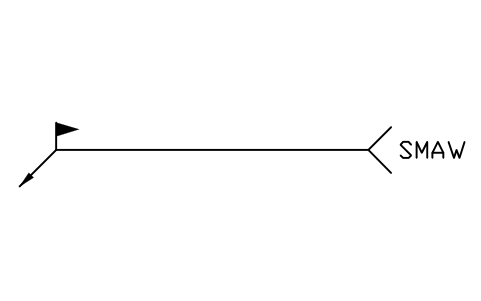

AWS A2.4:2007 ist die amerikanische Norm für Symbole des Schweißens, Hartlötens und der zerstörungsfreien Prüfung. Sie legt Bezugslinie, Pfeil und Gabel, die Nahtsymbole mit ihren Maßen, die Zusatzsymbole sowie die Prüfverfahren mit ihren Kürzeln fest. Die Formen in dieser Bibliothek folgen den Bildern der Norm und ihrem Anhang mit SI-Maßen; die dreidimensionalen Bilder der Stoßarten (B, C, T, L, E) sind nicht gezeichnet.

Diese Symbole sind unsere eigenen Zeichnungen nach den Bildern der Norm. Sie sind nicht aus ihr kopiert, und die Bibliothek ist nicht gegen sie zertifiziert. Prüfe sie gegen die Norm, deine Werksnorm oder die Legende deines Kunden, bevor du dich auf eine Form verlässt.

Häufige Fragen

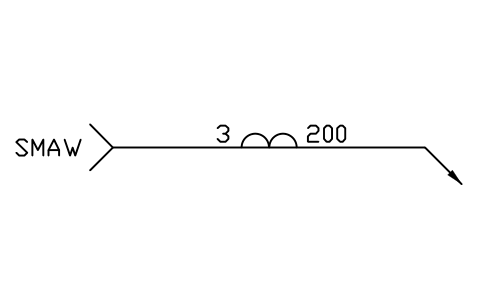

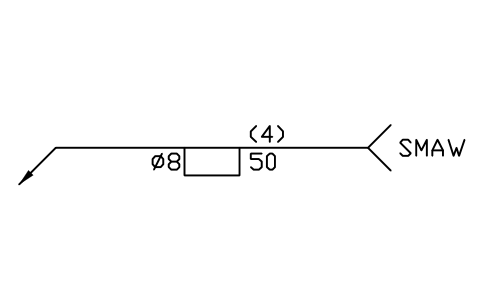

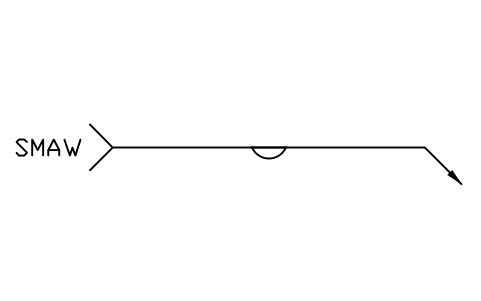

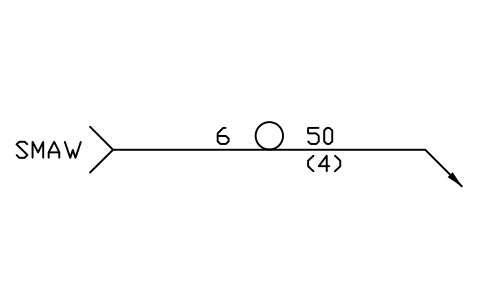

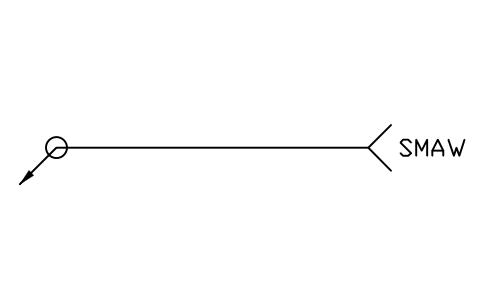

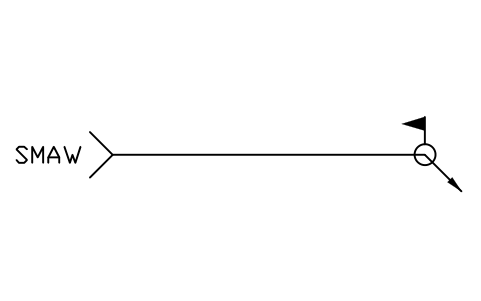

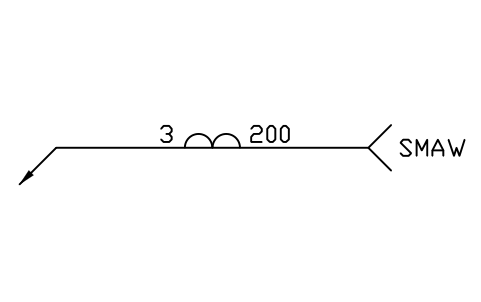

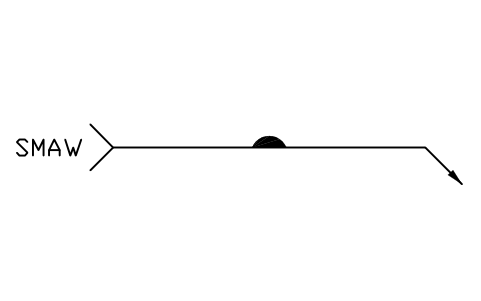

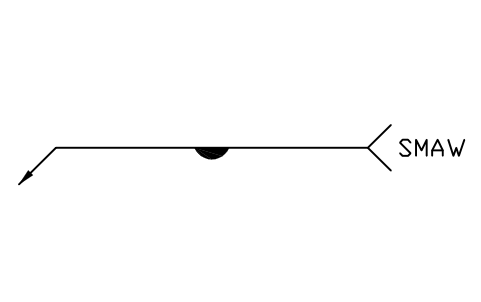

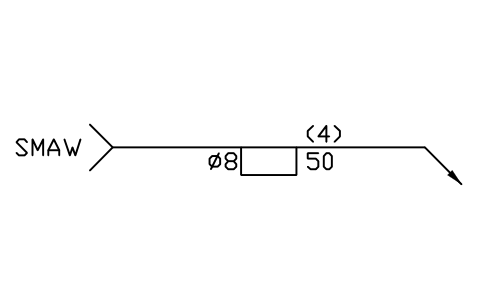

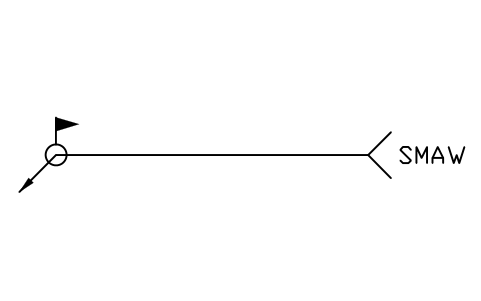

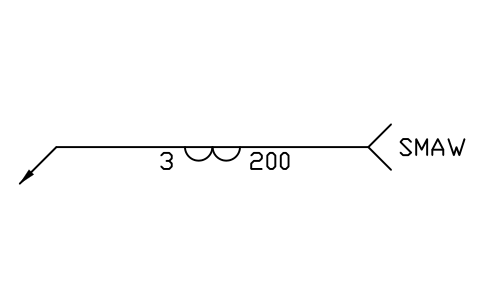

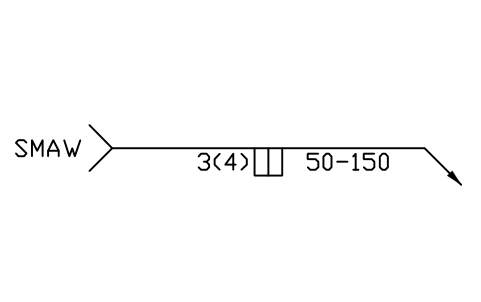

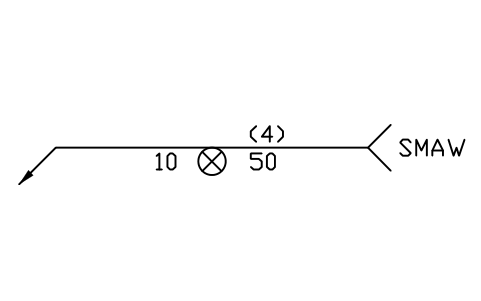

Welche Seite ist die Pfeilseite?

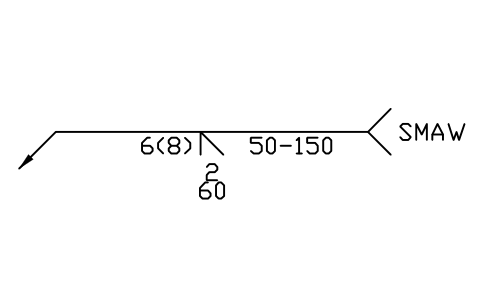

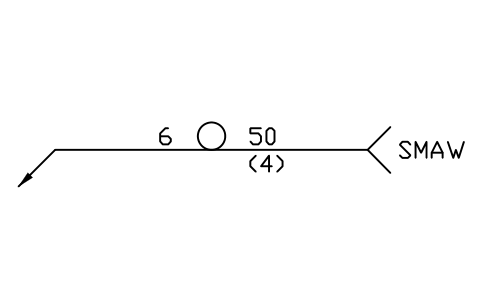

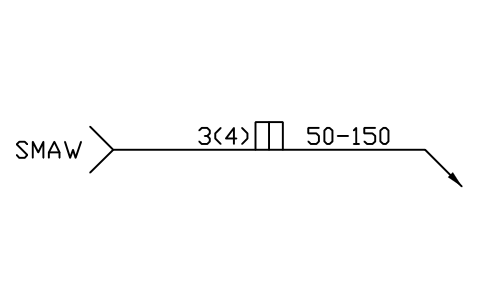

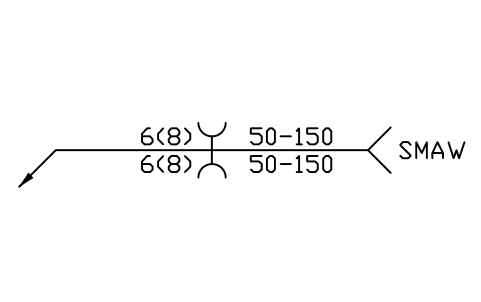

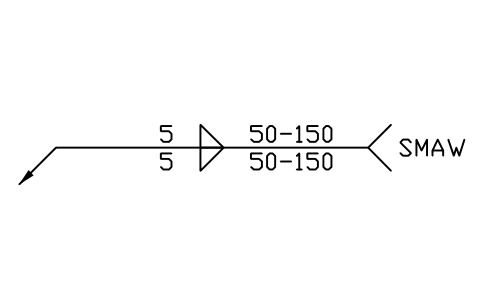

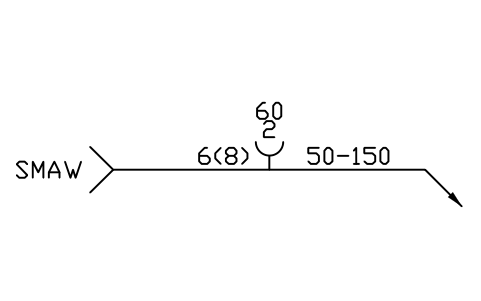

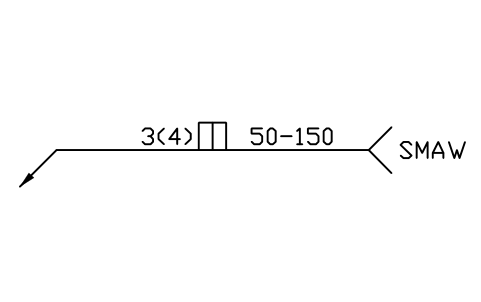

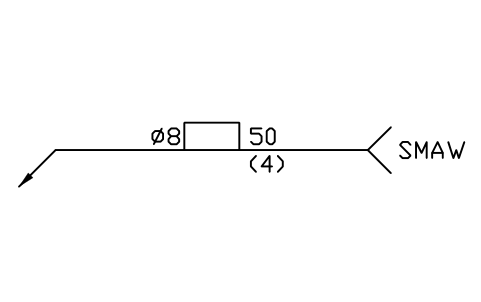

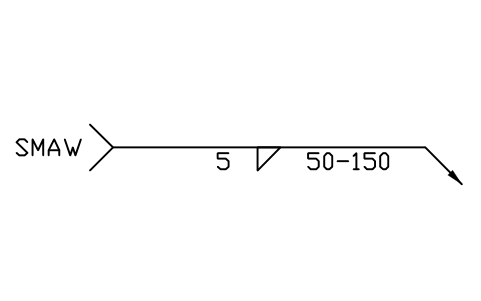

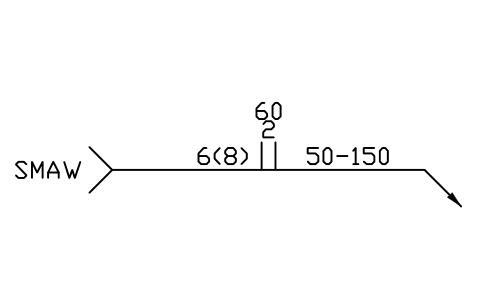

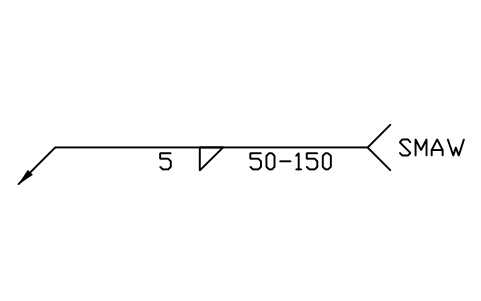

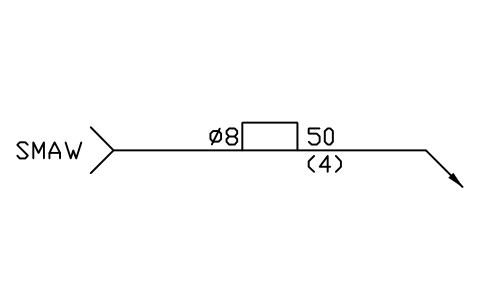

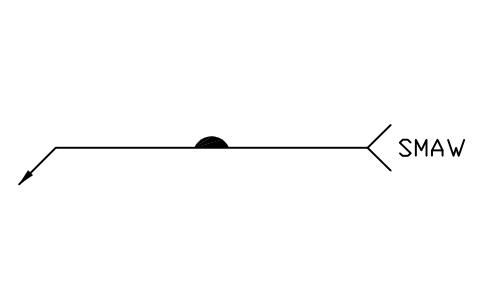

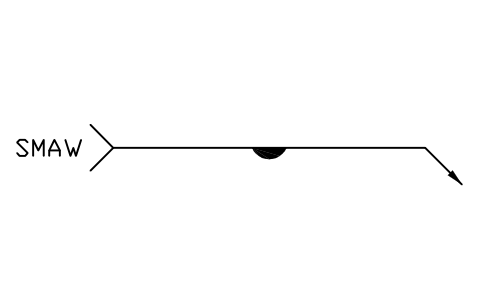

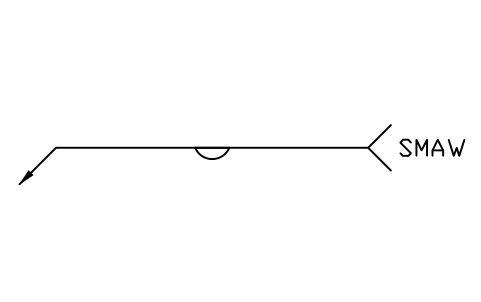

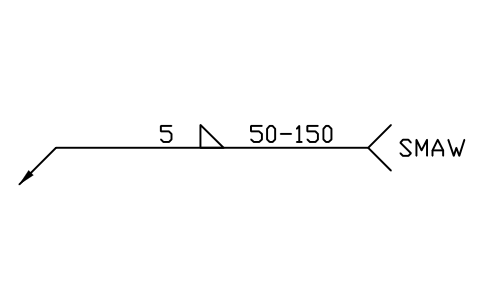

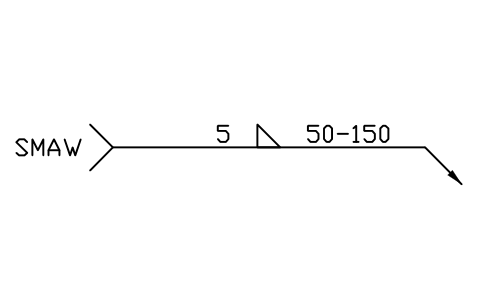

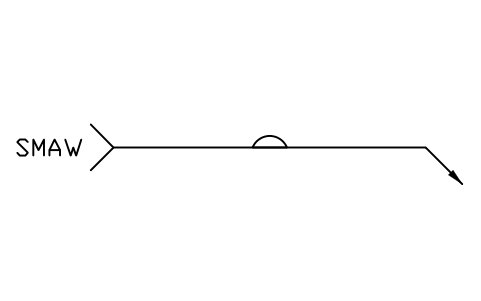

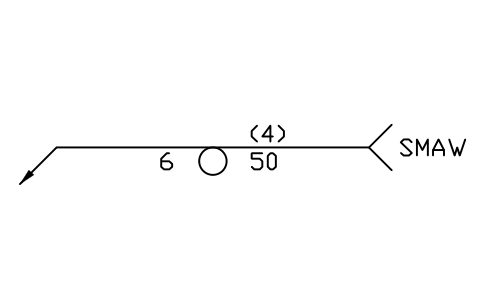

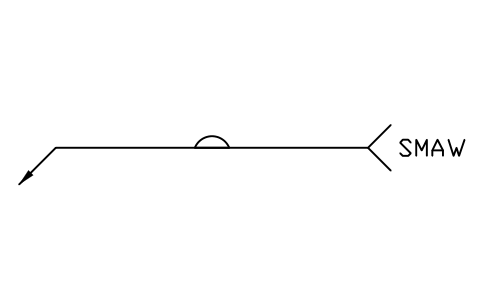

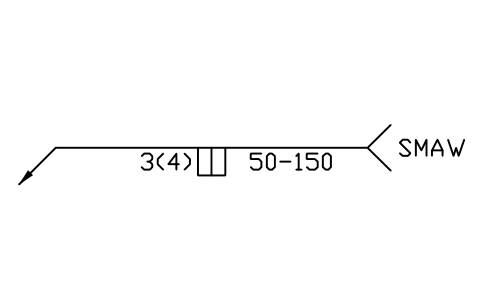

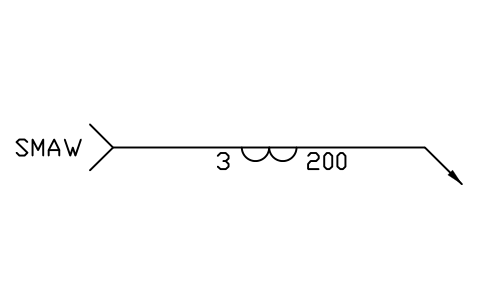

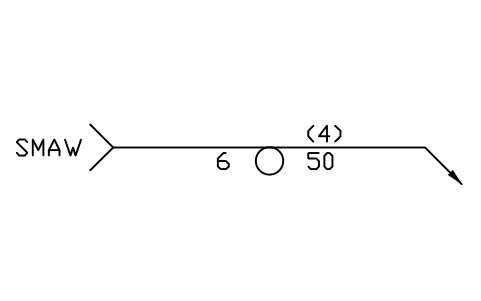

Die Pfeilseite ist die Seite der Fuge, auf die der Pfeil zeigt. Nach AWS A2.4 steht das Symbol einer Naht auf der Pfeilseite unter der Bezugslinie, das einer Naht auf der Gegenseite darüber; bei einer beidseitigen Naht steht auf jeder Seite ein Symbol. ISO 2553 arbeitet anders und hat eine eigene Bibliothek zum Download.

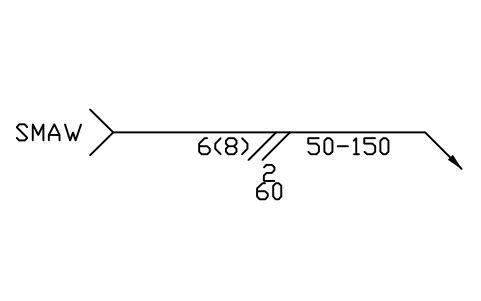

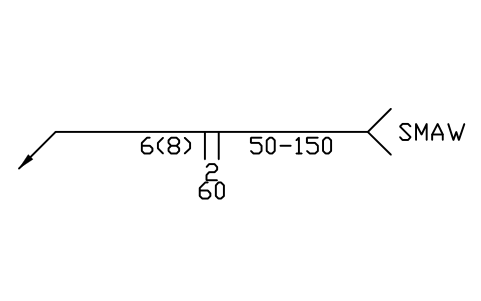

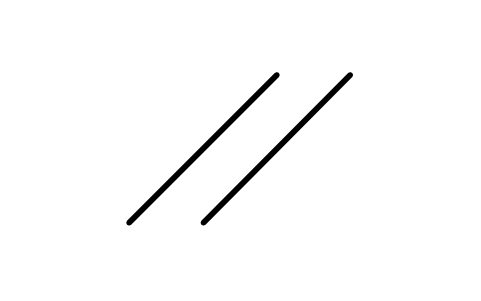

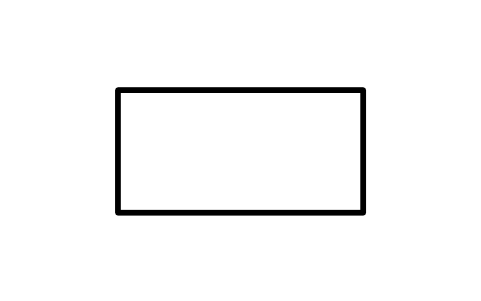

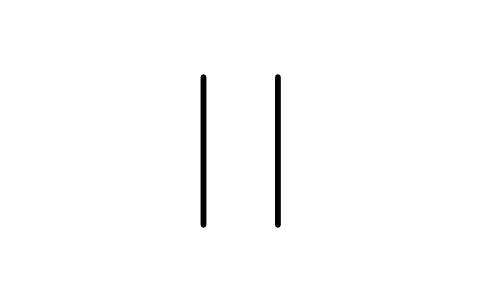

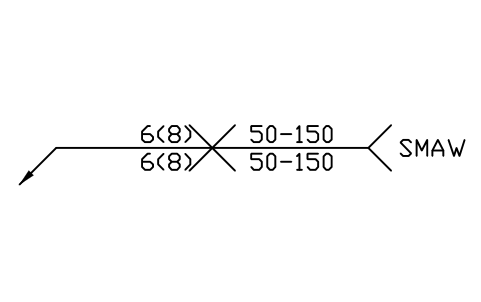

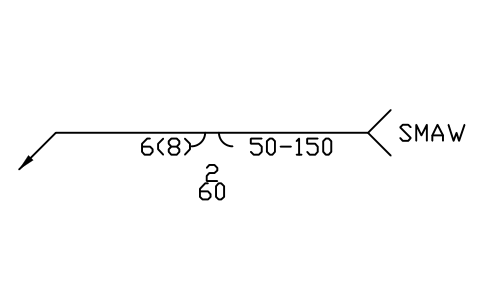

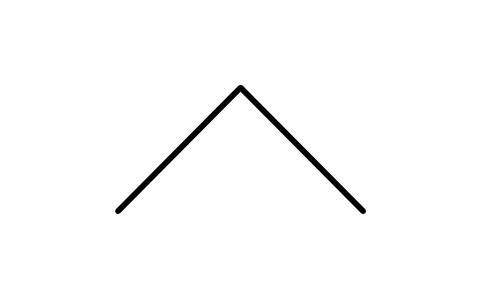

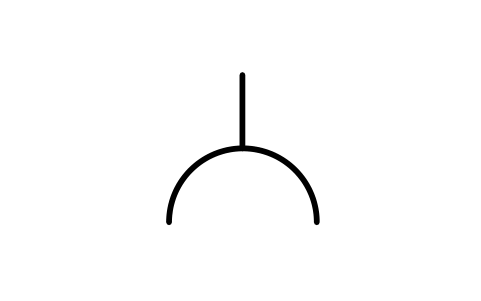

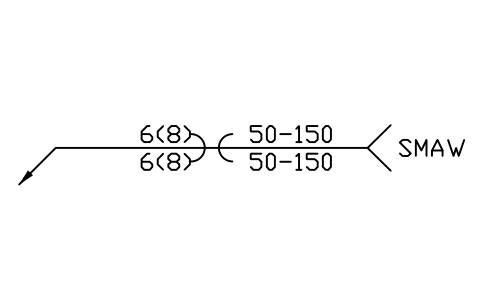

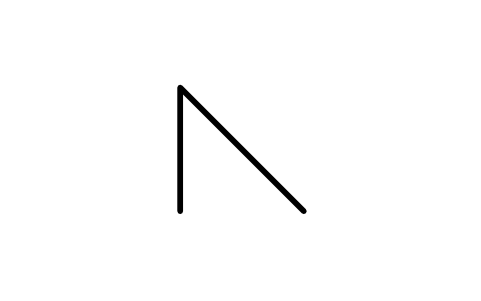

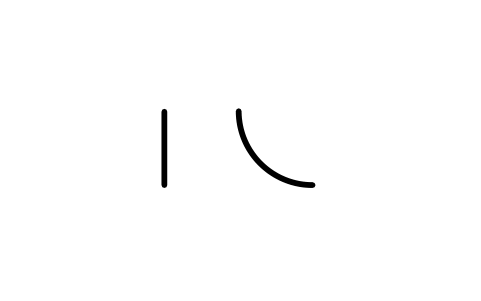

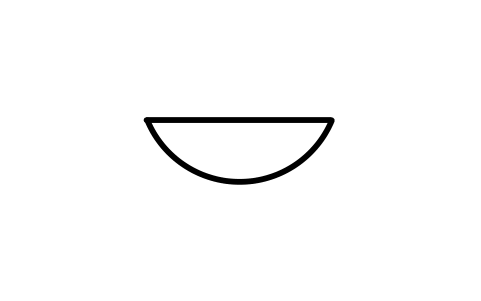

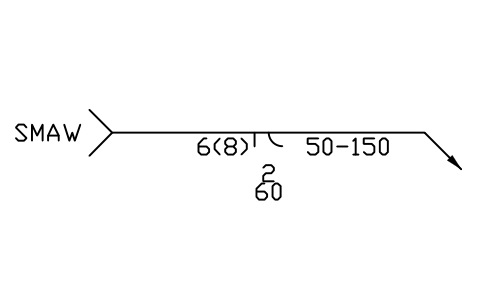

Wie gebe ich eine Nutenschweißung an?

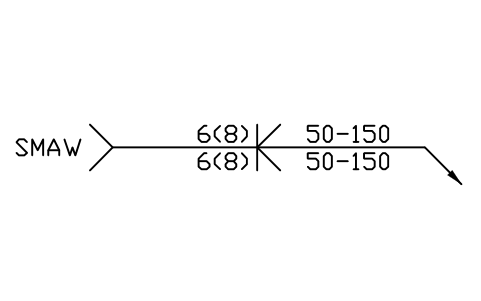

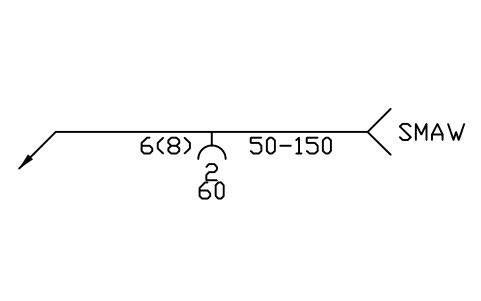

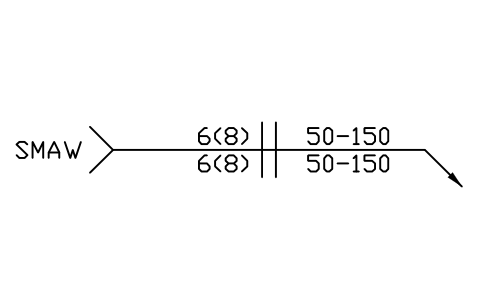

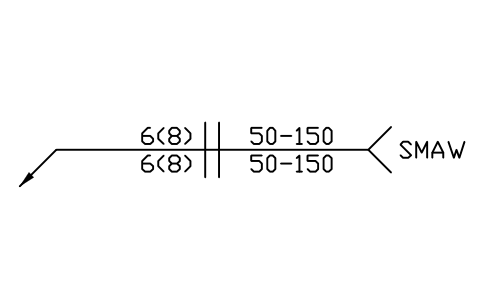

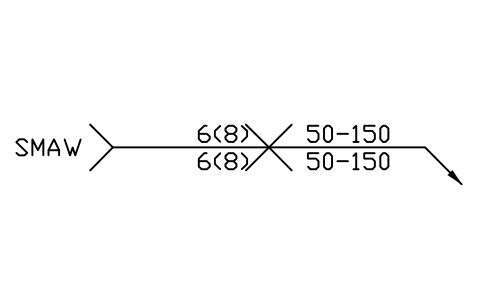

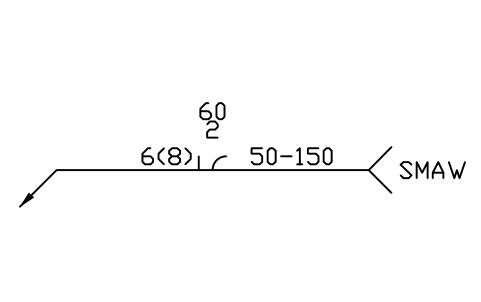

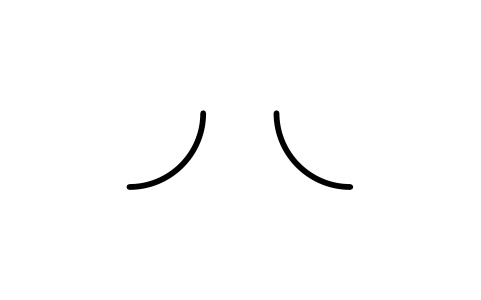

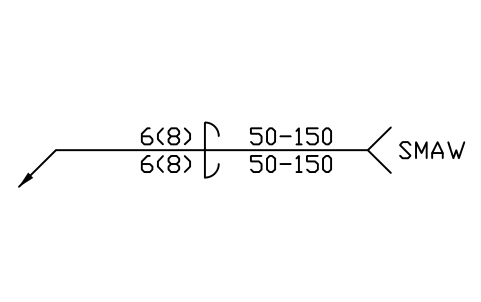

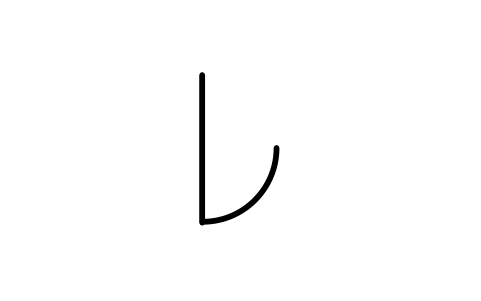

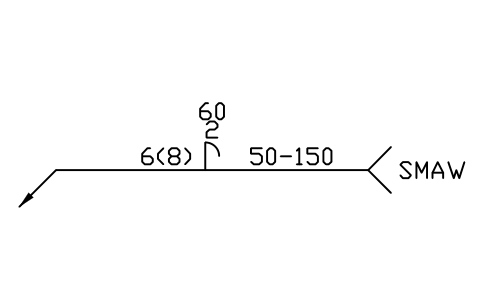

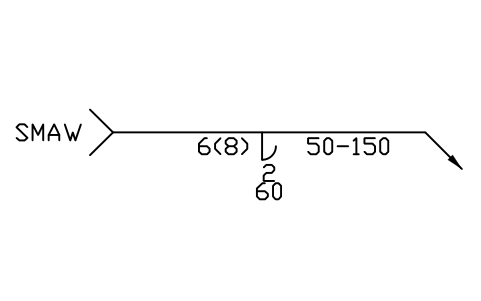

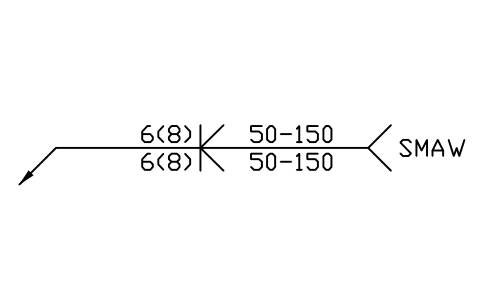

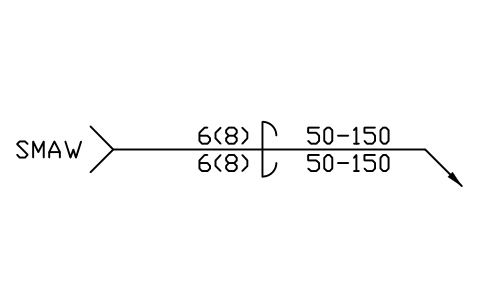

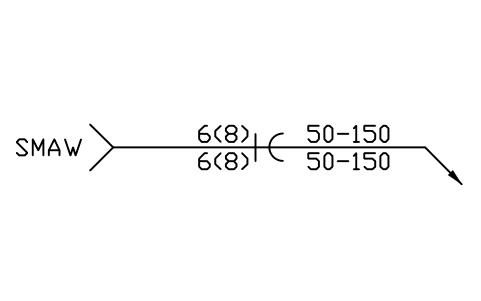

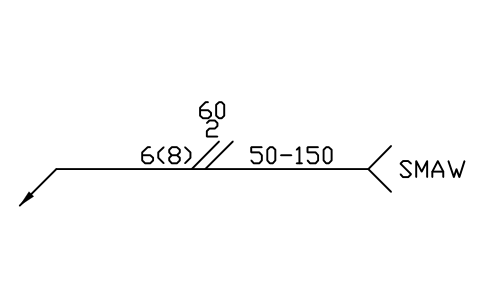

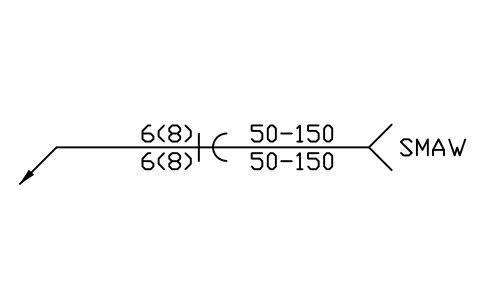

Doppelklicke auf das Schweißsymbol (oder starte EATTEDIT). Trage die Tiefe der Nahtvorbereitung oder die wirksame Nahtdicke in SIZE ein, den Stegabstand in ROOT_OPENING und den Öffnungswinkel in GROOVE_ANGLE; die Blöcke setzen sie dorthin, wo die Norm sie vorsieht. Für Nähte von beiden Seiten nimmst du die Nutarten mit zweitem Symbol.

Kann ich die Symbole in kommerziellen Projekten verwenden?

Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.

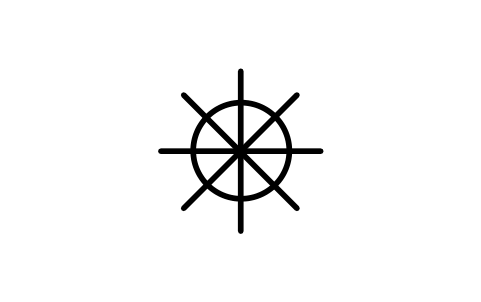

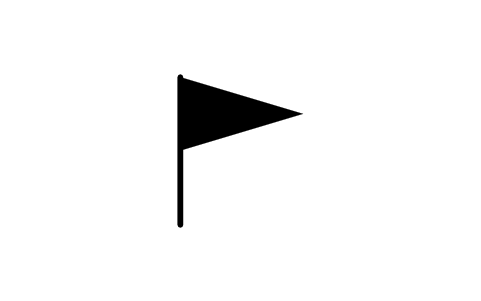

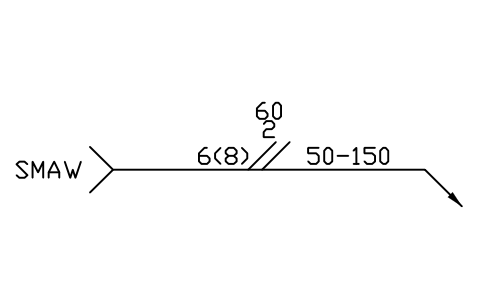

Wie zeige ich Hartlöten und Prüfung?

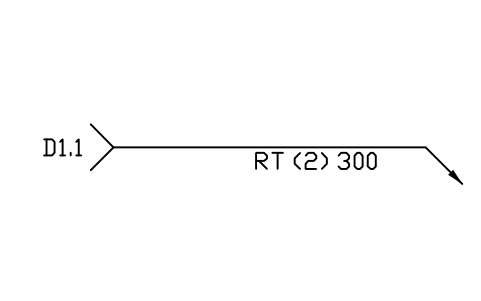

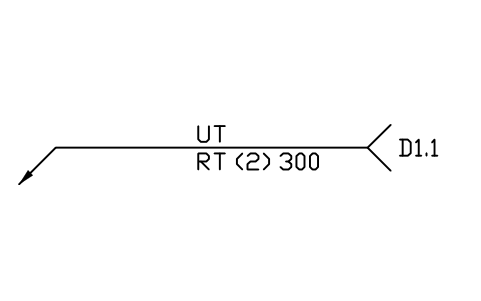

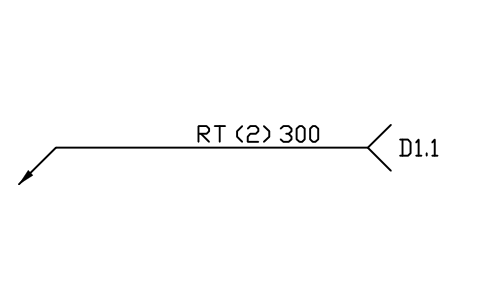

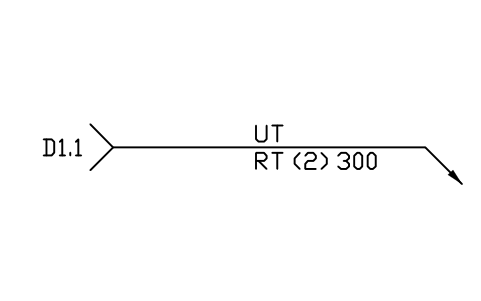

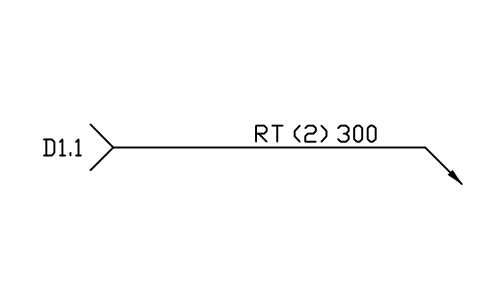

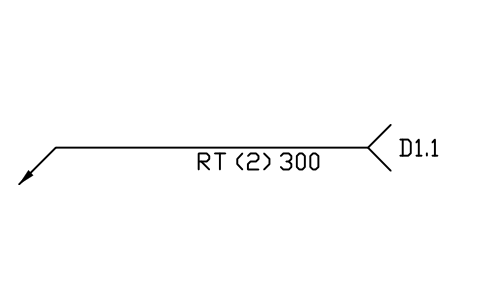

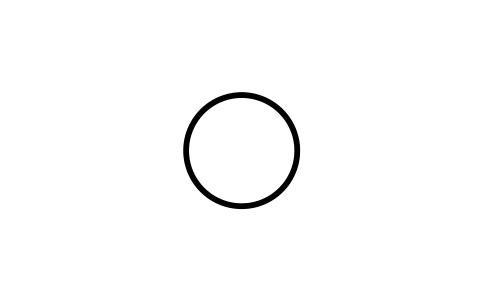

Das Hartlöten nutzt die Nahtsymbole, und du nennst das Verfahren in der Gabel, zum Beispiel TB oder FB. Für die Prüfung nimmst du die NDE-Blöcke: Wähle den für die Pfeilseite, die Gegenseite oder beide Seiten und trage METHOD (zum Beispiel RT, UT, MP, PT oder VT), die Anzahl NUMBER der Prüfungen und die Länge LENGTH ein.

Kann ich ein Symbol ändern oder Attribute hinzufügen?

Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.

Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?

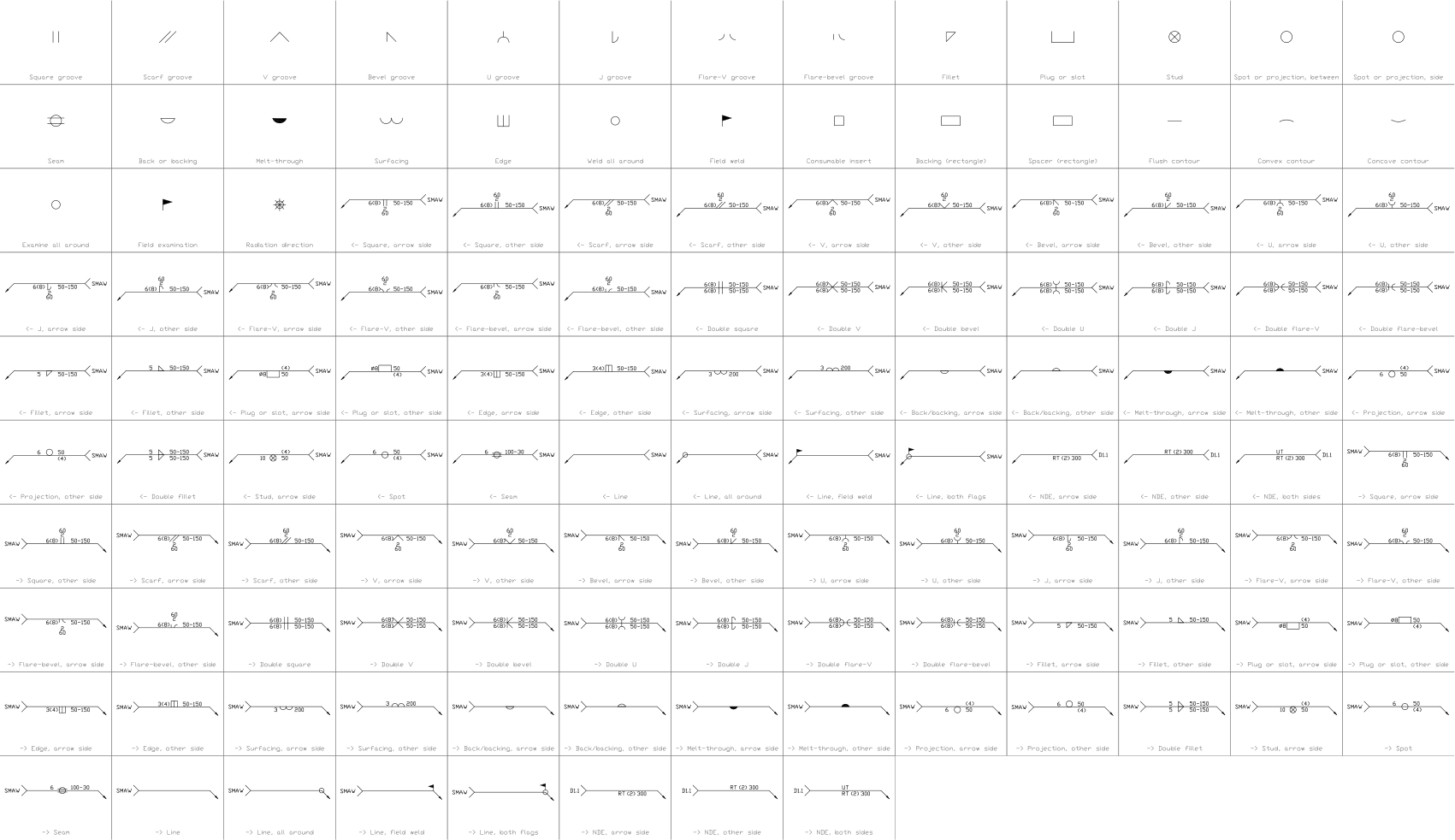

AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
