Bloques AutoCAD gratis de garaje y taller (DWG): vehículos, puertas, bancos, máquinas de madera y metal, elevadores

Sobre medidas y espacios libres

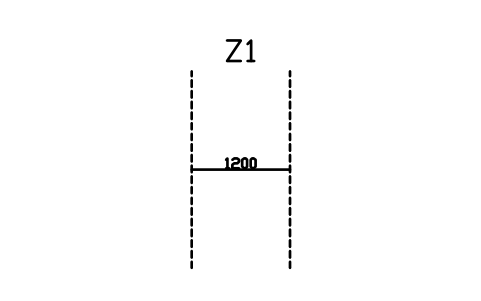

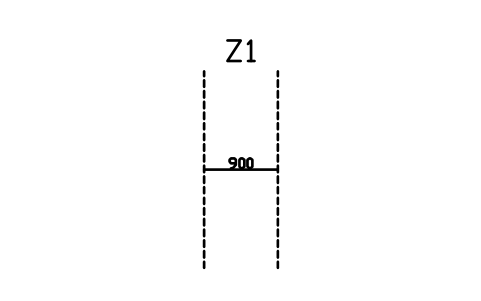

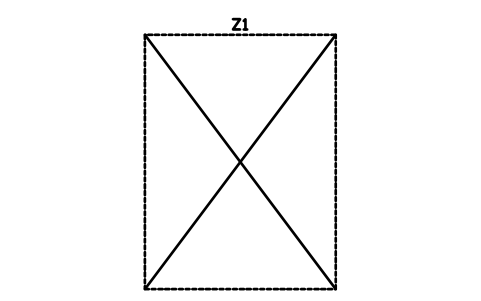

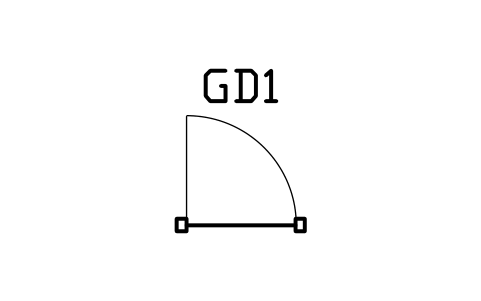

No existe una norma para los símbolos en planta de garajes y talleres. Las medidas son formatos comerciales típicos: 3000 de ancho por plaza, puertas de 2100 de alto, un pasillo de 900 junto al coche, 1200 entre máquinas. Es práctica común, no una regla: comprueba las dimensiones de las plazas, los requisitos de puertas y protección contra incendios, la alimentación eléctrica, la extracción de polvo y humos y los espacios alrededor de máquinas y elevadores según la normativa local y los datos del fabricante.

Estos símbolos son dibujos propios, según la práctica habitual de proyecto, y la biblioteca no está certificada con ninguna norma. Compara las medidas, los espacios libres y las conexiones con tu proyecto y modifica los bloques si los tuyos difieren.

Preguntas frecuentes

¿Estos símbolos siguen una norma?

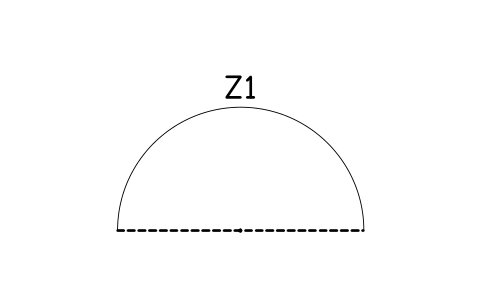

No. Los símbolos en planta de garajes y talleres no tienen una norma vinculante. Los bloques siguen las medidas comerciales típicas y la práctica de proyecto, y las marcas de zona dan valores típicos, no requisitos normativos. Comprueba la normativa local y los datos de seguridad y el manual de cada máquina que especifiques.

¿Qué son las distribuciones de garajes y talleres?

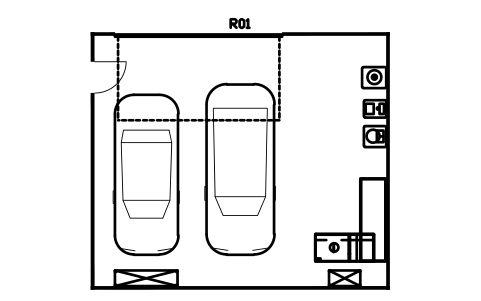

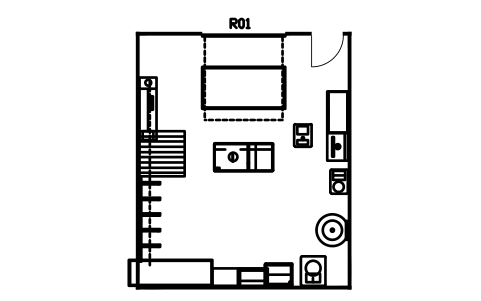

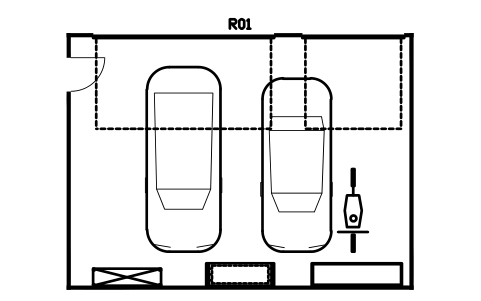

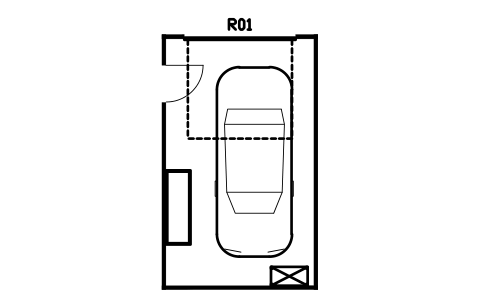

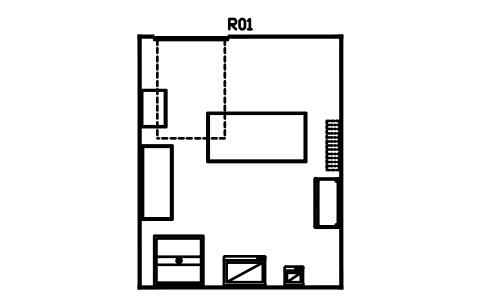

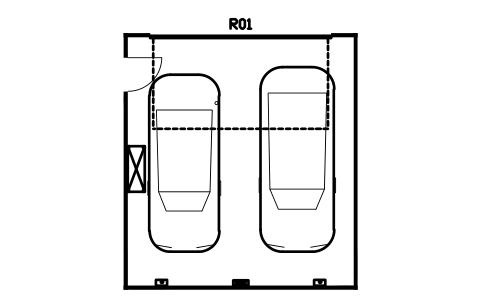

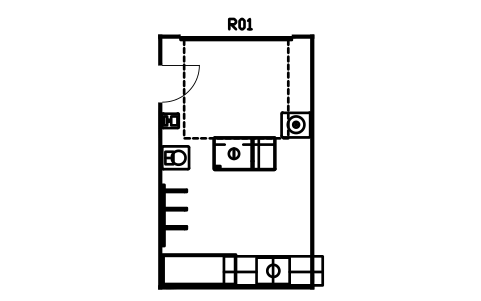

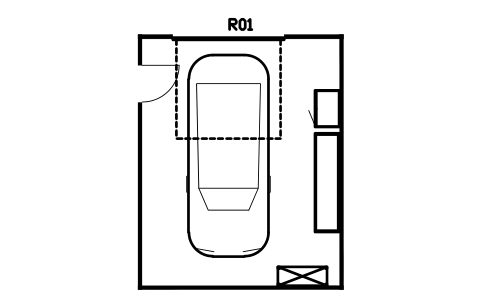

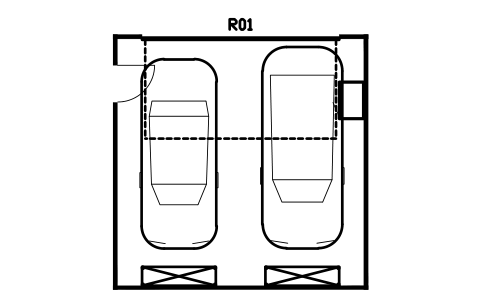

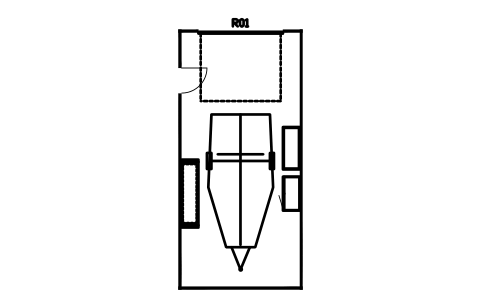

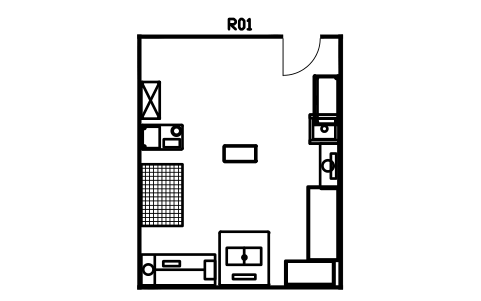

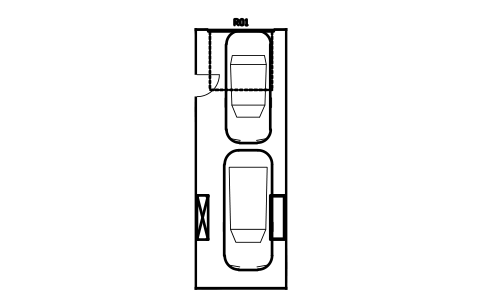

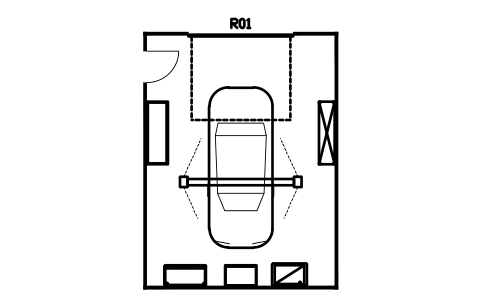

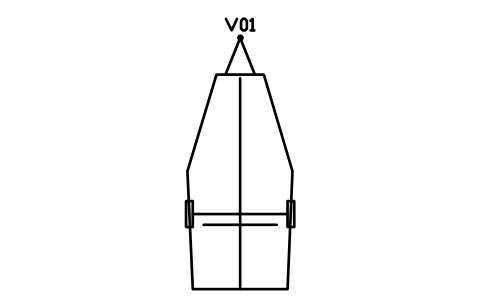

Estancias ya preparadas, cada una en un bloque, con paredes, puertas y equipos colocados: garajes de uno a tres coches, en fila, con cargador, para motos y para un barco, un garaje doble con zona de taller, y talleres de carpintería (tres tamaños), metal, mecánica, electrónica y maker, además de un pequeño cobertizo. Inserta una para un esquema rápido, o descomponla para mover piezas sueltas; las mismas piezas están también por separado en la biblioteca.

¿Puedo usar los símbolos en proyectos comerciales?

Sí. Son libres para usar y modificar en sus propios proyectos, también comerciales. Se ofrecen tal cual, sin garantía. Le pedimos que no redistribuya ni revenda la biblioteca; consulte las condiciones de uso de la biblioteca.

¿Puedo usarlos junto con las bibliotecas de arquitectura y de almacenaje?

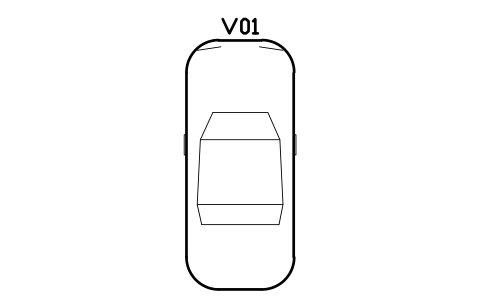

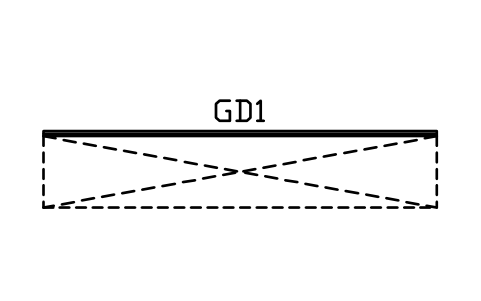

Sí. Usan las mismas unidades, los mismos atributos y la misma regla de inserción, de modo que las bibliotecas pueden convivir en una misma planta. Esta añade vehículos, puertas de garaje, máquinas de taller y distribuciones; la biblioteca de arquitectura tiene puertas, ventanas y mobiliario general, la de almacenaje estanterías y elementos de cuartos de servicio, y la de mobiliario industrial los muebles de loft.

¿Puedo cambiar un símbolo o añadir atributos?

Sí. Abra el DWG, edite un bloque con BEDIT para cambiarlo o añadir atributos y guarde. Para actualizar los dibujos que ya contienen el bloque, ejecute ATTSYNC o sustituya el bloque. Haga antes una copia de seguridad: los valores de los atributos pueden perderse si se usa ATTSYNC sin cuidado.

¿Los patrones de baldosas, papel tapiz y materiales son sombreados (hatch)?

No, son bloques de líneas finas. Inserte un panel, escálelo a la superficie que quiera representar y cópielo si hace falta (ARRAY), o úselo como ejemplo de leyenda junto al cuadro de acabados. Para superficies grandes conviene más el sombreado de su propio programa de CAD.

¿Descargo esta biblioteca o una de las bibliotecas temáticas más pequeñas (mobiliario, puertas y ventanas, baño y cocina, escaleras, muros y cubiertas)?

Esta reúne todo en un solo archivo. Si solo necesita un tema, la biblioteca temática trae los mismos bloques en un archivo más ligero; la de mobiliario añade alzados frontales.

¿Dónde encuentro un juego completo de estos símbolos para AutoCAD?

AutoCAD solo incluye unos pocos bloques de ejemplo, así que un juego completo de símbolos sale de una biblioteca. Descarga el ZIP de esta página y abre el DWG: cada símbolo es un bloque. Insértalo con INSERT (paleta Bloques, pestaña Bibliotecas, y elige el DWG) o arrástralo desde DesignCenter (ADCENTER). También puedes descargar un solo símbolo por separado.
