Válvulas, actuadores y componentes mecánicos

Atributos para listas de materiales

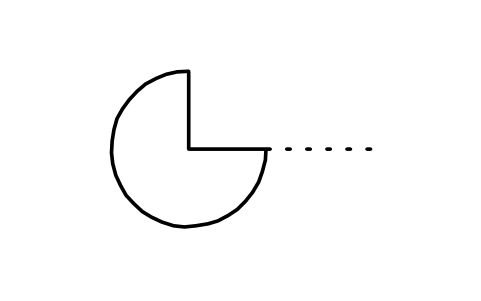

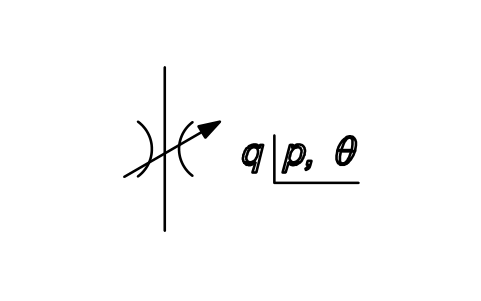

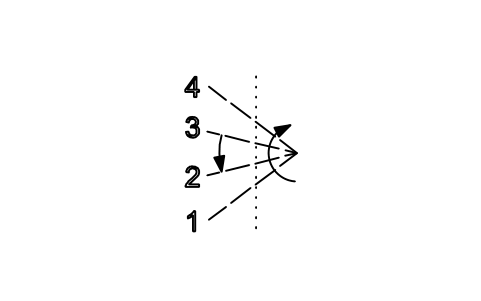

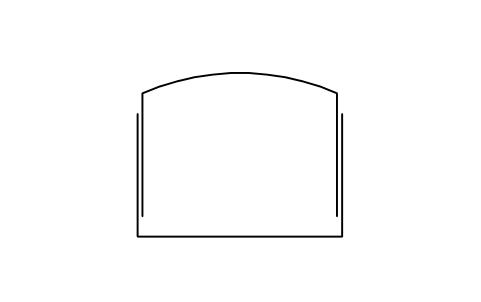

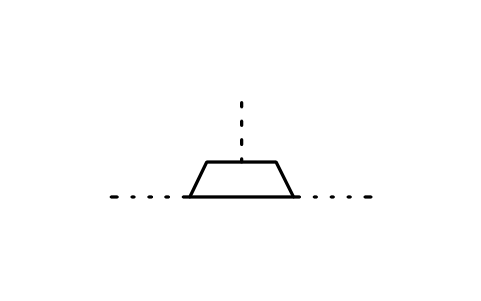

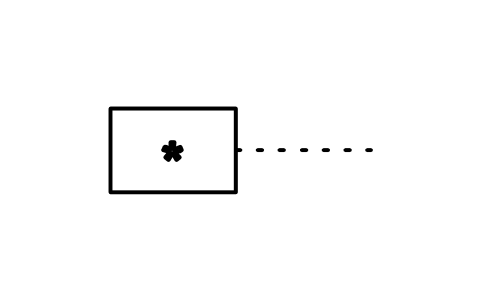

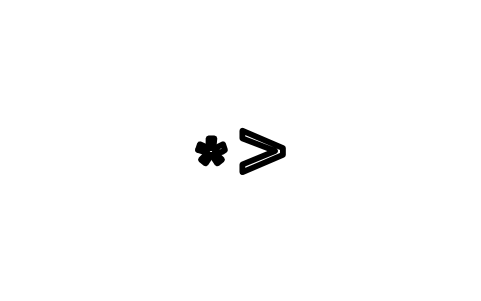

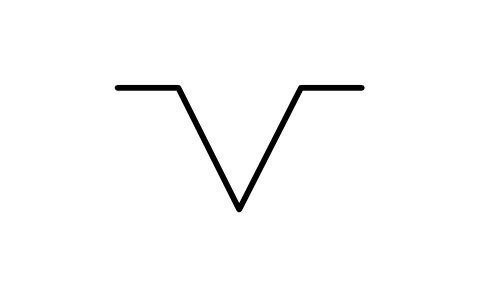

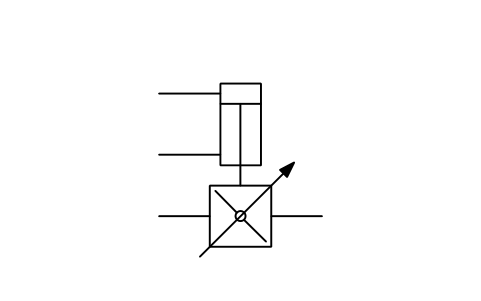

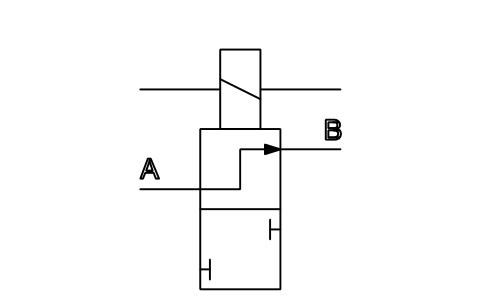

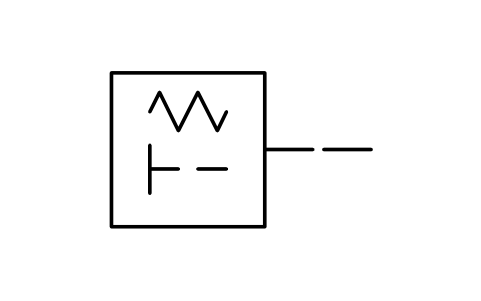

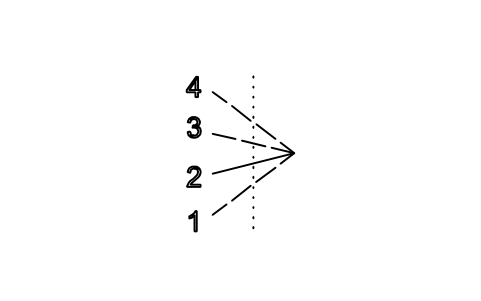

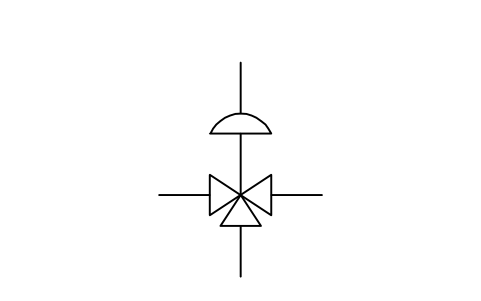

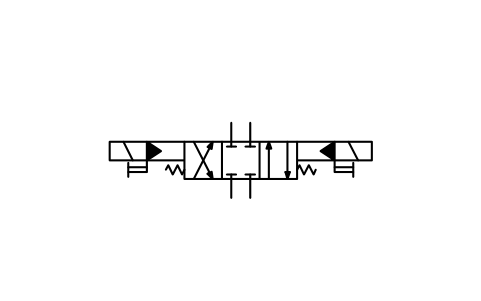

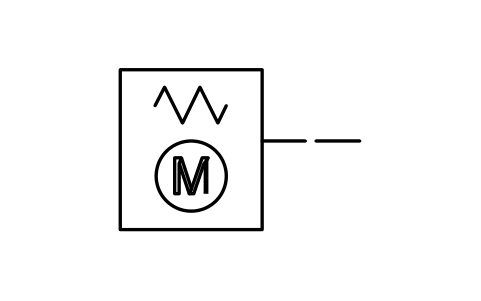

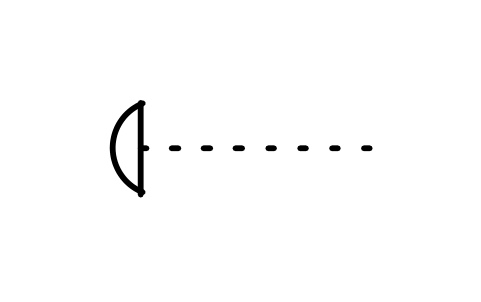

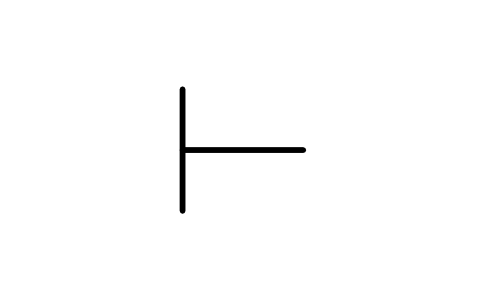

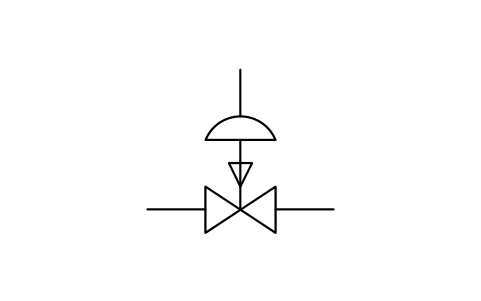

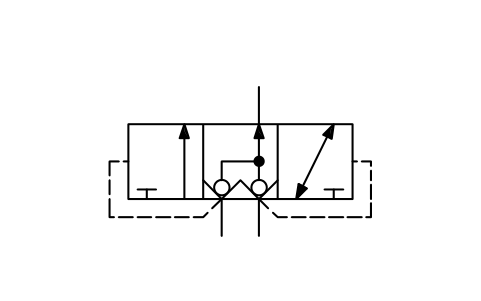

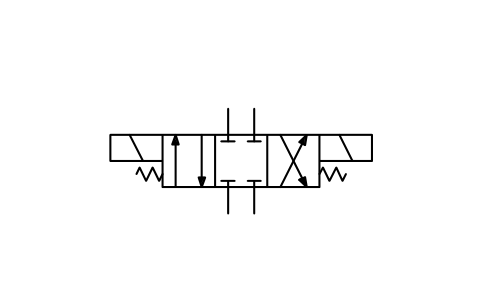

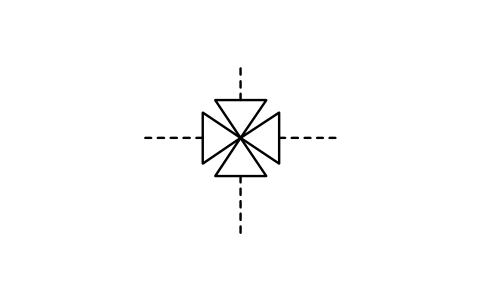

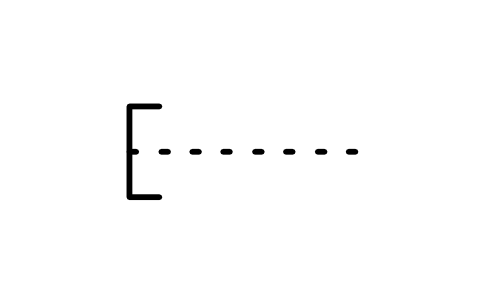

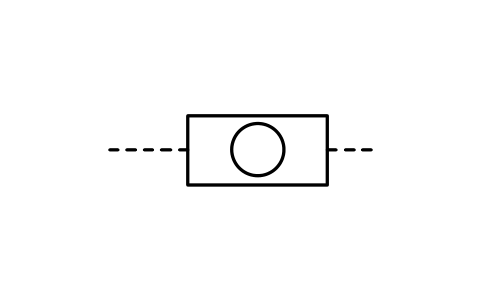

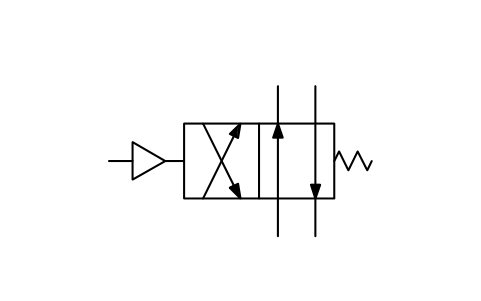

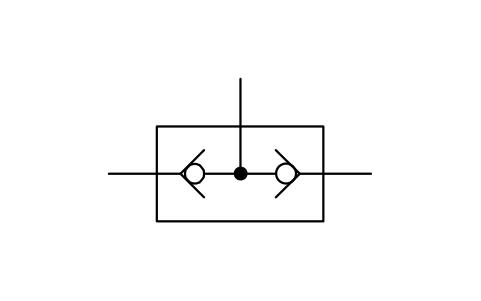

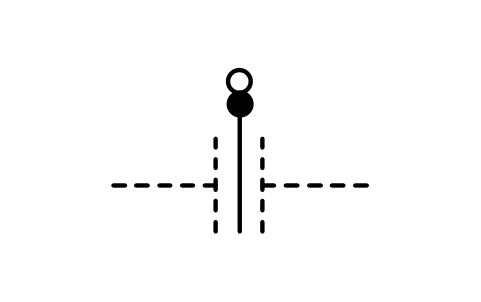

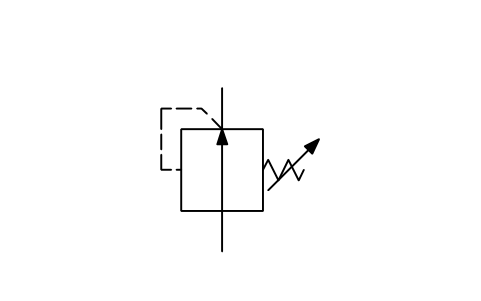

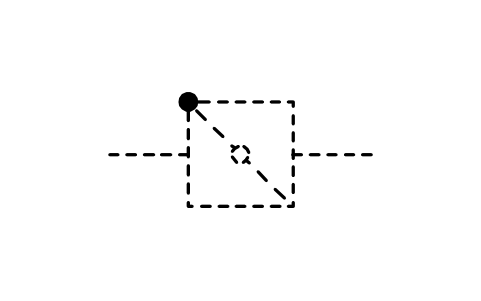

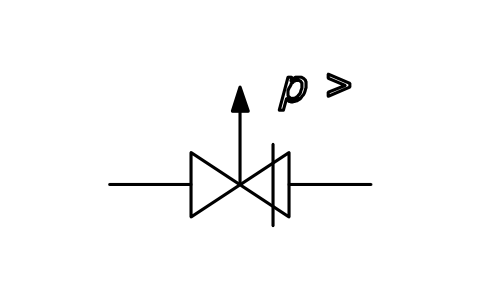

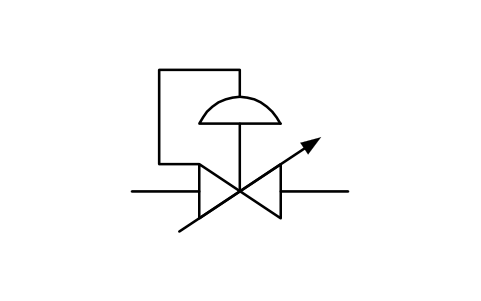

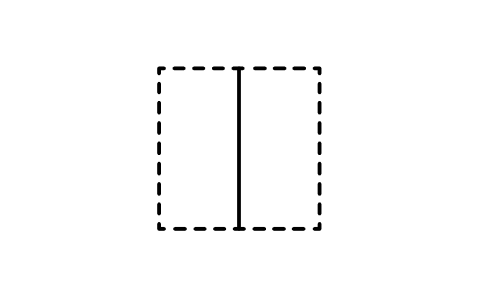

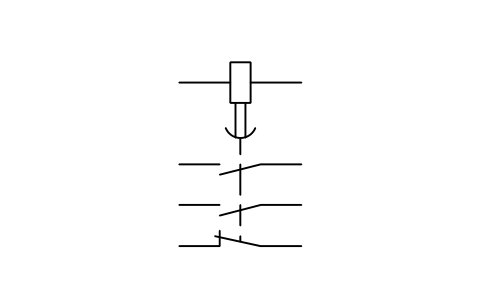

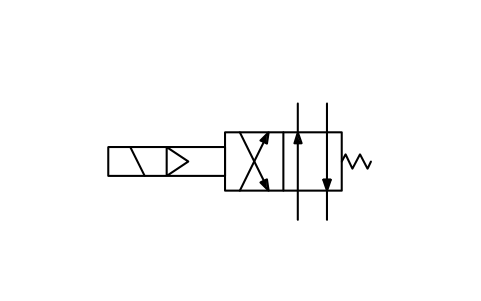

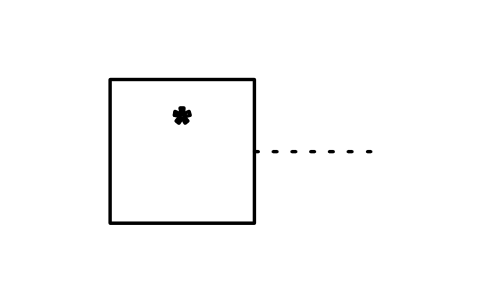

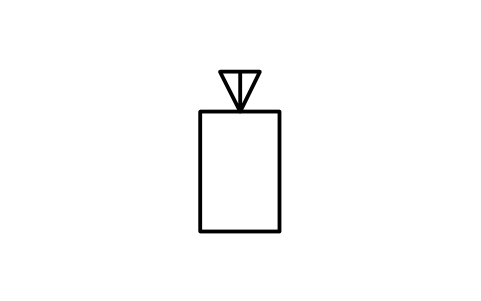

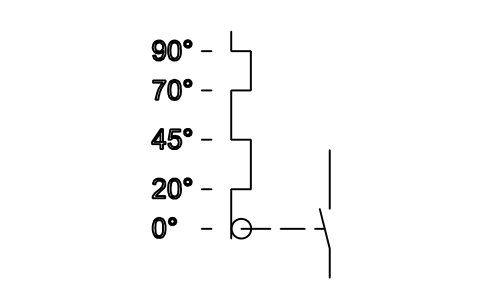

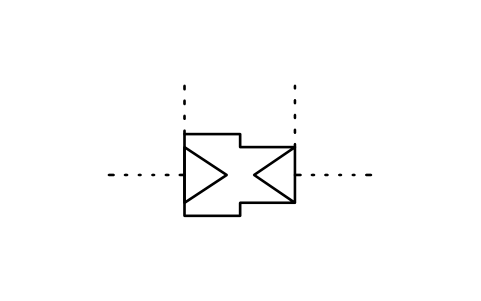

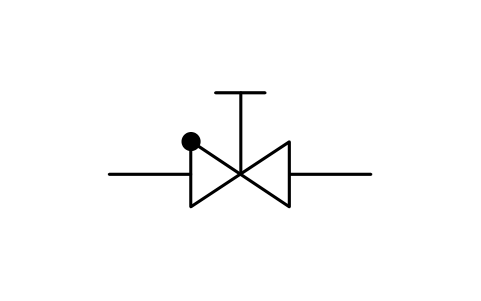

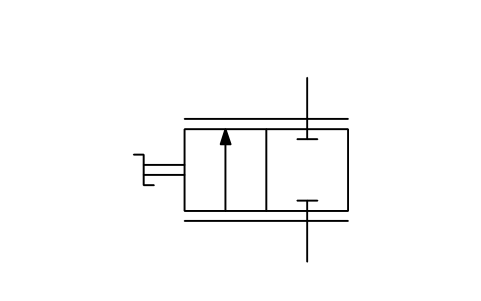

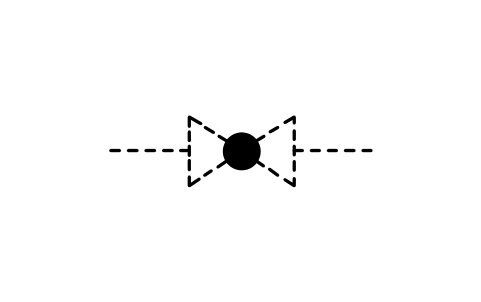

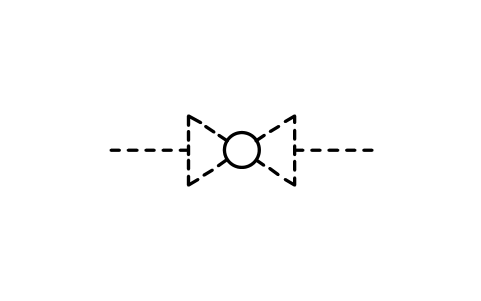

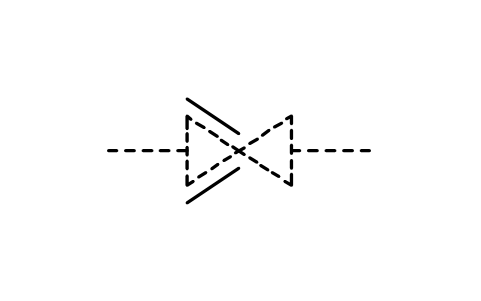

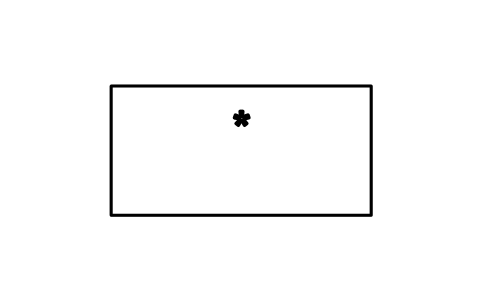

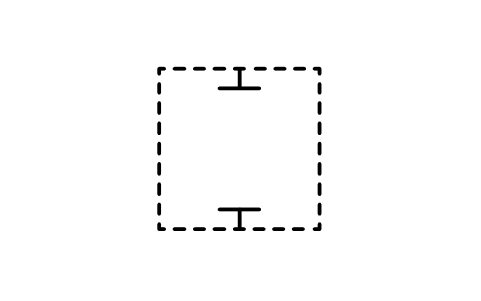

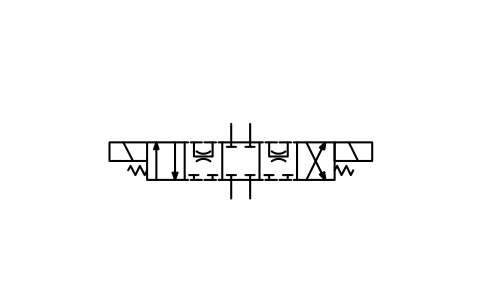

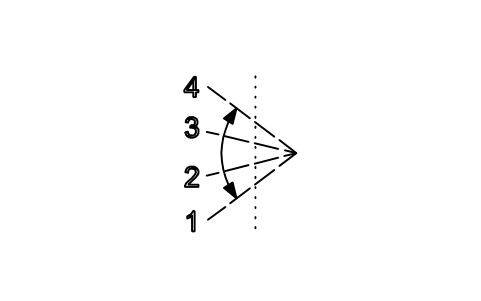

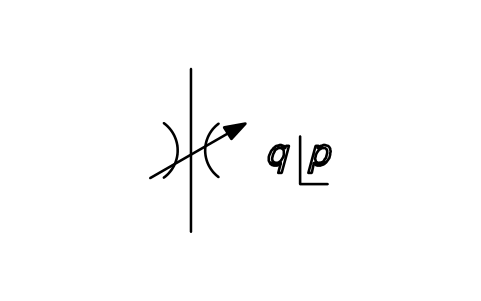

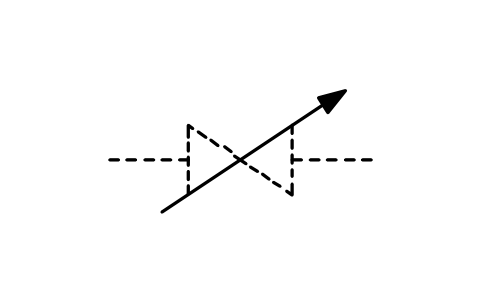

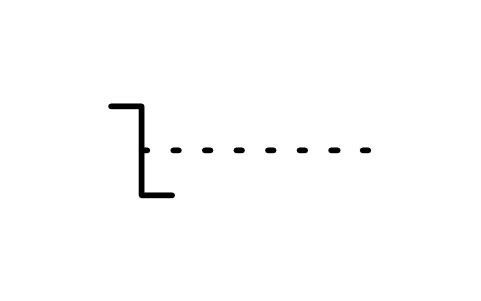

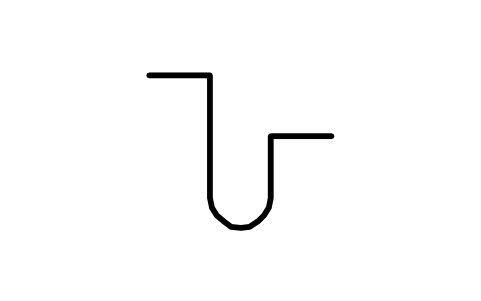

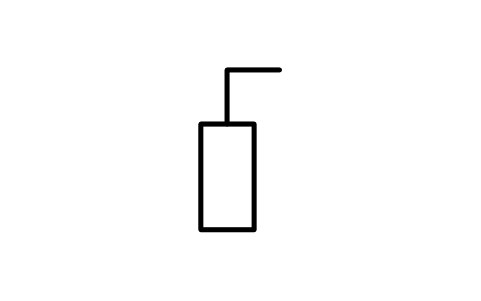

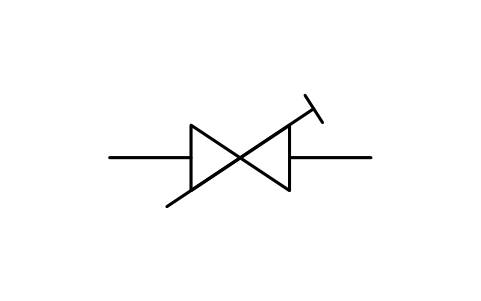

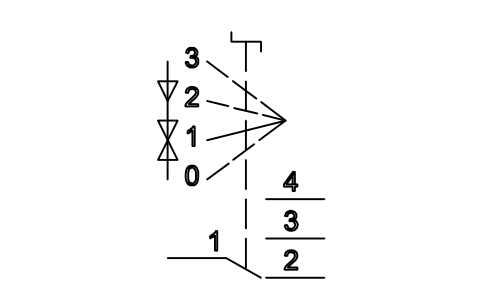

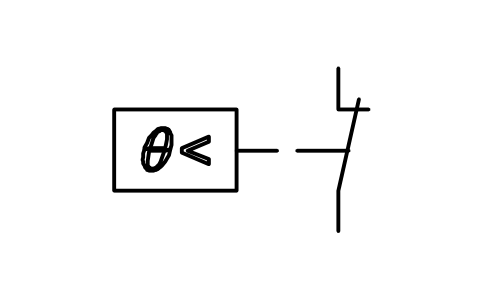

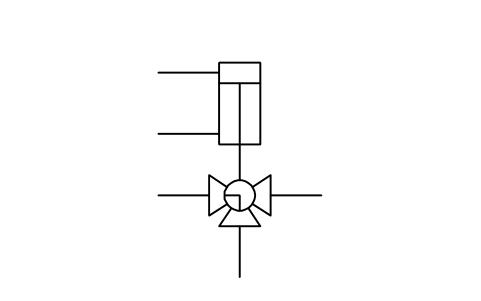

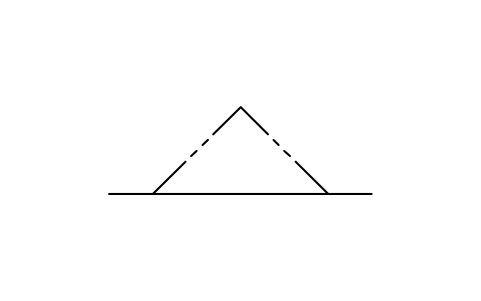

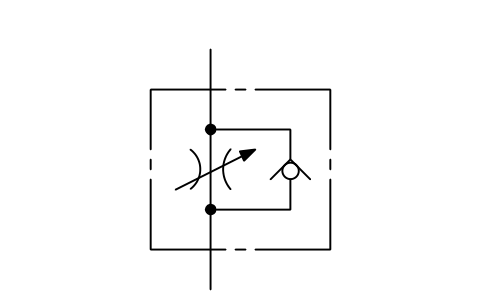

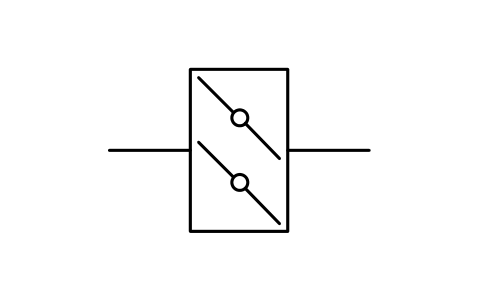

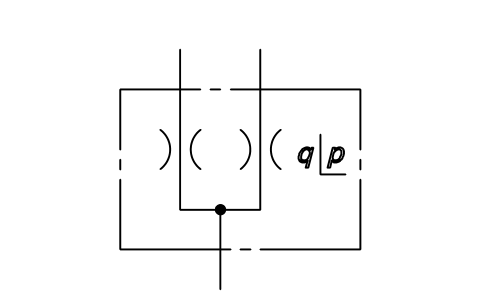

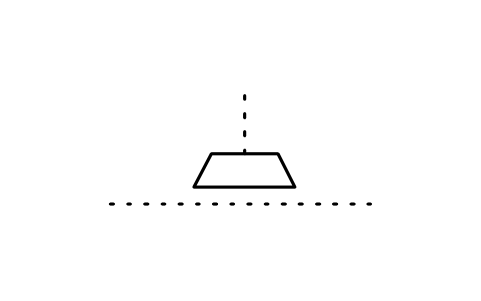

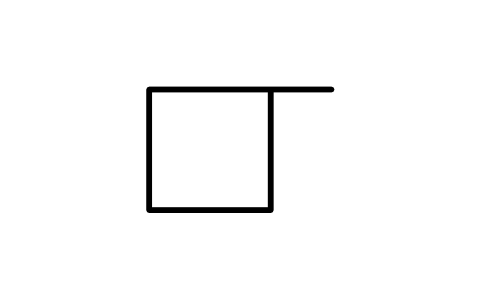

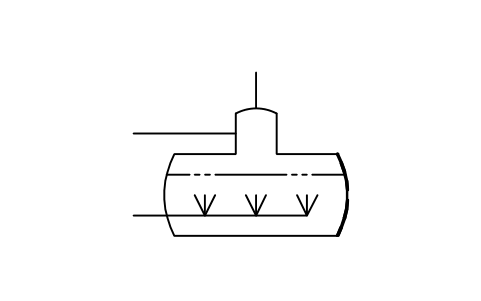

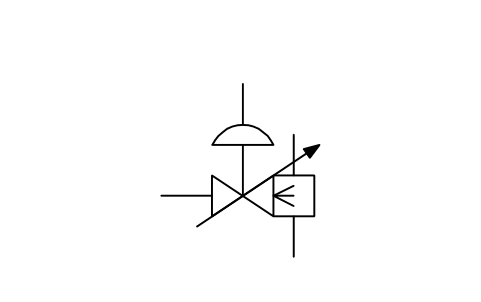

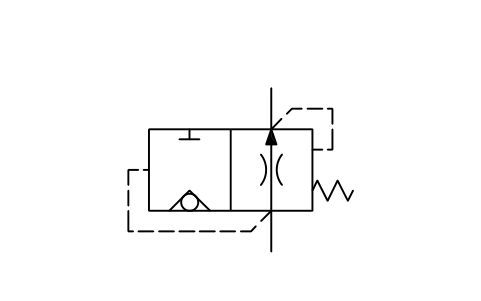

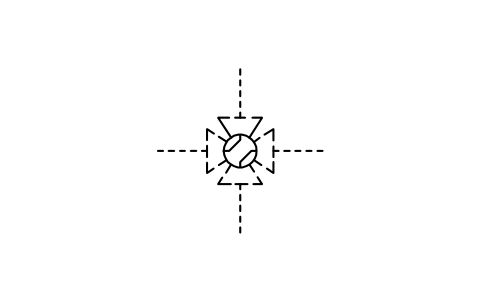

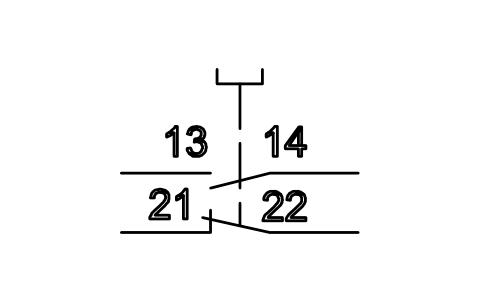

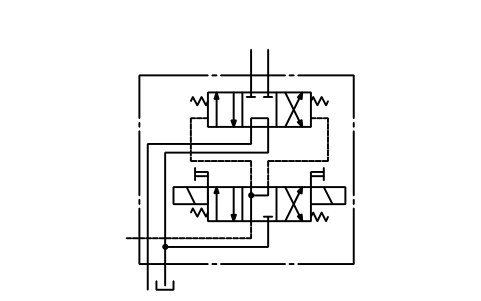

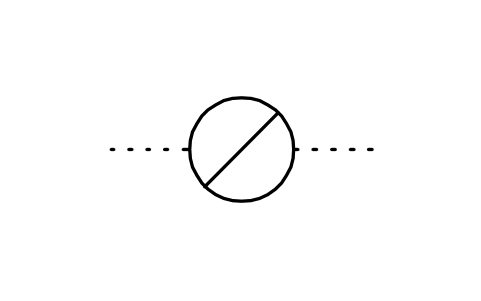

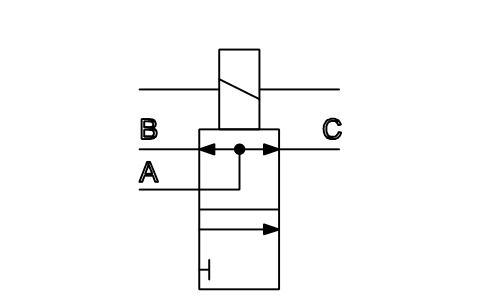

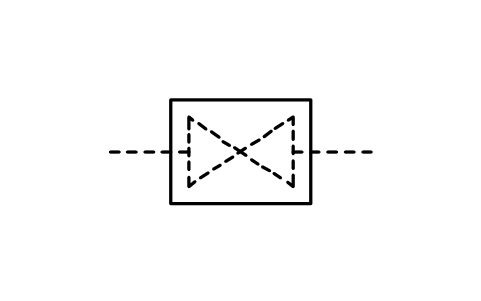

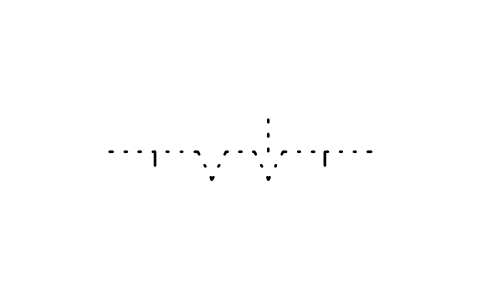

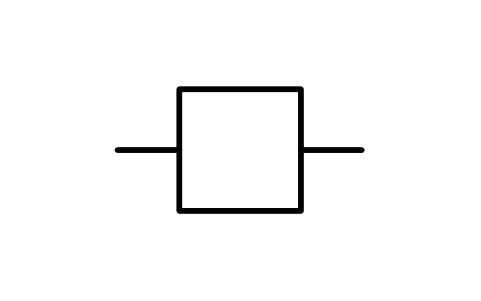

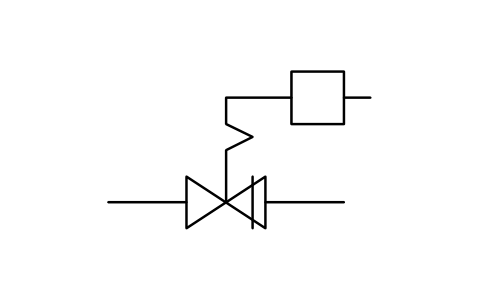

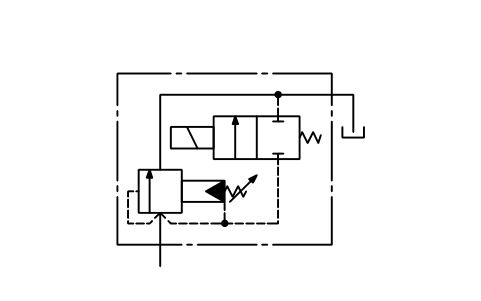

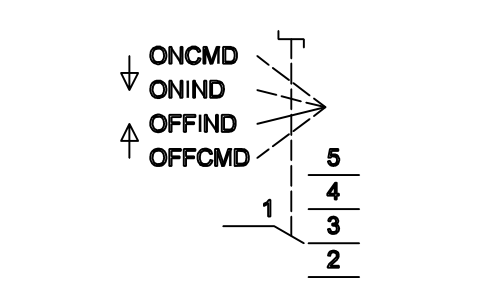

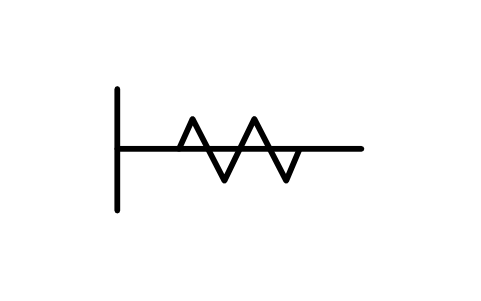

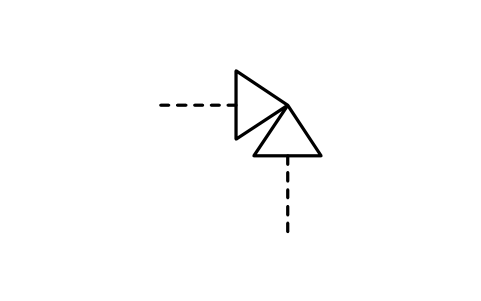

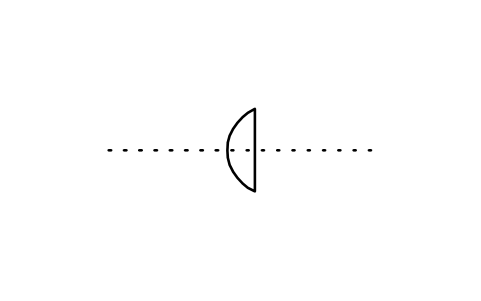

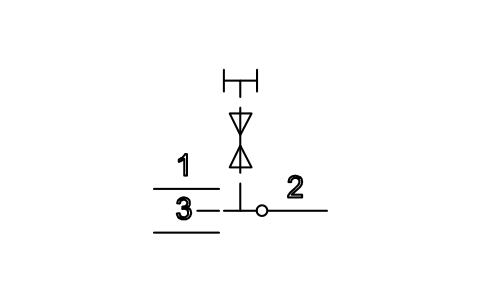

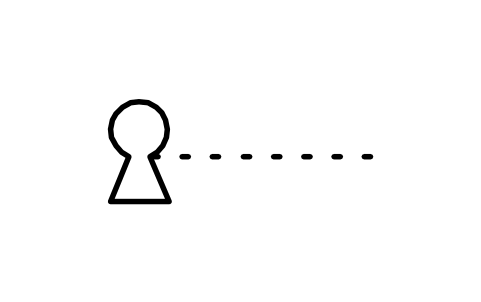

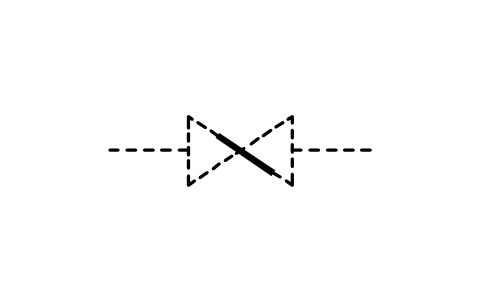

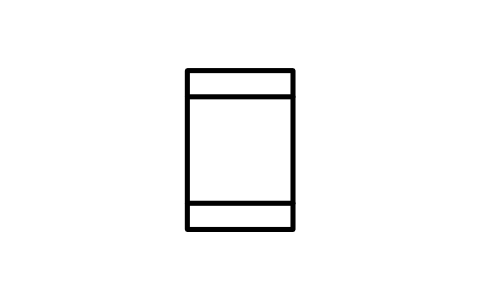

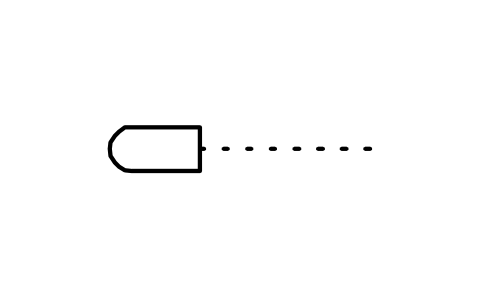

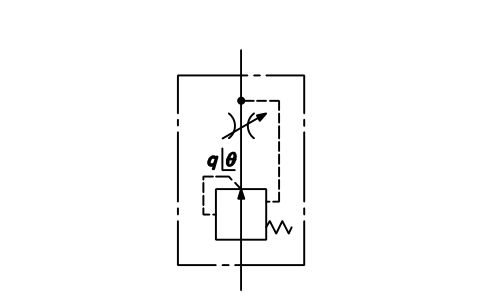

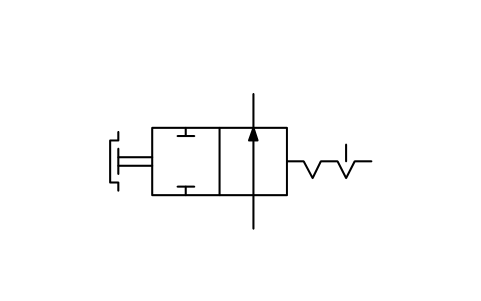

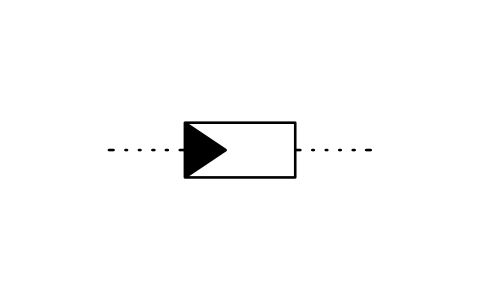

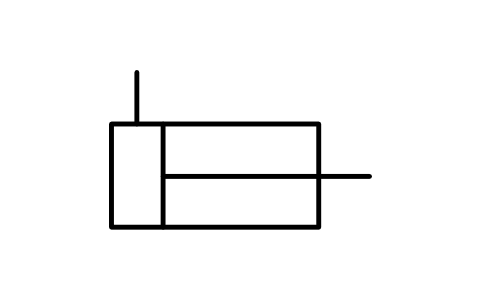

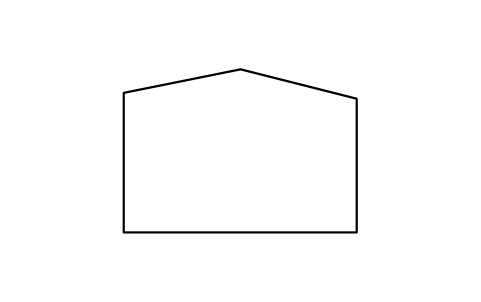

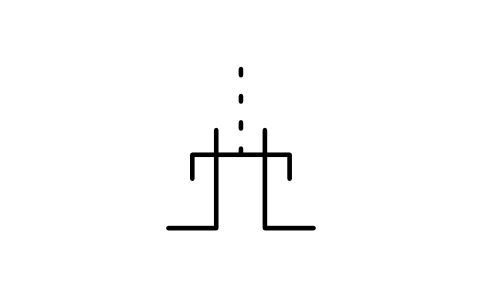

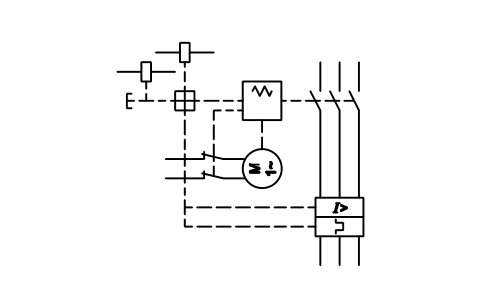

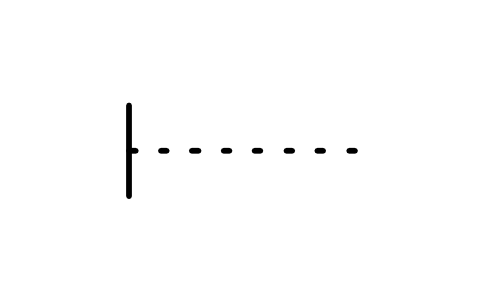

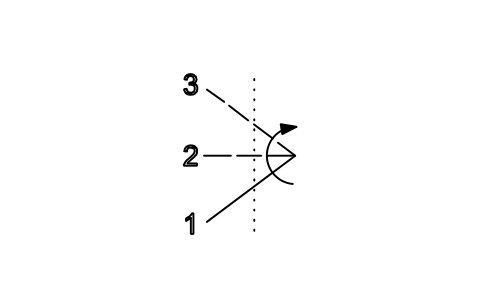

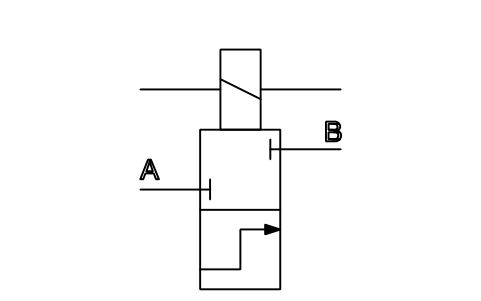

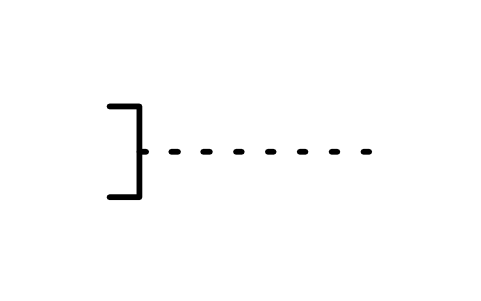

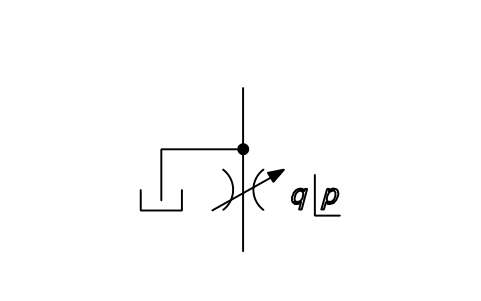

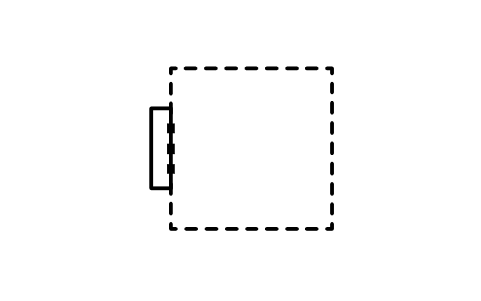

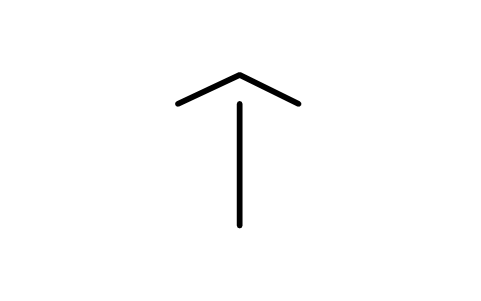

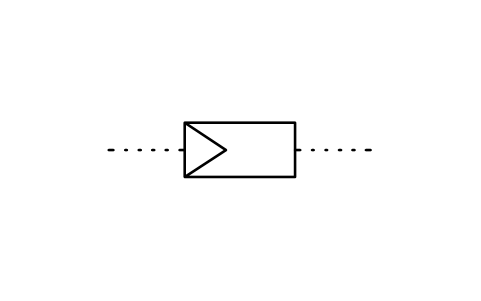

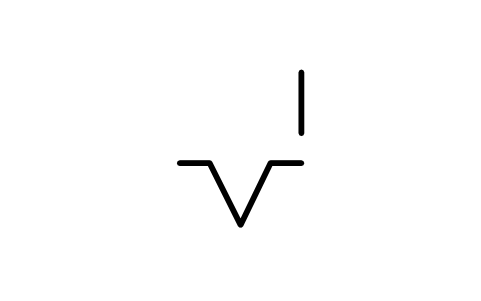

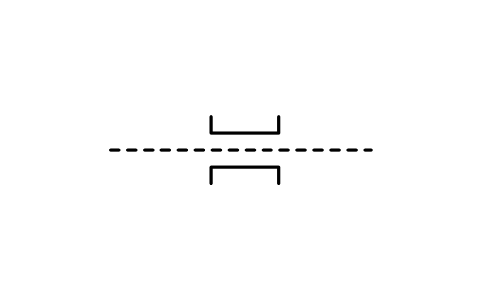

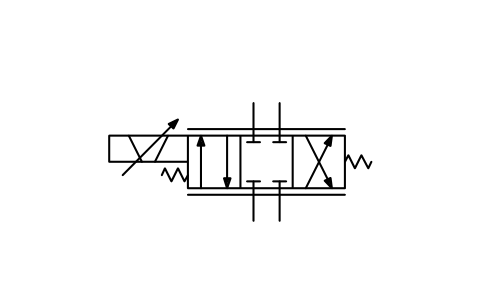

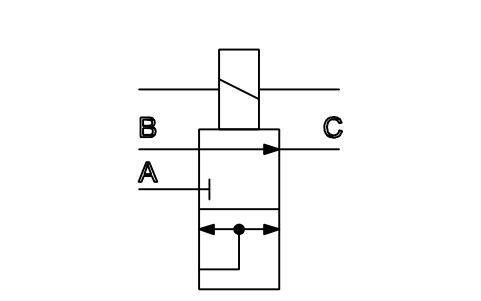

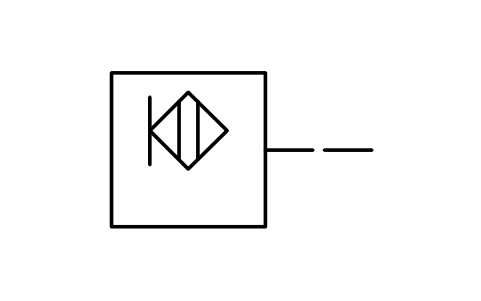

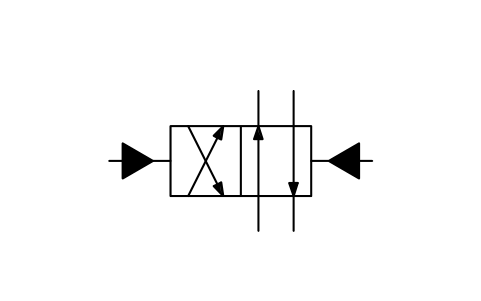

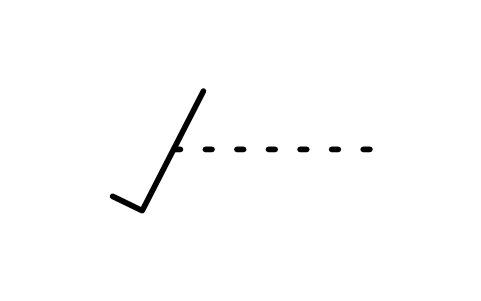

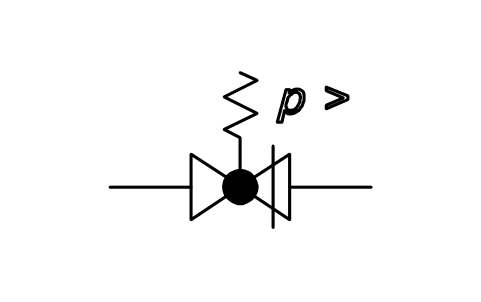

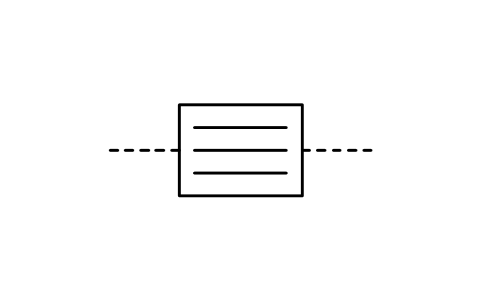

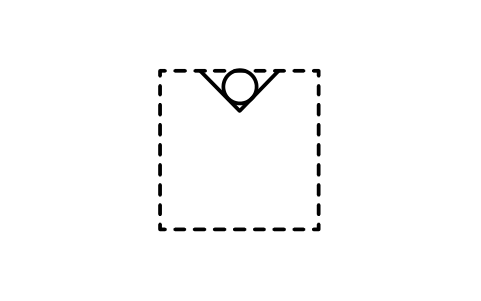

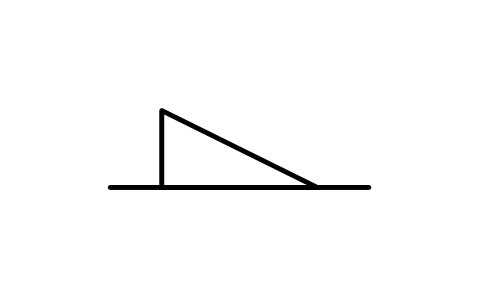

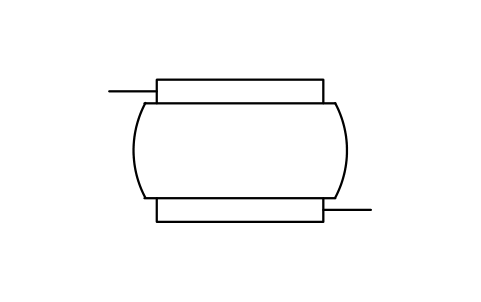

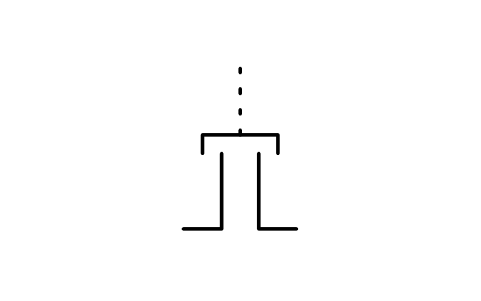

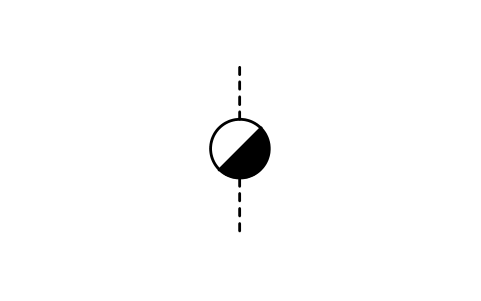

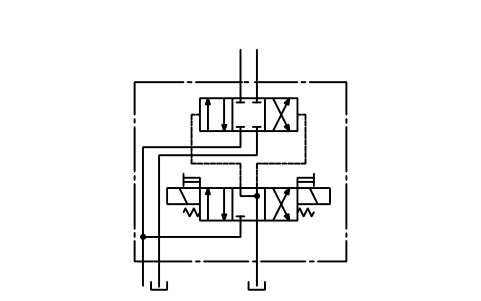

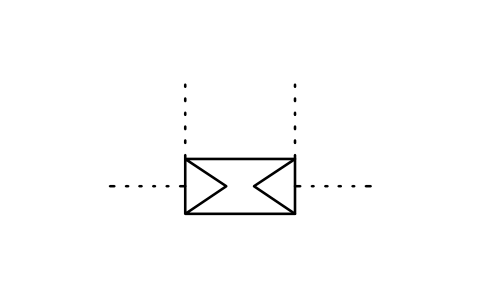

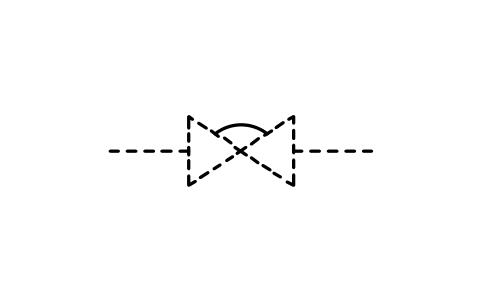

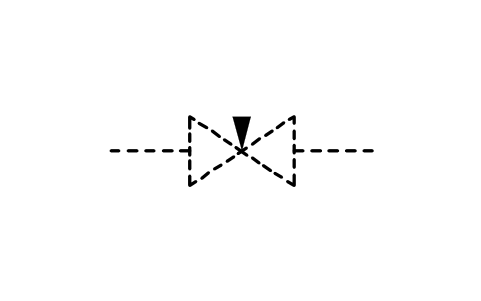

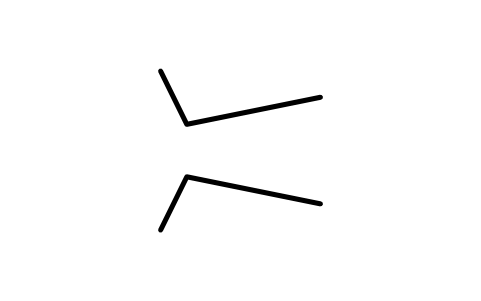

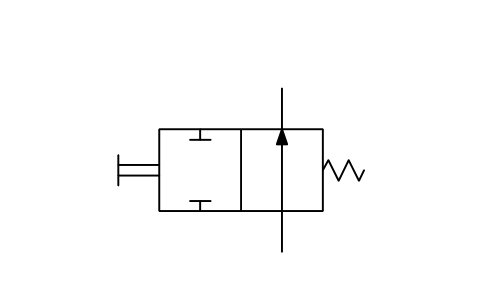

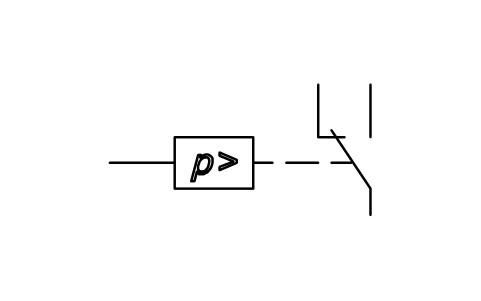

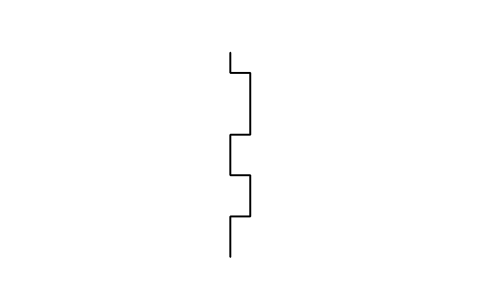

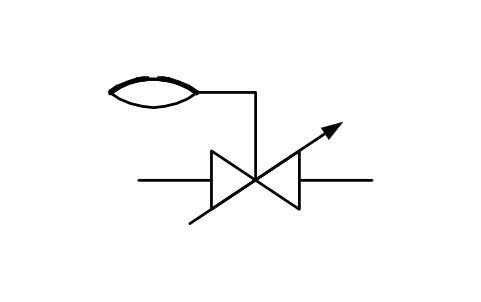

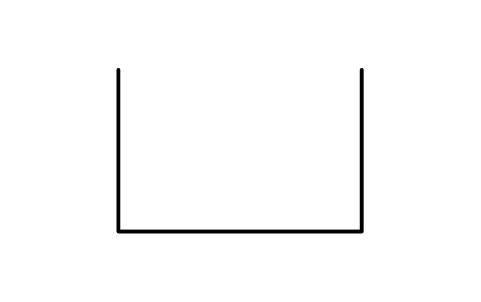

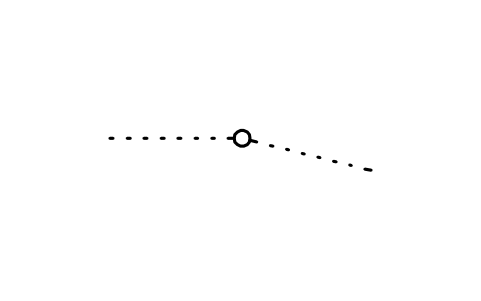

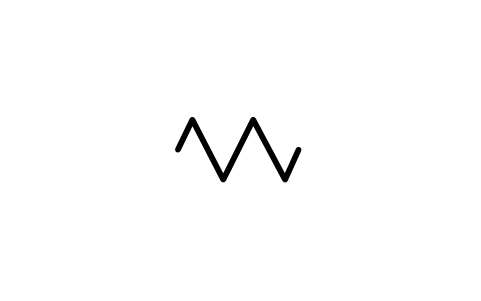

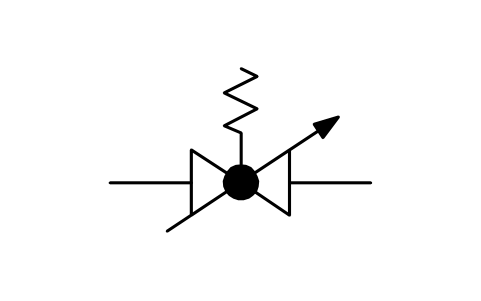

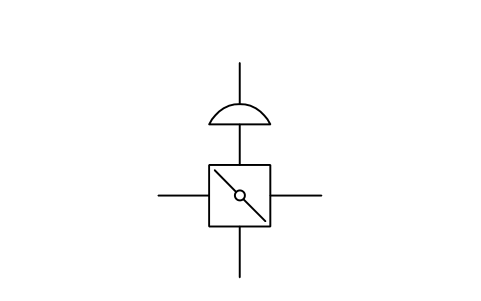

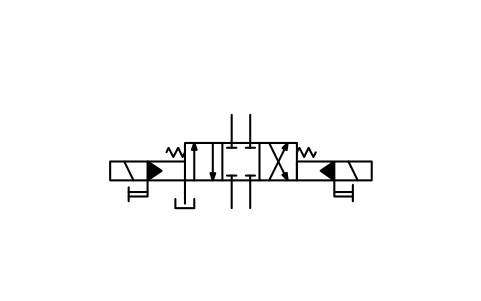

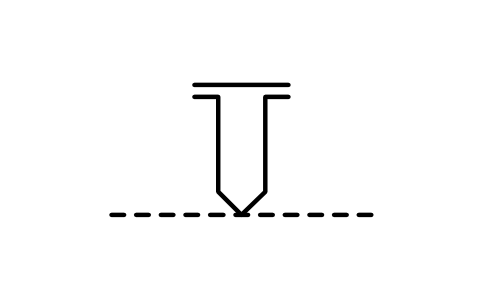

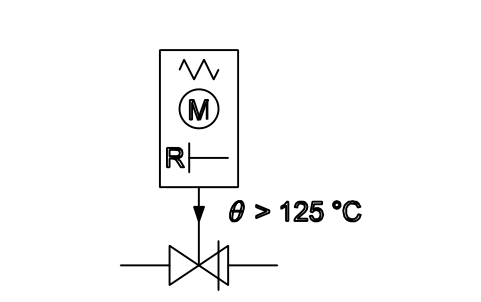

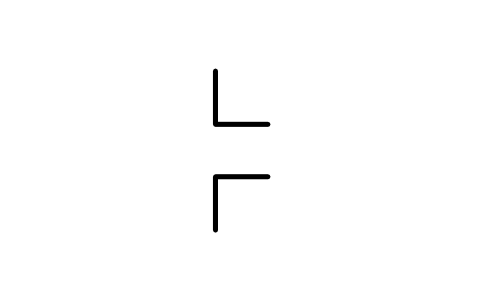

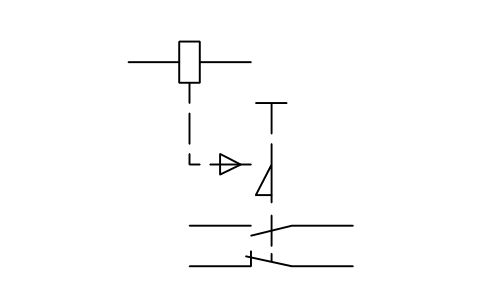

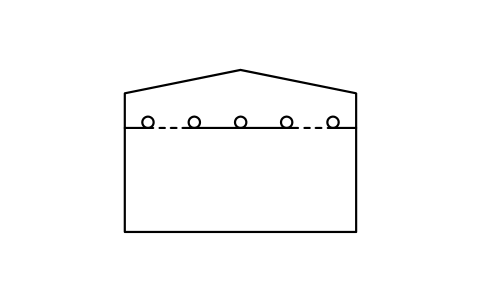

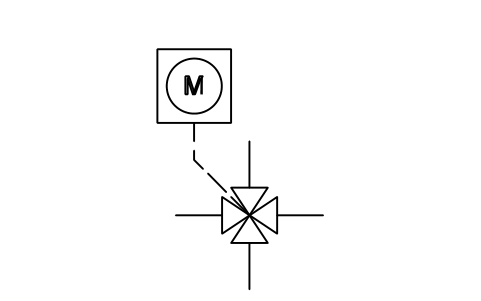

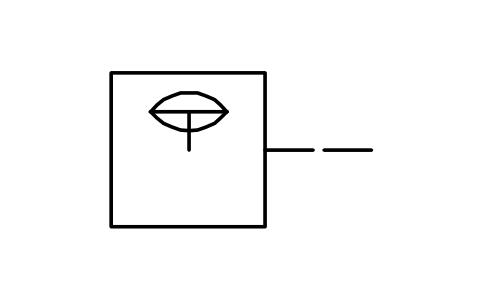

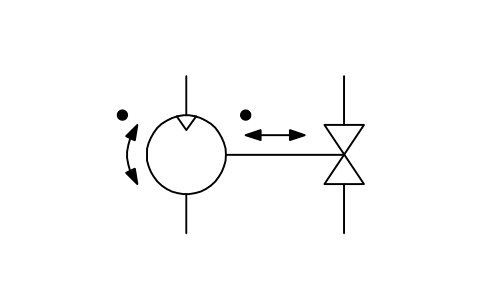

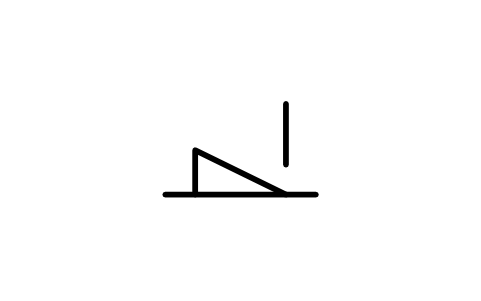

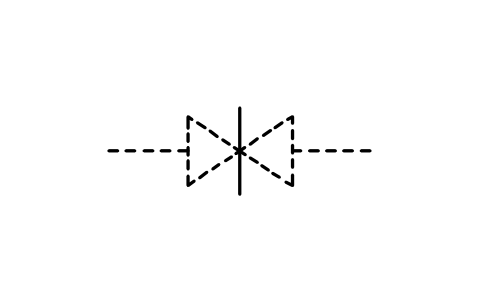

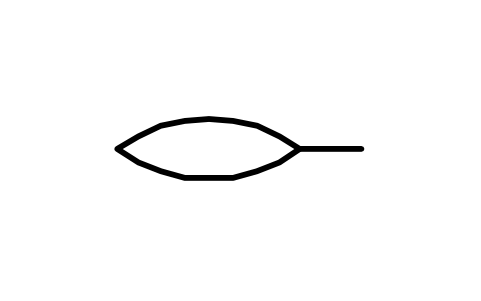

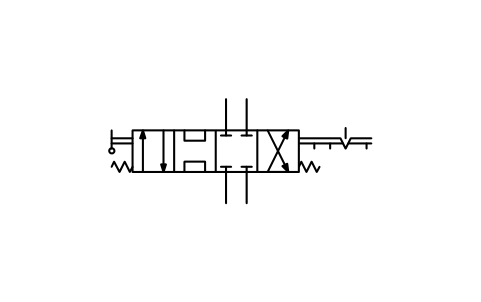

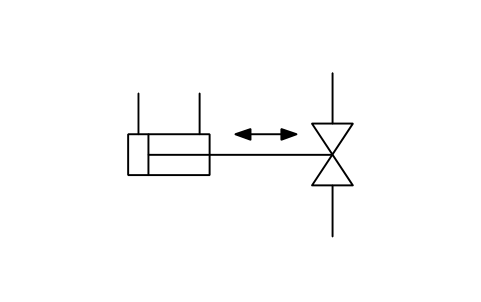

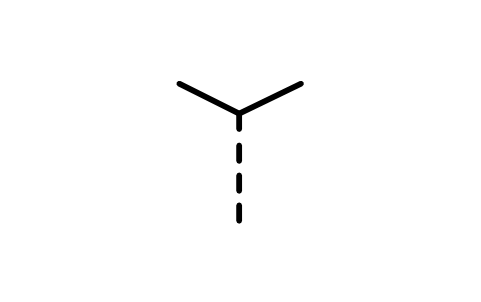

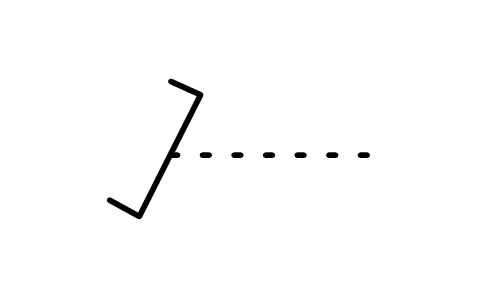

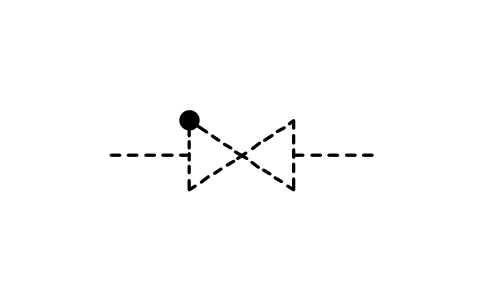

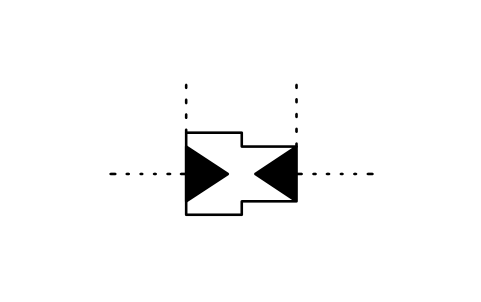

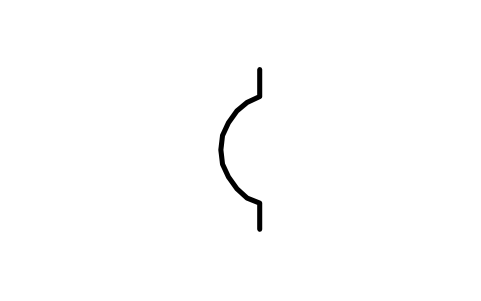

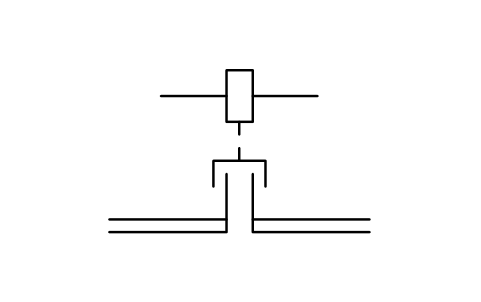

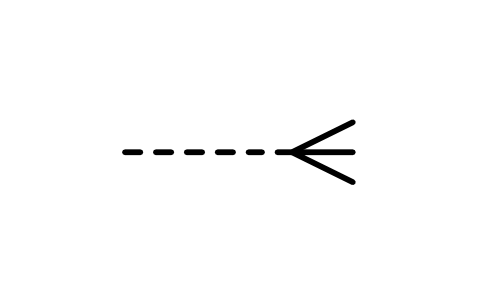

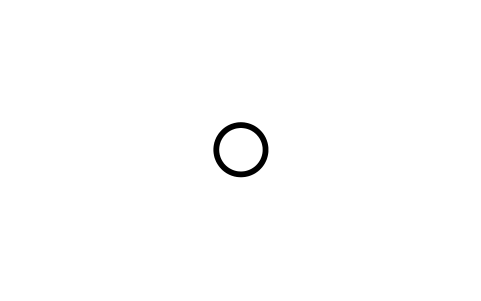

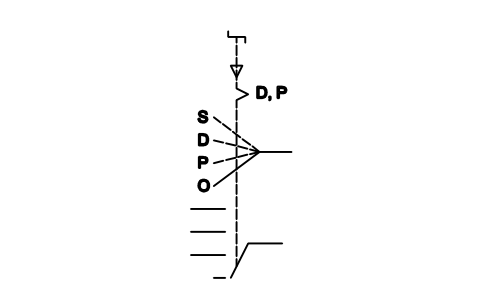

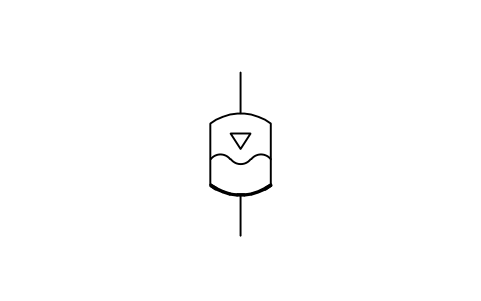

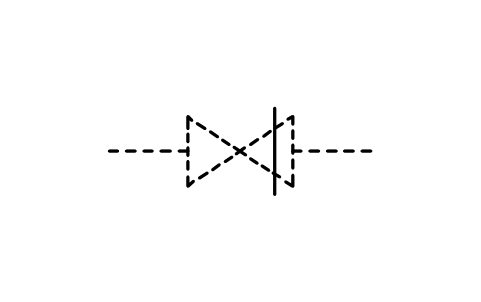

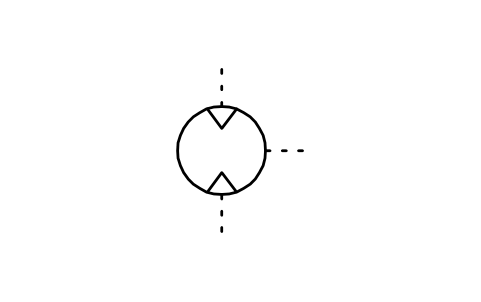

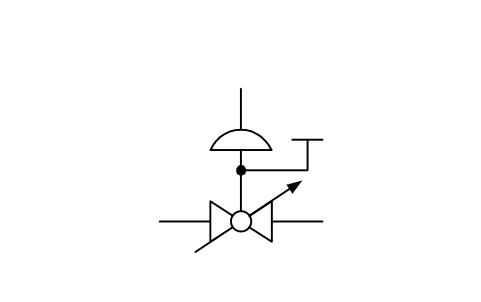

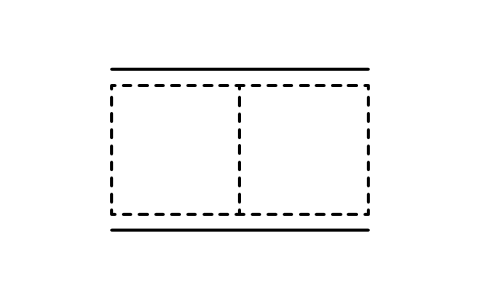

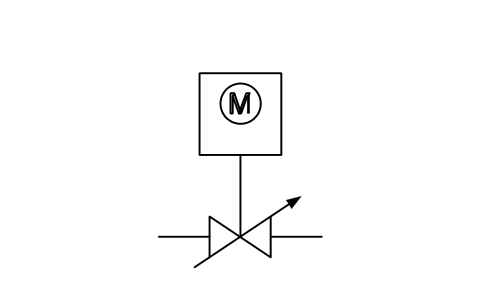

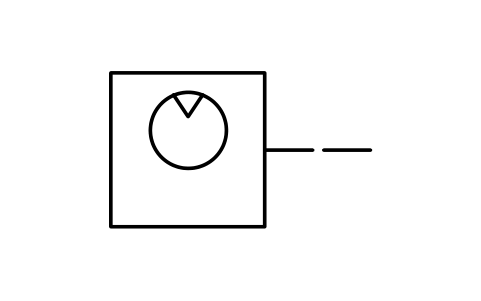

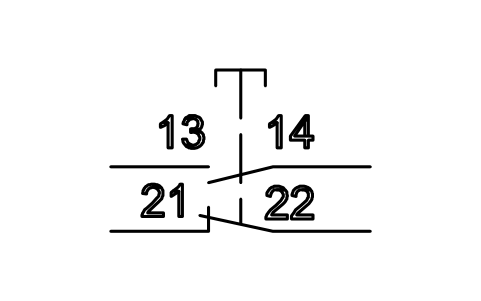

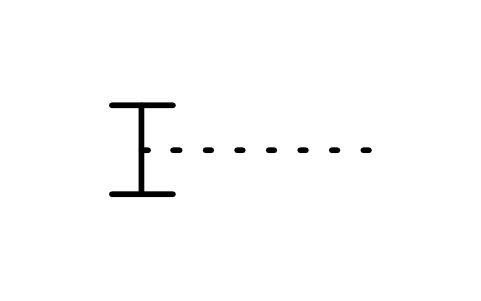

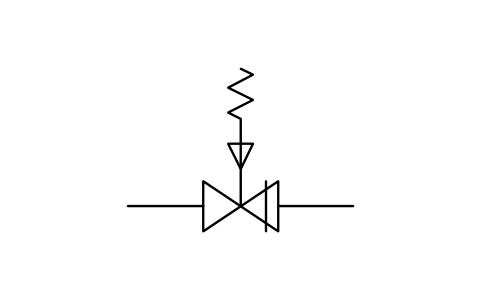

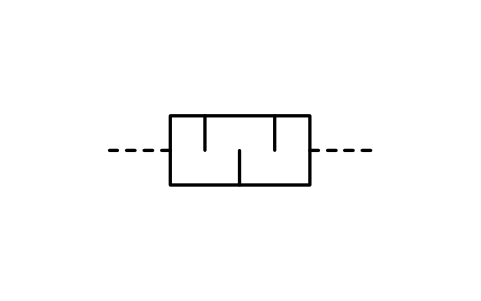

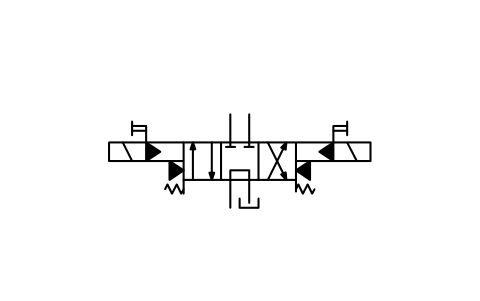

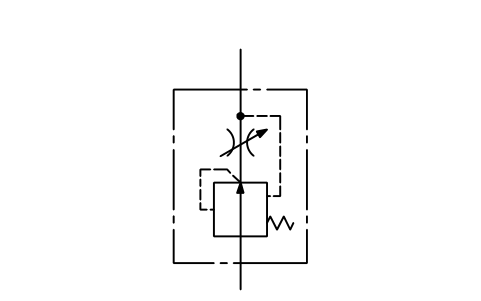

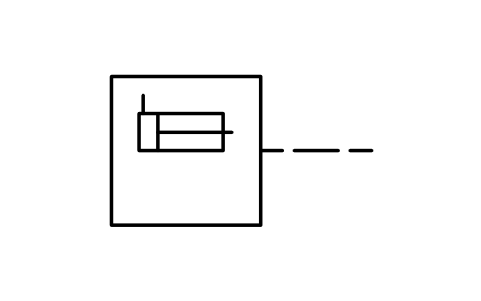

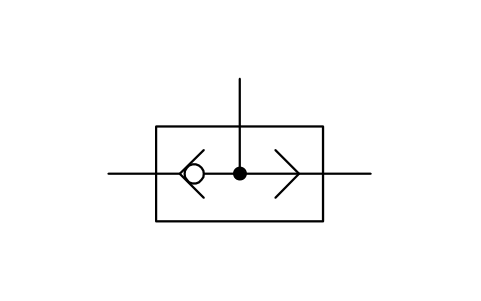

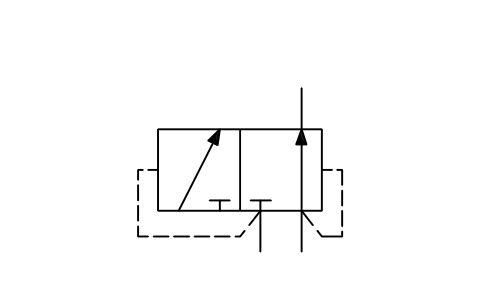

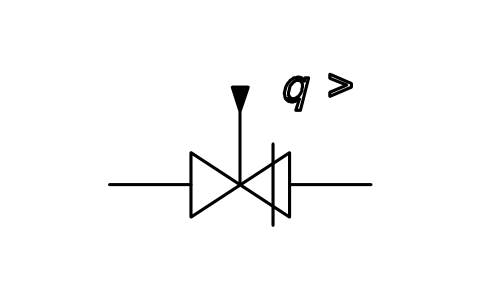

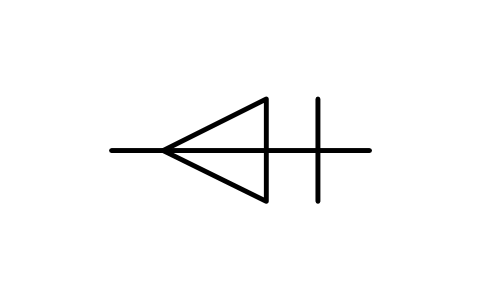

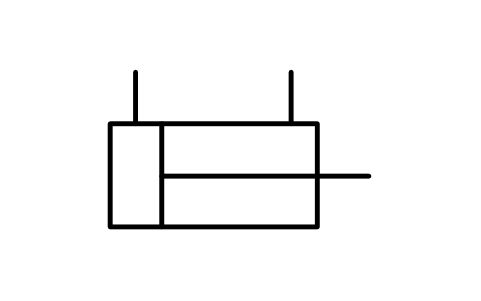

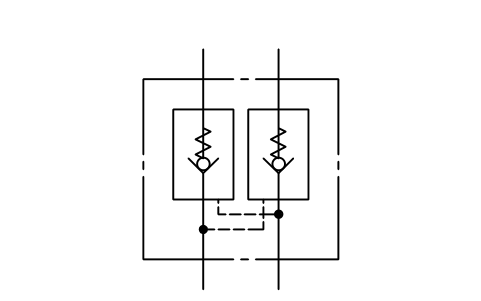

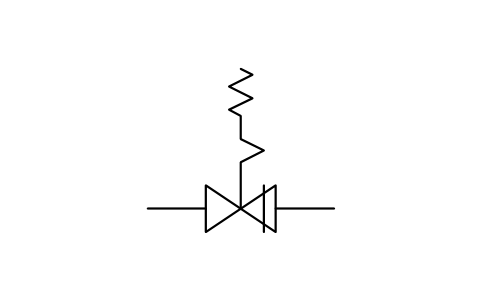

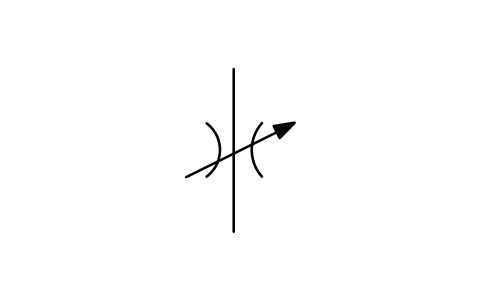

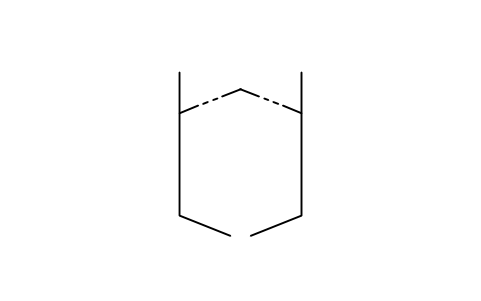

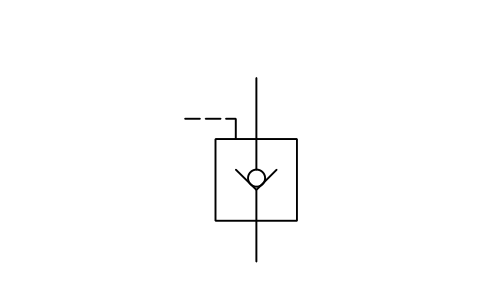

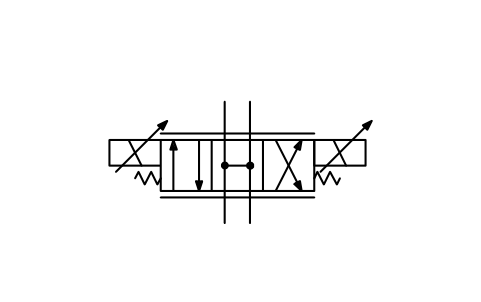

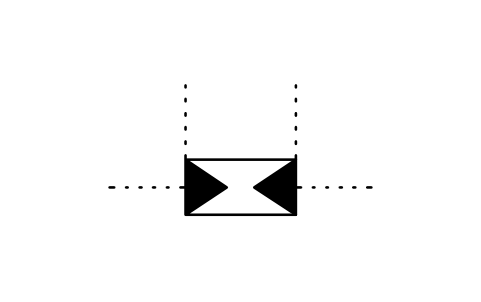

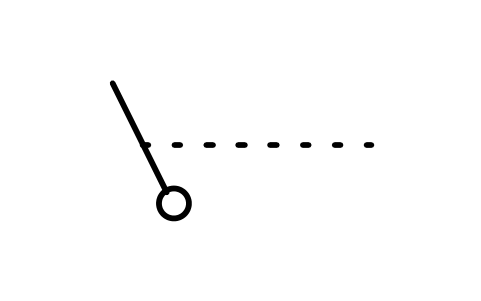

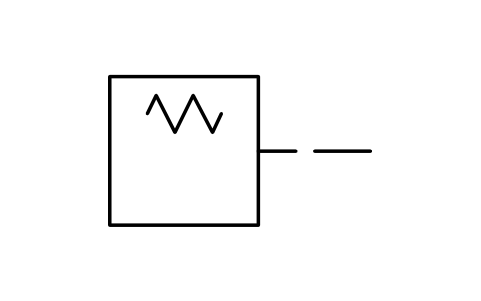

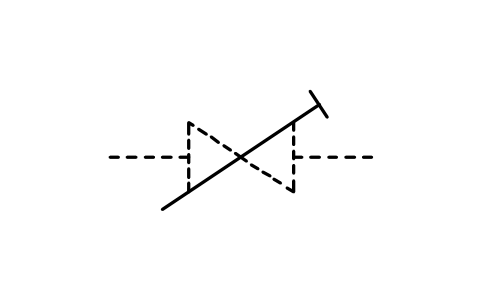

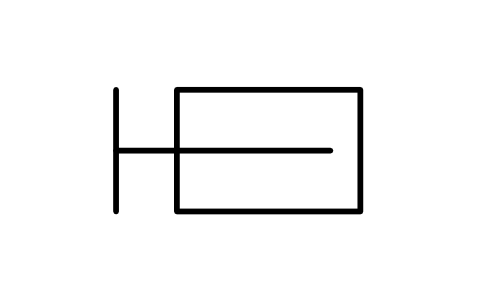

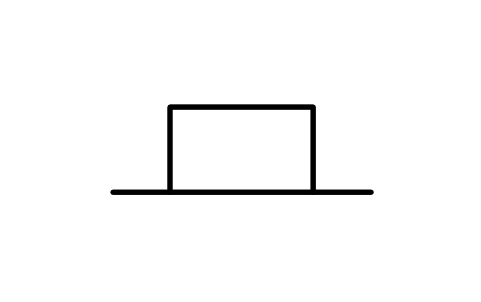

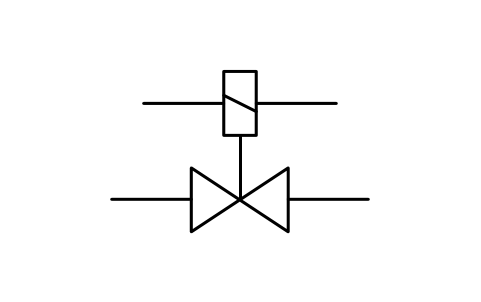

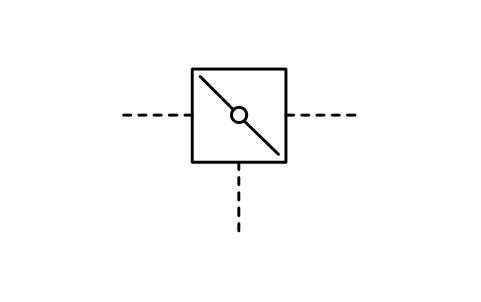

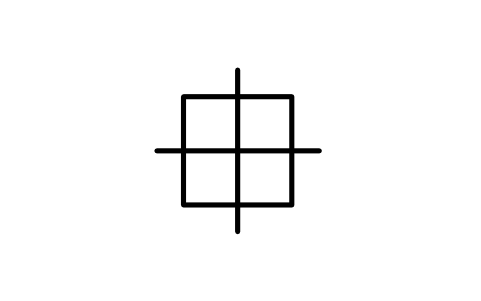

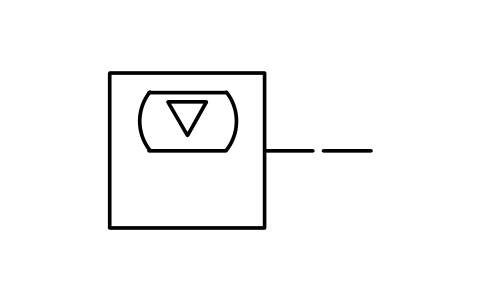

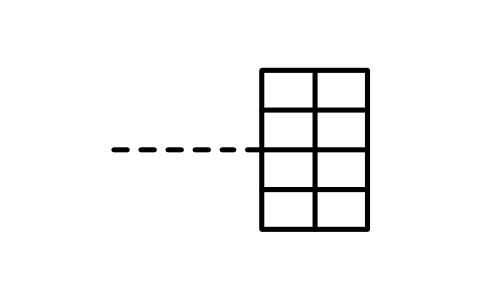

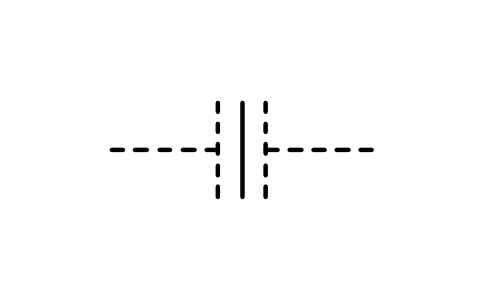

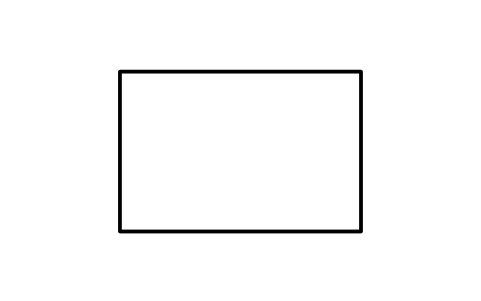

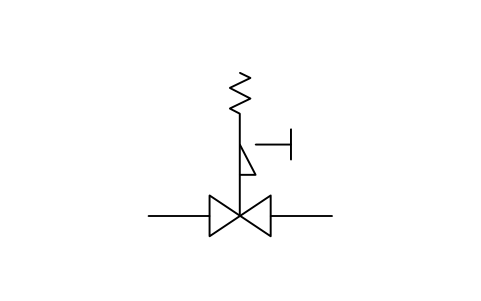

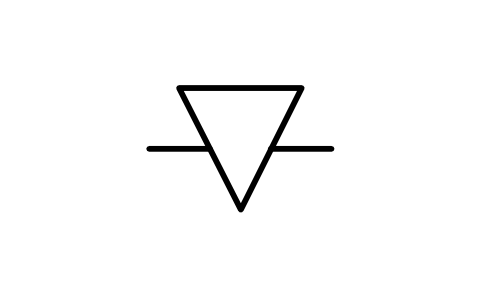

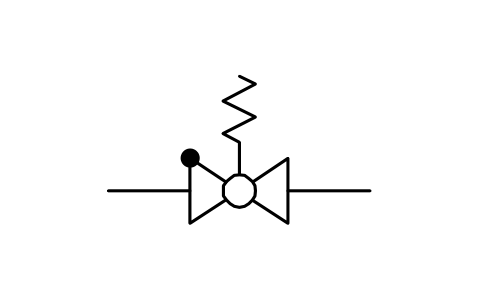

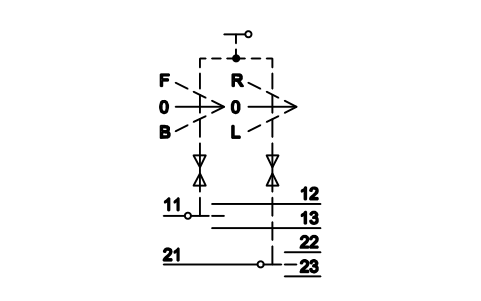

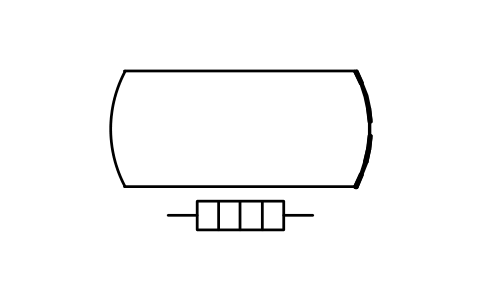

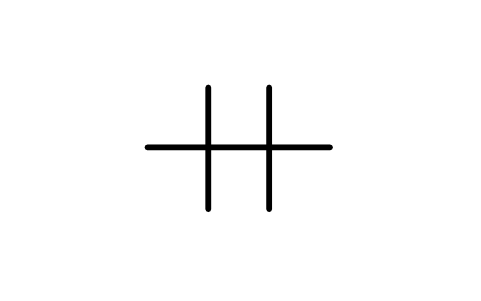

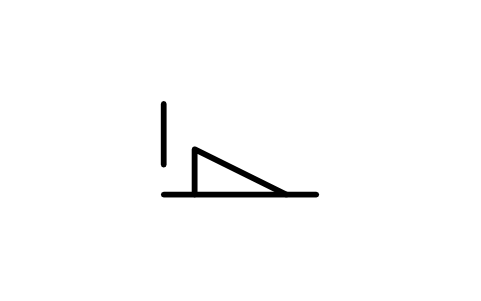

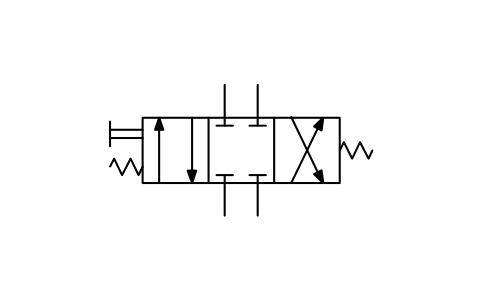

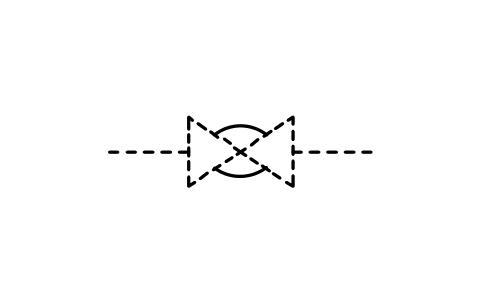

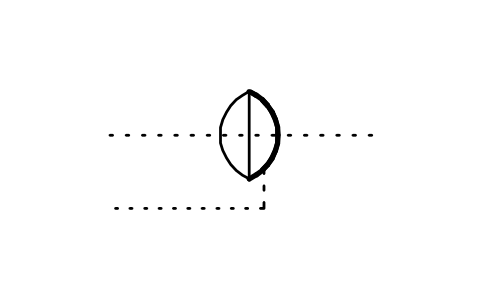

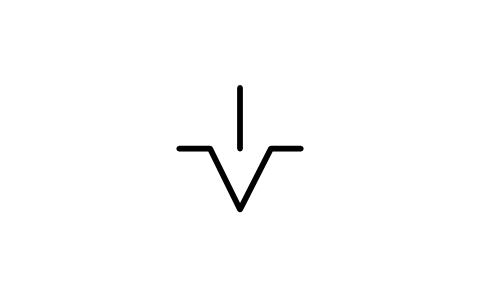

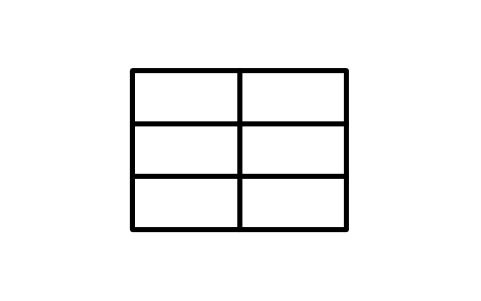

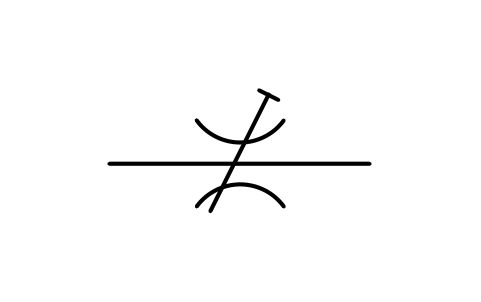

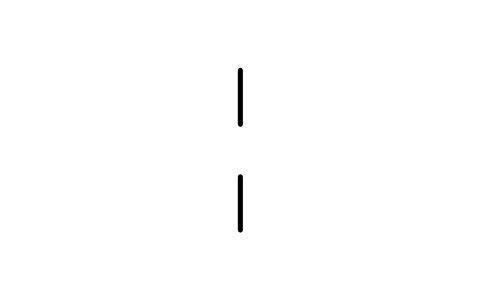

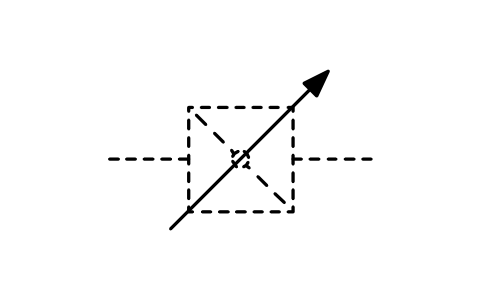

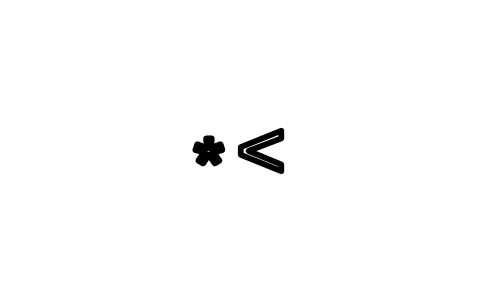

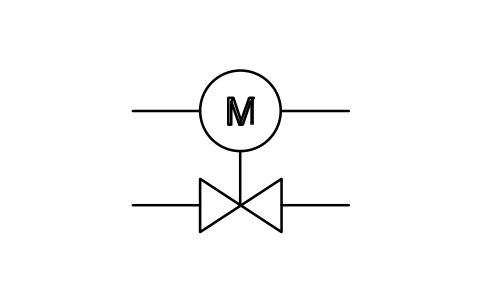

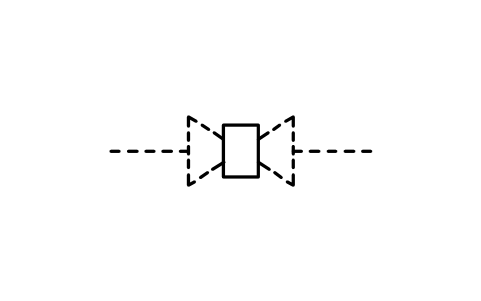

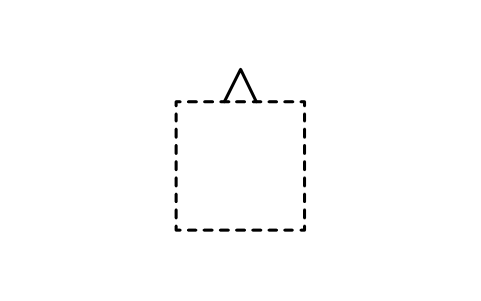

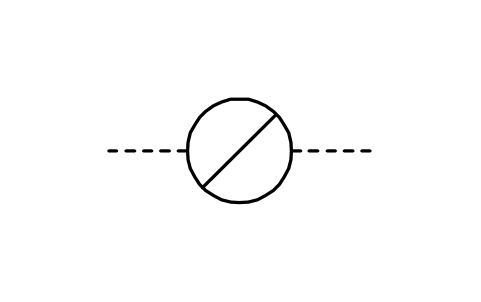

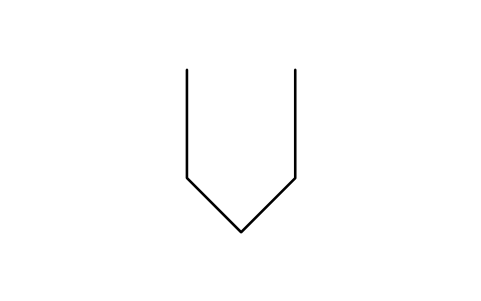

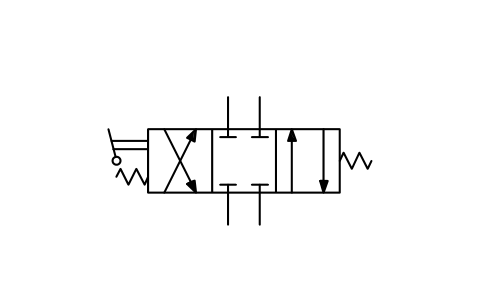

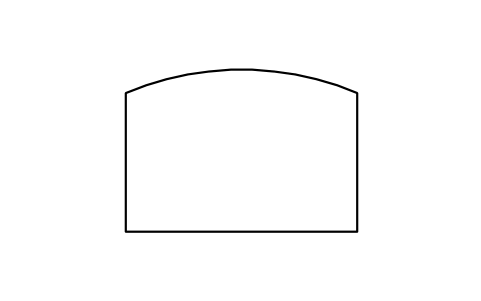

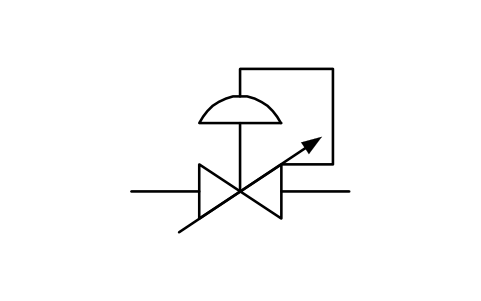

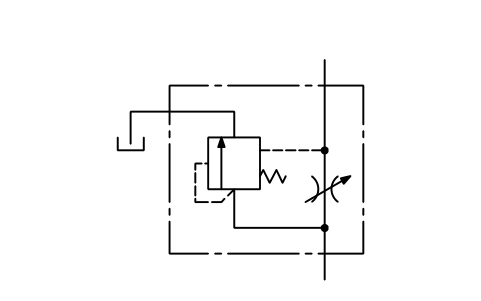

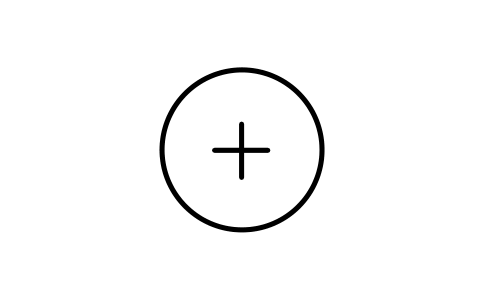

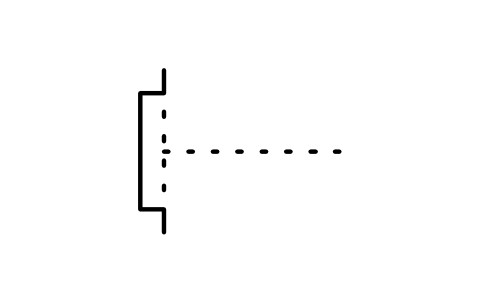

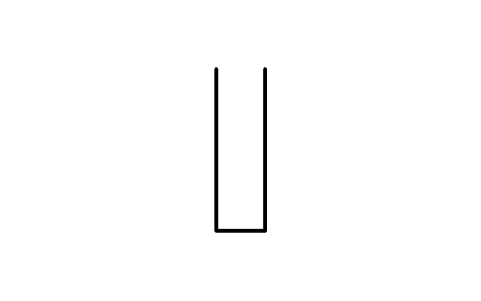

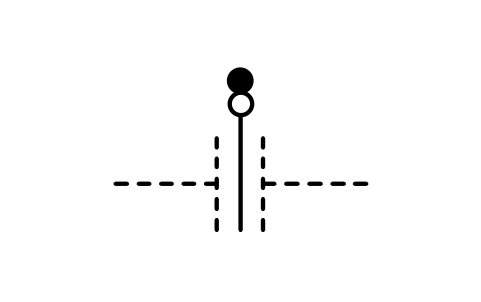

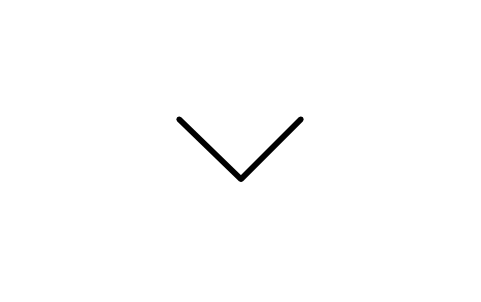

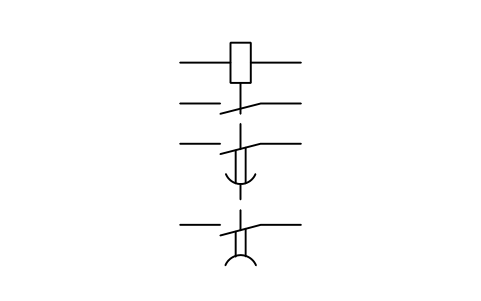

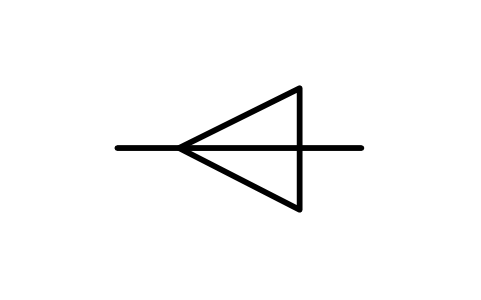

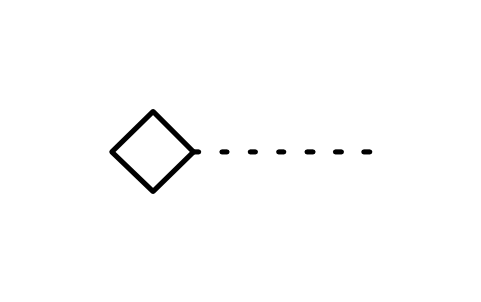

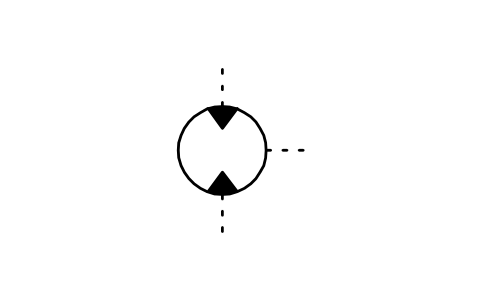

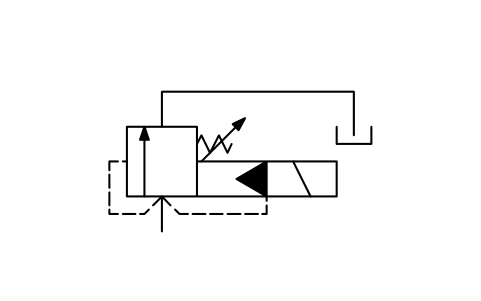

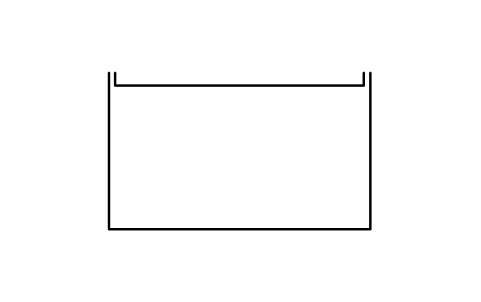

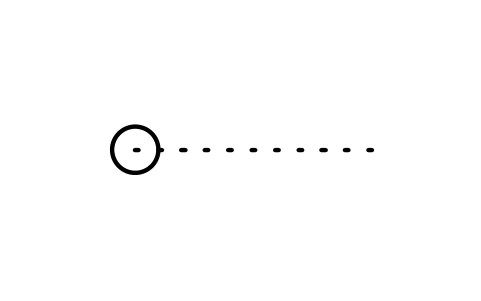

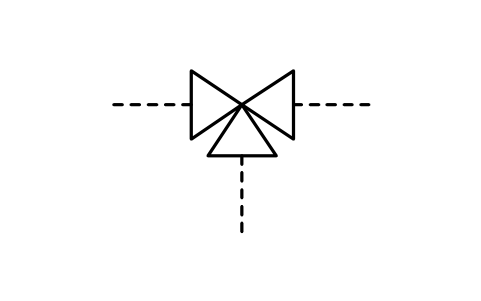

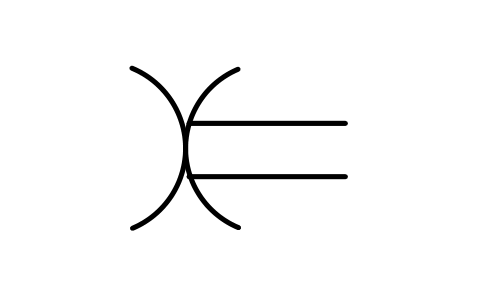

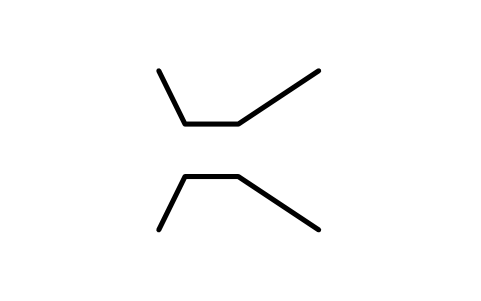

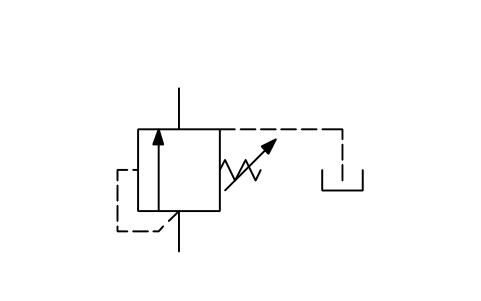

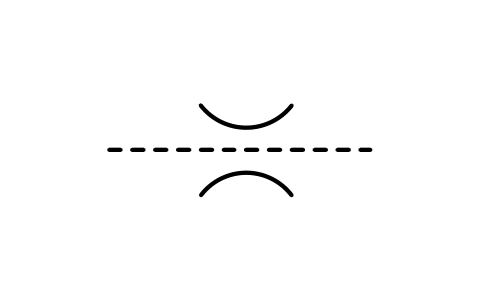

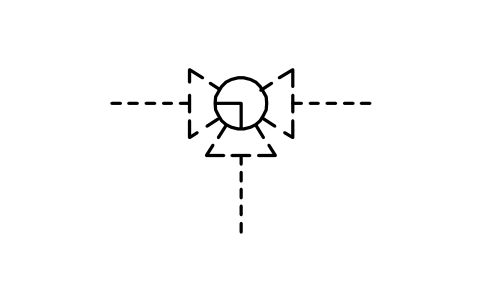

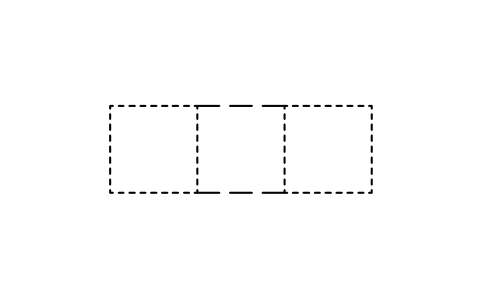

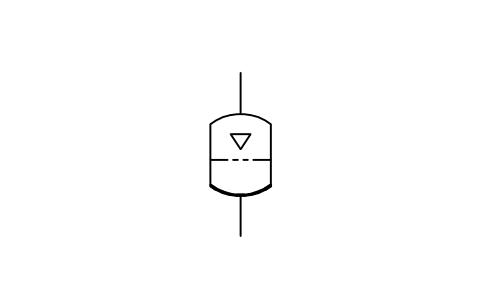

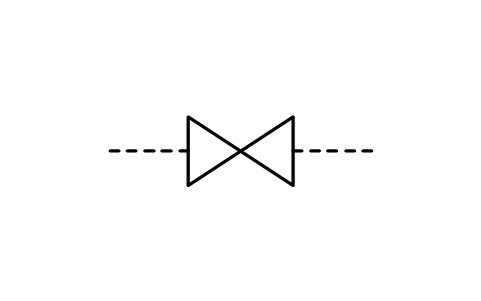

Los símbolos de aparatos llevan una etiqueta visible (por ejemplo V-101) y atributos invisibles para el listado: SERVICE, SIZE, FLOW_M3H, POWER_KW, RANGE, SIGNAL, MANUFACTURER, MODEL y REMARKS. Los símbolos gráficos simples, como líneas, flechas y calificadores, no llevan etiqueta. Todos los bloques llevan STD_CLAUSE y STD_REF.

Exporta los bloques de un diagrama a Excel con BlockSync, compara la lista con el dibujo y escribe las correcciones de vuelta en una sola pasada, con vista previa y copia de seguridad.

Cómo usar la biblioteca

1. Descomprima el archivo y abra el DWG. Copie los símbolos que necesite en su planta, o arrastre los bloques desde el Centro de diseño (ADCENTER).
2. Los símbolos están dibujados en milímetros sobre el módulo de la norma (2,5 mm) y miden casi siempre entre 5 y 30 mm. Insértalos a escala 1 y amplía o reduce el bloque según tu diagrama.
3. Coloca el bloque y conecta tus líneas a sus extremos. Cuando la norma muestra un símbolo con una línea o un tramo de conexión, la línea forma parte del bloque. Descompón el bloque si necesitas adaptarlo.
4. La norma ordena sus símbolos en símbolos básicos, símbolos complementarios que se combinan con ellos y ejemplos de aplicación. El catálogo sigue ese orden y la cláusula de cada símbolo está en el atributo STD_CLAUSE.
