Simboli P&ID per AutoCAD (DWG gratuiti) — disegnare serbatoi, pompe, valvole e anelli di regolazione
Aggiornato il October 28, 2026
Un P&ID è uno schema, non un disegno in scala. Conta che apparecchiature, valvole e strumenti abbiano i simboli giusti, che ogni linea sia collegata davvero dove deve, e che ogni elemento abbia una sigla da ritrovare. In AutoCAD si va molto più veloci se i simboli sono blocchi già pronti che portano con sé i dati di identificazione. Questa guida costruisce, con i simboli P&ID gratuiti di CADXChange, un esempio piccolo ma completo: un serbatoio di alimentazione, una pompa, valvole di intercettazione e di ritegno, un anello di regolazione di portata con trasmettitore, regolatore e valvola di regolazione, e infine il conteggio delle valvole.
Bastano due librerie. Quella di apparecchiature e tubazioni ha 311 simboli: serbatoi e recipienti, colonne, scambiatori di calore, pompe, compressori, ventilatori, filtri, essiccatori, trasportatori, valvole di ogni tipo, filtri a Y, riduzioni, flange e frecce di direzione del flusso. Quella di strumentazione ne ha 285: cerchi di strumenti e regolatori, elementi primari, valvole di regolazione con i loro attuatori, linee di segnale e simboli di collegamento. Ogni simbolo è un normale blocco DWG che funziona in AutoCAD e AutoCAD LT.
1. Scegliere i simboli che servono
Aprite le pagine delle due librerie e scaricate ciò che serve al disegno. Ogni simbolo è un piccolo ZIP a sé, con un DWG e un README, quindi non dovete portarvi dietro tutta la libreria. I blocchi di apparecchiature e tubazioni iniziano con PID_ (PID_TANK, PID_PUMP_CENTRIFUGAL, PID_VALVE_GATE, PID_CHECK_VALVE, PID_FLOW_ARROW), quelli di strumentazione con ISA_ (ISA_DISCRETE_FIELD, ISA_DISCRETE_MAIN, ISA_ELEM_ORIFICE, ISA_CV_DIAPHRAGM, ISA_LINE_ELECTRIC, ISA_LINE_PNEUMATIC). Per l'esempio di questa guida servono undici blocchi.
La tavola di ogni pagina mostra tutti i simboli con il loro nome, così trovate quello giusto prima di scaricare qualcosa. Mettete i blocchi che usate in una sola cartella e sfogliatela al momento dell'inserimento.
2. Posizionare le apparecchiature e tracciare le linee di processo

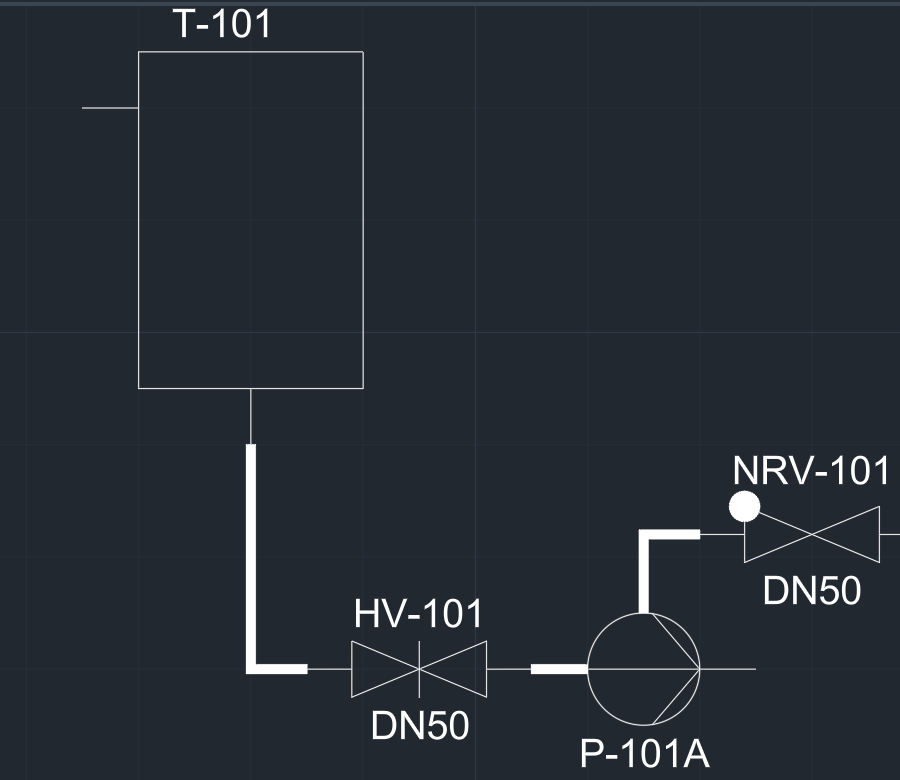

Avviate INSERT (o la palette dei blocchi) e cliccate la posizione di ogni elemento. Apparecchiature come serbatoio e pompa si inseriscono dal centro; la pompa è un cerchio di 10 mm con l'ingresso a sinistra, quindi la linea di aspirazione termina sul cerchio. Le valvole sono lunghe 20 mm e il loro punto di inserimento è l'estremità d'ingresso, sull'asse. Mettete il punto di inserimento della valvola sull'estremità di una tubazione e iniziate la tubazione successiva 20 mm più avanti: la valvola risulta esattamente in linea.
Tracciate le linee di processo come polilinee con uno spessore, per esempio 0,8 mm con PEDIT (Larghezza), su un layer dedicato. Una linea di processo spessa accanto ai contorni sottili dei simboli è l'aspetto tipico di un P&ID e permette di congelare o stampare le tubazioni a parte. I simboli sono disegnati in millimetri in scala 1:1, quindi una valvola sul foglio misura 20 mm: inseritela in scala 1 in un disegno in millimetri. Aggiungete un PID_FLOW_ARROW per indicare il senso del flusso.
3. Identificare apparecchiature e valvole
I blocchi hanno attributi, quindi la sigla resta legata al simbolo. Una valvola ha VALVE_TAG, SIZE, RATING, BODY_MATERIAL e LINE_NO; una valvola di regolazione aggiunge FAIL_POSITION, CV e ACTUATOR. Una pompa ha TAG, SERVICE, FLUID, FLOW_M3H, DIFF_HEAD_M, POWER_KW e DRIVER, un serbatoio TAG, SERVICE, CONTENT, VOLUME_M3, DESIGN_PRESSURE e DESIGN_TEMP. Fate doppio clic su un simbolo per aprire l'Editor attributi avanzato, selezionate una riga, digitate il valore e chiudete con OK.
Accanto al simbolo compaiono solo sigla e diametro; il resto rimane nel blocco per gli elenchi. Se una sigla cade su una linea di processo, selezionate il blocco e trascinate la maniglia del testo in uno spazio libero: si sposta l'attributo, non il simbolo. Usate lo stesso schema di sigle ovunque, per esempio HV-101 per le valvole manuali e NRV-101 per quelle di ritegno, così gli elenchi si ordinano come si legge lo schema.
4. Disegnare l'anello di strumentazione

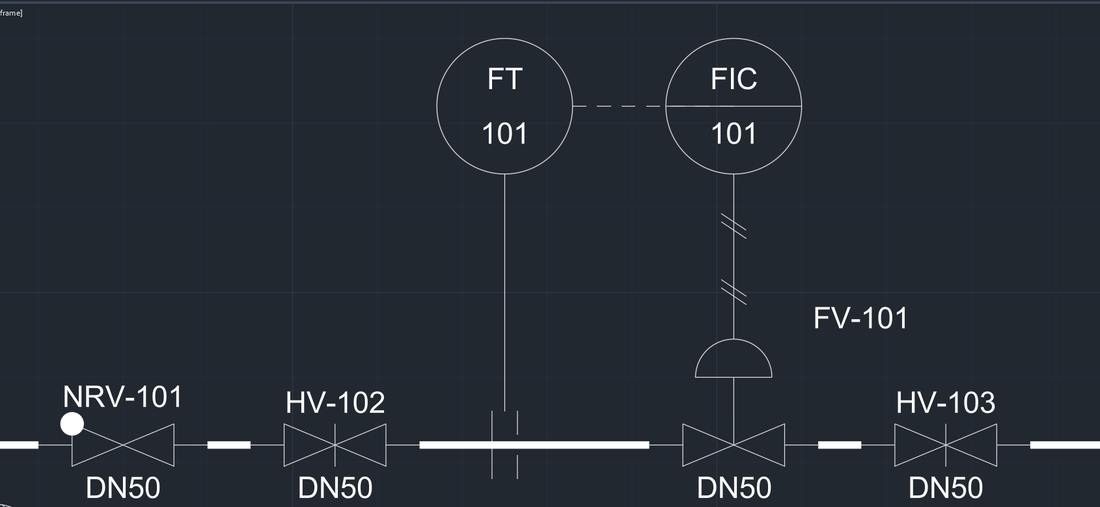

Un anello di regolazione di portata ha quattro parti. La flangia tarata FE-101 va in linea: inserite ISA_ELEM_ORIFICE sull'asse della tubazione. Il trasmettitore FT-101 è uno strumento di campo, quindi usa il cerchio semplice ISA_DISCRETE_FIELD, senza tratto; il regolatore FIC-101 è in sala controllo, quindi usa ISA_DISCRETE_MAIN, il cerchio con un tratto orizzontale. Le lettere nel cerchio vengono da TAG_FUNC (F per portata, I per indicazione, C per regolazione, T per trasmissione), il numero da LOOP_NO.
Collegate le parti con le linee di segnale: una linea sottile dalla flangia al trasmettitore, una linea tratteggiata ISA_LINE_ELECTRIC dal trasmettitore al regolatore e una ISA_LINE_PNEUMATIC dal regolatore all'attuatore della valvola di regolazione. La valvola di regolazione è un solo blocco, ISA_CV_DIAPHRAGM, con l'attuatore a membrana disegnato sopra; l'attributo FAIL_POSITION contiene FC, FO o FL. I blocchi delle linee di segnale si possono ruotare in qualsiasi direzione.
5. Controllare lo schema finito

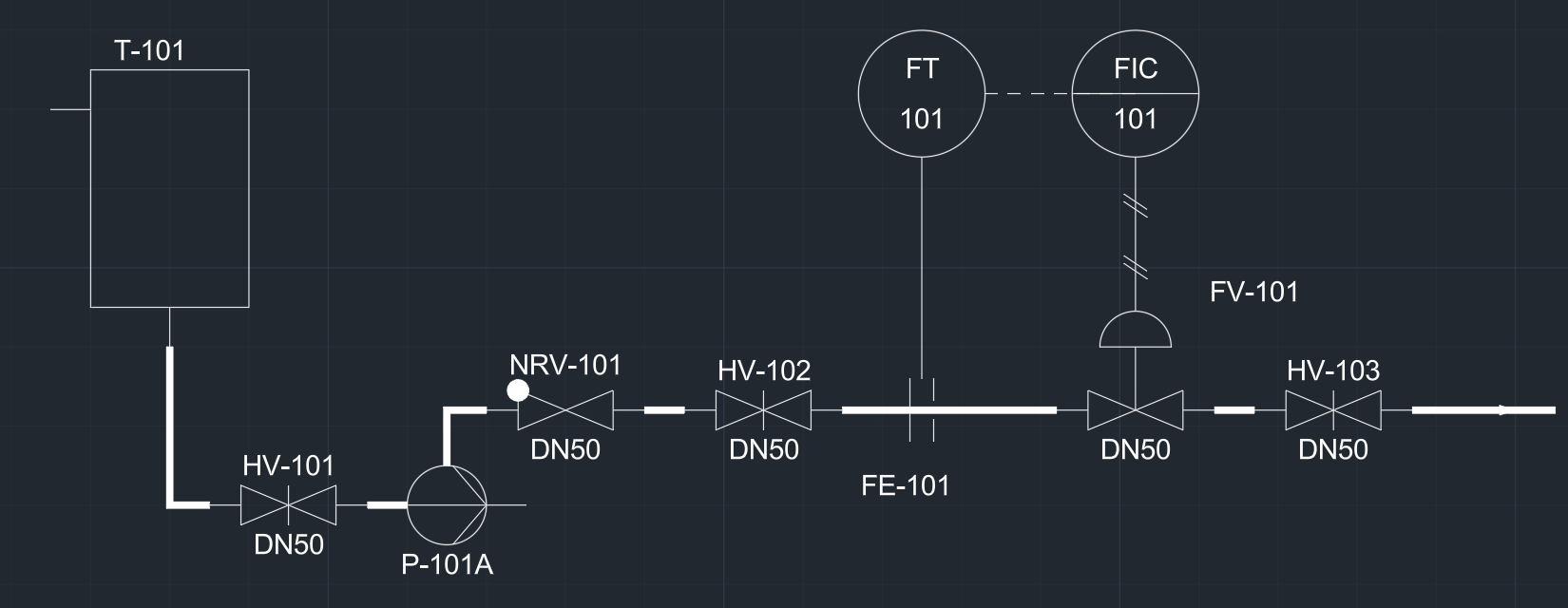

Guardate lo schema come lo guarderà un revisore. Il flusso si legge da sinistra a destra e ogni linea ha la sua freccia. Ogni linea di processo termina su un simbolo e non solo vicino ad esso: ingrandite alcuni raccordi, oppure attivate l'aggancio «Punto finale» durante il disegno, così le estremità cadono esattamente sui punti di collegamento. Ogni elemento ha una sigla, nessuna sigla sta su una linea e l'anello porta ovunque lo stesso numero: FE-101, FT-101, FIC-101 e FV-101 vanno insieme.
Mettete linee di processo, linee di segnale e simboli su layer separati. Potrete così stampare il layer della strumentazione con un altro colore o spegnere i segnali per un'emissione destinata alla parte meccanica.
6. Contare le valvole e fare l'elenco

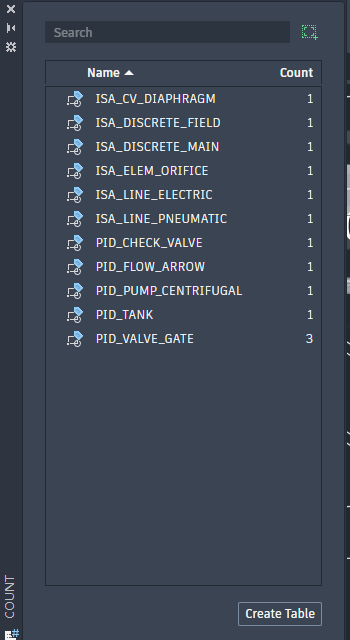

Eseguite il comando COUNT, accettate l'area e premete Invio alla richiesta di selezione per elencare tutti i blocchi. La palette mostra ogni nome di blocco con il numero di copie, qui tre PID_VALVE_GATE, e «Create Table» inserisce l'elenco nel disegno. COUNT conta solo per nome di blocco; per un elenco di valvole con sigla, diametro e classe di pressione usate ESTRAZIONEDATI (DATAEXTRACTION): scegliete i blocchi e gli attributi VALVE_TAG, SIZE, RATING e LINE_NO ed esportate il risultato in una tabella del disegno o in un file Excel.
Per l'indice degli strumenti si procede allo stesso modo: estraete TAG_FUNC, LOOP_NO, SERVICE e RANGE dai cerchi. Poiché i dati stanno nei blocchi, gli elenchi sono giusti ogni volta che lo schema è giusto.
Questo è l'intero percorso: scegliere i simboli, posizionare apparecchiature e valvole, tracciare le linee di processo spesse, costruire l'anello con cerchi e linee di segnale, identificare con gli attributi e contare. Gli schemi più grandi ripetono gli stessi passaggi, e nelle librerie trovate gli scambiatori, le colonne, i compressori, gli attuatori e i simboli di segnale che servono.
I simboli sono disegni propri di CADXChange nello stile di ISO 10628-2 e ISA 5.1. Non sono copie delle norme e non sono certificati: confrontateli con la legenda del vostro progetto o con la norma del cliente prima di emettere il disegno. Potete usarli e modificarli nei vostri progetti, anche commerciali, e consegnare ai clienti i disegni finiti.
