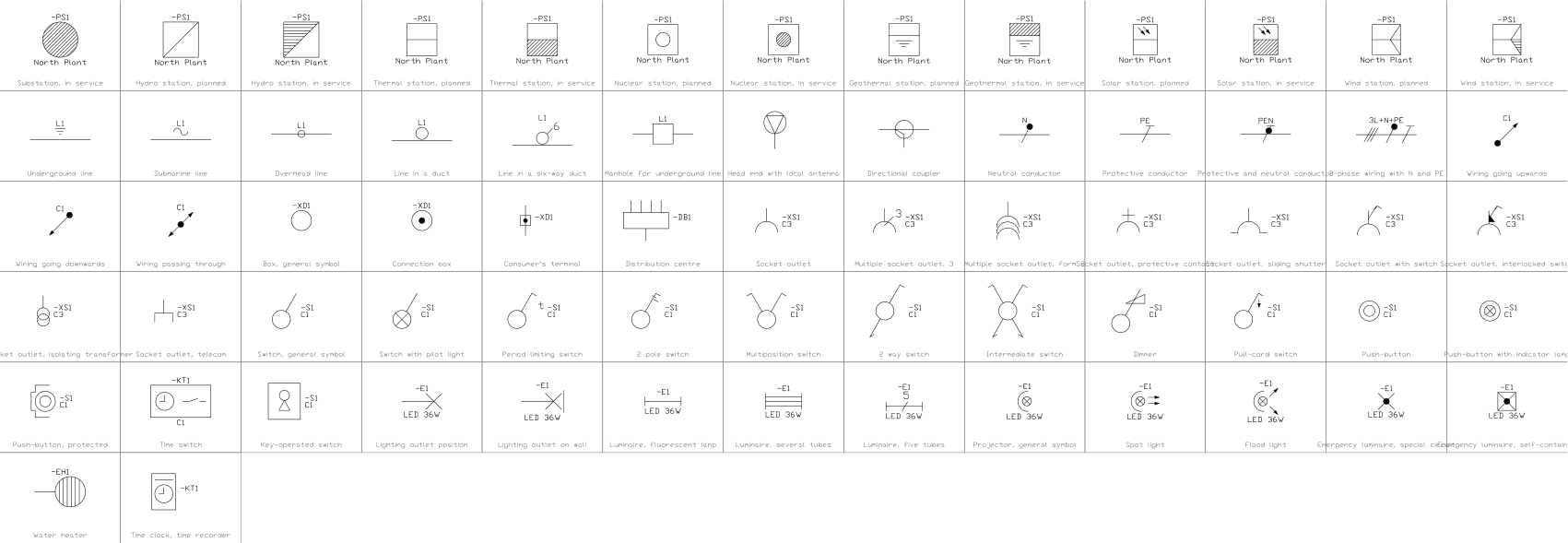

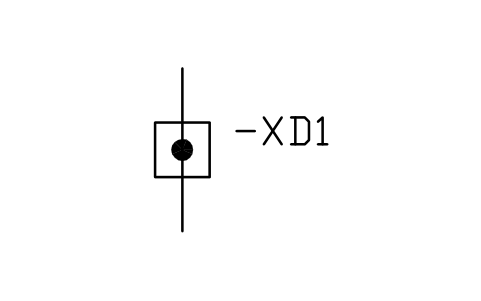

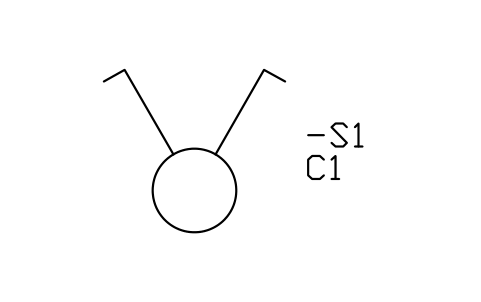

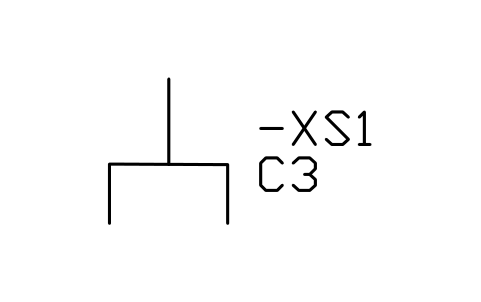

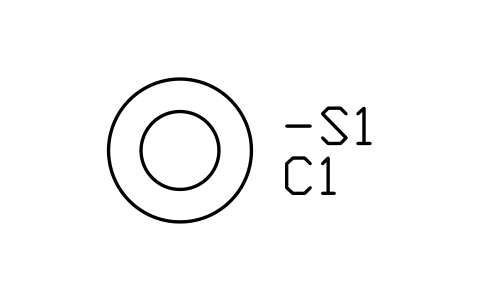

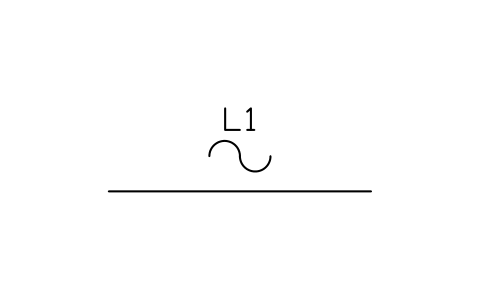

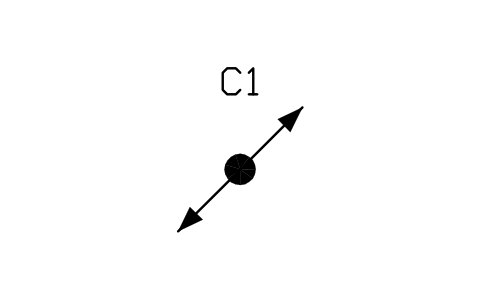

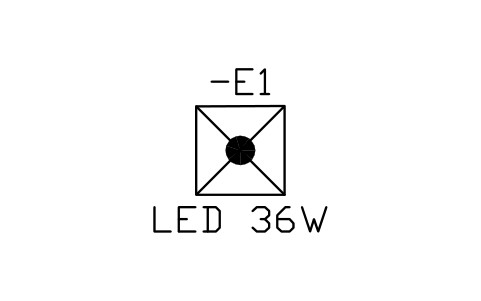

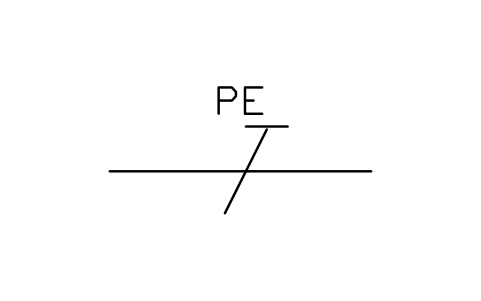

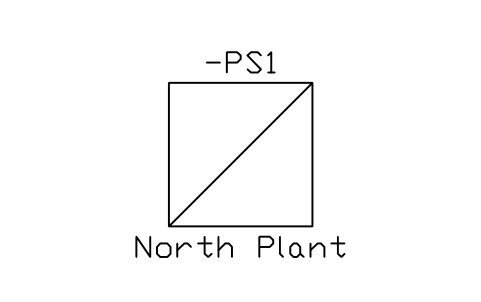

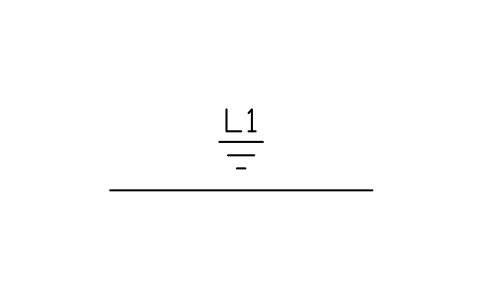

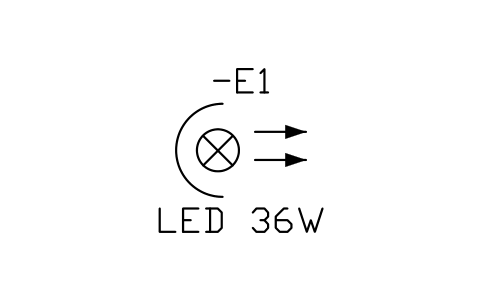

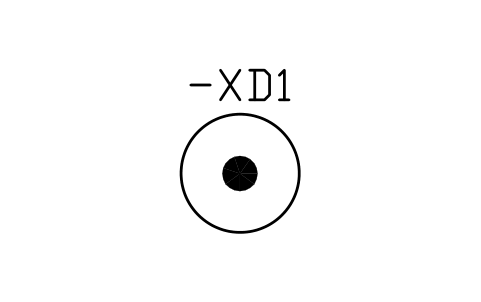

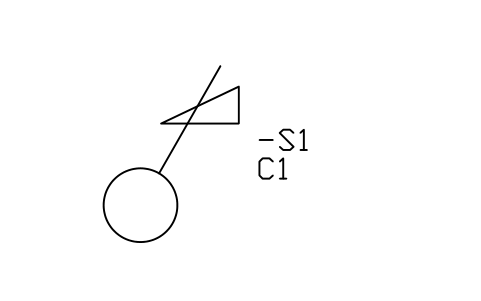

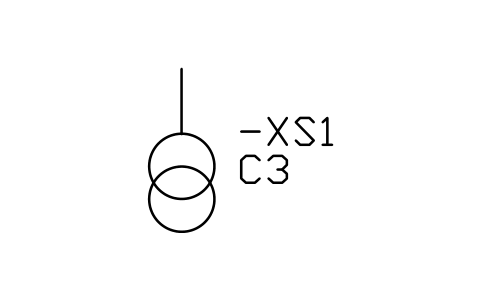

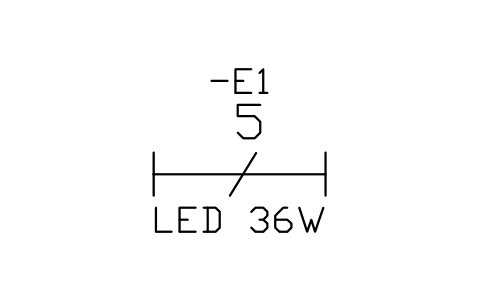

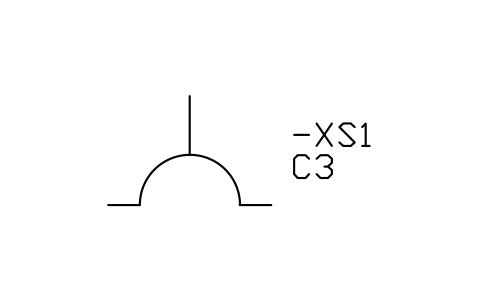

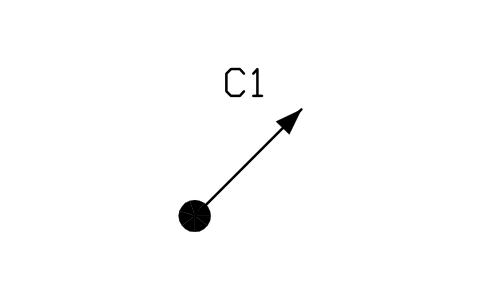

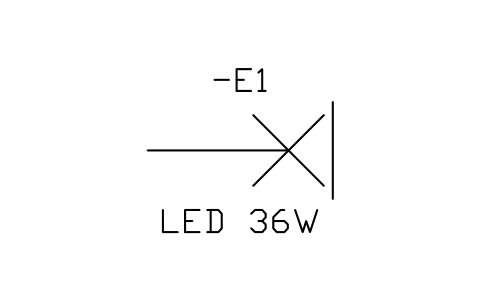

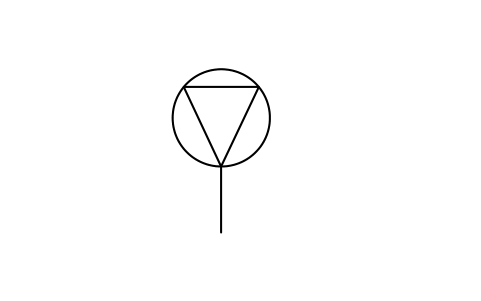

Planimetrie impiantistiche

Attributi per le distinte base

Ogni blocco ha un attributo TAG visibile e il parametro principale accanto al simbolo: la resistenza di una resistenza, la corrente nominale di un interruttore, il tipo di un transistor, la potenza nominale di un motore. Gli altri parametri (tensione, tolleranza, potere di interruzione, velocità, frequenza, numeri dei contatti e così via) sono attributi che non compaiono sul foglio.

Quasi tutti i blocchi hanno anche MANUFACTURER e PART_NO, e ogni blocco ha un attributo DESC con il nome del simbolo. Compilali con l'editor degli attributi, oppure esportali da molti disegni in Excel per una distinta base e riscrivi le modifiche con BlockSync. Molti simboli riportano anche il numero di voce della IEC 60617 (STD_CLAUSE, per esempio 07-13-06) e il numero nella banca dati della norma (STD_REF, per esempio S00288) come attributi invisibili, così un simbolo si ritrova nella norma e può essere inserito in un elenco.

Come usare la libreria

1. Decomprimi il file e apri il DWG. Copia i simboli che ti servono nel tuo disegno, oppure trascina i blocchi da DesignCenter (ADCENTER).
2. Inserisci un blocco e aggancia la griglia di 5 mm. Il punto di inserimento è il morsetto 1, quindi il simbolo cade esattamente sull'estremità del filo.
3. Inserisci la sigla, poi fai doppio clic sul blocco (o esegui EATTEDIT) per inserire il valore nominale, il tipo e il codice articolo.
4. Per contare i simboli o elencare gli attributi di molti disegni, esporta i blocchi in Excel con BlockSync e riscrivi i valori corretti.
