ヘアドライヤー

1800 W ヒーターのタップから直流ファンモーターへ給電（ブリッジ整流器と平滑コンデンサ）。サーモスタットと一度だけ動作する温度ヒューズ、二重絶縁。

ご自身のプロジェクトで自由に使用・編集できます（商用も可）。ZIP にはサンプル図面、テンプレート、印刷スタイルテーブル、README が入っています。アドインは不要です。図面のデータは架空のもので、設計や施工には使えません。現状のまま提供し、保証はありません。ライブラリ利用条件(CXL-1.0)

バージョン 1.0 · 2026年10月21日更新

このサンプルで使っているリソース

図面のシンボルはすべて当サイトのライブラリのブロックで、属性も入力済みです。図枠と表題欄は、ISO A3 の表題欄テンプレートを使っています。ダウンロードして、ご自身の図面づくりにお使いください。

画層、スタイル、シート設定はシリーズのどの図面も共通です。説明はシリーズのページにあります：家電の回路図

表題欄の属性です。ダブルクリックして記入するか、BlockSync で図面一式にまとめて書き込めます。

改訂表：R1〜R4 の各行に REV、DATE、DESCRIPTION、BY（計 16 属性、このサンプルでは空欄）。

この図面の機器リストです。ブロック名、シンボル、配置数を示します。BlockSync を使うと、ご自身の図面から同じリストを書き出せます。

配置したシンボル 1 つにつき 1 行で、図面内のブロックの属性から読み取っています。図面に表示される内容と、入力済みで表示されない明細表用の属性です。BlockSync を使うと、ご自身の図面から同じ属性を書き出せます。

タグ	説明	図面に表示	入力済み（非表示）

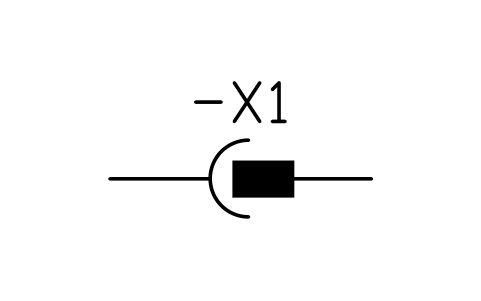

X1	プラグとソケットIEC_PLUG_SOCKET	CONNECTOR = Mains plug	RATING_A = 10 APOLES = 1

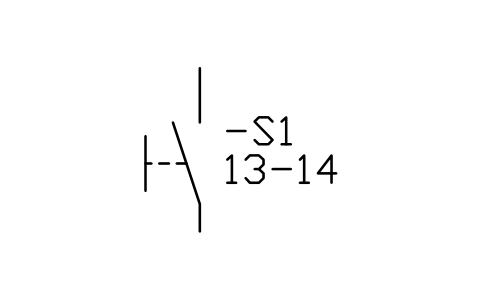

S1	手動スイッチ(一般) NOIEC_SWITCH_MANUAL_NO	CONTACT_NO = 1 NO	FUNCTION = On/offRATING_A = 10 AVOLTAGE = 250 V AC

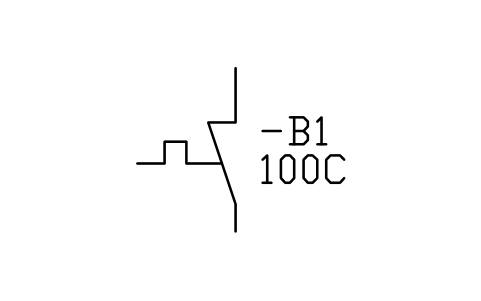

ST1	サーマルスイッチ(自己動作) NCIEC_THERMAL_SWITCH_NC	SETPOINT_C = 110 C	CONTACT_NO = 1 NCRESET = AutomaticHYSTERESIS_C = 20RATING_A = 10 AVOLTAGE = 250 V AC
ST2	サーマルスイッチ(自己動作) NCIEC_THERMAL_SWITCH_NC	SETPOINT_C = 150 C	CONTACT_NO = 1 NCRESET = None (one-shot)RATING_A = 10 AVOLTAGE = 250 V AC

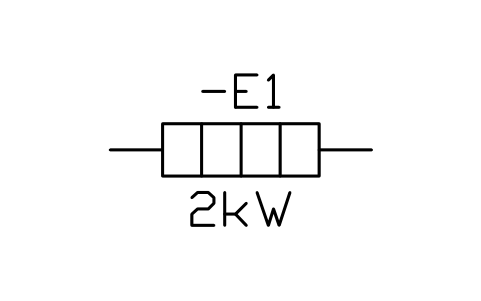

R1	発熱体IEC_HEATING_ELEMENT	POWER = 1620 W	VOLTAGE = 230 VRESISTANCE = 26.4 ohm
R2	発熱体IEC_HEATING_ELEMENT	POWER = 180 W	VOLTAGE = 230 VRESISTANCE = 3 ohm

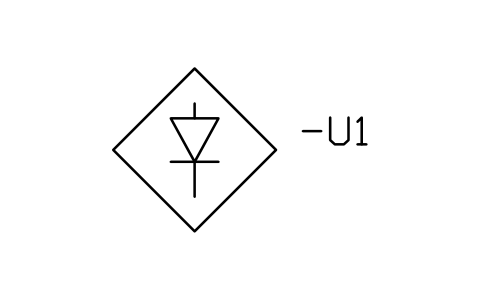

U1	ブリッジ整流器IEC_RECTIFIER_BRIDGE	TYPE = KBP206	VOLTAGE = 600 VCURRENT = 2 APACKAGE = Single in-line

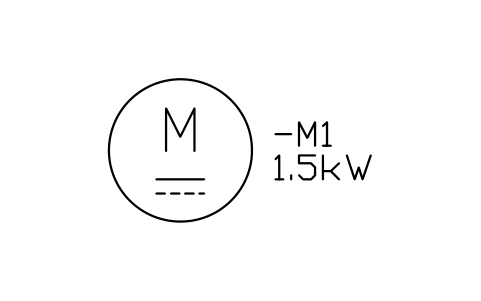

M1	直流電動機IEC_MOTOR_DC	POWER_KW = 25 W	VOLTAGE = 24 V DCCURRENT = 1 ASPEED_RPM = 12000

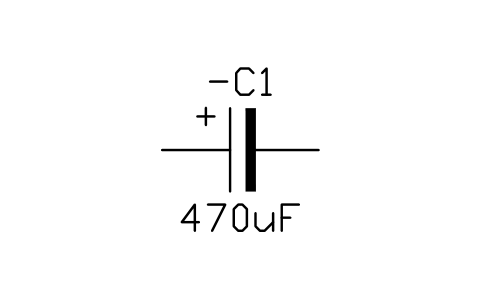

C1	有極性コンデンサIEC_CAPACITOR_POLARIZED	VALUE = 470 uF	VOLTAGE = 63 V

製造者、型式、備考はすべてのブロックで空欄にしてあり、ご自身のデータを入力できます。値は例です。
