無料のコンクリート壁・基礎の断面詳細 DWG ライブラリ:基礎、地下室壁、擁壁、目地

寸法について

これらの詳細には決まった標準図がないため、実務でよく使われる寸法にしています。壁厚 150~400 mm、布基礎幅 600~1200 mm、捨てコン 50 mm、溝・目地 20~25 mm、かぶり 40~50 mm。プロジェクトに合わせて変更してください。ブロックは作図の手間を省くためのもので、寸法を決めるものではありません。

ブロックは当社の作図で、ライブラリは認証を受けていません。詳細の考え方と層構成を示すもので、設計ではありません。コンクリート強度、鉄筋径と間隔、かぶり、防水、断熱厚さ、排水は、構造設計と現場に適用される基準に従って決め、担当の技術者が確認してください。

よくある質問

どんな詳細が入っていますか?

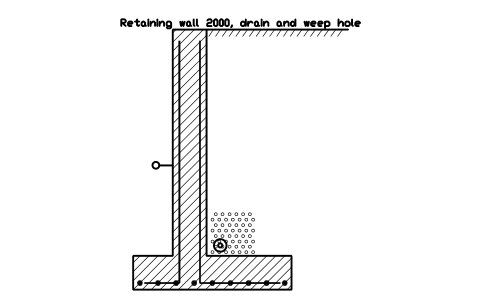

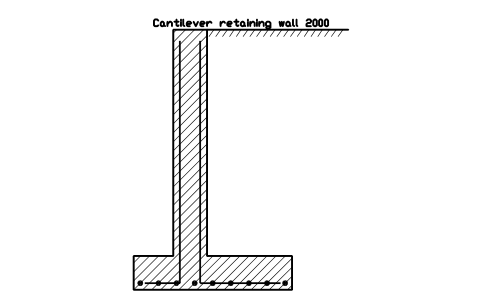

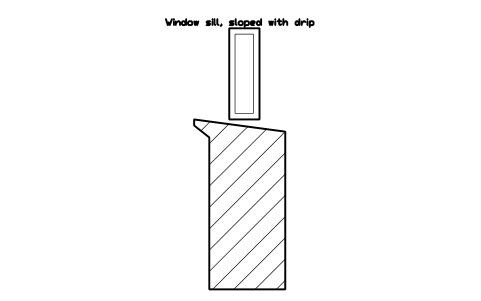

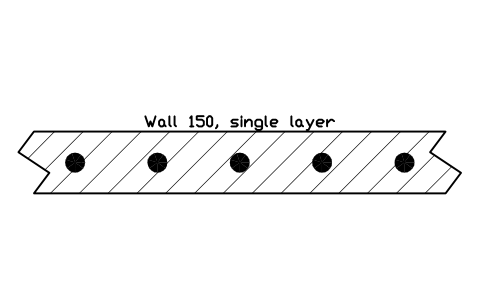

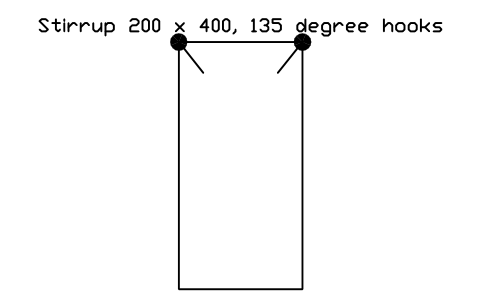

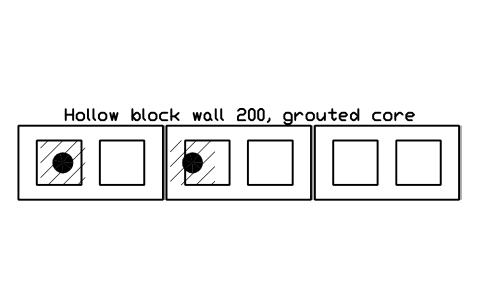

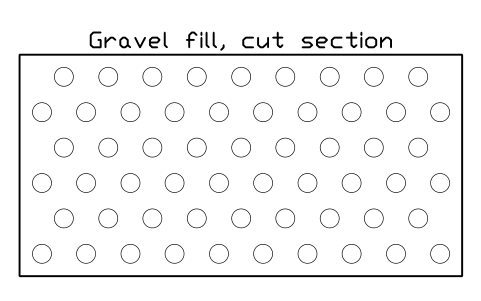

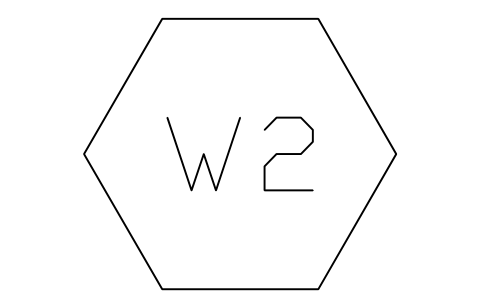

壁の平面断面、基礎、地下室壁と擁壁、断熱壁・プレキャスト壁・ブロック壁、壁の取合いと目地、開口部、断面の凡例と部品、詳細・レベル・壁種別の記号です。建築系のライブラリには平面の壁・階段記号、鉄筋のライブラリには ISO 3766 の記号があります。このライブラリは壁そのものの断面を補います。

図面から詳細リストを作れますか?

はい。各詳細に SIZE、CONCRETE_GRADE、REINFORCEMENT、COVER_MM、FINISH、DETAIL_NO が非表示属性として付いています。属性エディタで入力し、BlockSync でブロックを書き出し、詳細番号やシートで並べ替えます。サンプルの値は仮の値で、設計値ではありません。

商用プロジェクトで使えますか？

はい。商用を含め、ご自身のプロジェクトで自由に使用・変更できます。現状のまま提供し、保証はありません。 ライブラリそのものの再配布や転売はご遠慮ください。詳しくはライブラリ利用条件をご覧ください。

建築系・鉄筋系のライブラリとの違いは?

建築系のライブラリは壁・階段・屋根を平面・立面の記号で、鉄筋のライブラリは ISO 3766 の記号と鉄筋形状を収めています。このライブラリは断面そのものを収めています。壁、基礎、目地、取合いが断面でどう見えるか、各層も含めてです。スタイルは揃えてあるので、同じシートで併用できます。

シンボルを変更したり属性を追加したりできますか？

はい。DWG を開き、BEDIT でブロックを編集して変更または属性を追加し、保存します。すでにそのブロックを含む図面を更新するには、ATTSYNC を実行するか、ブロックを置き換えます。先にバックアップを取ってください。ATTSYNC を不用意に使うと、属性値が失われることがあります。

AutoCAD で使えるまとまったシンボルセットはどこで手に入りますか？

AutoCAD に付属するのは少数のサンプルブロックだけなので、まとまったシンボルはライブラリから入手することになります。このページの ZIP をダウンロードして DWG を開くと、各シンボルがブロックになっています。INSERT コマンド（ブロックパレットの「ライブラリ」タブでこの DWG を選択）で挿入するか、デザインセンター（ADCENTER）からドラッグしてください。1 個だけのダウンロードもできます。
