無料の AutoCAD 図面注記シンボル(DWG):方位記号、スケールバー、断面記号、改訂雲、スタンプ
図面注記シンボル:すぐ使える AutoCAD ブロック(DWG)170 個。無料でダウンロードでき、ご自身のプロジェクトで使えます。ZIP での一括も、1 個ずつのダウンロードも可能です。

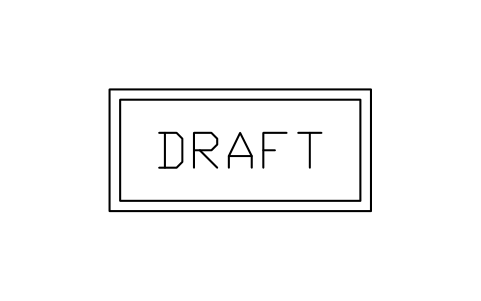

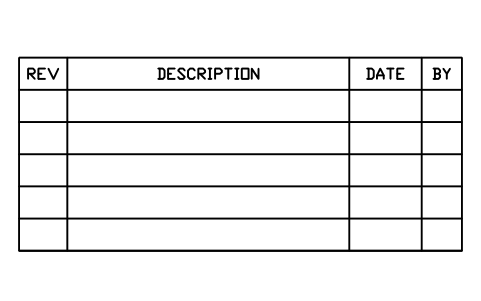

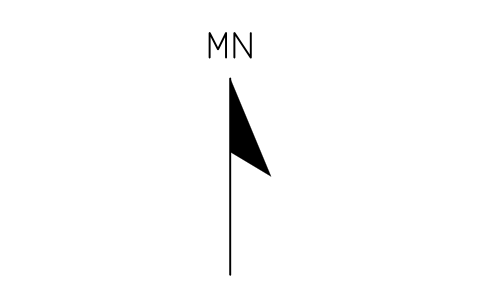

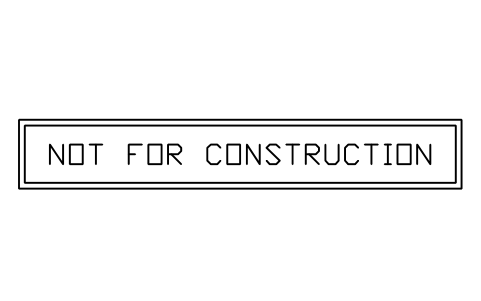

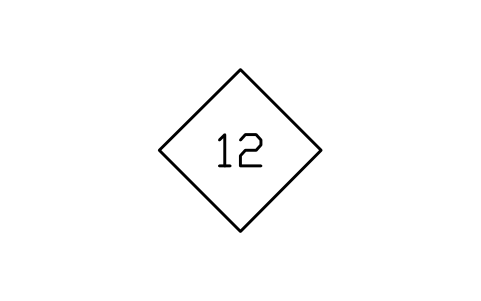

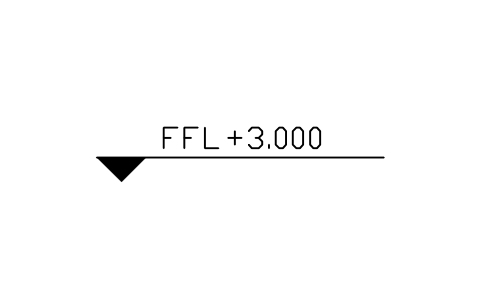

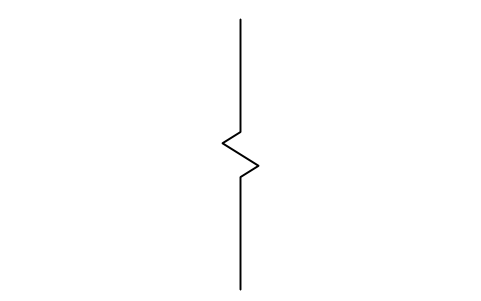

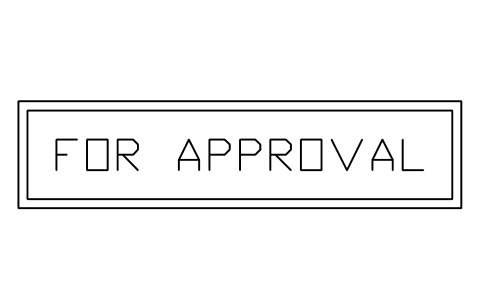

すぐ使える AutoCAD ブロック 170 個:方位記号とコンパスローズ、メートル法・ヤード/ポンド法のスケールバー、断面線と矢視、断面・立面・詳細の符号、レベルと地盤高の記号、改訂三角と改訂雲、破断線と合わせ線、線種(太線、破線、中心線、二点鎖線、切断線)、寸法端部記号、寸法の見本と寸法記号(直径、正方形、深さ、座ぐり、皿穴)、引出線と部品番号、部屋・ドア・窓・壁・仕上げの記号、測量・座標記号、通り芯の記号、キーノート、図面タイトル、凡例・改訂表・承認欄、キープラン、スタンプと専門家印。番号、名称、レベル、改訂番号は属性に入っているので、図面一式の記号をまとめて読み取り、更新できます。
バージョン 1.1 · 2026年10月29日 更新 · 更新内容をチェック
AutoCAD 2017 以前のバージョンをお使いですか? 2010 形式をダウンロード
著作権は CADXChange に帰属します。シンボルは、商用を含め、ご自身の図面やプロジェクトで自由にお使いいただけます。出典の表記とリンクが必要なのは、公開する場合のみです。ライブラリそのものの再配布や転売はご遠慮ください。ZIP には AutoCAD 2018 形式の通常の DWG ファイルと README が入っており、アドインは不要です。現状のまま提供し、保証はありません。 ライブラリ利用条件(CXL-1.0)
関連するシンボルライブラリ

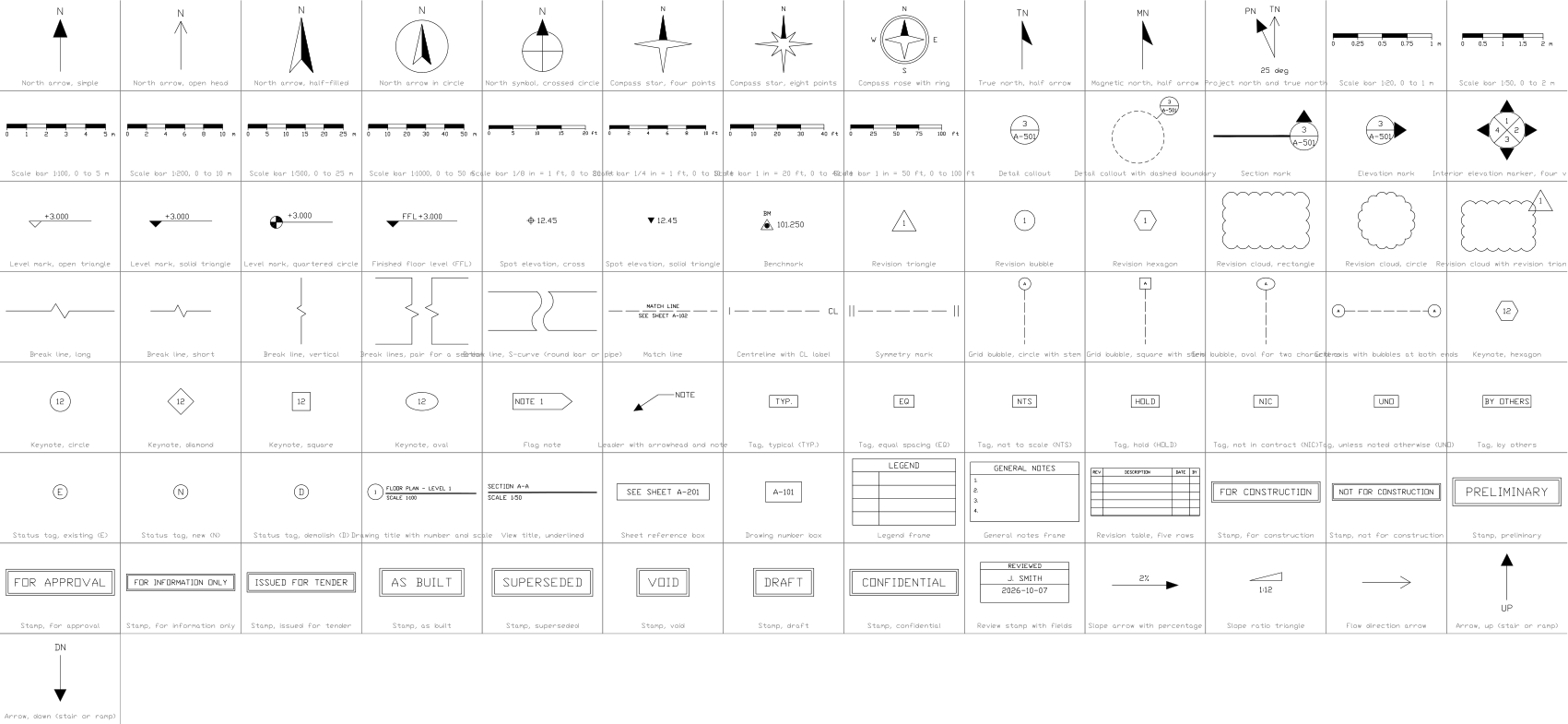

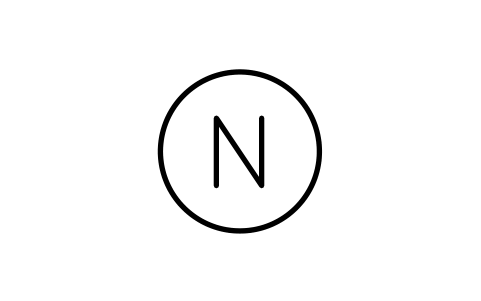

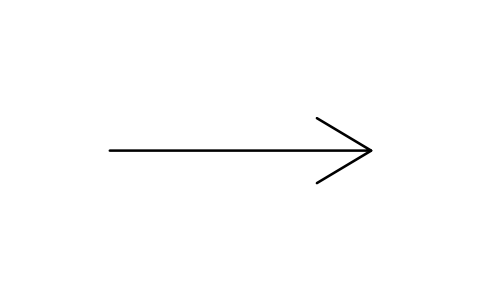

全 170 個のシンボル
170 個中 170 個のシンボル
仕上げタグ(FLR WALL CLG)
Finish tag, FLR WALL CLG
ANNO_FINISH_TAG属性
FLOOR_FINISHWALL_FINISHCEILING_FINISHDESC承認欄(3 行)
Sign-off block, three rows
ANNO_SIGNOFF_BLOCK属性
DRAWN_BYDRAWN_DATECHECKED_BYCHECKED_DATEAPPROVED_BYAPPROVED_DATEDESC
必要なシンボルが見つかりませんか?名前を教えてください。
部品表のための属性

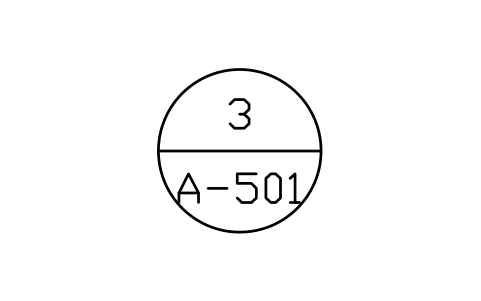

番号や名称を持つ記号には、図形の中または隣に表示属性があります:詳細符号の DETAIL_NO と SHEET_NO、断面線の断面記号、レベル記号の LEVEL と ELEVATION、改訂記号の REV、通り芯の AXIS、キーノートと部品番号の NOTE_NO と ITEM_NO、部屋記号の ROOM_NAME・ROOM_NO・AREA、種別記号の DOOR_NO・WINDOW_NO・WALL_TYPE、測量記号の POINT_NO・NORTHING・EASTING、寸法見本の DIM_TEXT、図面タイトルの NUMBER・TITLE・SCALE。どのブロックにも、記号名を入れた非表示の DESC 属性があります。
値が属性なので、図面一式をまとめて変更できます。
ライブラリの使い方
- ファイルを解凍して DWG を開きます。必要なシンボルを平面図にコピーするか、デザインセンター(ADCENTER)からブロックをドラッグします。
- ブロックは出力サイズで描かれています。1 単位がシート上の 1 mm で、文字の高さは 2.5 mm です。モデル空間には図面の縮尺で挿入し(ミリメートル単位の 1:100 の図面なら尺度 100)、レイアウトでは尺度 1 で挿入します。
- スケールバーは縮尺ごとに 1 つずつ用意しています(1:20〜1:1000、1/8 in = 1 ft など)。出力する縮尺に合うものを選んでください。記号と方位記号は中心、スケールバーと破断線は左端、図面タイトルは下線の始点を基点に挿入します。
- ブロックをダブルクリック(または EATTEDIT)して番号を入力します。改訂雲、破断線、線種、寸法端部記号、寸法記号、スタンプには属性がありません。コピーして大きさに合わせて拡大縮小してください。寸法見本は配置の例です。実際の寸法には寸法スタイルを使ってください。
製図の慣習について
注記シンボルは、国、業種、設計事務所によって違います。断面記号、レベル記号、改訂雲にはいくつかの通用した描き方があり、ISO と米国の慣習で形が違う記号もあります。
これらのシンボルは、一般的な製図の慣習に沿って当社が描いたもので、ライブラリはどの規格にも認証されていません。所属する事務所や発注者の基準と照らし合わせ、違う場合はブロックを修正してください。
バージョンごとの更新内容
バージョン 1.1 · 2026年10月29日
78 個の記号を追加:断面線と矢視、線種、寸法端部記号、寸法の見本と寸法記号、引出線と部品番号、部屋・ドア・壁の記号、測量記号、スタンプ、専門家印、図面情報。長い記号名を短くし、カタログで重ならないようにしました。
追加された記号(78)

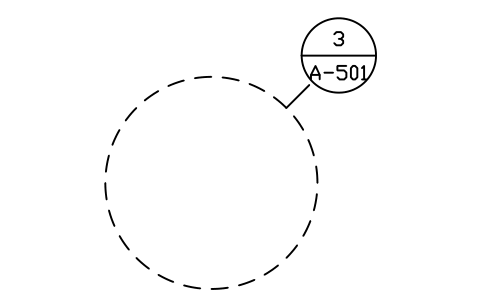

断面線(太端) · 断面線(階段状) · 断面線(丸記号付き) · 視線方向矢印 · 詳細円(文字付き) · ビューコーン(番号付き) · 太実線 · 細実線 · 破線(かくれ線) · 中心線(細一点鎖線) · 限界線(太一点鎖線) · 切断面線 · 仮想線 · フリーハンド破断線 · 寸法端部(閉じた矢印) · 寸法端部(開いた矢印) · 寸法端部(白抜き矢印) · 寸法端部(斜線) · 寸法端部(黒丸) · 寸法起点 · 長さ寸法 · 長さ寸法(斜線端) · 連続寸法(3 区間) · 半径寸法 · 直径寸法 · 角度寸法 · 直径記号 · 正方形記号 · 深さ記号 · ざぐり記号 · 皿穴記号 · 円弧長さ記号(値付き) · 引出線(全周円) · 部品番号の丸 · 部品番号の丸(引出線・黒丸) · 部品番号の丸(引出線・矢印) · 引出線(黒丸端) · 引出線(端部記号なし) · 引出線(肩に文字) · 引出線(2 分岐) · ほか 38 件
よくある質問
- これらのシンボルは製図規格に準拠していますか?
- いいえ。一般的な慣習に沿っており、注記シンボルには拘束力のある統一規格がありません。事務所の基準に合わせて、ブロックを変更してください。
- ブロックはどの尺度で挿入しますか?
- 出力サイズ(ミリメートル、文字高 2.5 mm)で描かれています。モデル空間には図面の縮尺で挿入し(ミリメートル単位の 1:100 の図面なら尺度 100)、レイアウトには尺度 1 で配置します。スケールバーは出力する縮尺に合うものを選んでください。
- 商用プロジェクトで使えますか?
- はい。商用を含め、ご自身のプロジェクトで自由に使用・変更できます。現状のまま提供し、保証はありません。 ライブラリそのものの再配布や転売はご遠慮ください。詳しくはライブラリ利用条件をご覧ください。
- シンボルを変更したり属性を追加したりできますか?
- はい。DWG を開き、BEDIT でブロックを編集して変更または属性を追加し、保存します。すでにそのブロックを含む図面を更新するには、ATTSYNC を実行するか、ブロックを置き換えます。先にバックアップを取ってください。ATTSYNC を不用意に使うと、属性値が失われることがあります。
- AutoCAD で使えるまとまったシンボルセットはどこで手に入りますか?
- AutoCAD に付属するのは少数のサンプルブロックだけなので、まとまったシンボルはライブラリから入手することになります。このページの ZIP をダウンロードして DWG を開くと、各シンボルがブロックになっています。INSERT コマンド(ブロックパレットの「ライブラリ」タブでこの DWG を選択)で挿入するか、デザインセンター(ADCENTER)からドラッグしてください。1 個だけのダウンロードもできます。
