比較兩張 AutoCAD 圖面，找出改了什麼 — 再套用到整套修訂圖
更新於 November 5, 2026
使用 TextCompare 製作
一張圖面審查後退回來，有人問了個簡單的問題：改了什麼？對單張圖，誠實的做法是把兩個版本疊在一起看。對四十張圖的一套圖，則是要快速找出到底哪幾張有改，以及到底怎麼改。
答案取決於你要找哪一種變動。一條線動了位置，是圖形上的變動。一則註解換了說法，或是圖框裡的 REV 和 DATE 更新了，則是資料，在滿螢幕的幾何圖形裡很容易被漏掉。沒有哪個單一工具能把這三種都處理得好，所以這篇依序來看：幾何用 AutoCAD 自己的 COMPARE；而當你需要整個資料夾圖面裡每個確切新舊值的清單時，用同屬 CADXChange Toolkit 的 TextCompare 和 BlockCompare。
範例是三張圖、兩個版次的一套圖。第二版裡，一道牆被移動，註解被改寫或新增，圖框被更新，另有一張機械圖只是把風管放大了。
1. 先決定你要找哪一種變動
幾何（線、圓弧、填充線，任何被移動、縮放、新增或刪除的東西）最適合用圖形來看，這正是 COMPARE 做的事。文字和圖塊屬性則不同：你要的是一份清單，告訴你第 2 則註解從 1 HR 變成 2 HR，或是 REV 從 A 變成 B，這就是資料比較給你的東西。
圖面有多少張也有關係。COMPARE 一次比較兩張圖。如果你手上有上一次發布的一個資料夾，和新版的一個資料夾，一張一張比就是無法規模化的那一部分。
2. 用 COMPARE 看幾何差異
開啟較新的圖，輸入 COMPARE，選擇要比對的較舊圖面。AutoCAD 會把兩張圖疊在一起，用顏色顯示差異：只出現在較舊圖面的物件是紅色，只出現在你開著的這張圖的物件是綠色，兩邊共有的保持灰色。靠得近的差異會被歸成變更集，並用修訂雲形圈起來；DWG Compare 工具列上的箭頭可以逐一跳過去看。COMPARECLOSE 會結束比對。
截圖中，沒變的註解 1 和 3 保持灰色。被改寫的註解 2 和有變動的圖框欄位以兩種顏色畫出，因為新舊文字疊在一起；新增的註解 4 只存在於較新的圖，所以整個是綠色。
移動的牆或放大的風管，還有快速看一對圖，這個工具最合適。它給你的是一張圖。它不會產生改了什麼的清單，不會告訴你圖塊的哪個屬性不同，而且它處理的是你開啟的兩張圖，不是一個資料夾。
在範例這套圖裡，A-101 的牆被移動、M-101 的風管變大，就是靠 COMPARE 找到的。這兩項變動在接下來兩個步驟中是看不到的，這正是它們要分開處理的原因。
3. 用 TextCompare 列出整套圖每則改過的註解
開啟 TextCompare，把較舊的圖面加到 Folder A（修改前），較新的加到 Folder B（修改後），用 Add Files 或 Add Folder，然後按 Scan & Match。TextCompare 會把每張圖和它對應的那張配成一對，並在 Review Matches 顯示配對，連同檔名和控制代碼的分數。紅色醒目的列表示兩個依據不一致，繼續之前要看一下。這裡有兩列是紅色，因為這些圖是從同一個樣板建出來的，控制代碼重疊；以檔名比對的結果才是對的。然後按 Compare。

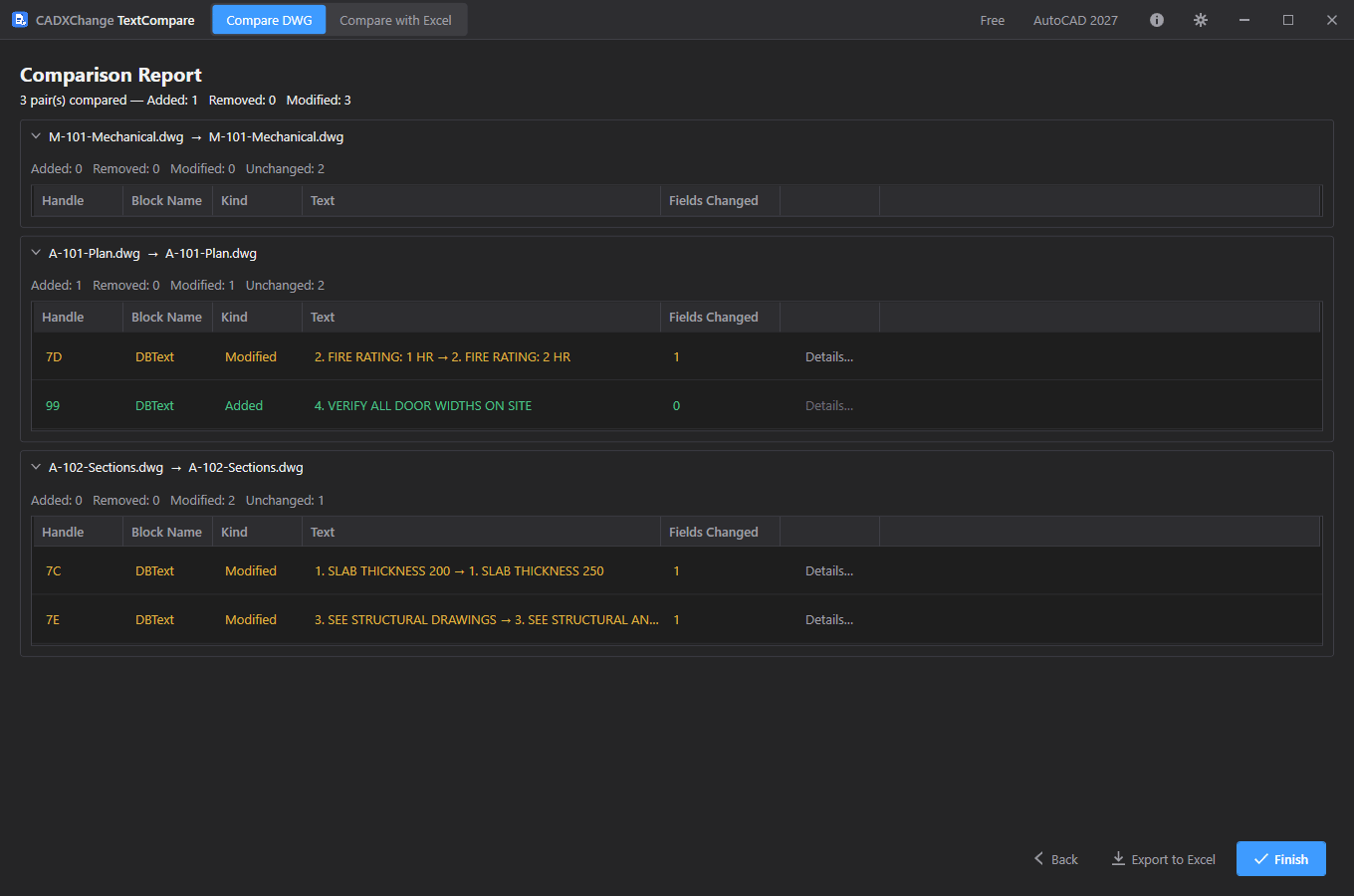

Comparison Report 每一對有一個區段，顯示 Added、Removed、Modified 和 Unchanged 的數量，只列出有變動的。A-101 有一則被修改的註解，2. FIRE RATING: 1 HR → 2. FIRE RATING: 2 HR，和一則新增的註解 4. VERIFY ALL DOOR WIDTHS ON SITE。A-102 有兩則被改寫的註解：板厚 200 → 250，以及結構圖的註解。M-101 完全沒有變動，它的兩則註解都沒變。
4. 用 BlockCompare 列出每個改過的圖框屬性
BlockCompare 對圖塊的做法一樣。載入兩個資料夾，在 Blocks 分頁勾選你在意的圖塊（這裡是 TITLEBLOCK），按 Scan & Match，確認配對，再按 Compare。比對依據是 AutoCAD 持久的物件控制代碼，所以位置移動過的圖框仍然是同一個圖塊。

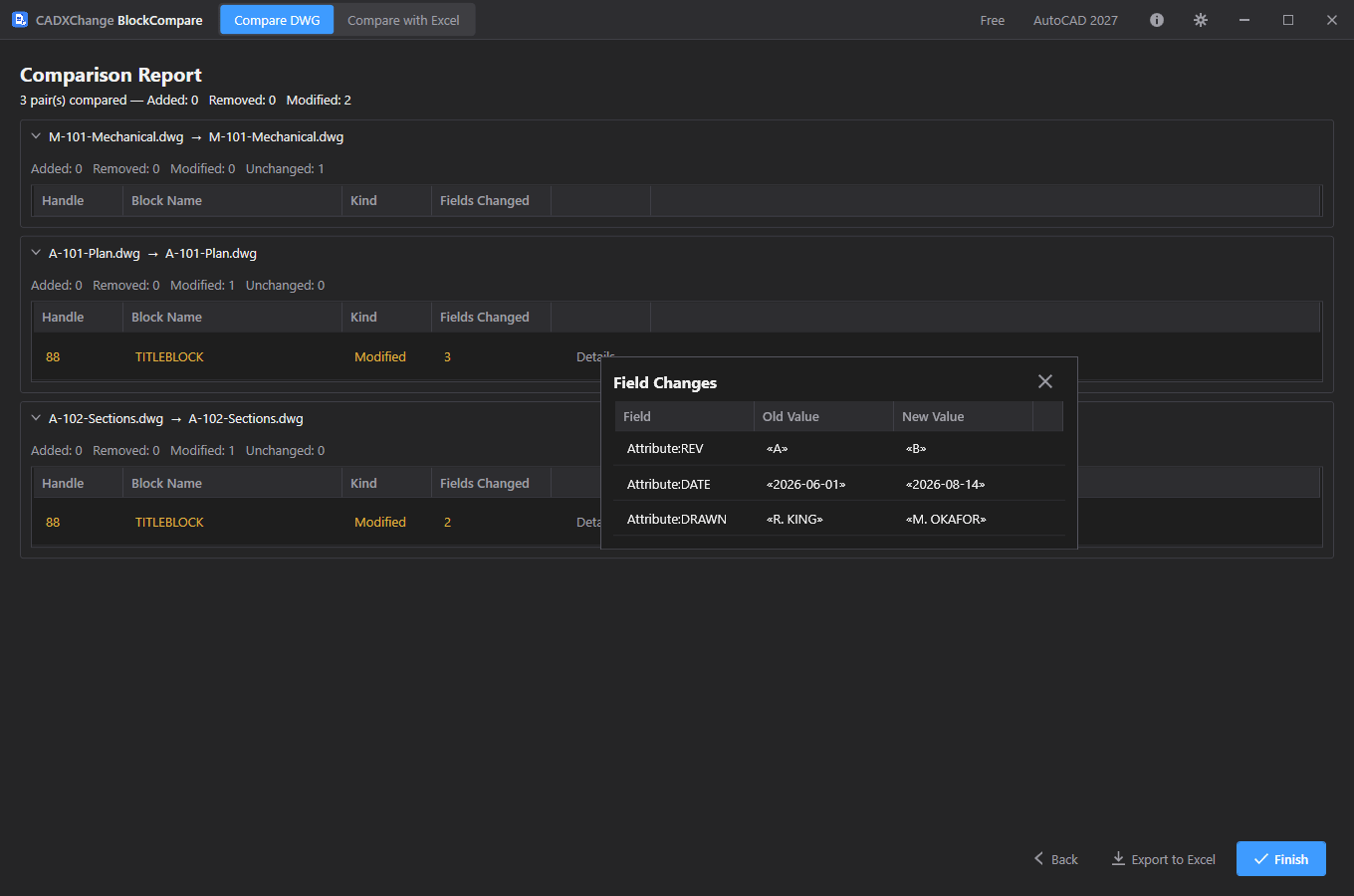

每個被修改的圖塊會顯示有幾個欄位變了，Details 會把新舊值並排打開。A-101 有三個屬性改變：REV A → B、DATE 2026-06-01 → 2026-08-14，以及 DRAWN R. KING → M. OKAFOR。A-102 改了兩個。M-101 有一個圖塊執行個體，而且沒有變動，這正是重點：它唯一的修訂是幾何，所以兩種資料比較都不會為它列出任何東西。錄影顯示整個過程。
5. 把三個答案合在一起

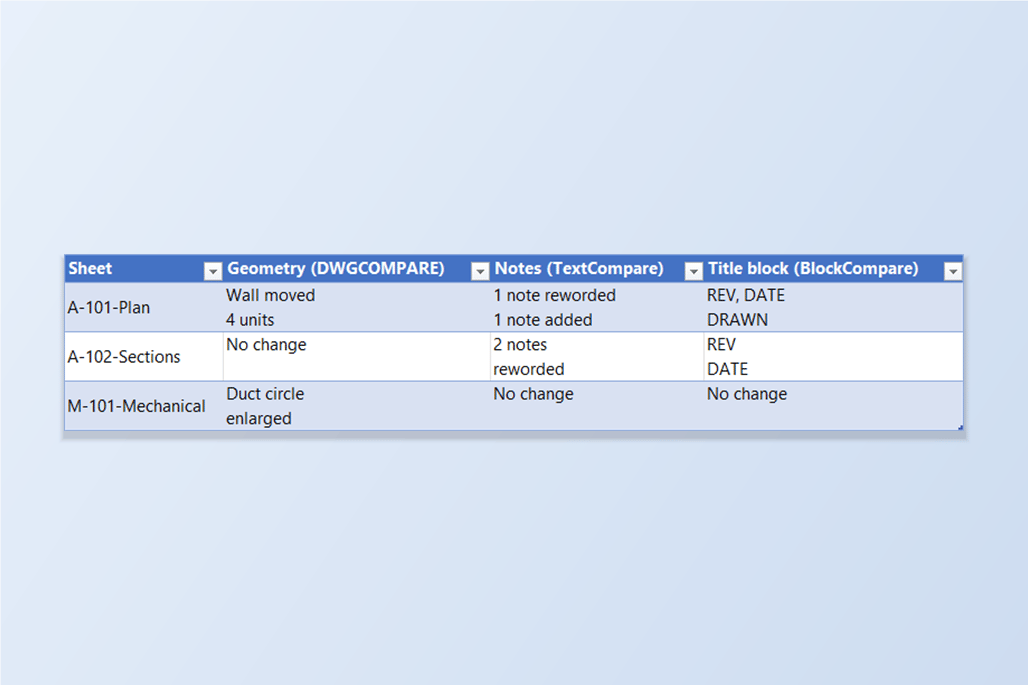

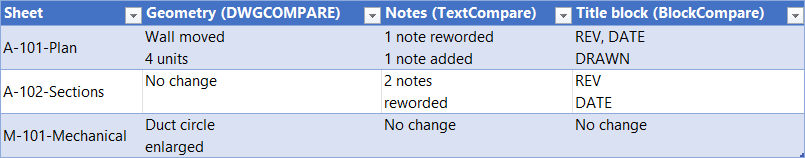

把三個工具的結果並排看，就是整個修訂。A-101 有被移動的牆（COMPARE）、一則改寫和一則新增的註解（TextCompare），以及更新過的圖框（BlockCompare）。A-102 有兩則改寫的註解和圖框更新，幾何沒有變。M-101 有一個放大的風管，其他沒有。它只出現在 COMPARE 裡，如果只靠那兩個資料比較，這就是會被漏掉的那張圖。
對一整套圖來說，這是個可行的流程：先跑兩個資料夾比較，得到註解或圖框有變動的圖面清單，再用 COMPARE 打開清單解釋不了、或你知道有畫圖修改的那幾對圖。
有幾件事要知道。資料夾比較是依控制代碼比對物件，所以較新的圖面必須是編輯過的原檔，而不是重畫或匯出的副本，那些會得到新的控制代碼。只是被移動的物件仍然是同一個物件。兩個報告畫面都有 Export to Excel，要把清單寄給沒有這些工具的人很方便。
TextCompare 比較單行和多行文字，BlockCompare 比較圖塊參照和它們的屬性；兩者都不看線、圓弧或填充線。比較只會讀取圖面。CADXChange Toolkit 有 30 天完整試用，BlockCompare 和 TextCompare 是它的兩個工具。
用你自己的圖面試一試
CADXChange Toolkit 可以對整個資料夾的圖面做這件事，先預覽、先備份。30 天試用包含全部功能。
開始免費試用 →開始之前 — 常見問題
- 怎麼比較兩張 AutoCAD 圖面，看改了什麼？
- 幾何的話，開啟較新的圖並執行 COMPARE，再選擇較舊的圖面：AutoCAD 會把兩張圖疊在一起，用顏色顯示差異。要註解或圖塊屬性改了什麼的清單，就用 TextCompare 或 BlockCompare 比較兩個版本，它們會列出每個有變動的項目和它的新舊值。
- COMPARE 能比較整個資料夾的圖面嗎？
- 不行。它一次比較兩張圖，並以圖形顯示結果。要比較上一次發布的資料夾和新版的資料夾，註解用 TextCompare，圖塊屬性用 BlockCompare；兩者都接受兩個資料夾，並自動把圖面配對。
- COMPARE 會告訴我哪段文字或哪個屬性變了嗎？
- 它用顏色顯示物件不同，但不會列出註解的新舊寫法，也不會說圖塊的哪個屬性不一樣。用 TextCompare 或 BlockCompare 比較兩個版本，才會得到那份清單，例如 REV A → B。
- TextCompare 或 BlockCompare 會顯示被移動的牆嗎？
- 不會。TextCompare 比較文字，BlockCompare 比較圖塊參照和它們的屬性。只有幾何改變的圖面，在這兩者裡都不會顯示任何變動，那要用 COMPARE。
- 一張圖的兩個版本是怎麼配對的？
- 依 AutoCAD 自己的持久物件控制代碼，所以被移動的物件仍然是同一個物件。這要求較新的圖面是編輯過的原檔：重畫或匯出的副本會得到新的控制代碼。TextCompare 和 BlockCompare 也會依檔名和控制代碼自己把圖面配對，並顯示配對結果，有衝突的標成紅色，讓你在比較執行前確認。
- 能把差異寄給沒有這些工具的人嗎？
- 可以。比較報告有 Export to Excel 按鈕，它寫出的活頁簿逐項列出每個變動和它的新舊值，所以有 Excel 的人都看得懂。
- 執行資料夾比較需要什麼？
- 一台 Windows 10 或 11 的電腦，加上兩套圖面。AutoCAD 不必開著。CADXChange Toolkit 附 30 天完整試用。
