Anleitungen/Zeichnungsstandards

Layer in vielen Zeichnungen umbenennen und auf den Firmenstandard zusammenführen

Aktualisiert am November 5, 2026

Erstellt mit LayerSync

Die Vorschau von LayerSync mit den Layern, die in vier Zeichnungen auf die Firmenstandard-Layer zusammengeführt wurden

Jeder Fachplaner benennt Layer auf seine Weise. Die Wände des Architekten liegen auf A-WALL, die des Ingenieurs auf WALL, jemand hat Walls-New angelegt, und eine Zeichnung hat wall in Kleinbuchstaben. Bevor der Satz geplottet, gegen einen Standard geprüft oder weiterverwendet werden kann, müssen sie in jeder Zeichnung zu Ihren Layernamen werden.

AutoCAD hat dafür LAYMRG und den Layer-Konverter, aber beide arbeiten in der geöffneten Zeichnung. Bei vierzig Zeichnungen heißt das, dieselbe Zuordnung vierzigmal zu wiederholen oder ein Skript zu schreiben. Sie wollen die Zuordnung einmal eintippen und auf den ganzen Satz anwenden.

Dieser Leitfaden verwendet LayerSync aus CADXChange Toolkit. Es liest die Layer jeder Zeichnung in ein Raster oder ein Excel-Blatt ein, wo Sie eintippen, in welchen Layer jeder verirrte Layer zusammengeführt werden soll. Bevor etwas geschrieben wird, zeigt es, was verschoben wird, und schreibt dann alle Zeichnungen in einem Durchlauf, mit vorherigem Backup. Das Beispiel sind vier Zeichnungen aus verschiedenen Quellen mit zusammen 33 Layern.

1. Jeden Layer jeder Zeichnung einlesen

Öffnen Sie LayerSync im Modus Drawings → Excel und fügen Sie die Zeichnungen mit Add Files… oder Add Folder… hinzu. Die Registerkarte Layers listet eine Zeile je Layer und Zeichnung, mit der Zahl der Objekte darauf sowie Farbe, Linientyp und Linienstärke. Hier haben die vier Zeichnungen zusammen 33 Layer.

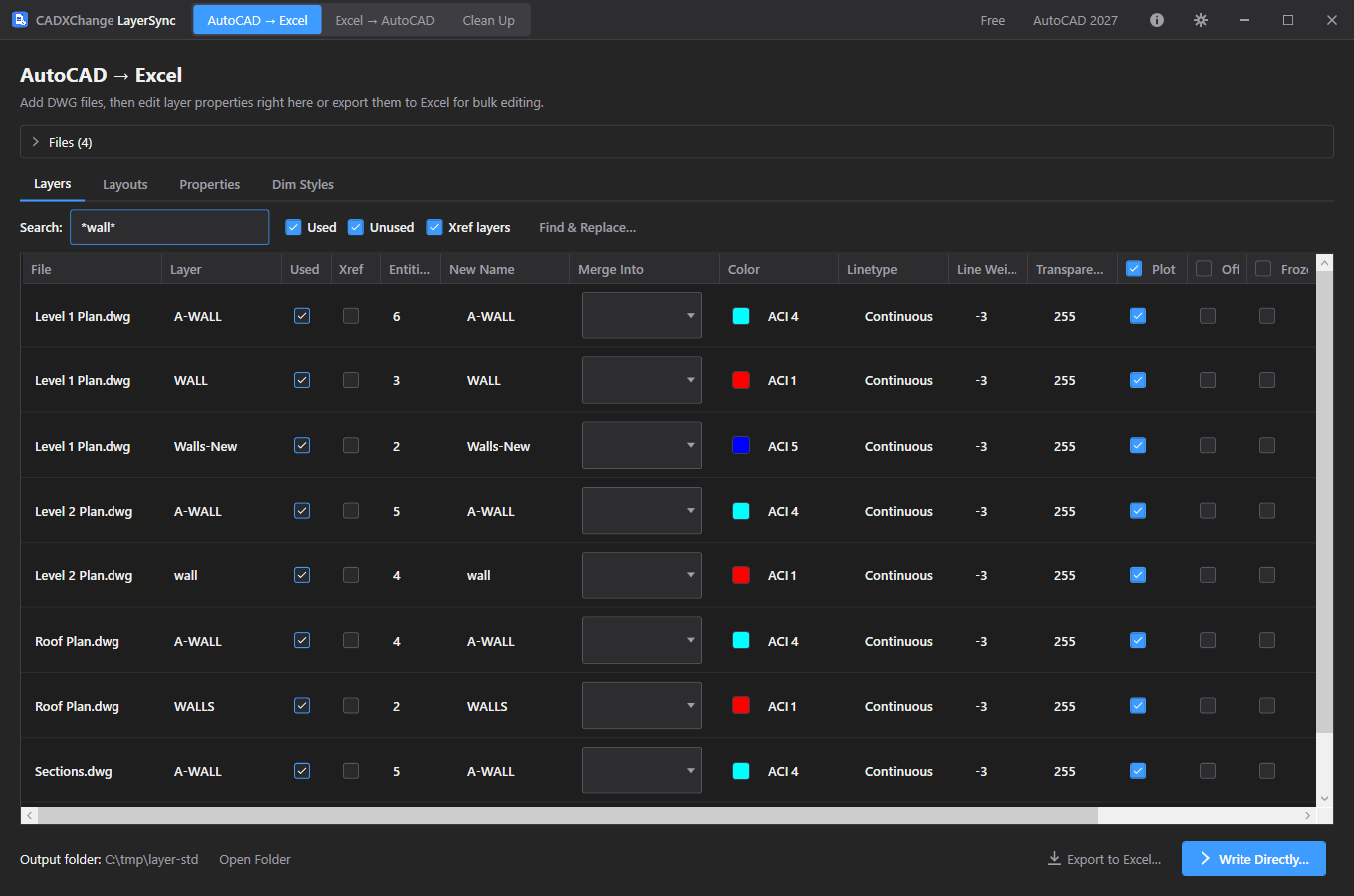

Das Suchfeld versteht die Platzhalter * und ?, und damit wird das Durcheinander sichtbar: *wall* zeigt jede Schreibweise des Wand-Layers im ganzen Satz. Jede Zeichnung hat den Standard A-WALL und daneben WALL, Walls-New, wall, WALLS oder A-WALL-2.

2. Nach Excel exportieren und MergeInto ausfüllen

Leeren Sie das Suchfeld und klicken Sie auf Export to Excel…. Das Blatt Layers der Arbeitsmappe hat dieselben Zeilen, und zwei Spalten gehören Ihnen: NewName benennt den Layer um, und MergeInto verschiebt alle Objekte des Layers auf einen anderen Layer und entfernt dann den geleerten Layer. Tippen Sie für jeden verirrten Layer den Namen des Standard-Layers in MergeInto ein; filtern Sie das Blatt nach dem Layernamen und füllen Sie nach unten aus.

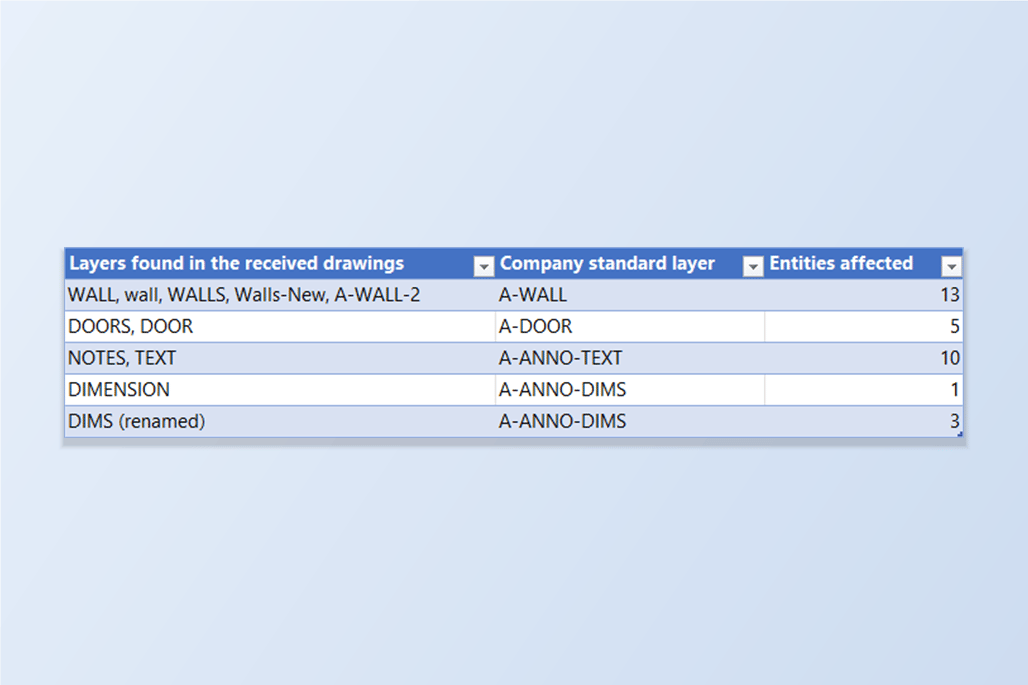

In diesem Beispiel bekommen 14 Zeilen einen MergeInto-Wert: WALL, wall, WALLS, Walls-New und A-WALL-2 gehen nach A-WALL, DOOR und DOORS nach A-DOOR, NOTES und TEXT nach A-ANNO-TEXT und DIMENSION nach A-ANNO-DIMS. Ein Layer, zu dem es in seiner Zeichnung keinen Standard-Zwilling gibt, braucht stattdessen eine Umbenennung: Level2-Plan hat DIMS, aber kein A-ANNO-DIMS, also wird sein NewName zu A-ANNO-DIMS. Speichern Sie die Arbeitsmappe neben den Zeichnungen.

Das Blatt Layers der LayerSync-Arbeitsmappe in Excel für zwei Zeichnungen: MergeInto ausgefüllt für WALL, Walls-New, DOORS, NOTES, DIMENSION, wall, DOOR und TEXT, und NewName in einer Zeile von DIMS auf A-ANNO-DIMS geändert

3. Vorschau, bevor etwas geschrieben wird

Wechseln Sie zu Excel → Drawings und wählen Sie die Arbeitsmappe. Der DWG-Ordner ist standardmäßig der Ordner der Arbeitsmappe. Die Vorschau listet jede Zeichnung mit der Zahl ihrer Änderungen: hier 15 Änderungen in vier Zeichnungen, keine blockiert.

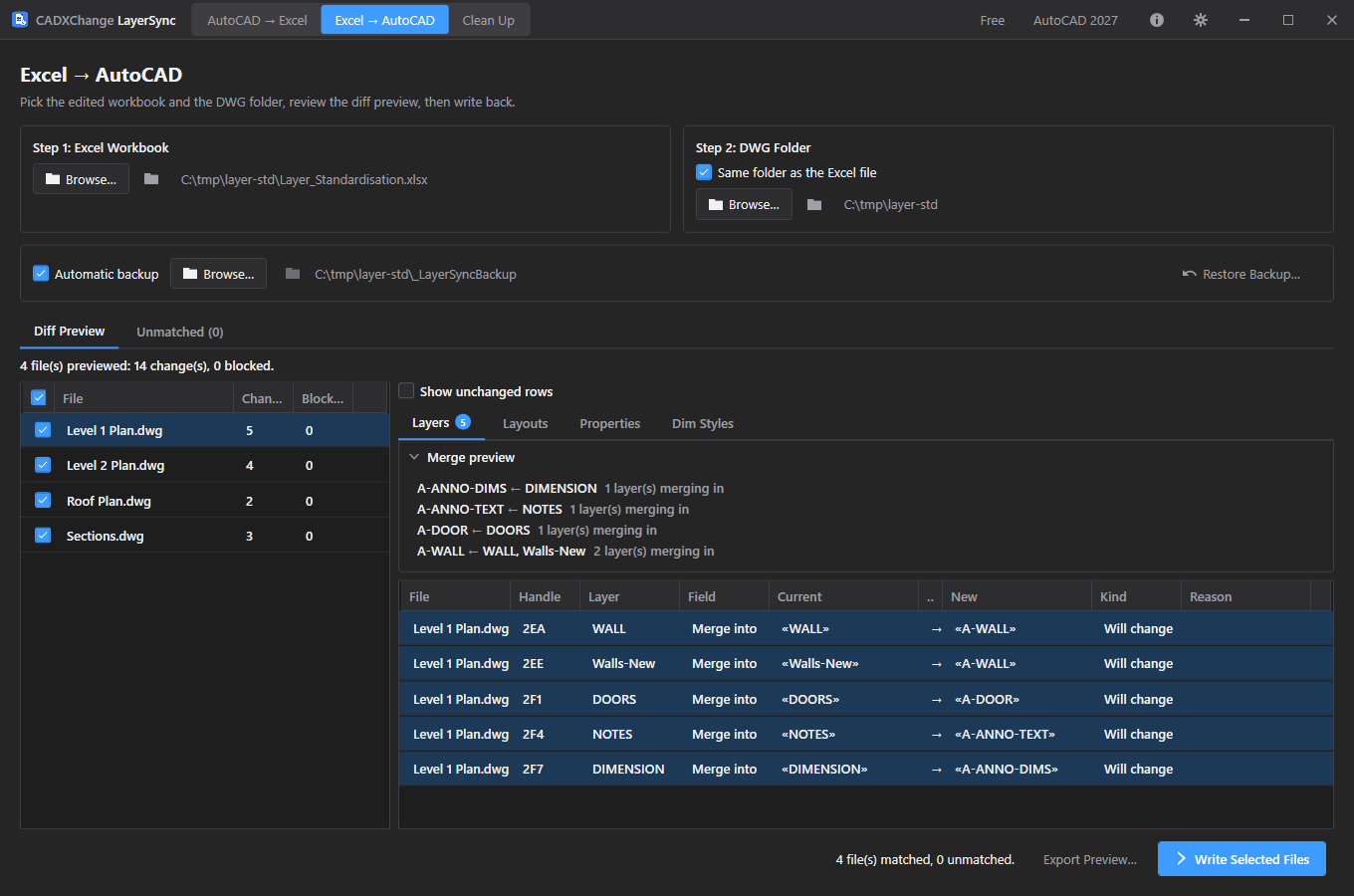

Klicken Sie auf eine Zeichnung, um ihre Registerkarte Layers zu sehen. Ein Bereich Merge preview gruppiert die Zusammenführungen nach Ziel, zum Beispiel A-WALL ← WALL, Walls-New: 2 layer(s) merging in, darunter steht die Liste Zeile für Zeile. Eine Zeile, die sich nicht schreiben lässt, wird mit Begründung als blocked markiert, statt stillschweigend übersprungen zu werden. Lassen Sie Automatic backup an.

4. Alle Zeichnungen in einem Durchlauf schreiben

Haken Sie die Zeichnungen an, klicken Sie auf Write Selected Files und bestätigen Sie. Jede Zeichnung wird zuerst in den Backup-Ordner kopiert und dann geschrieben: Die Objekte jedes zusammengeführten Layers werden auf den Ziel-Layer verschoben, auch Objekte in Blockdefinitionen, und der geleerte Layer wird entfernt. Ist ein wegzuführender Layer der aktuelle Layer der Zeichnung, wird der Ziel-Layer aktuell, damit der andere gehen kann. Anschließend öffnet LayerSync jede gespeicherte Datei erneut und vergleicht das Gespeicherte mit dem Beabsichtigten.

Die Aufzeichnung zeigt den ganzen Schritt, von der Vorschau zweier Zeichnungen bis zum fertigen Bericht.

5. Den Bericht lesen

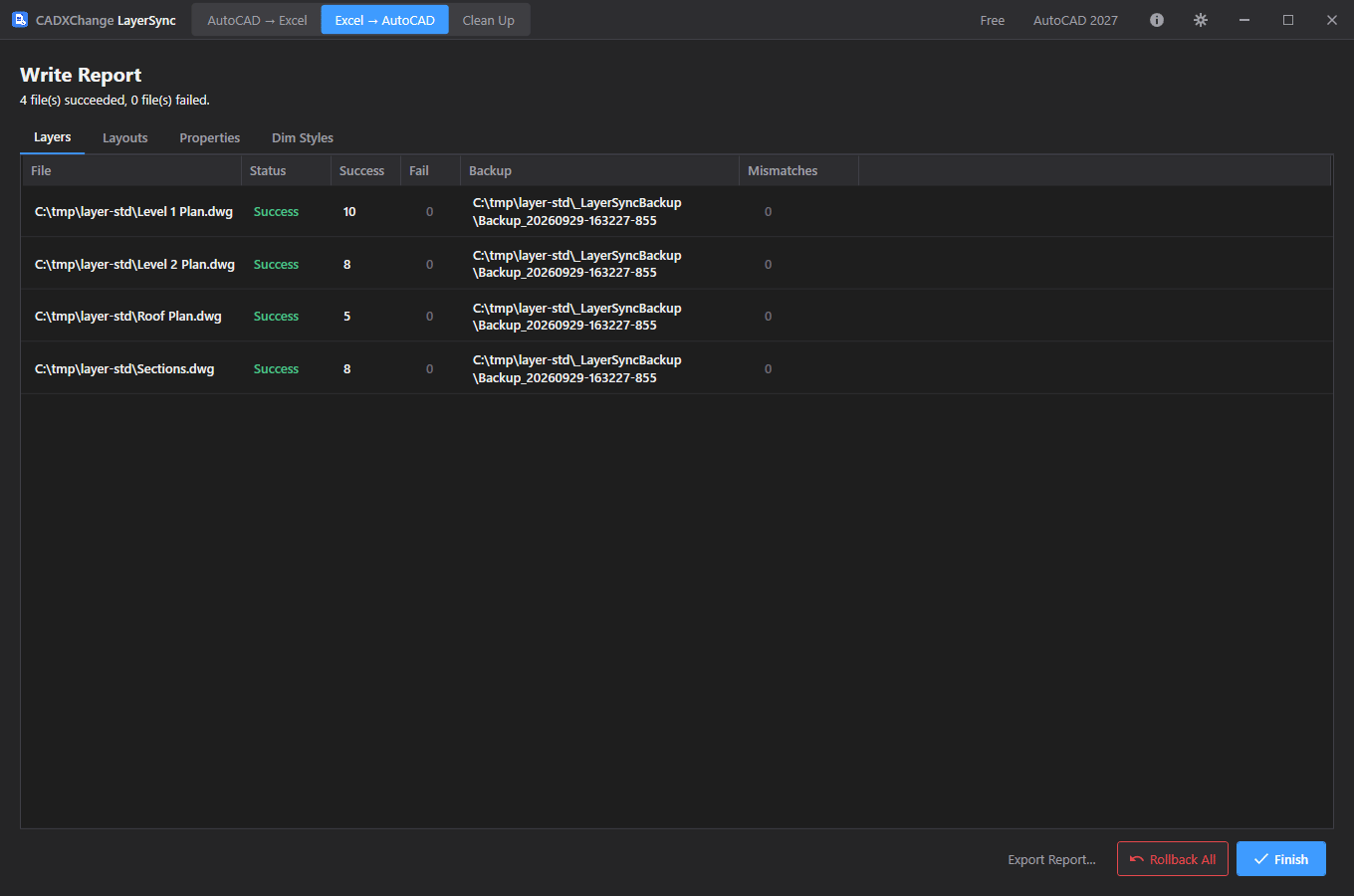

Der Write Report zeigt, dass jede Zeichnung erfolgreich war: 10, 8, 6 und 9 Layerzeilen geschrieben, keine Fehler und keine Abweichungen, dazu den Backup-Ordner des Laufs. Rollback All stellt alle vier Zeichnungen aus diesen Backups wieder her.

Die Zeichnungen hatten 10, 8, 6 und 9 Layer; jetzt haben sie 5, 5, 4 und 5, der Satz hat also 19 statt 33 Layer.

6. Die Wand-Layer stichprobenartig prüfen

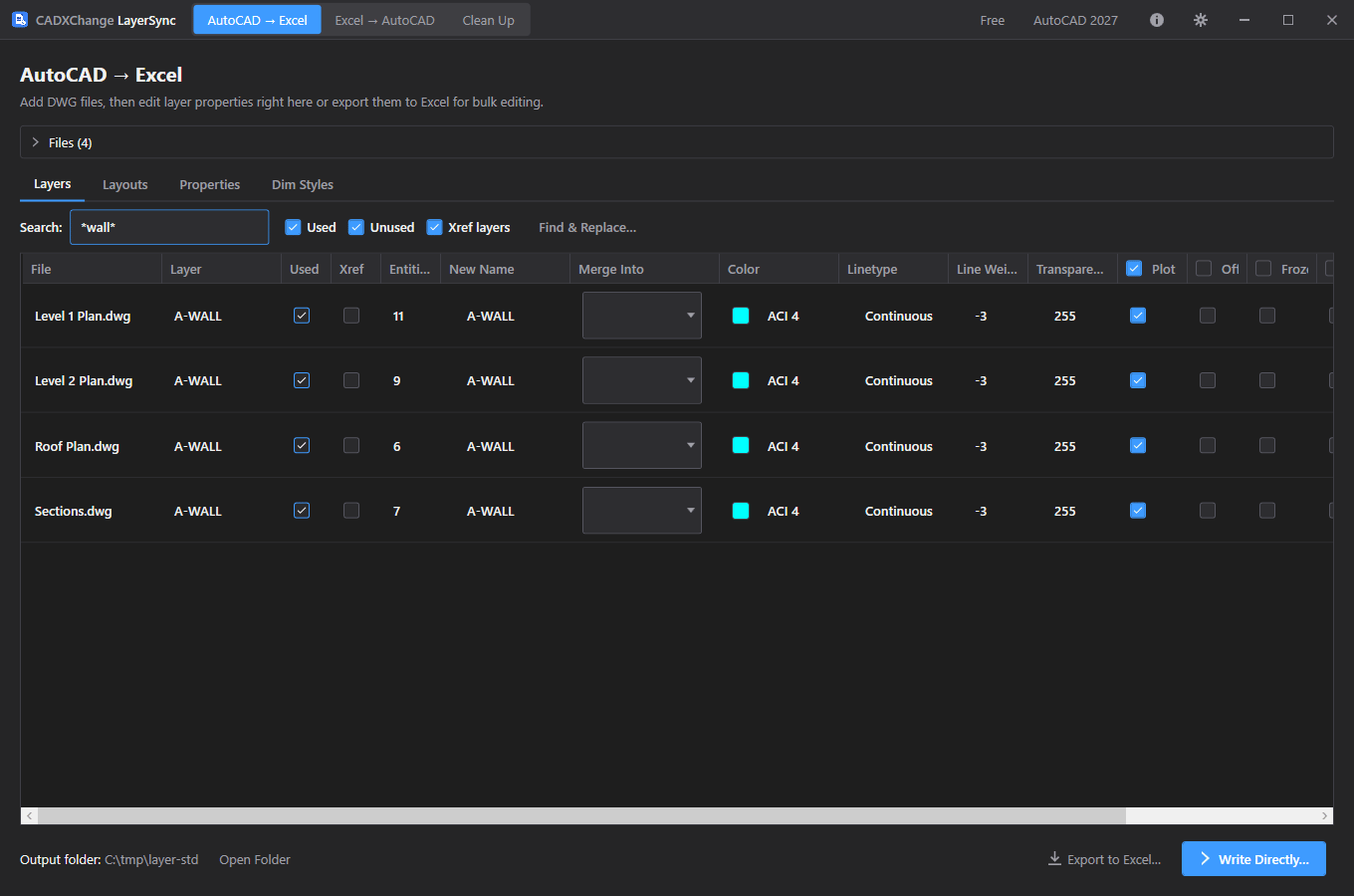

Gehen Sie zurück zu Drawings → Excel und fügen Sie die Zeichnungen erneut hinzu. Der Filter *wall*, der in Schritt 1 neun Zeilen zeigte, zeigt jetzt vier, ein A-WALL je Zeichnung. Ihre Objektzahlen sind die eigenen Objekte des Standard-Layers plus alles, was hineinzusammengeführt wurde: 11, 9, 6 und 7. Bei Level1-Plan sind das 6 + 3 auf WALL + 2 auf Walls-New, bei Level2-Plan 5 + 4 auf wall, bei Roof-Plan 4 + 2 auf WALLS und bei Sections 5 + 2 auf A-WALL-2.

Ein paar Regeln sind gut zu wissen. Der in MergeInto genannte Layer muss in dieser Zeichnung bereits existieren; eine Zeichnung ohne einen einzigen Ihrer Standard-Layer braucht zwei Läufe: erst einen Layer auf den Standardnamen umbenennen, dann den Rest hineinzusammenführen. Eine Zeile kann umbenennen oder zusammenführen, nicht beides. Layer 0 und Layer aus einer Xref lassen sich nicht wegführen, und ein Layer kann nicht in sich selbst zusammengeführt werden. Das Zusammenführen ändert, auf welchem Layer die Objekte liegen, deshalb übernehmen VonLayer gezeichnete Objekte Farbe, Linientyp und Linienstärke des Ziel-Layers (die zusammengeführten Wände oben wechseln von Grau zum Cyan von A-WALL). Ist der Standard-Layer in einer Zeichnung neu, setzen Sie diese Eigenschaften in derselben Arbeitsmappe.

Dieselbe Arbeitsmappe ändert auch Layerfarben, Linientypen und Zustände, und der Modus Clean Up entfernt übrig gebliebene unbenutzte Layer. CADXChange Toolkit hat eine 30-tägige Vollversion zum Testen, Sie können das also zuerst an einer Kopie eines echten Satzes durchspielen.
