Kostenlose Stumpfschweiß-Formstücke nach ASME B16.9 für AutoCAD (DWG): Bögen, T-Stücke, Kappen und Reduzierstücke

Stumpfschweiß-Formstücke nach ASME B16.9: 259 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

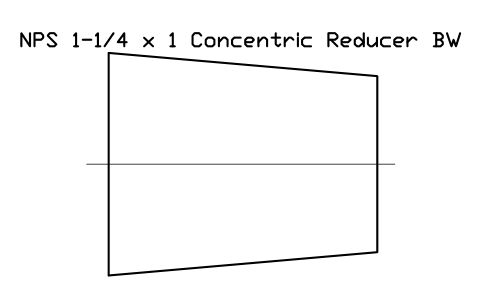

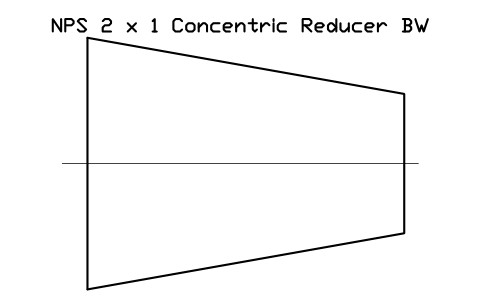

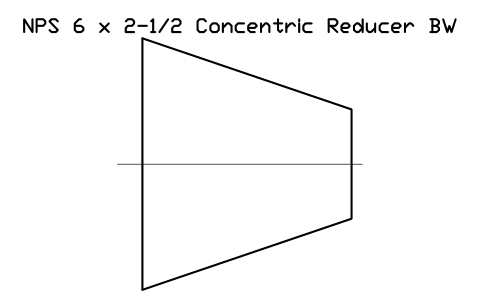

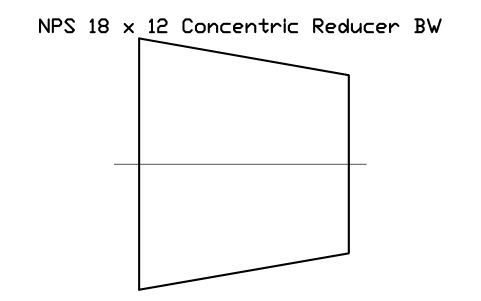

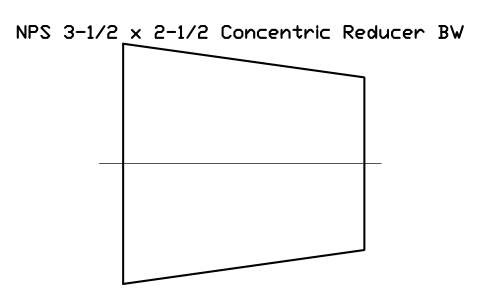

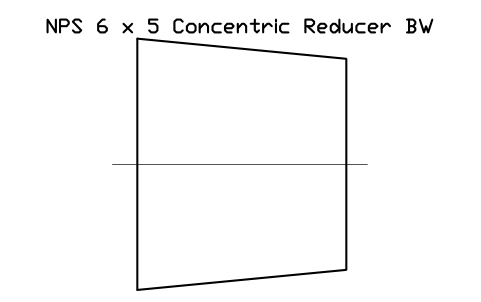

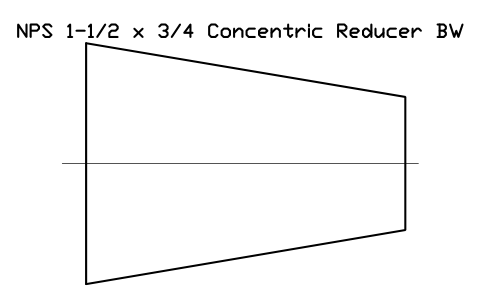

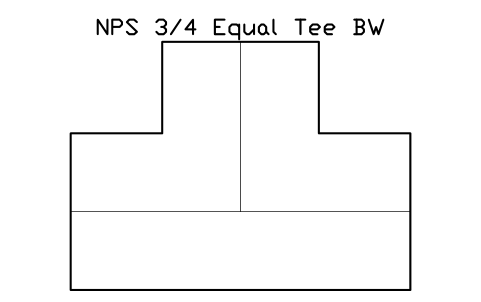

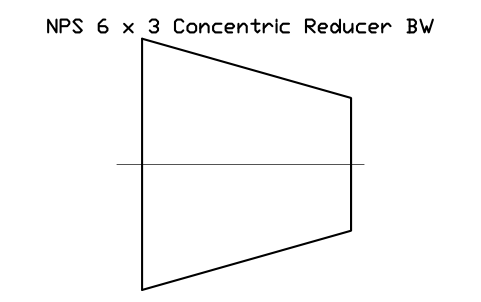

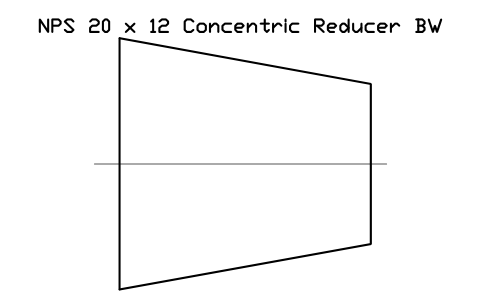

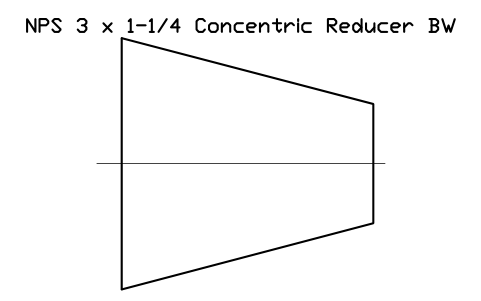

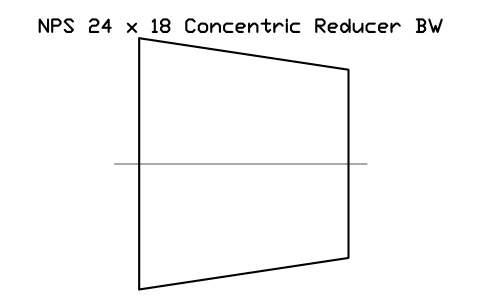

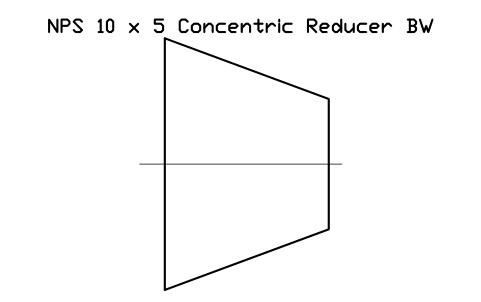

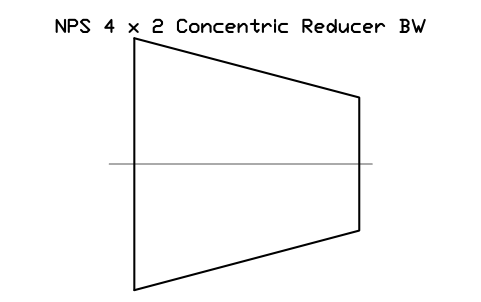

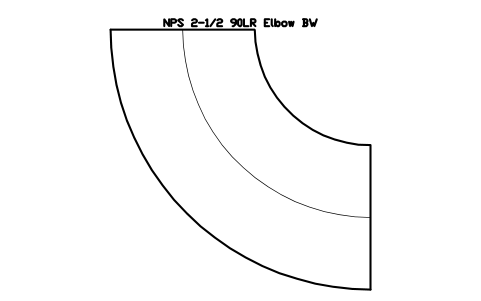

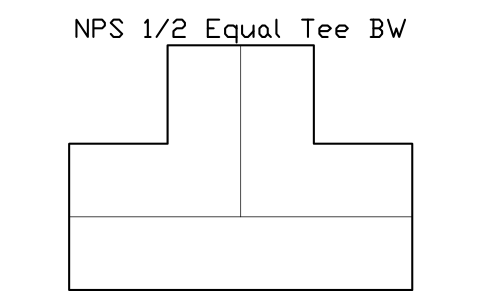

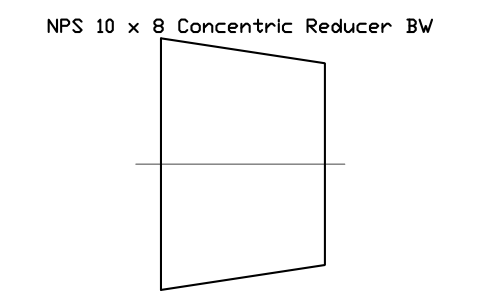

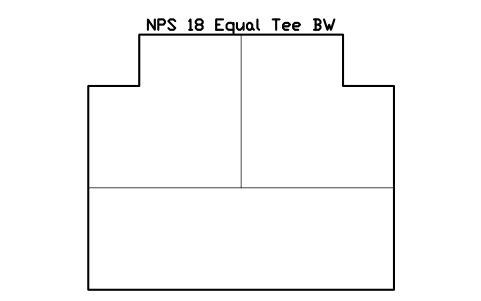

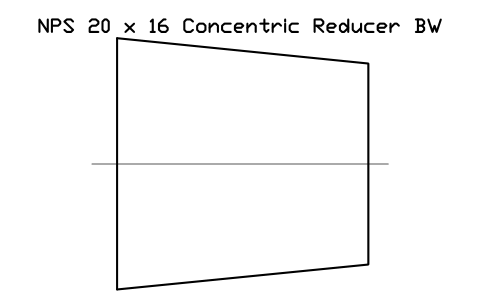

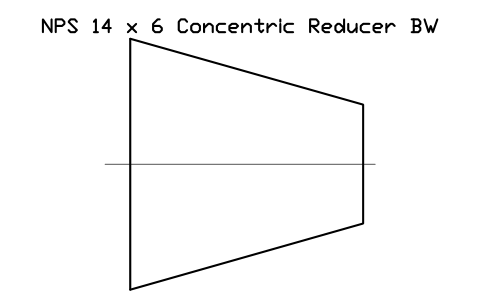

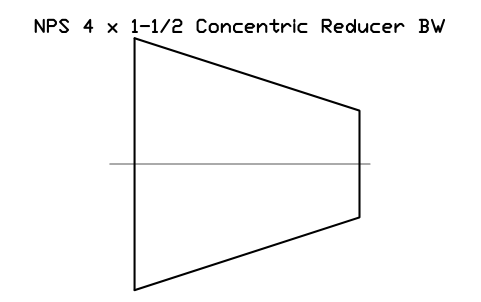

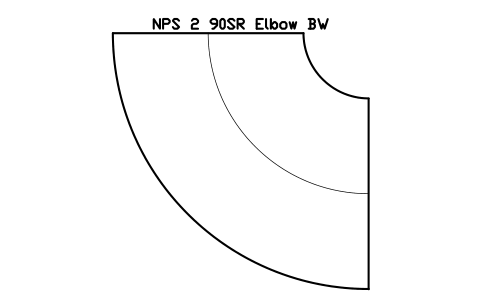

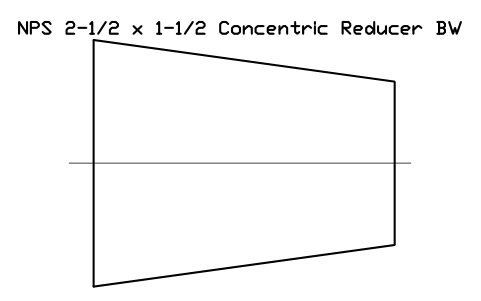

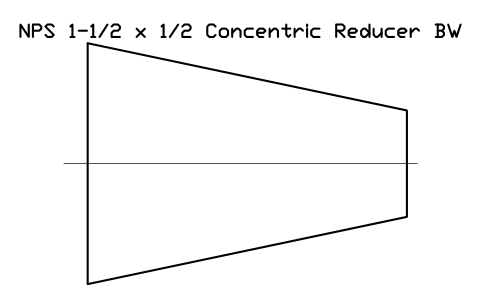

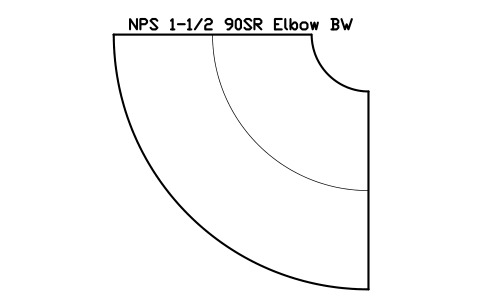

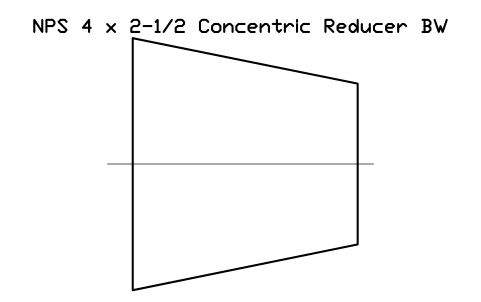

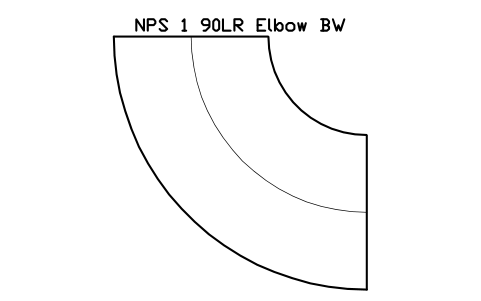

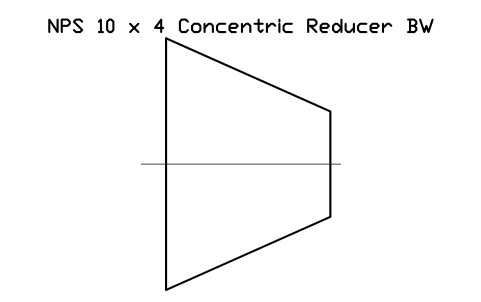

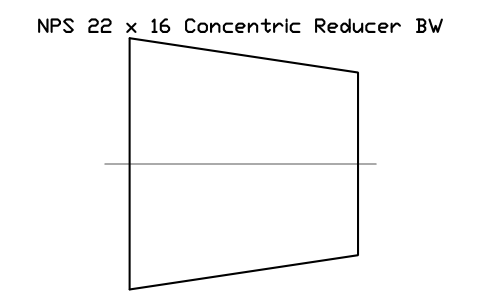

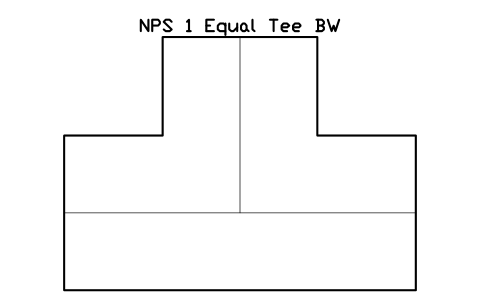

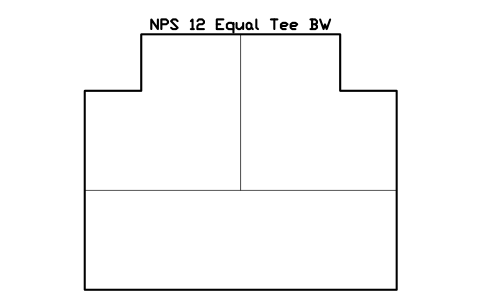

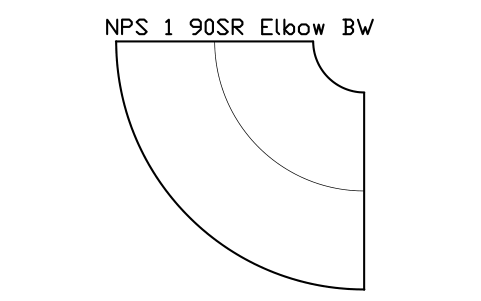

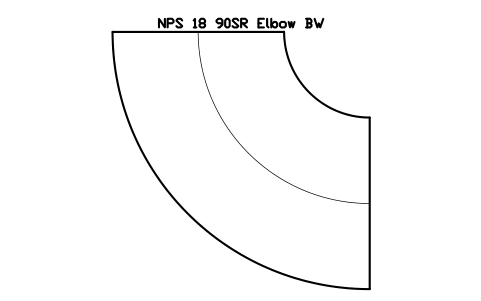

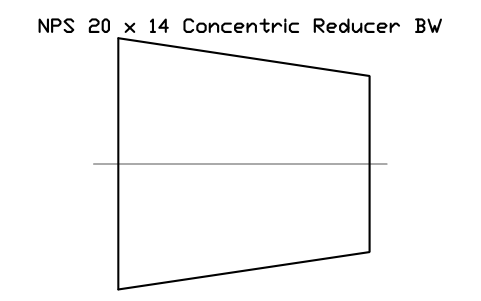

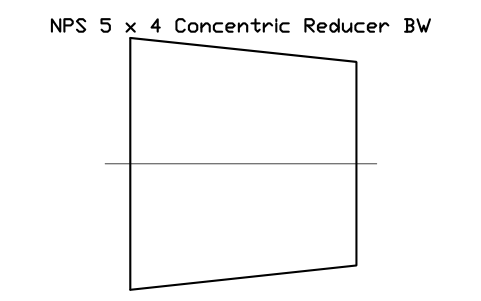

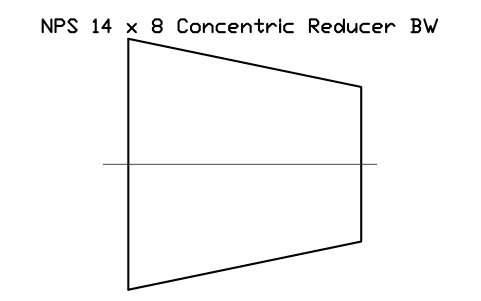

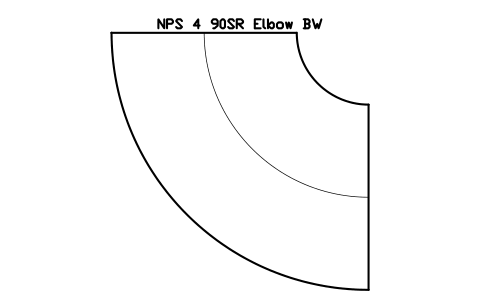

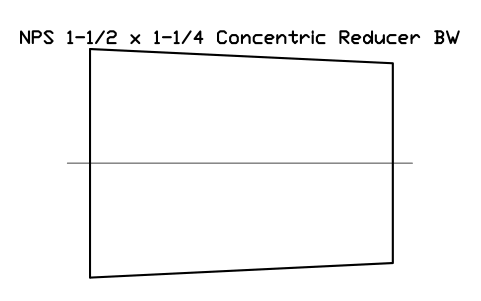

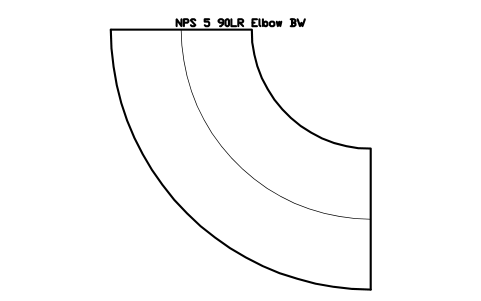

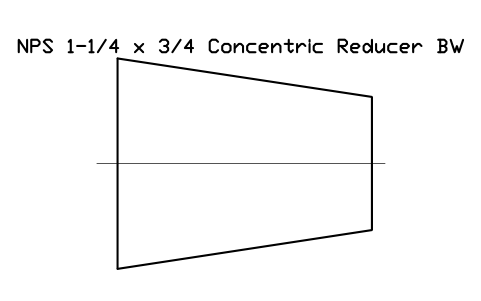

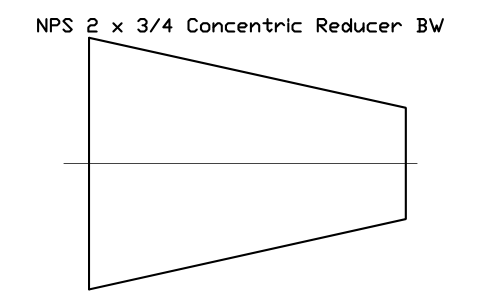

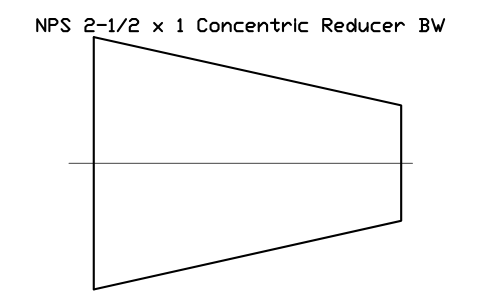

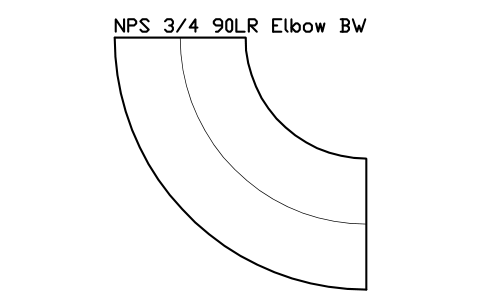

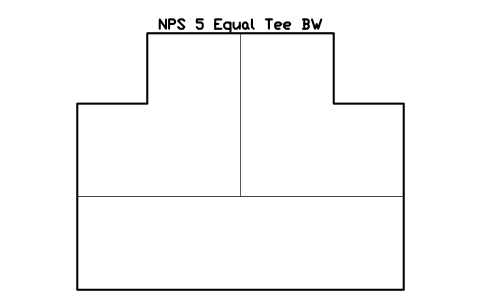

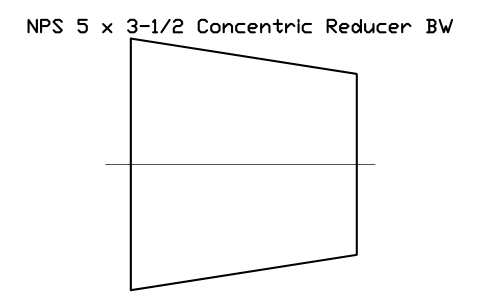

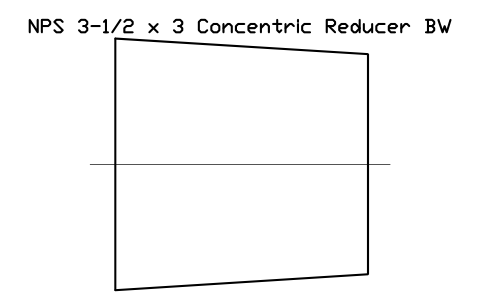

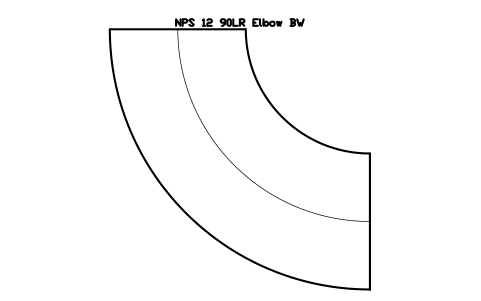

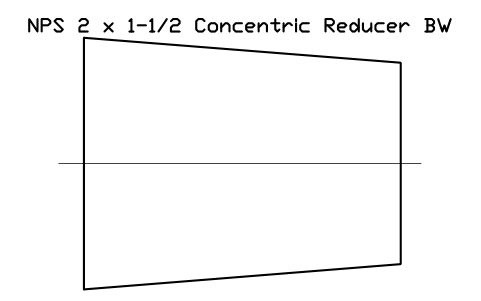

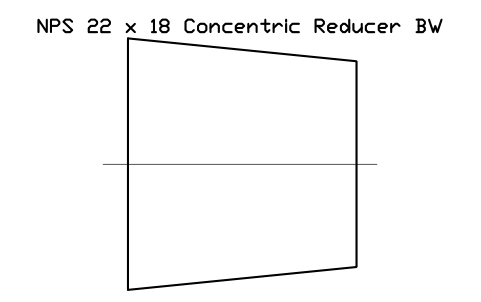

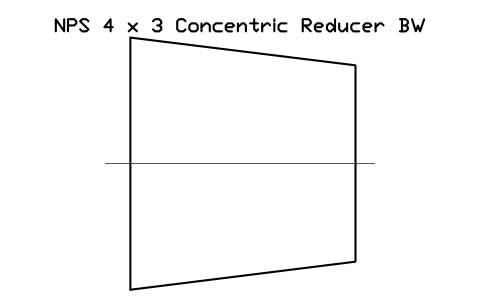

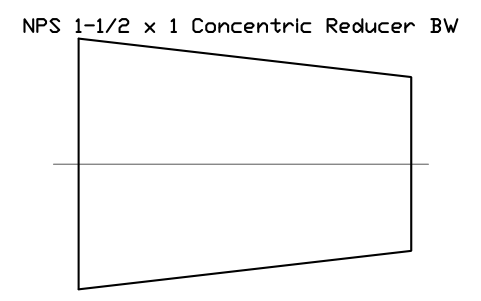

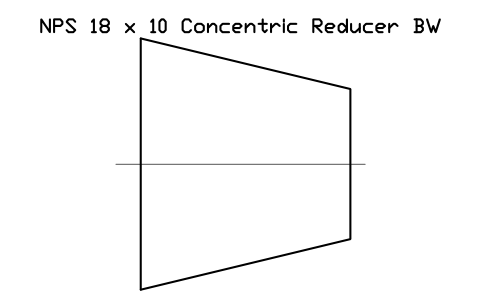

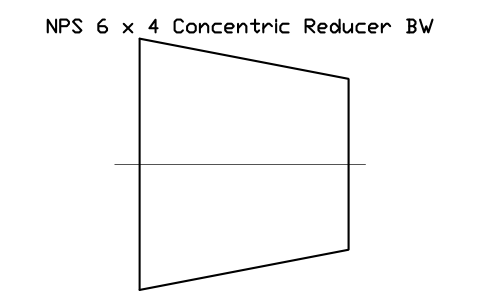

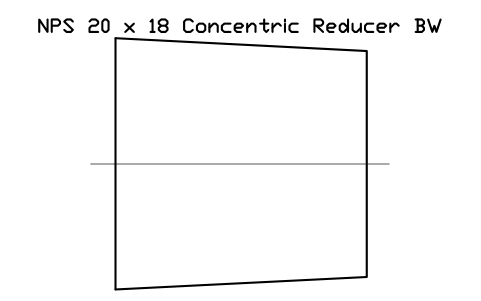

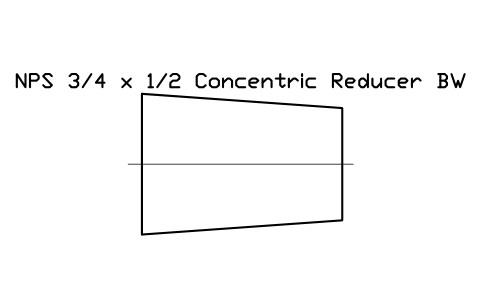

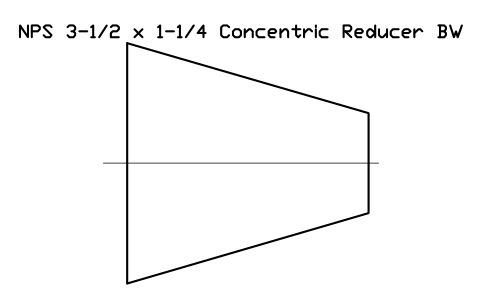

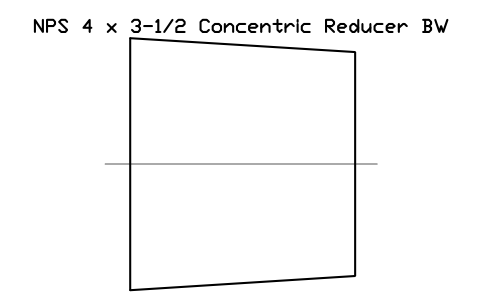

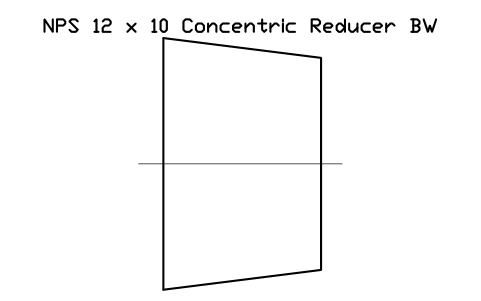

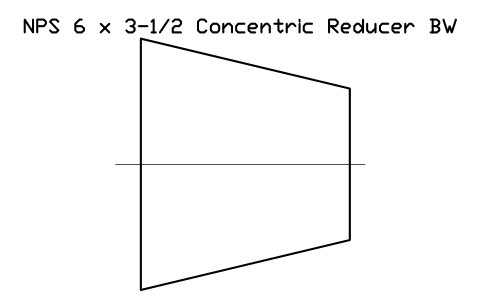

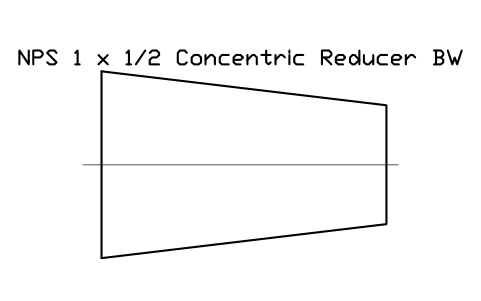

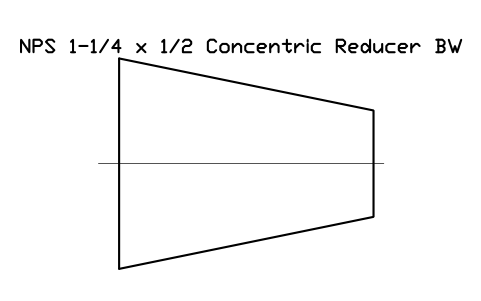

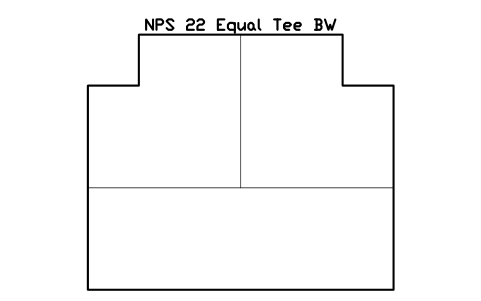

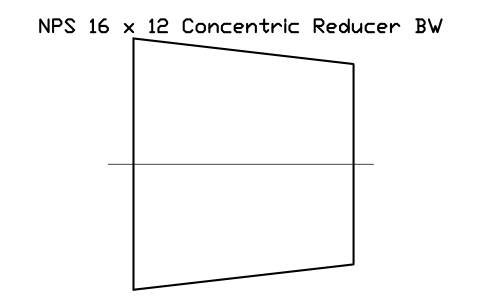

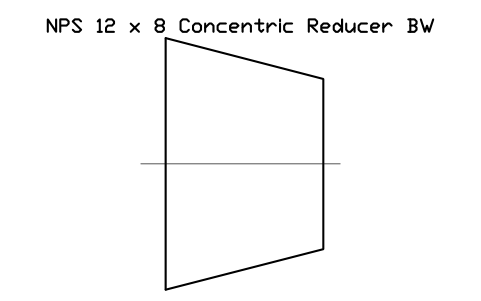

259 Blöcke von Stumpfschweiß-Formstücken in Originalgröße in Millimetern, NPS 1/2 bis 24: 90-Grad-Bögen mit langem und kurzem Radius, 45-Grad-Bögen, gleiche T-Stücke, Kappen sowie konzentrische und exzentrische Reduzierstücke für jede Größenpaarung der Norm. Jeder Block ist der Umriss des Formstücks im Grundriss, mit den Schweißendebenen und einer Mittellinie. Bezeichnung, Werkstoff und Wanddicke stecken in Attributen, sodass sich eine Formstückliste direkt aus den Zeichnungen zählen lässt.

Version 1.0 · aktualisiert am 17. Oktober 2026

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Urheberrecht: CADXChange. Sie dürfen die Symbole in Ihren eigenen Zeichnungen und Projekten frei verwenden und anpassen, auch kommerziell; Quellenangabe und Link sind nur nötig, wenn Sie sie veröffentlichen. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht. Jedes ZIP enthält eine normale DWG-Datei im AutoCAD-2018-Format und eine README, ein Add-in ist nicht nötig. Bereitstellung ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)

Alle 259 Symbole

259 von 259 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

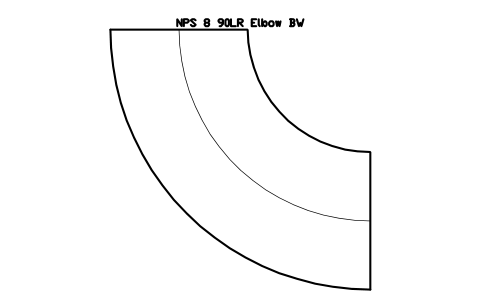

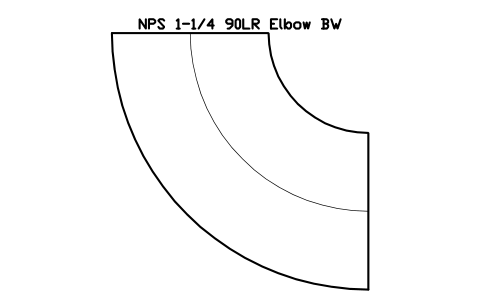

Jeder Block hat über dem Formstück ein sichtbares Attribut DESIGNATION (zum Beispiel NPS 4 90LR Elbow BW); die Schrift wächst mit der Größe. Die Daten für eine Formstückliste sind unsichtbare Attribute: STANDARD, MATERIAL, SCHEDULE, QTY, PART_NO, MANUFACTURER und REMARKS.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.
  2. Die Blöcke sind in Originalgröße in Millimetern gezeichnet, 1 Zeichnungseinheit = 1 mm. Fügen Sie sie im Modellbereich mit Faktor 1 ein. In einer Zeichnung in Zoll verwenden Sie den Faktor 1/25,4.

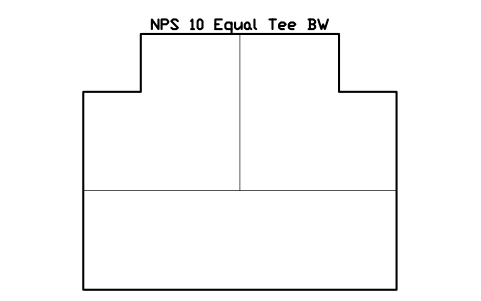

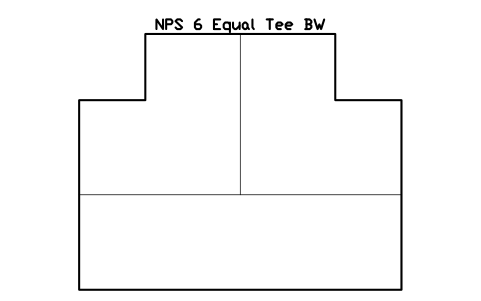

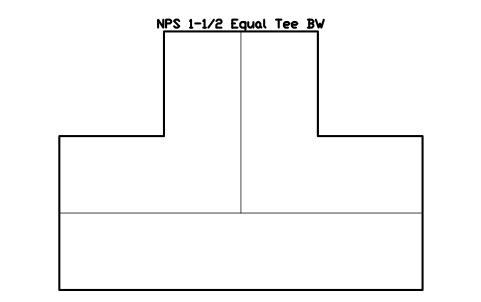

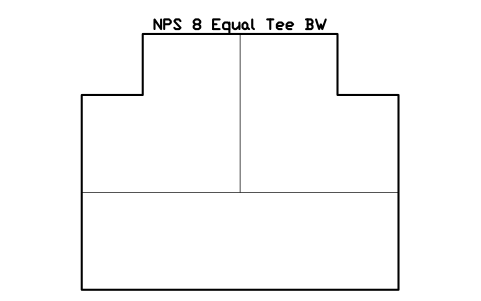

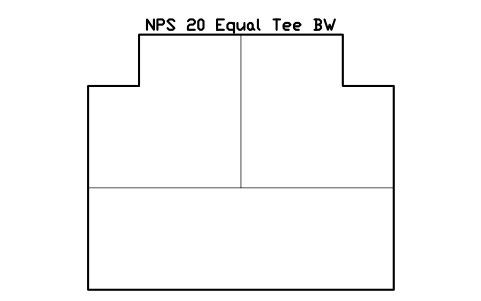

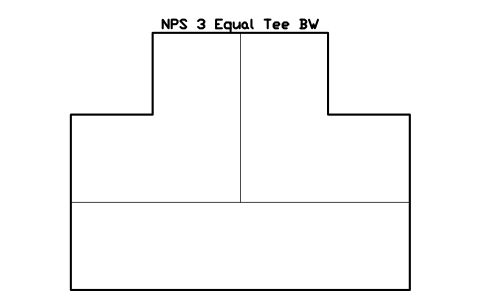

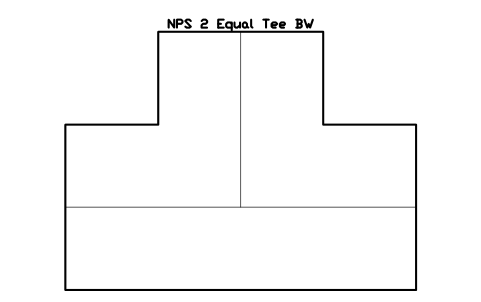

  3. Bögen werden im Schnittpunkt der beiden Rohrachsen eingefügt, T-Stücke im Schnittpunkt von Lauf und Abzweig, Reduzierstücke in der Mitte des großen Endes und Kappen am offenen Ende. Drehen oder spiegeln Sie den Block, um das Formstück an Ihre Leitung zu setzen.

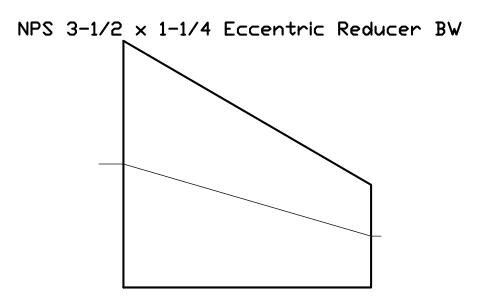

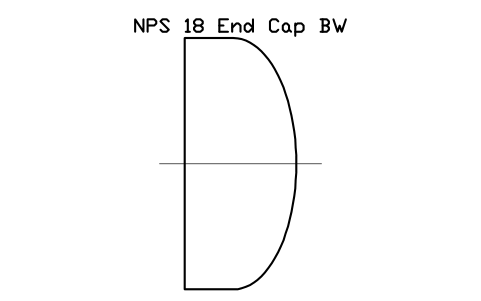

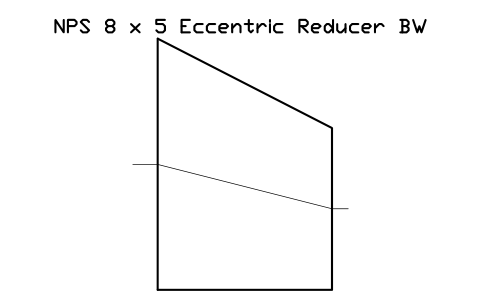

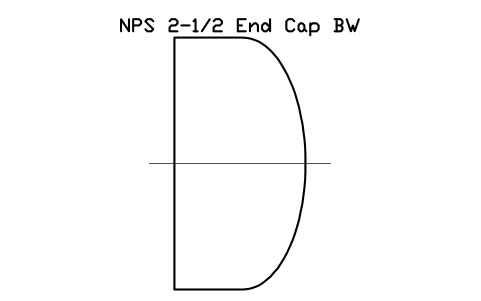

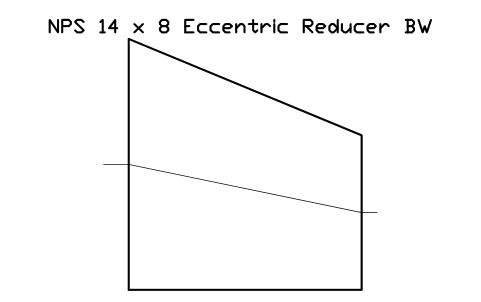

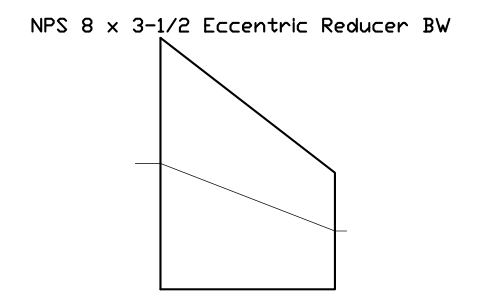

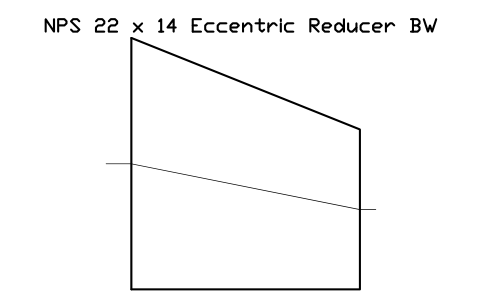

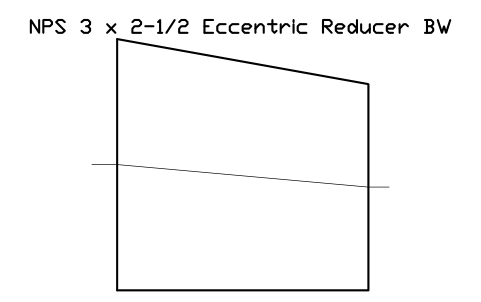

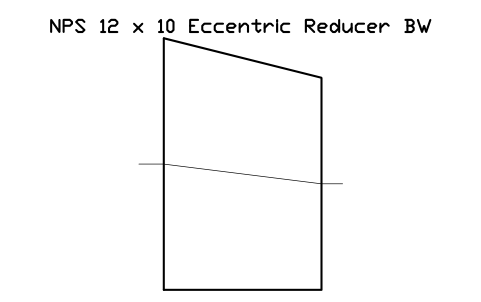

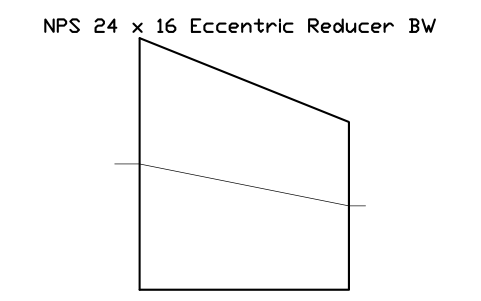

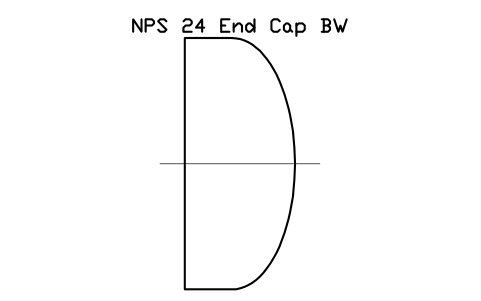

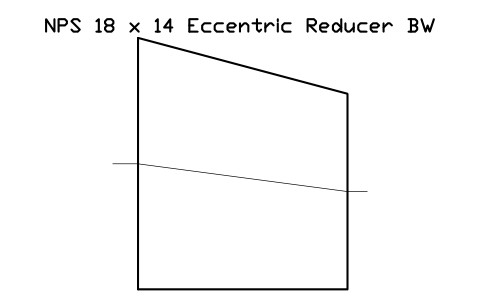

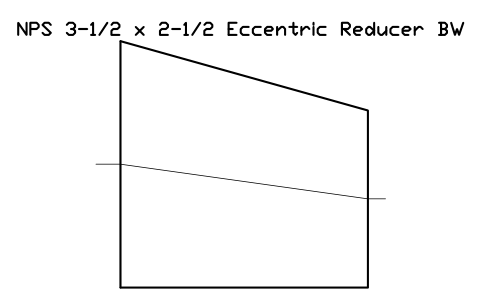

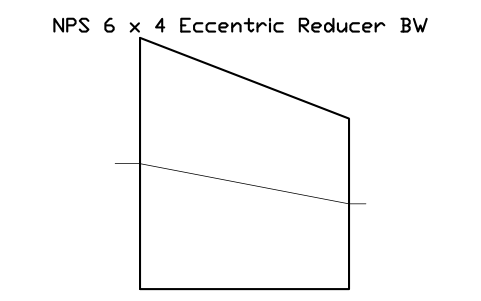

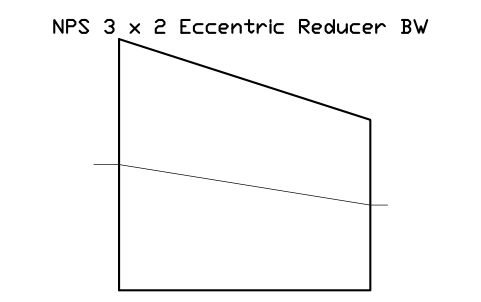

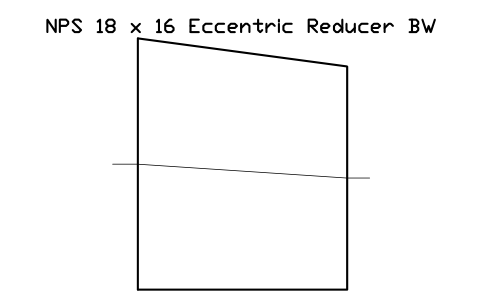

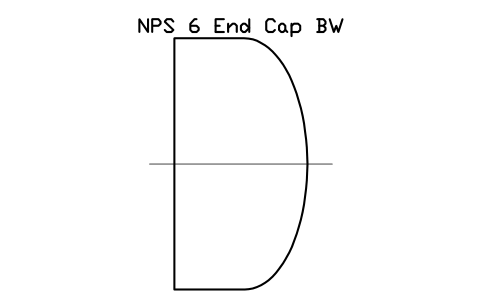

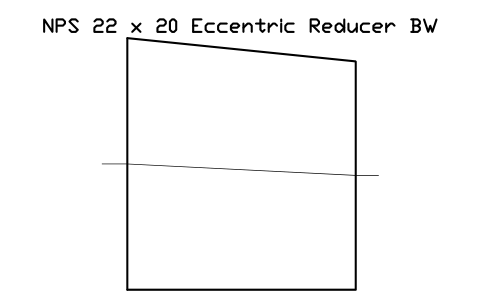

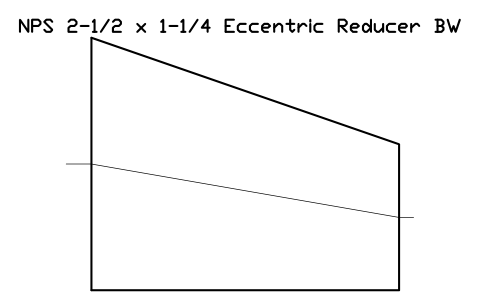

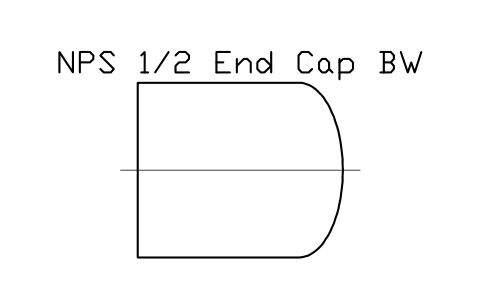

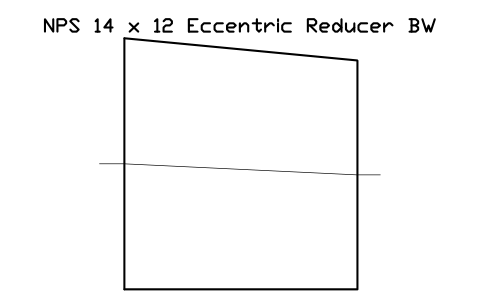

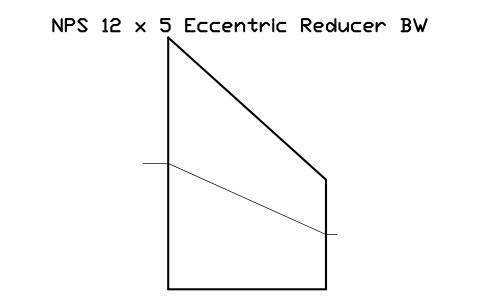

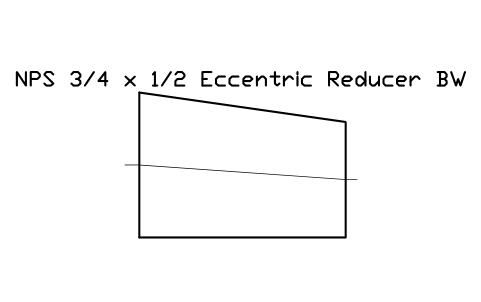

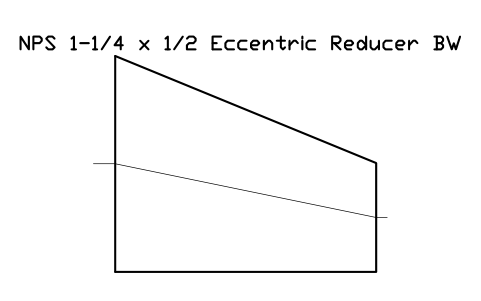

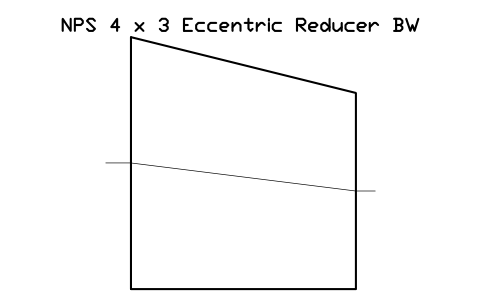

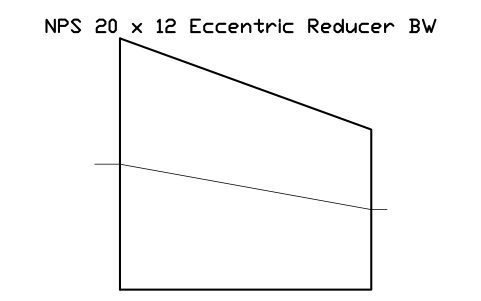

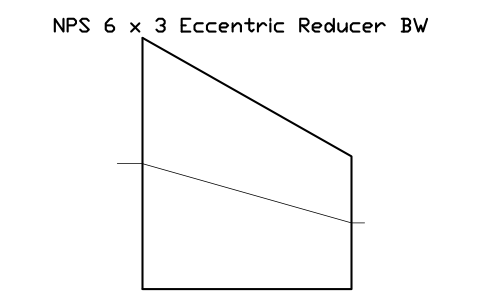

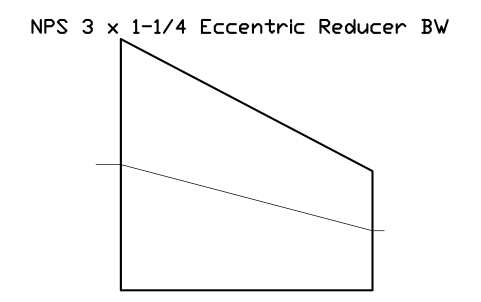

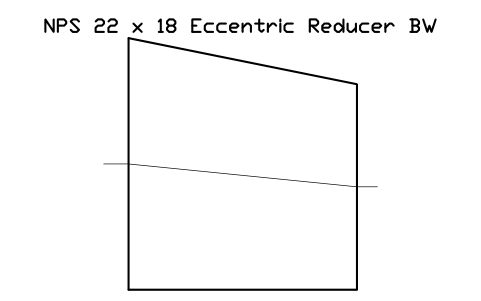

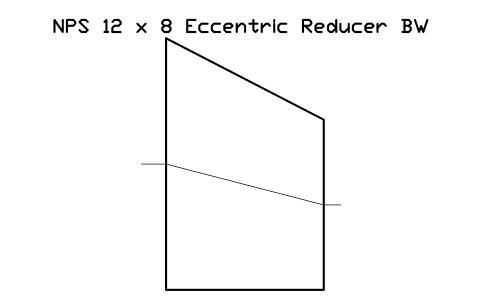

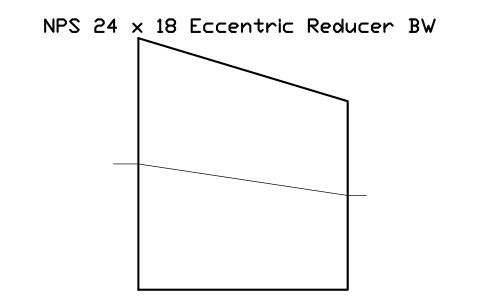

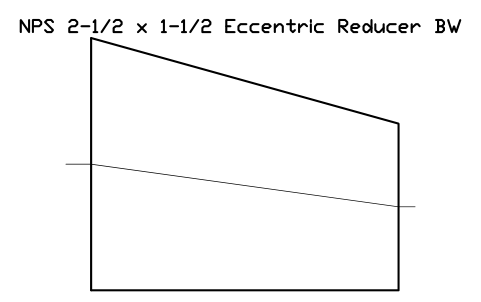

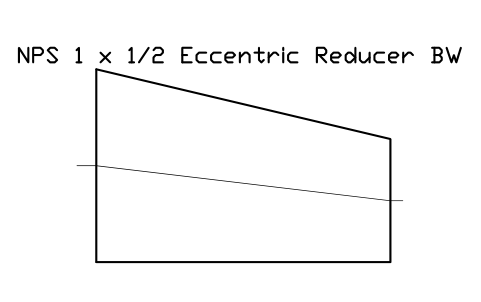

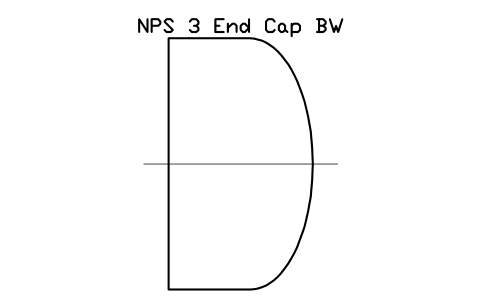

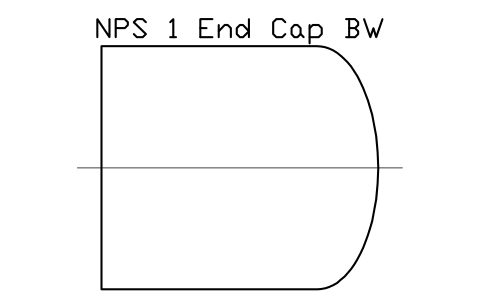

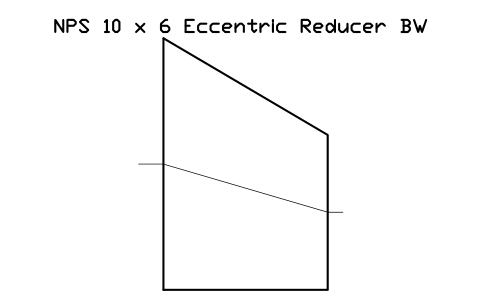

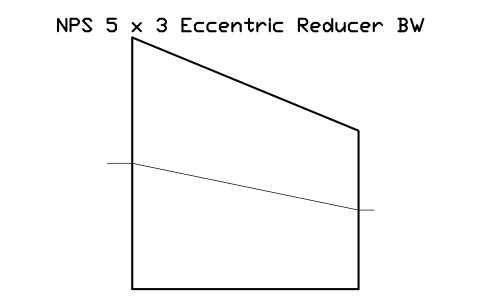

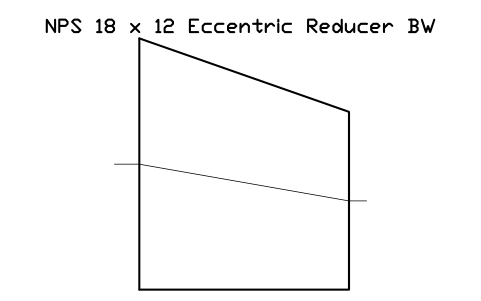

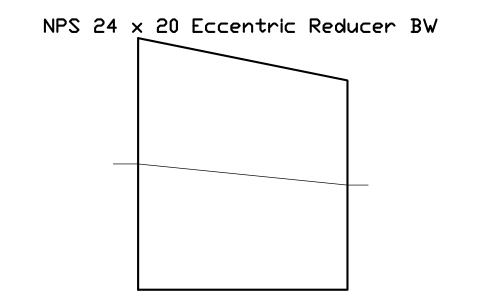

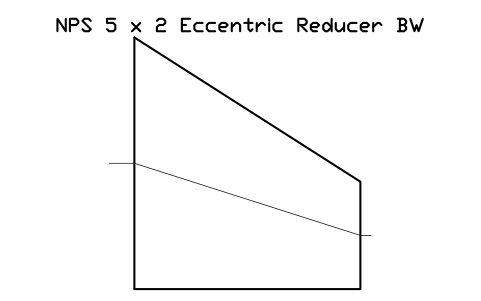

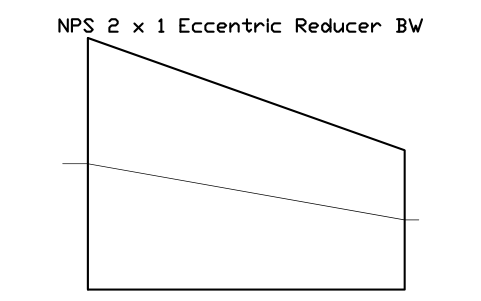

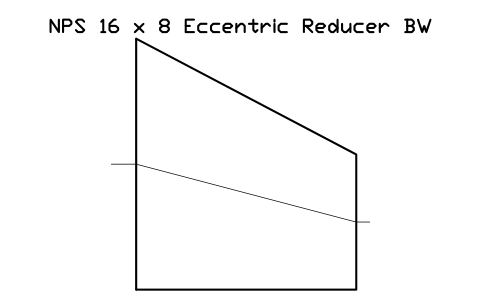

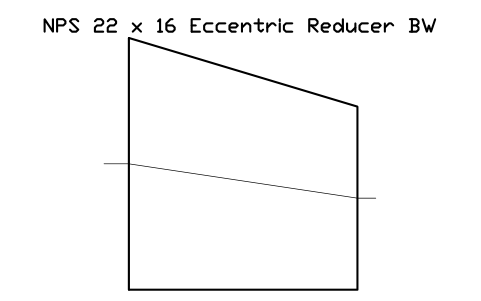

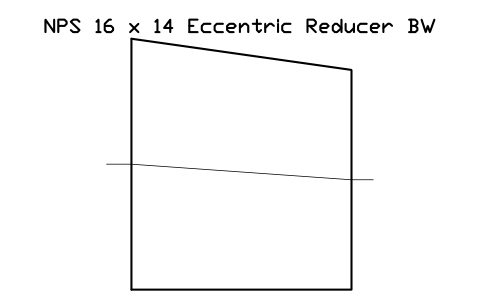

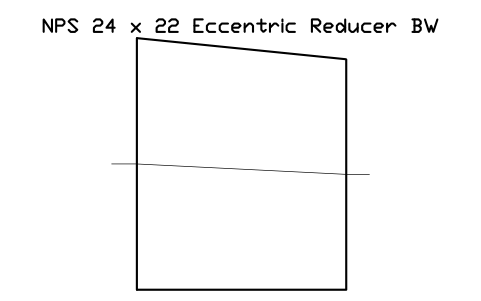

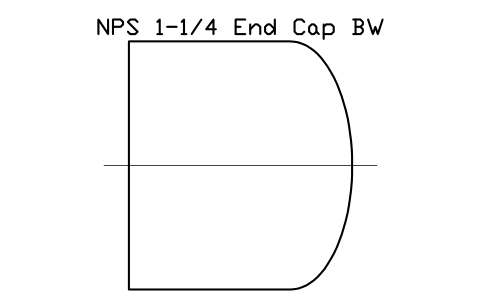

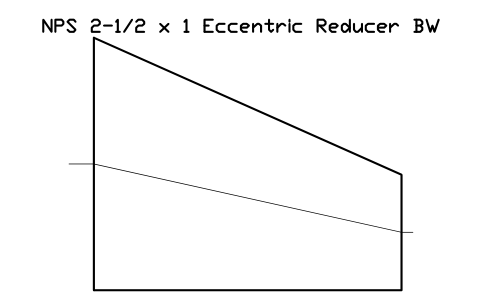

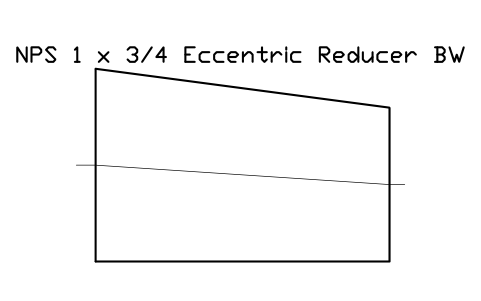

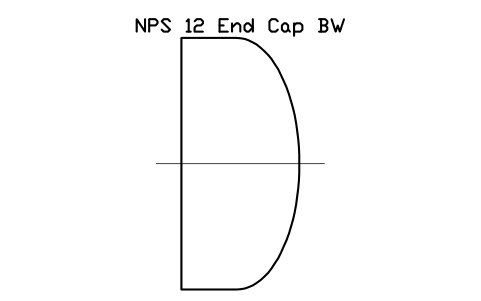

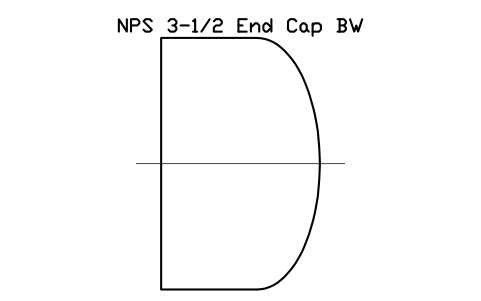

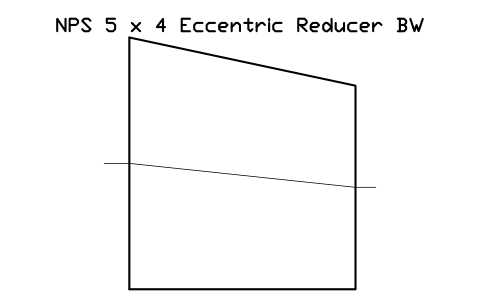

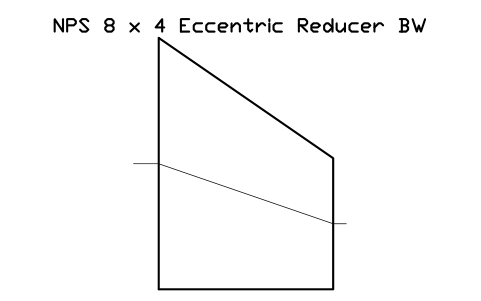

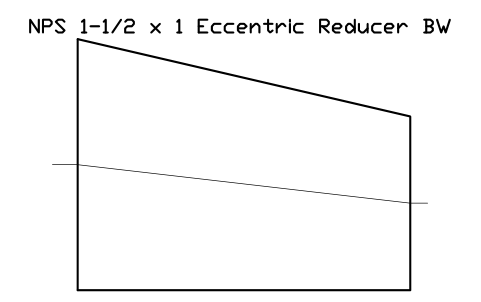

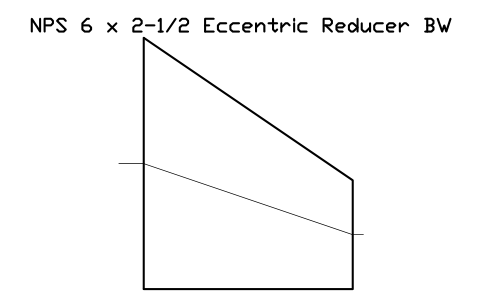

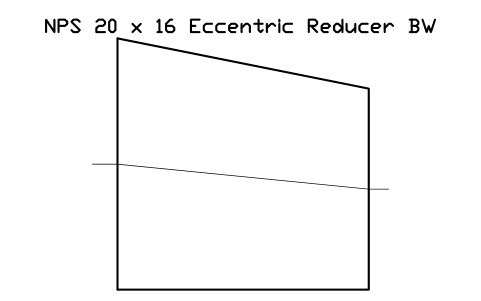

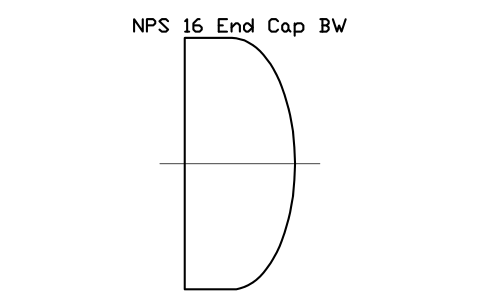

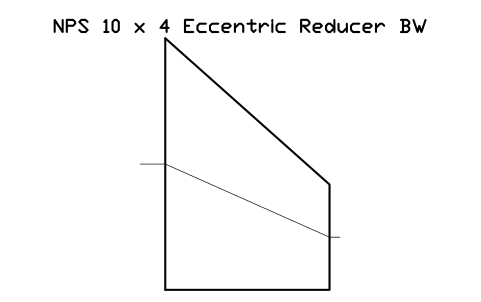

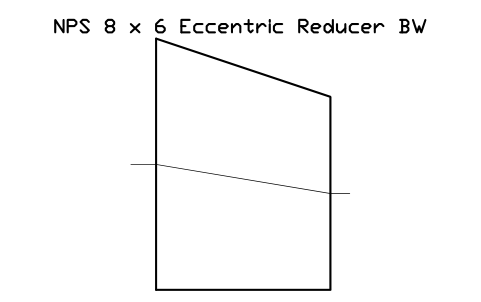

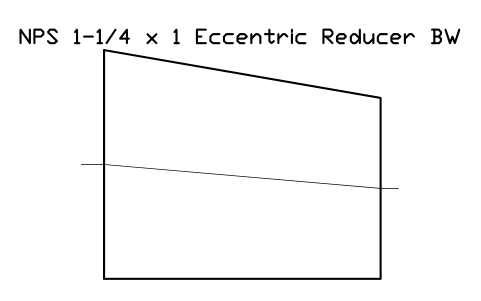

  4. Die Wanddicke ist nicht gezeichnet, ein Block passt daher zu jeder Wanddicke; tragen Sie sie im Attribut SCHEDULE ein. Exzentrische Reduzierstücke sind mit der geraden Seite unten gezeichnet, der Kappenboden als 2:1-Ellipse.

Zu ASME B16.9 und den Maßen

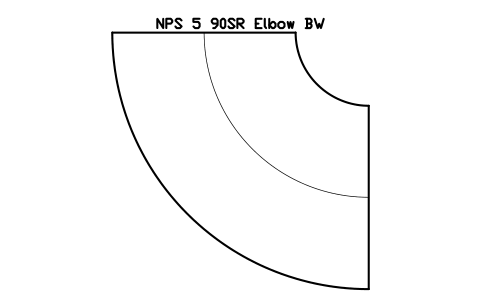

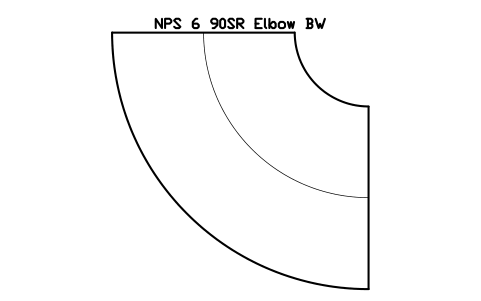

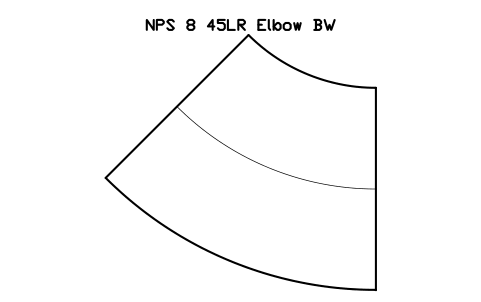

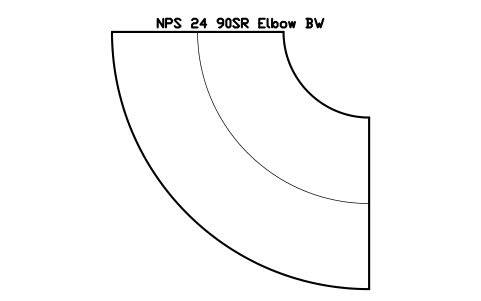

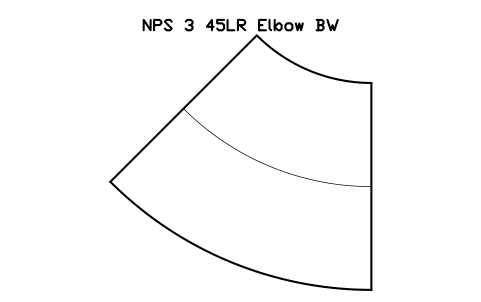

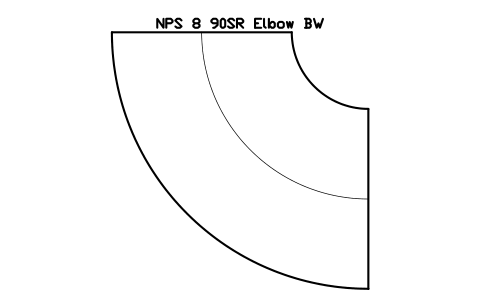

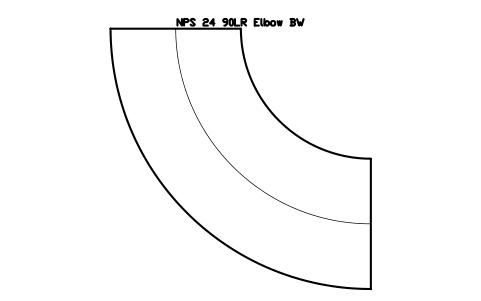

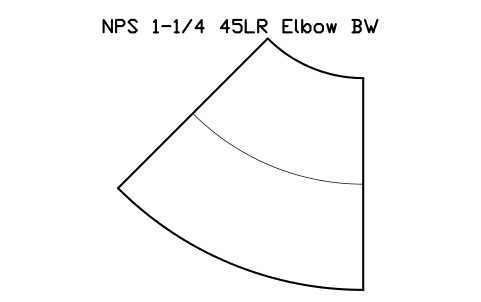

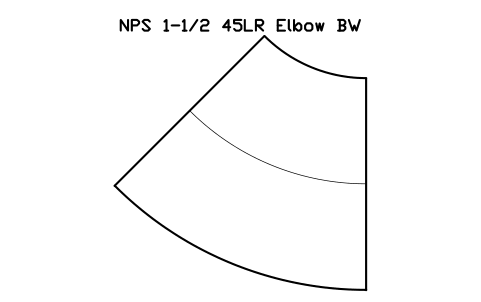

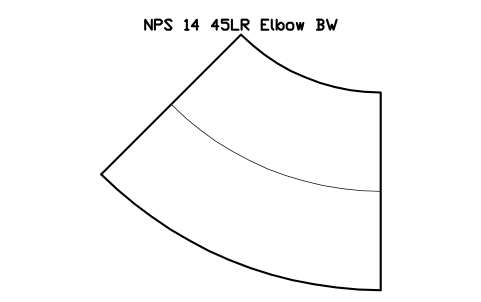

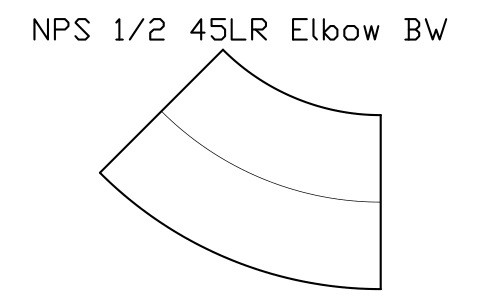

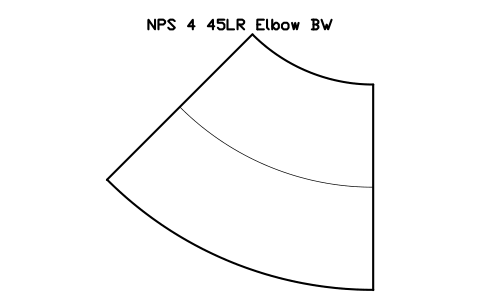

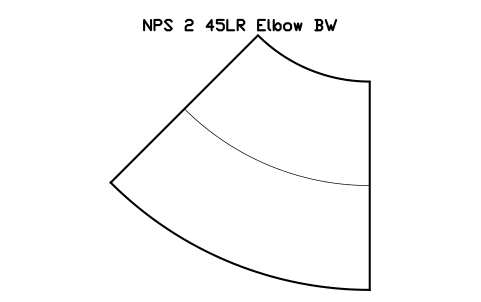

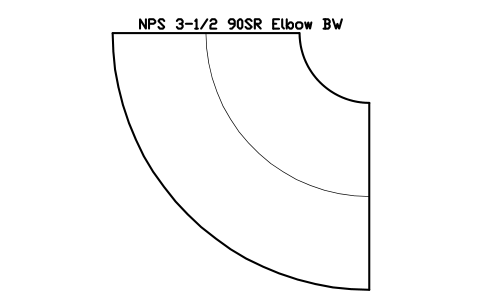

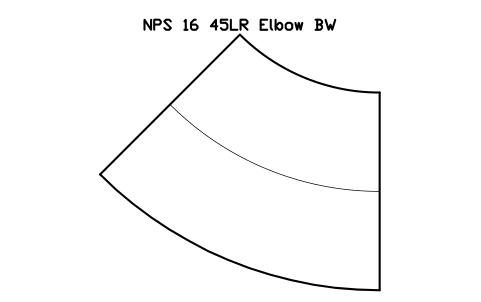

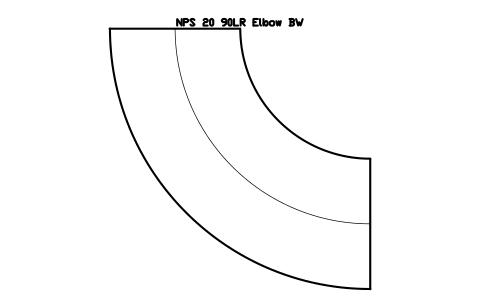

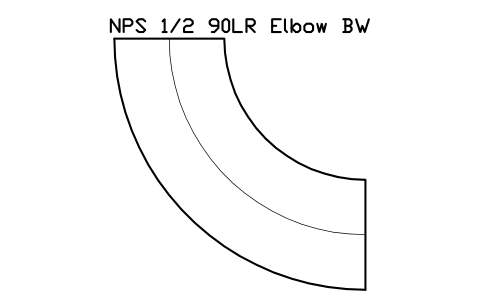

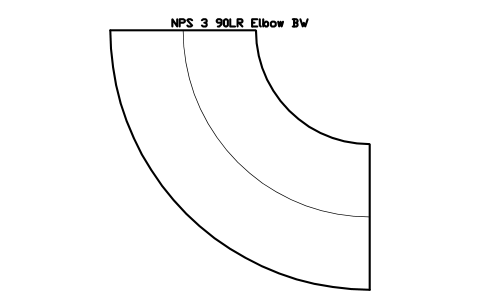

Rohraußendurchmesser und Längen folgen den Tabellen von ASME B16.9. Der Bogen mit langem Radius hat einen Biegeradius von 1,5 NPS, der mit kurzem Radius von 1 NPS; der 45-Grad-Bogen ist mit langem Radius gezeichnet, sein Abstand bis zum Ende ist daher berechnet und kann um 0,5 mm von der Tabelle abweichen. Bögen, T-Stücke und Kappen stimmen in drei veröffentlichten Tabellen überein.

Die Blöcke sind unsere eigenen Zeichnungen, nicht aus der Norm kopiert, und die Bibliothek ist nicht zertifiziert. Die Maße sind Nennmaße ohne Toleranzen. Die Längen von 59 der 78 Reduzierstück-Größenpaare stimmen in zwei veröffentlichten Tabellen überein, die übrigen stammen aus einer. Kappen mit dickerer Wand haben eine größere Länge, die nicht gezeichnet ist. Prüfen Sie die Maße anhand der Ausgabe von ASME B16.9, die Ihr Projekt verwendet.

Häufige Fragen

Entsprechen diese Formstücke ASME B16.9?
Ja. Rohraußendurchmesser sowie die Längen von Mitte bis Ende und von Ende bis Ende stammen aus den Tabellen der Norm. Es sind Nennmaße für die Zeichnung, ohne Toleranzen und ohne Wanddicke.
Welche Wanddicke haben die Formstücke?
Es ist keine gezeichnet, jeder Block passt daher zu jeder Wanddicke. Tragen Sie Wanddicke oder Reihe im Attribut SCHEDULE ein, das standardmäßig leer ist.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht; Näheres in den Nutzungsbedingungen der Bibliothek.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
