Kostenlose AISC-U-Profile und -Winkel für AutoCAD (DWG): C-Profile und L-Winkel

AISC-U-Profile und -Winkel: 169 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

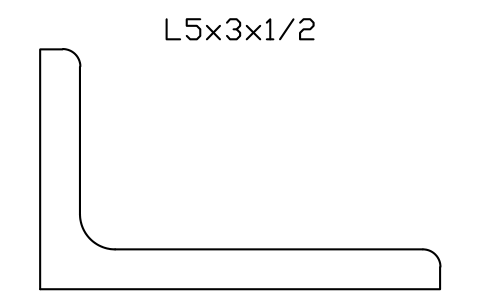

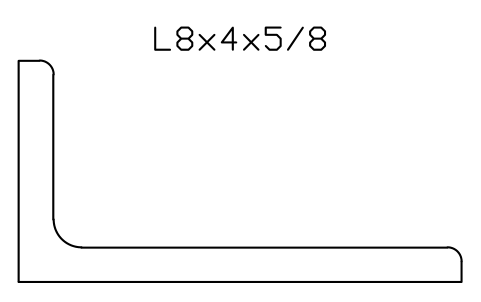

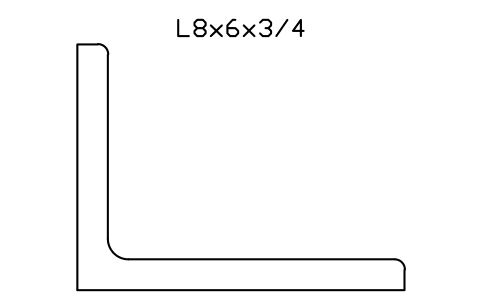

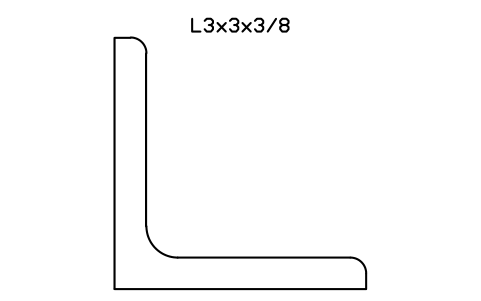

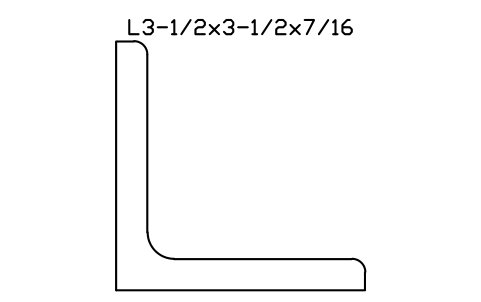

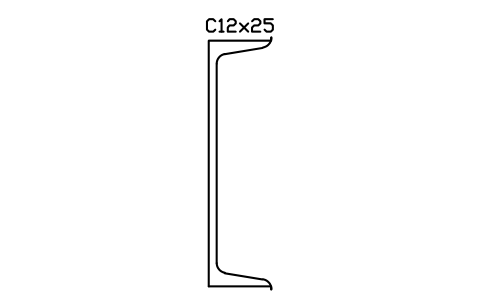

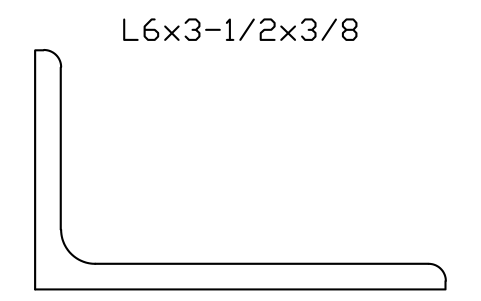

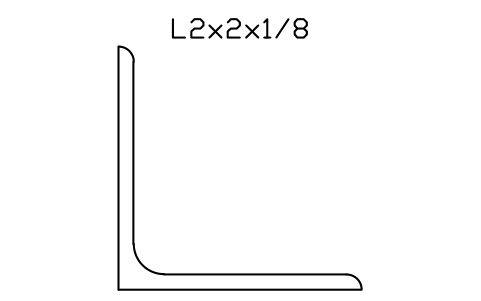

169 Querschnittsblöcke in Originalgröße in Zoll: die C-Profile (American Standard Channels) mit ihren geneigten Flanschen sowie die gleich- und ungleichschenkligen Winkel von L2x2x1/8 bis L12x12x1-3/8. Höhe, Schenkel- und Flanschmaße, Dicken und Radien folgen den AISC-Profiltabellen. Bezeichnung, Norm, Stahlsorte, Gewicht je Fuß und Fläche stecken in Attributen, sodass sich eine Stahlliste direkt aus den Zeichnungen zählen lässt.

Version 1.0 · aktualisiert am 17. Oktober 2026

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Urheberrecht: CADXChange. Sie dürfen die Symbole in Ihren eigenen Zeichnungen und Projekten frei verwenden und anpassen, auch kommerziell; Quellenangabe und Link sind nur nötig, wenn Sie sie veröffentlichen. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht. Jedes ZIP enthält eine normale DWG-Datei im AutoCAD-2018-Format und eine README, ein Add-in ist nicht nötig. Bereitstellung ohne Gewähr. Nutzungsbedingungen der Bibliothek (CXL-1.0)

Alle 169 Symbole

169 von 169 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

Jeder Block hat über dem Profil ein sichtbares Attribut DESIGNATION (zum Beispiel L4x4x1/2); die Schrift wächst mit der Profilgröße. Die Daten für eine Stahlliste sind unsichtbare Attribute: STANDARD, STEEL_GRADE, WEIGHT_PLF, AREA_IN2, LENGTH, QTY, FINISH, PART_NO und REMARKS. WEIGHT_PLF in lb/ft und AREA_IN2 in in² sind die Werte der AISC-Tabellen.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.
  2. Die Blöcke sind in Originalgröße in Zoll gezeichnet, 1 Zeichnungseinheit = 1 Zoll, und die Zeichnungseinheiten sind auf Zoll gestellt. In einer Zeichnung in Millimetern fügen Sie sie mit dem Faktor 25,4 ein.
  3. C-Profile werden am Stegrücken in halber Höhe eingefügt und Winkel an der Ecke, dem äußeren Scheitel. So liegt das Profil auf der Bezugslinie, von der aus Sie üblicherweise bemaßen.
  4. Winkel sind mit senkrechtem langem und waagerechtem kurzem Schenkel gezeichnet; für jede andere Lage drehen oder spiegeln Sie den Block. Gezeigt wird nur der Querschnitt: Für ein Bauteil in 3D zerlegen Sie den Block, machen mit REGION eine Region und ziehen sie mit EXTRUDIEREN auf.

Zu den AISC-Tabellen und den Maßen

Die Maße stammen aus den AISC-Profiltabellen. Die Radien stehen dort nicht und sind abgeleitet: C-Profile haben die Flanschneigung 1:6 mit dem Wurzelradius aus dem Maß k, Winkel einen Wurzelradius von k − t und einen Kantenradius von der Hälfte davon. Die Fläche jedes gezeichneten Umrisses stimmt auf etwa 1 bis 2 % mit der Tabellenfläche überein.

Die Blöcke sind unsere eigenen Zeichnungen, nicht aus den AISC-Tabellen kopiert, und die Bibliothek ist nicht zertifiziert. Die Maße sind Nennmaße. Prüfen Sie sie anhand der Ausgabe des AISC Steel Construction Manual, die Ihr Projekt verwendet, und holen Sie Bemessungswerte aus dem Handbuch oder von Ihrem Lieferanten.

Häufige Fragen

Entsprechen diese Profile den AISC-Tabellen?
Ja. Höhe, Schenkel- und Flanschmaße und Dicken stammen aus den AISC-Profiltabellen, und Gewicht je Fuß und Fläche sind die Tabellenwerte. Die Radien sind abgeleitet, weil die Tabellen sie nicht nennen.
Kann ich die Blöcke in einer Zeichnung in Millimetern verwenden?
Ja. Die Blöcke sind in Zoll gezeichnet, fügen Sie sie in einer Millimeter-Zeichnung daher mit dem Faktor 25,4 ein. In einer Zeichnung in Zoll gilt der Faktor 1.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr. Bitte geben Sie die Bibliothek nicht weiter und verkaufen Sie sie nicht; Näheres in den Nutzungsbedingungen der Bibliothek.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.
