無料の AutoCAD 添景ブロック（DWG）：人物・車両・樹木・ストリートファニチャー

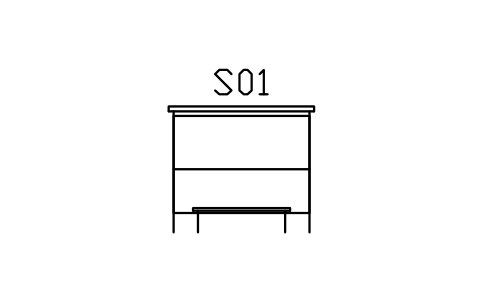

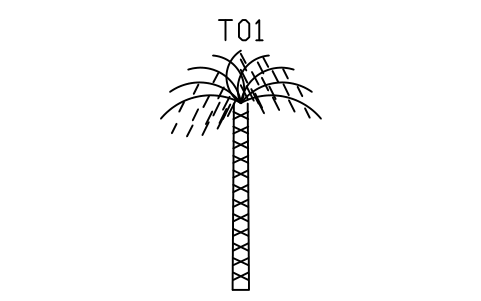

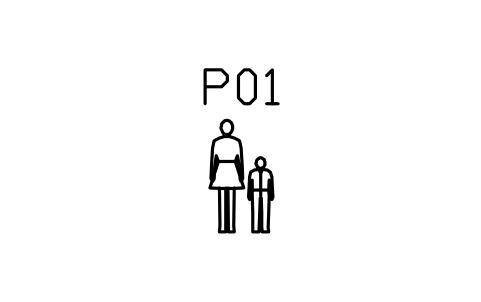

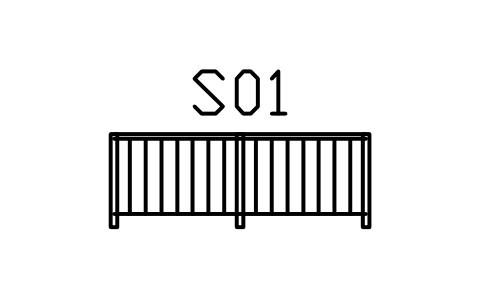

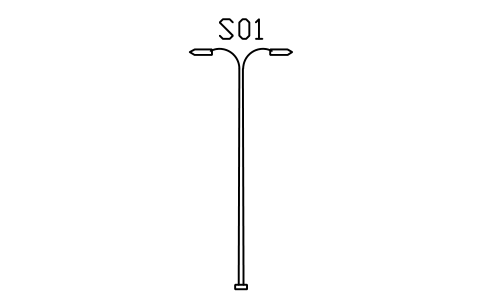

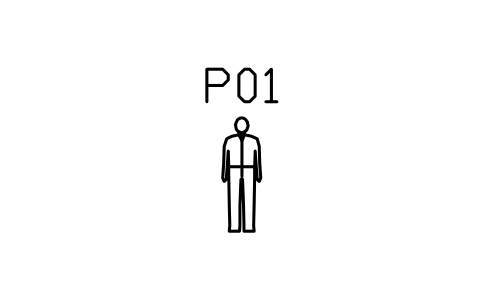

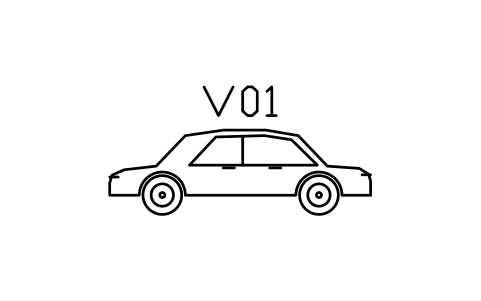

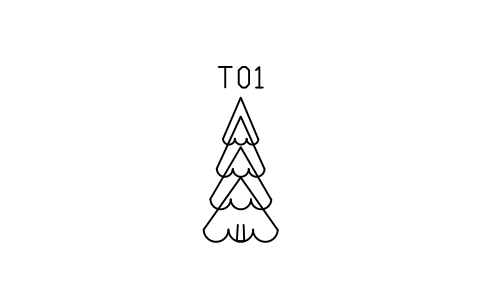

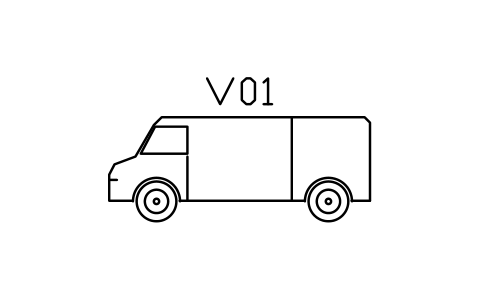

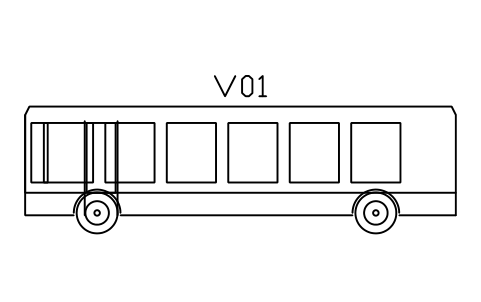

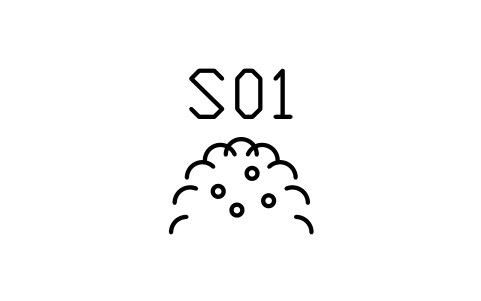

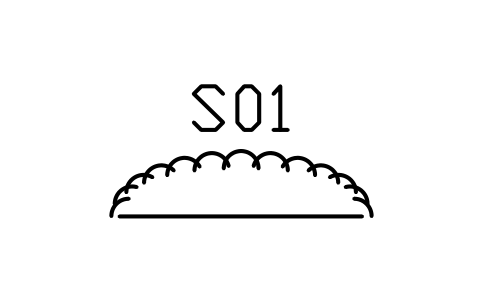

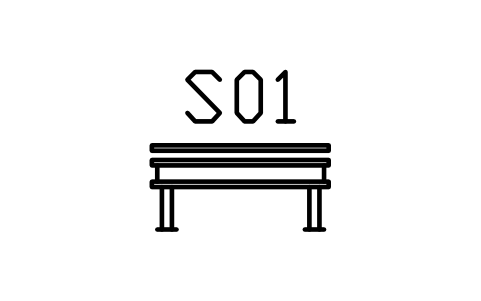

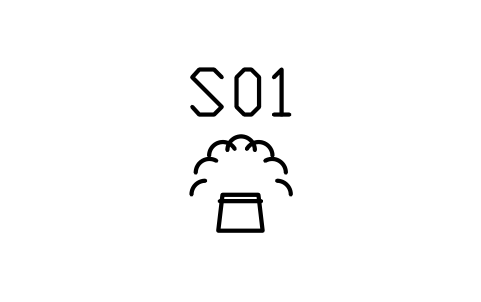

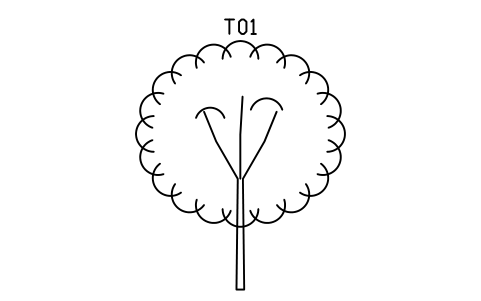

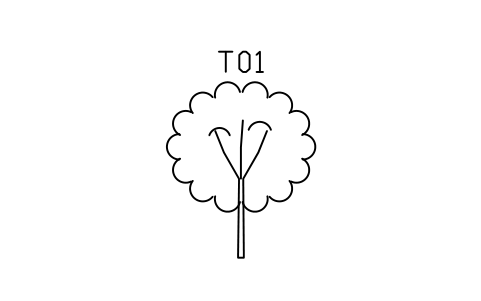

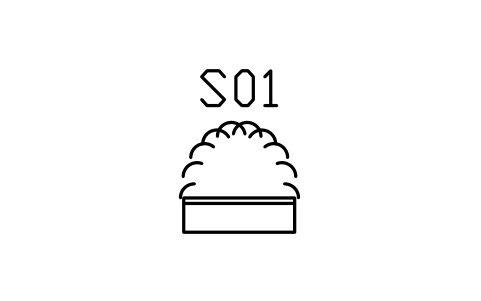

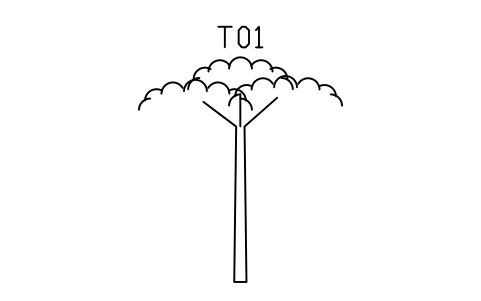

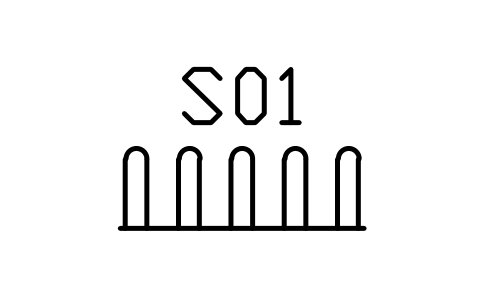

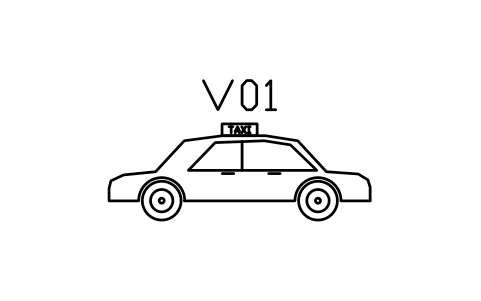

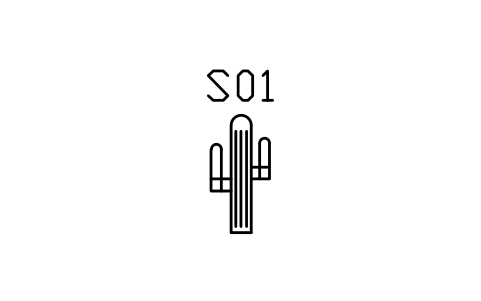

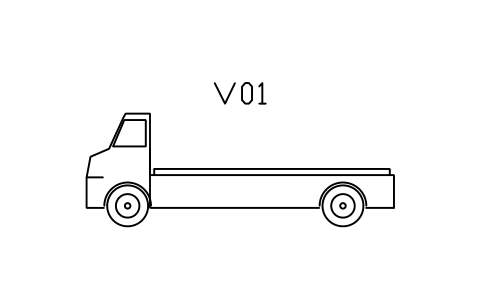

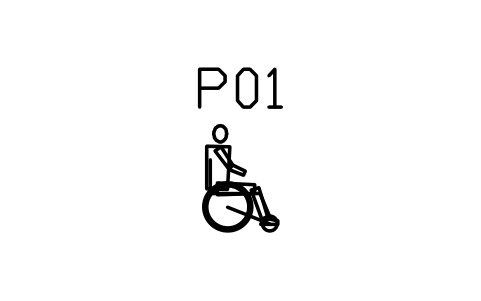

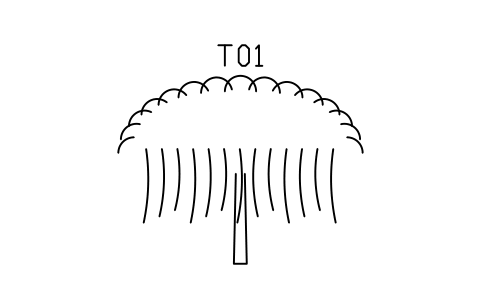

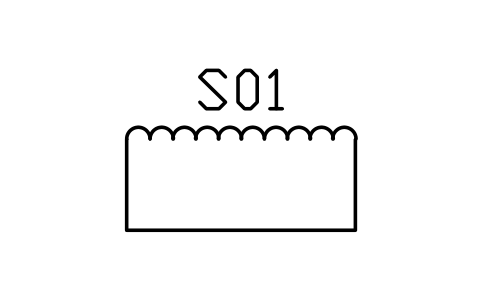

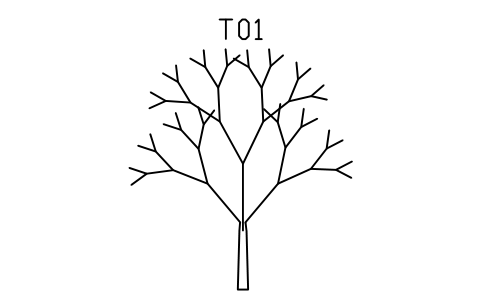

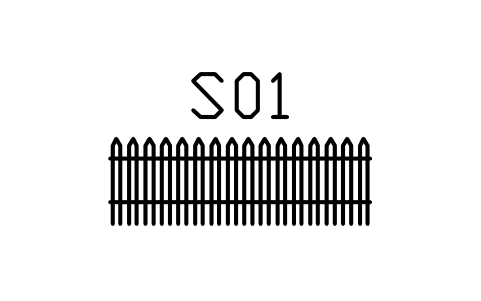

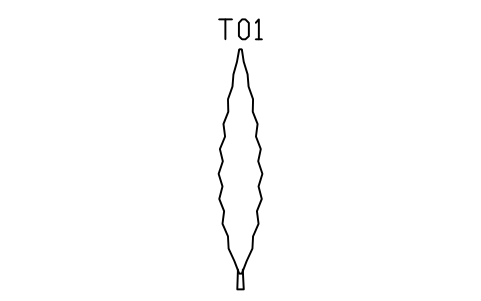

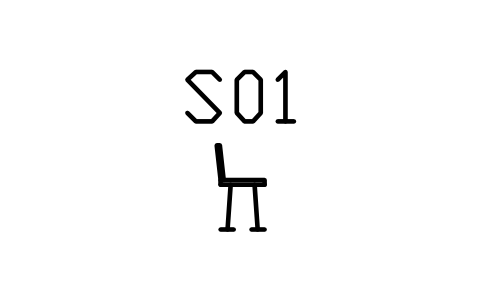

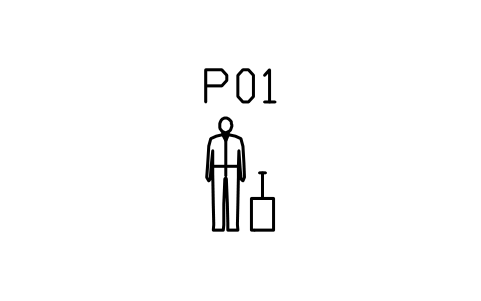

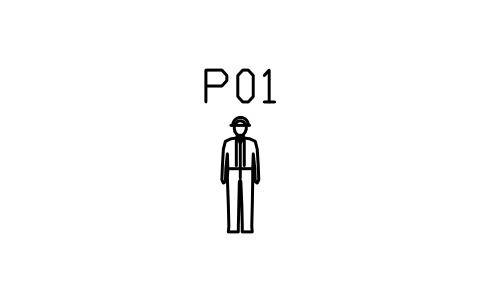

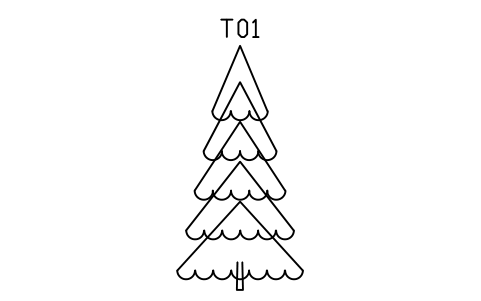

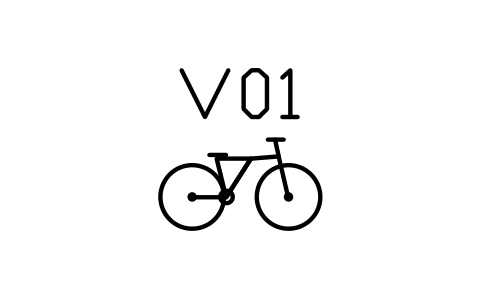

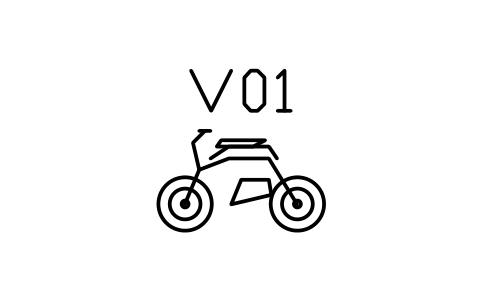

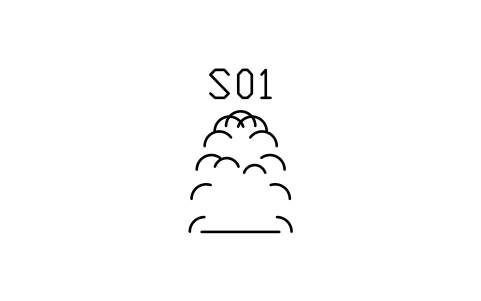

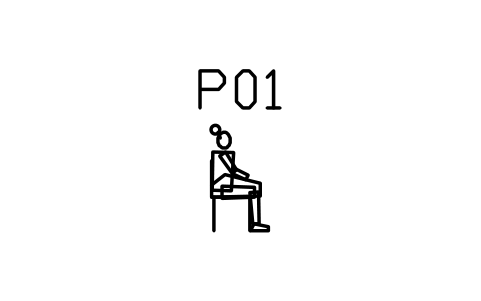

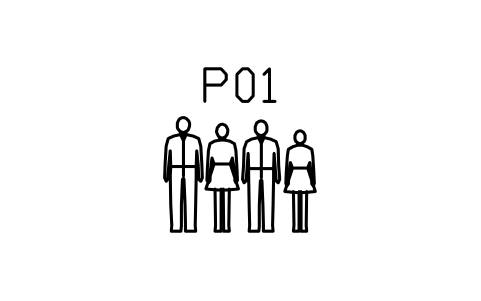

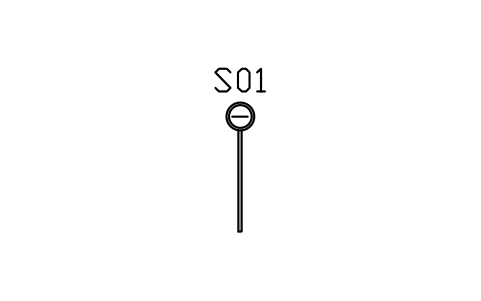

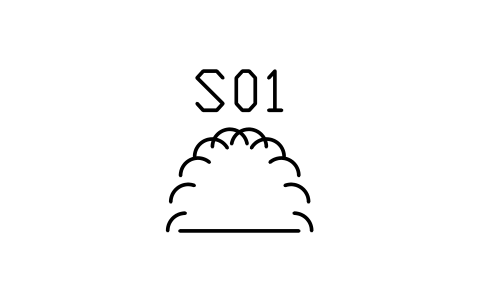

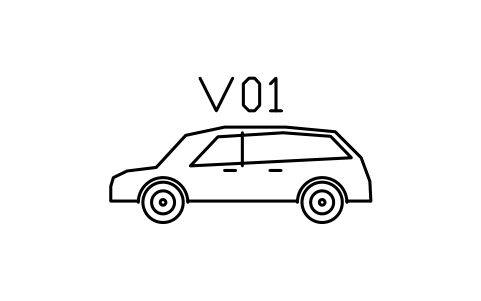

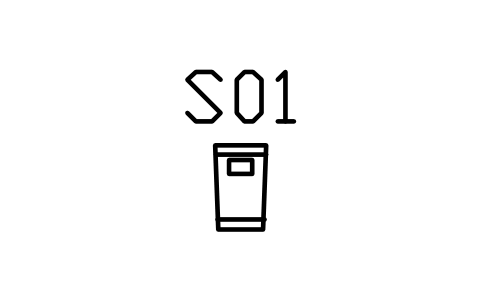

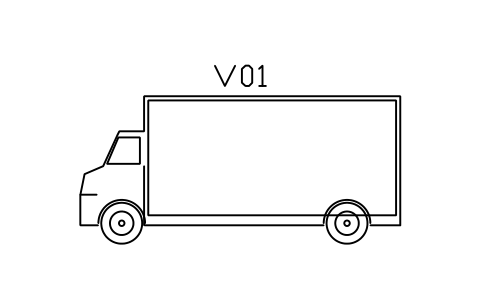

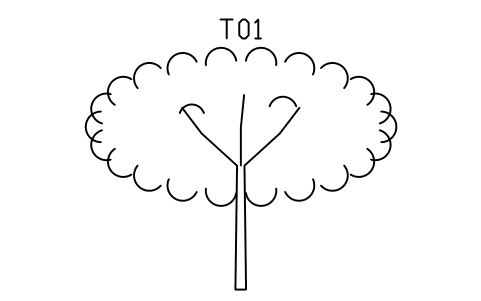

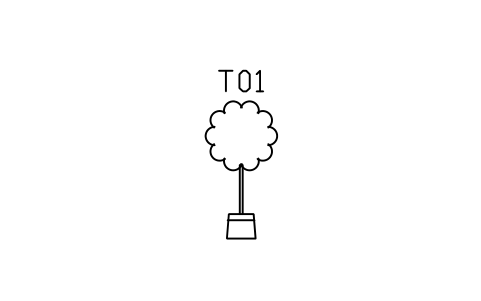

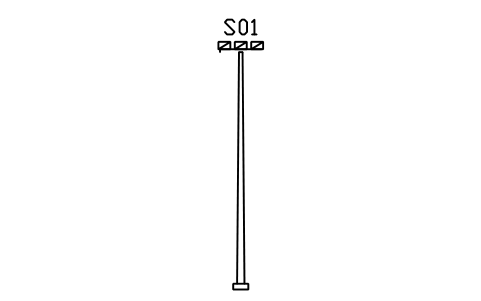

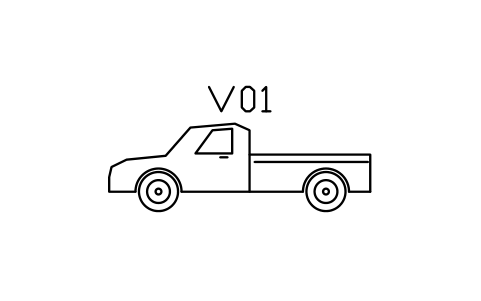

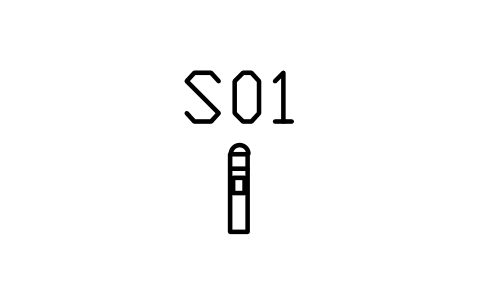

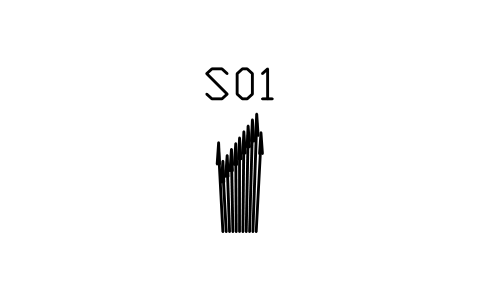

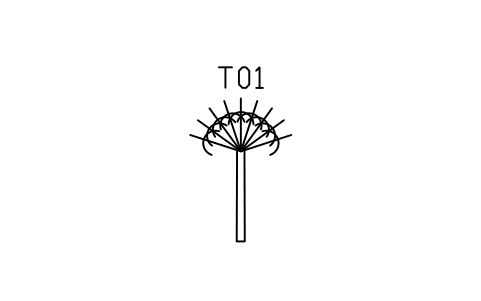

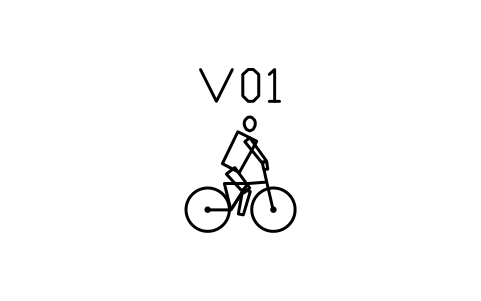

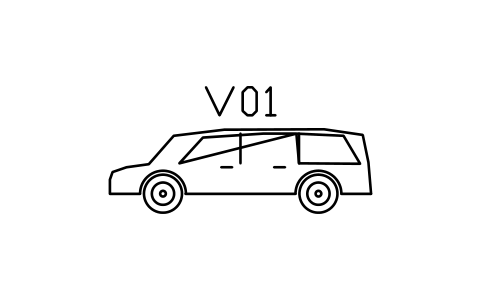

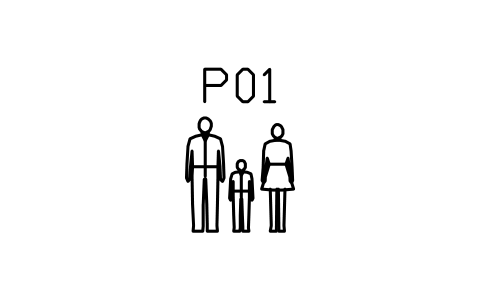

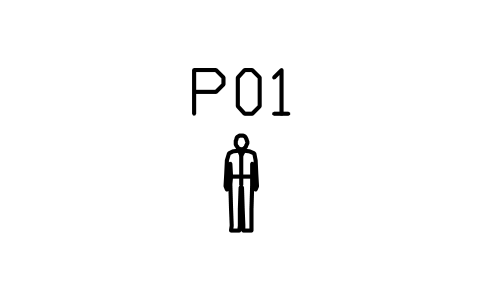

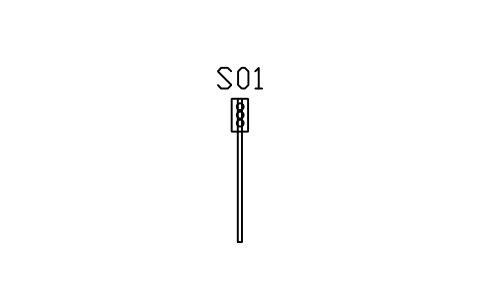

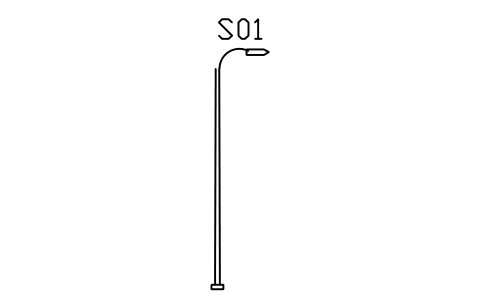

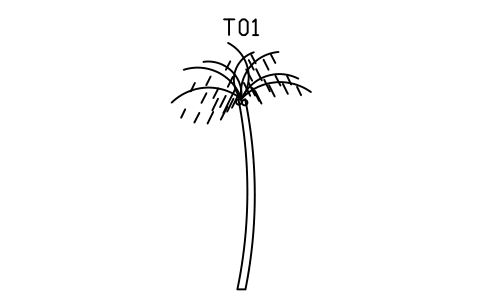

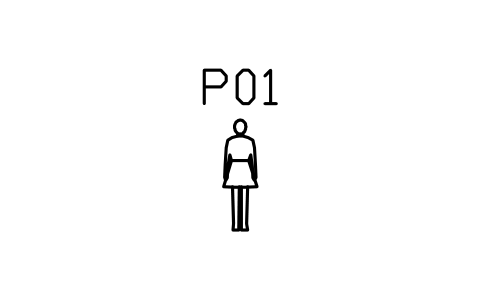

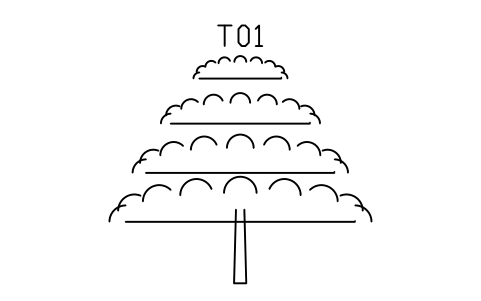

AutoCAD 用の立面添景ブロック 71 個を実寸（mm）で収録：立ち姿・座り姿・車いすの人物、カップルや家族、乗用車・ピックアップ・バン・バス・トラック・タクシー・オートバイ・自転車の側面図、落葉樹、針葉樹、ヤシ、低木、生垣、鉢植え、サボテン、街路灯、ベンチ、ごみ箱、バス停留所、道路標識、フェンス、手すり、駐輪ラック。

ZIP をダウンロードブラウザーでプレビュー

AutoCAD 2017 以前のバージョンをお使いですか？ 2010 形式をダウンロード

商用を含め、ご自身のプロジェクトで自由に使用・変更できます。ZIP には AutoCAD 2018 形式の通常の DWG ファイルが 1 つと README が入っています。アドインは不要です。現状のまま提供し、保証はありません。

ダウンロードしたあとに

図面一式で同じシンボルを使う

シンボルは、すべての図面が同じ版を使っていてこそ役に立ちます。

  1. DWG を開き、必要なブロックを自分の図面にコピーするか、デザインセンターからドラッグします。倍率 1 で挿入してください。この ZIP の README に、グループごとの図面単位と挿入点が書かれています。
  2. あとでシンボルを修正したときは、BlockCopy を使うと、すべての図面の古いブロックを 1 回の実行で新しいものに置き換えられます。ファイルを 1 つずつ開く必要はありません。
  3. シンボルの数を数えたり属性を一覧にしたりするには、BlockSync で Excel に書き出し、ピボットテーブルで集計します。

手順ガイドを見るBlockCopyBlockSync

ツールは 1 回あたり 10 ファイルまで無料で使えます。Pro では制限がありません。

全 71 個のシンボル

71 個中 71 個のシンボル

必要なシンボルが見つかりませんか？名前を教えてください。

部品表のための属性

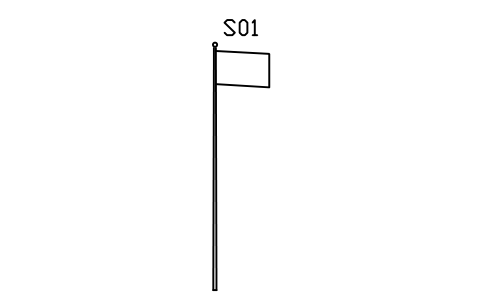

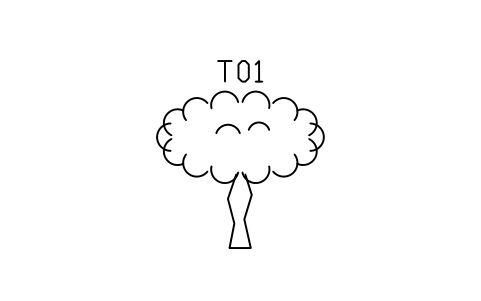

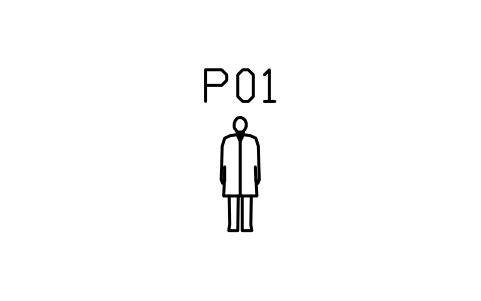

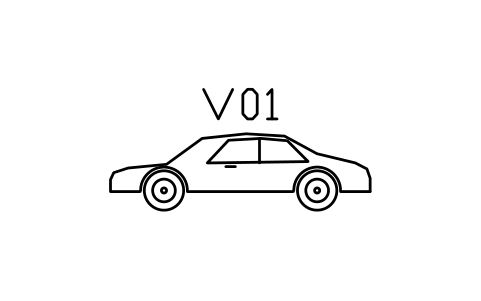

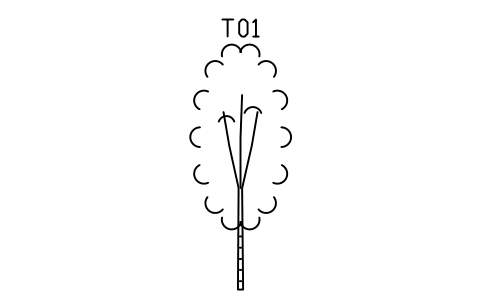

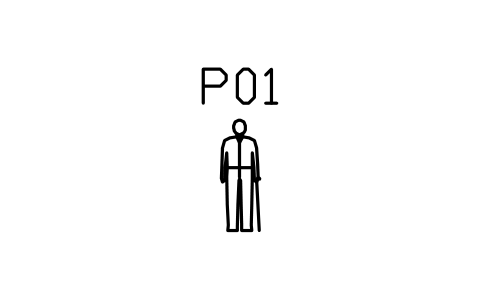

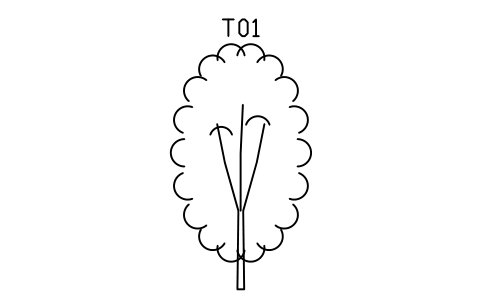

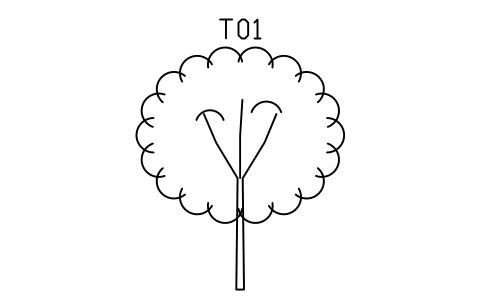

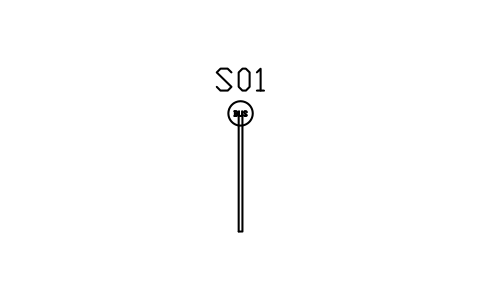

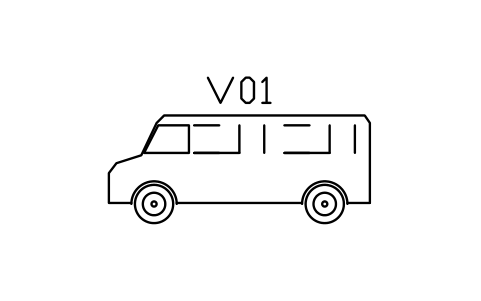

各ブロックには表示されるタグがあります（人物 P01、車両 V01、樹木 T01、ストリートファニチャーと小さな植栽 S01）。表に載せるデータは非表示属性です：DESCRIPTION、SIZE、QTY、REMARKS。樹木と植栽にはさらに BOTANICAL_NAME、COMMON_NAME、HEIGHT_M、SPREAD_M、TRUNK_DIAMETER_MM、STATUS があります。

BlockSync で全図面のブロックを Excel に書き出せば、植栽表や家具リストを作れます。ブロックごとに 1 行、タグと属性付きで、編集後は 1 回で書き戻せ、プレビューとバックアップもあります。

ライブラリの使い方

  1. ファイルを解凍して DWG を開きます。必要なシンボルを平面図にコピーするか、デザインセンター（ADCENTER）からブロックをドラッグします。

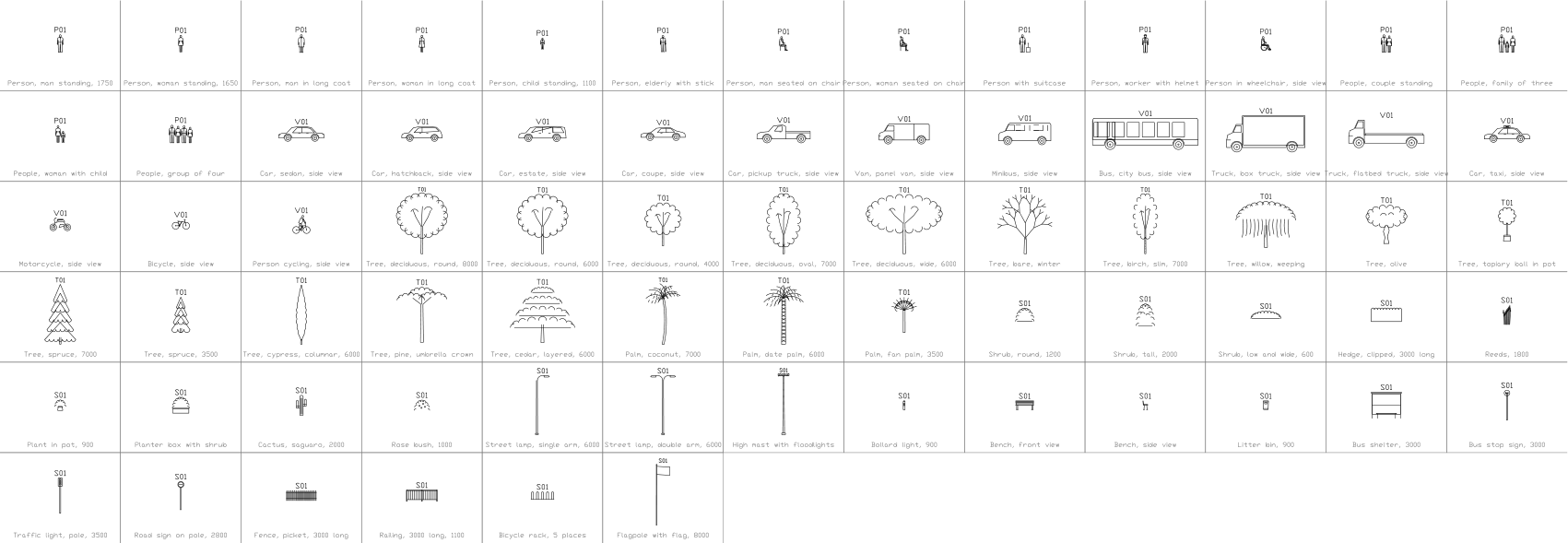

  2. ブロックは尺度 1 でモデル空間に挿入してください。実寸（mm）で描かれています。ファイル内のカタログは 1:200 で表示し、最も高い樹木とバスも 1 マスに収まります。
  3. どの図形も地盤線の上に立ちます。挿入点は足元・車輪・幹の中心です。車は左向きで、反対向きには MIRROR を使います。挿入時に少し拡大縮小すると、並んだ樹木や人が単調になりません。
  4. シンボルは塗りのない線画で、SYMBOL 画層にあり、色は画層に従います。ブロックをダブルクリック（または EATTEDIT）してタグと表のデータを入力します。

製図の慣習について

添景に統一された規格はありません。人物・車・樹木はスケールを示す図形で、事務所ごとに描き方が異なります。

これらのシンボルは当社が描いたシンプルな線画で、特定のメーカーや樹種を写したものではなく、ライブラリはいかなる規格にも認証されていません。図面の雰囲気に合わせてブロックを調整してください。

よくある質問

車はどのメーカー・車種ですか？
特定のものはありません。車は一般的なボディ形状（セダン、ハッチバック、ワゴン、クーペ、ピックアップなど）を一般的な寸法で描いたもので、特定のブランドに見えず、どの案件でも使えます。
ブロックの単位は何ですか？
ミリメートルの実寸です。単位がミリメートルのモデル空間に尺度 1 で挿入してください。図面の単位がメートルやインチの場合は、挿入時にブロックを拡大縮小します（0.001 または 0.03937）。
商用プロジェクトで使えますか？
はい。商用を含め、ご自身のプロジェクトで自由に使用・変更できます。現状のまま提供し、保証はありません。
図面から植栽表を作るには？
各樹木の属性に学名・高さ・枝張りを入力し、BlockSync で全図面の樹木ブロックを Excel に書き出します（1 本につき 1 行）。Excel でデータを編集して 1 回で書き戻せ、プレビューとバックアップもあります。
シンボルを変更したり属性を追加したりできますか？
はい。DWG を開き、BEDIT でブロックを編集して変更または属性を追加し、保存します。すでにそのブロックを含む図面を更新するには、ATTSYNC を実行するか、ブロックを置き換えます。先にバックアップを取ってください。ATTSYNC を不用意に使うと、属性値が失われることがあります。

シンボルを集計して部品表を作る

定格や部品番号が属性になっているので、プロジェクト全体のシンボルを図面を開かずに集計・一覧化できます。ブロックを Excel にエクスポートし、ピボットテーブルで合計し、修正を 1 回の実行で書き戻します。プレビューとバックアップ付きです。
