AutoCAD 전기 평면도 심볼 무료 DWG 블록 — 평면도에 조명, 콘센트, 스위치 배치하기

건축 전기 평면도 심볼 페이지를 열고 프로젝트에 쓸 심볼을 내려받습니다. 심볼마다 작은 ZIP이 따로 있고 DWG 하나와 README가 들어 있어서, 쓸 것만 받으면 됩니다. 이름은 BEP_ 로 시작하고 내용을 알 수 있습니다. BEP_SOCKET_DOUBLE, BEP_SWITCH_TWO_WAY, BEP_LIGHT_CEILING, BEP_DETECTOR_SMOKE 같은 식입니다. 아파트 한 세대나 작은 주택이라면 열 개쯤이면 됩니다. 천장 조명, 다운라이트, 단로와 3로 스위치, 1구와 2구 콘센트, TV와 데이터 아웃렛, 연기 감지기, 분전반입니다.

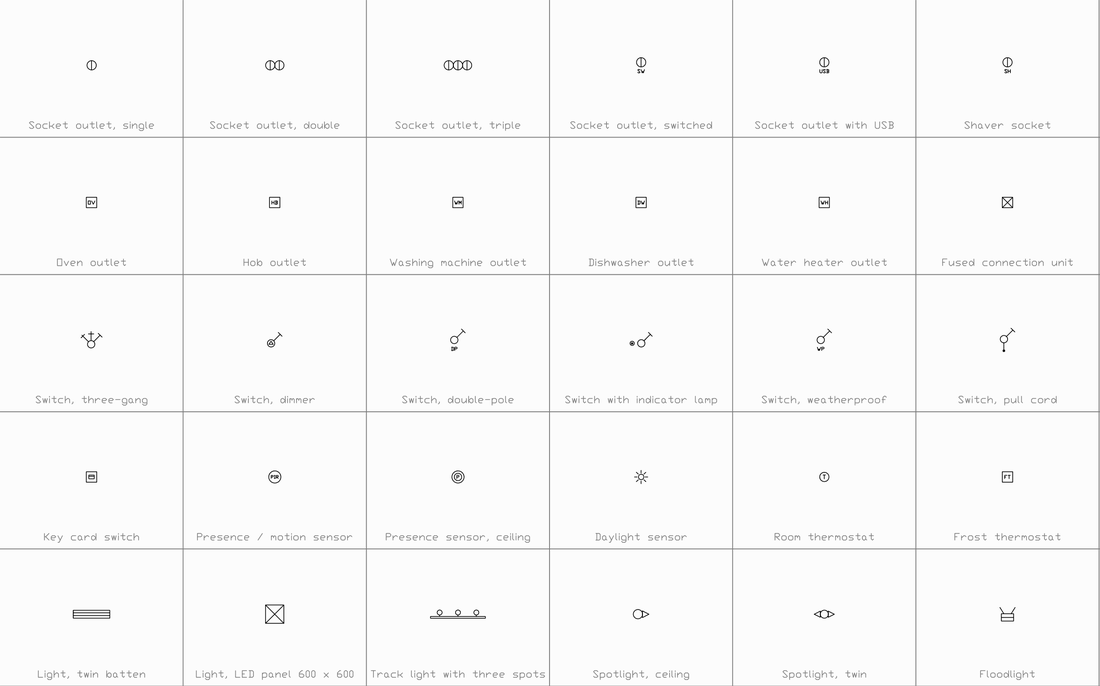

페이지의 시트에는 각 심볼의 그림이 이름과 함께 나와 있어서, 파일을 열지 않고도 원하는 심볼을 찾을 수 있습니다. 쓸 것을 한 폴더에 모아 두면, 삽입할 때 그 폴더를 열면 됩니다.

INSERT(또는 블록 팔레트)를 실행하고, DWG를 지정한 다음, 기기의 위치를 클릭합니다. 삽입점은 심볼의 중심이므로 벽의 콘센트는 사무실에서 그리는 방식대로 벽면이나 벽 중심선 위의 그 지점을 클릭합니다. 콘센트, 천장 조명, 감지기는 원형이라 회전할 필요가 없습니다. 스위치에는 오른쪽 위를 향한 레버가 있으니, 벽에 맞춰 레버가 실내를 향하도록 90도 단위로 회전하세요.

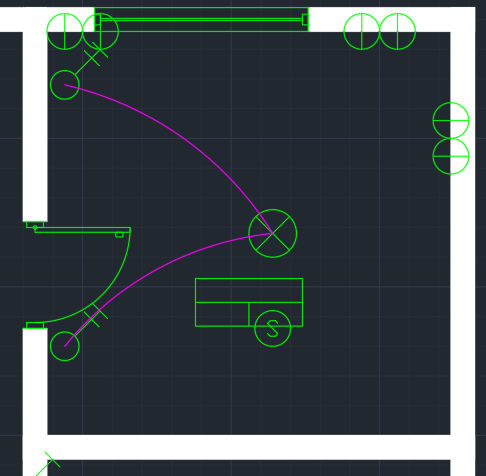

같은 기기는 하나를 놓고 복사합니다. COPY의 Multiple 옵션이 가장 빠르고, 같은 조명이나 콘센트 한 줄을 한 번에 놓을 수 있습니다. 복사본도 블록의 속성을 그대로 가집니다. 3로 스위치는 단로 스위치와 다른 블록이므로, 문과 침대 양쪽에서 켜는 침실에는 BEP_SWITCH_TWO_WAY 를 두 곳에 하나씩 놓습니다.

심볼은 1:50 도면에서 읽기 좋은 크기로 그려져 있습니다. 콘센트 원은 지름 300 mm이고, 1:50 종이에서는 6 mm입니다. 파일은 밀리미터지만 단위 설정이 없어서 AutoCAD는 그려진 크기 그대로 삽입합니다. 밀리미터 도면에서는 축척 1입니다. 1:100 도면에서는 종이에서 같은 크기가 되도록 축척 2로 삽입하고, 1:20 상세도에서는 0.4로 합니다. 세 축에는 항상 같은 배율을 쓰세요.

미터 단위 도면에서는 0.001을 더 곱합니다. 1:50의 콘센트는 미터 단위 도면에서 축척 0.001이고, 1:100이면 0.002입니다. 작업 중에 블록의 글자가 방해되면 ATTDISP(Off)로 속성 표시를 끄고, 출력할 때 다시 켜세요.

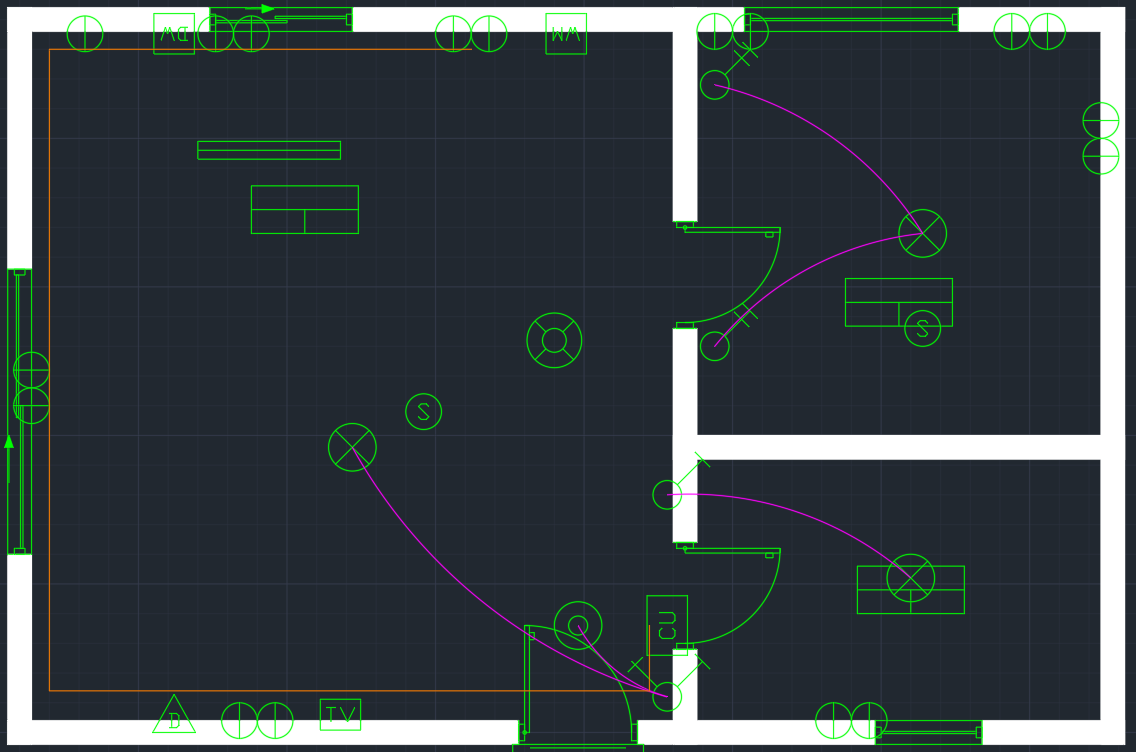

점멸선은 스위치에서 그 스위치가 켜고 끄는 조명까지 이어지는 선이며, 평면도에서는 벽선처럼 보이지 않도록 곡선으로 그립니다. ARC의 '시작점, 두 번째 점, 끝점' 옵션으로 스위치에서 조명까지 그리고, E-CIRCUIT 같은 전용 도면층에 둡니다. 그러면 색을 주거나 동결하거나 따로 출력할 수 있습니다. 분전반에서 콘센트까지의 배선은 벽을 따라가는 직선 폴리선으로 다른 도면층에 두고, 회로마다 색을 달리하면 따라가기 쉽습니다.

라이브러리에는 범례용 선 종류 심볼도 있습니다. 매입, 노출, 바닥 내, 가공, 지중 회로, 분전반으로 돌아가는 선, 전선 가닥 수 표시입니다. 도면의 범례에 넣어 두면 보는 사람이 각 선의 뜻을 알 수 있습니다.

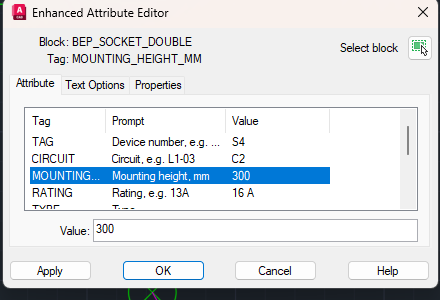

블록에는 속성이 있으므로 데이터가 기기와 함께 다닙니다. 콘센트에는 TAG, CIRCUIT, MOUNTING_HEIGHT_MM, RATING, TYPE, MANUFACTURER, MODEL, REMARKS가 있습니다. 조명에는 LUMINAIRE_TYPE, LUMENS, POWER_W, CIRCUIT, CONTROL 등이 있고, 분전반에는 BOARD_NAME, RATING_A, PHASES, WAYS가 있습니다. 기기를 더블클릭해 고급 속성 편집기를 열고, 행을 선택하고, 목록 아래 칸에 값을 입력한 뒤 확인을 누르세요.

회로의 첫 콘센트에 한 번 입력합니다. 예를 들어 회로 C2, 바닥에서 300 mm입니다. 그것을 복사하면 복사본도 같은 값을 가지고, 태그만 바꾸면 됩니다. 모든 기기에 태그가 있어야 시공자가 도면과 분전반의 회로표를 맞춰 볼 수 있습니다.

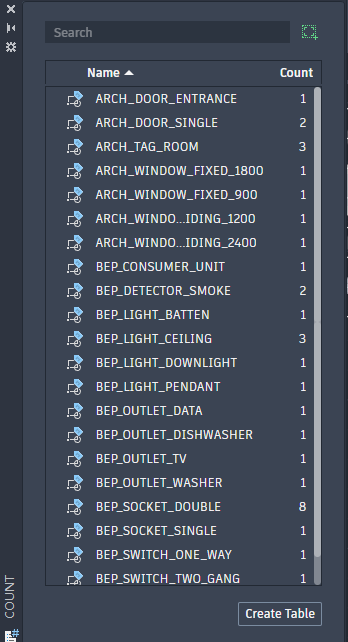

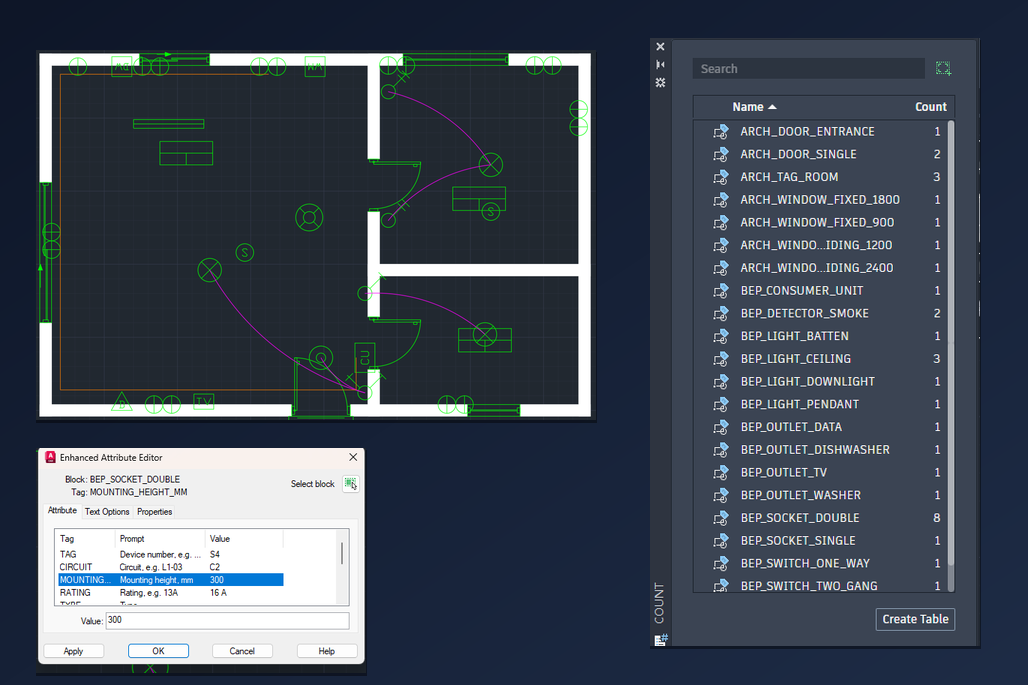

COUNT 명령을 실행하고, 범위는 그대로 두고(기본값은 현재 뷰) 객체 선택 단계에서 Enter를 누르면 모든 블록이 나열됩니다. 팔레트에 도면 속 각 블록과 수량이 나옵니다. 이 도면에는 2구 콘센트 8개, 천장 조명 3개, 연기 감지기 2개, 분전반 1개가 있습니다. Create Table을 누르면 이 목록이 표로 도면에 들어갑니다.

회로, 높이, 정격이 들어간 일람표가 필요하면 DATAEXTRACTION을 실행해 블록을 선택하고, 속성을 표나 Excel 파일로 내보내세요. 배치를 바꾼 뒤에 다시 실행하면 일람표가 최신 상태가 됩니다.
