자주 쓰는 전기 심볼(IEC 60617): 계기·접속·셀렉터: 바로 쓸 수 있는 AutoCAD 블록(DWG) 108개. 무료로 내려받아 내 프로젝트에 쓸 수 있으며, ZIP으로 한 번에 또는 심볼 하나씩 받을 수 있습니다.

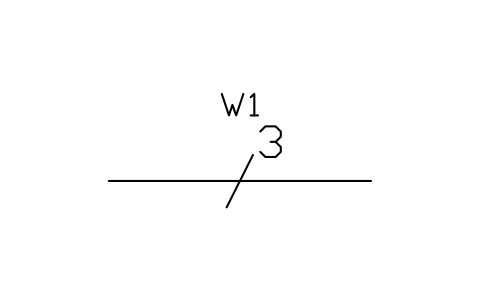

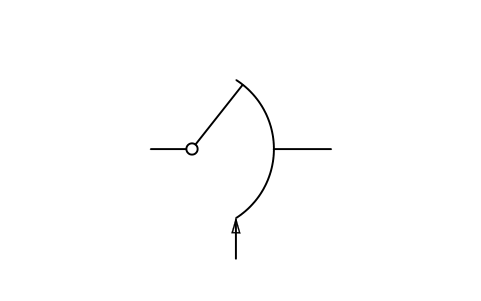

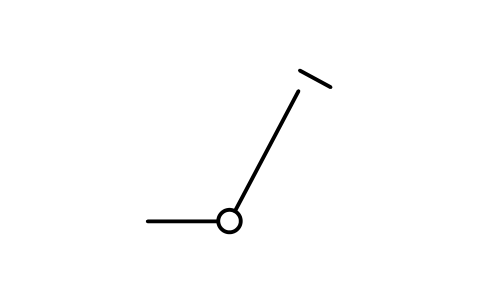

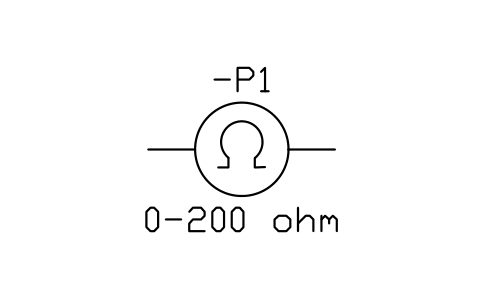

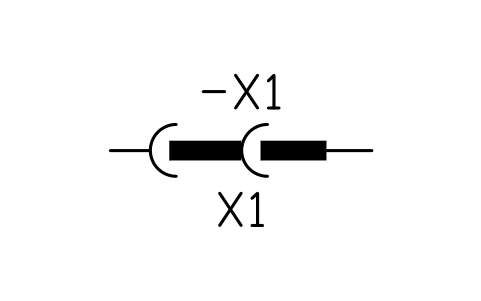

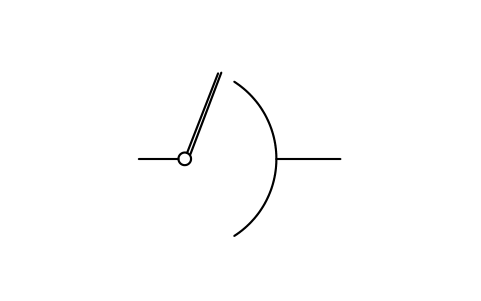

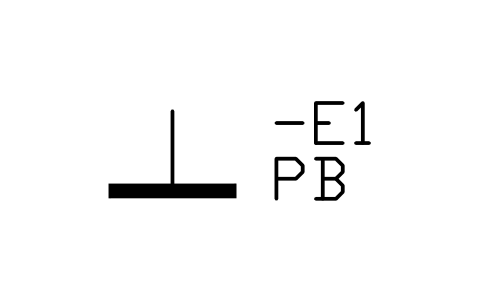

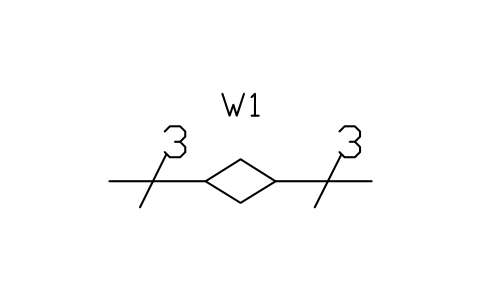

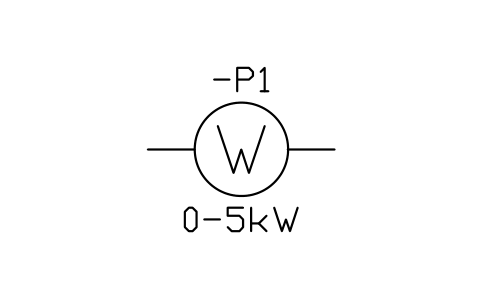

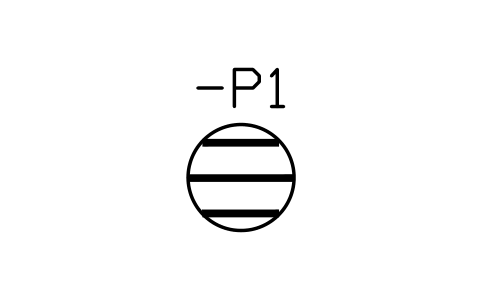

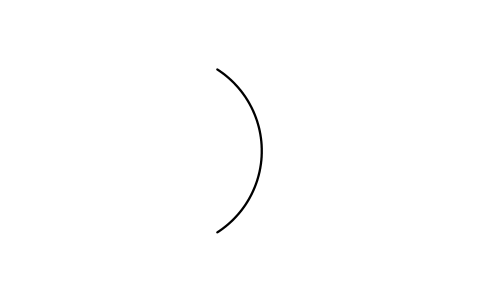

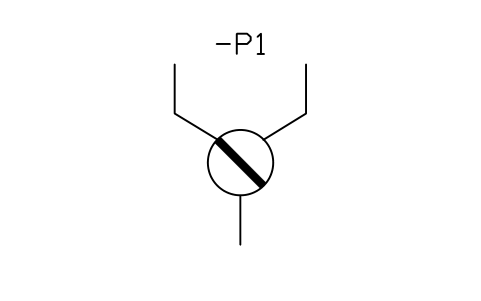

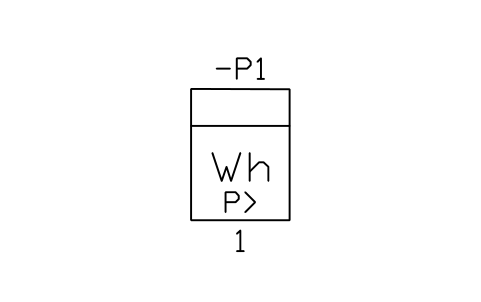

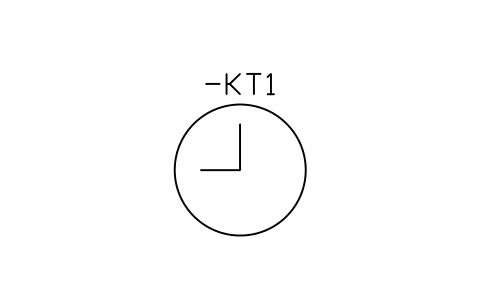

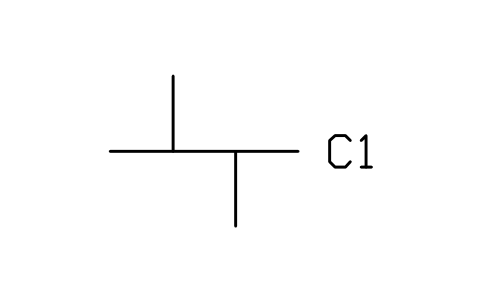

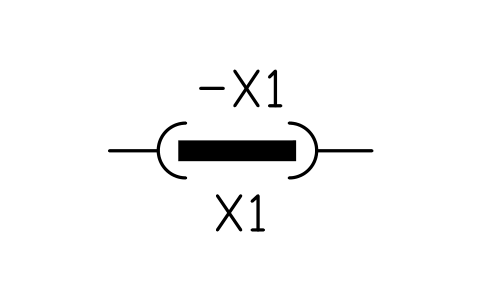

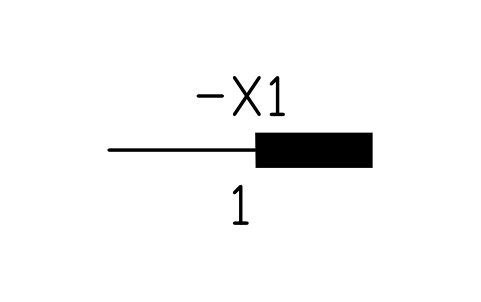

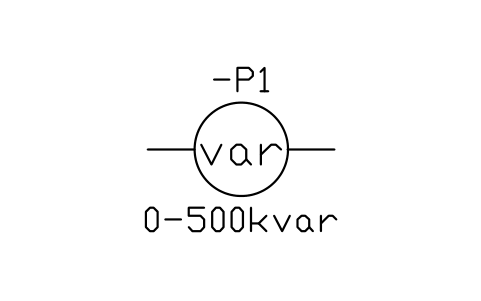

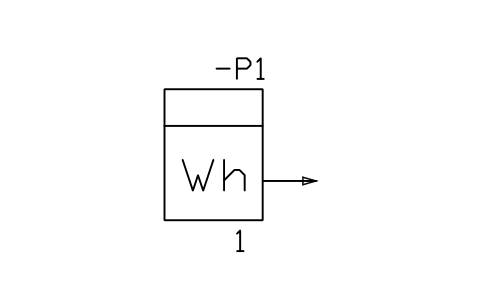

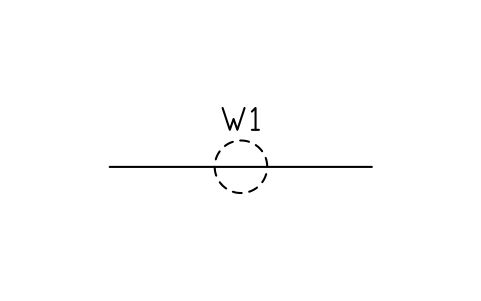

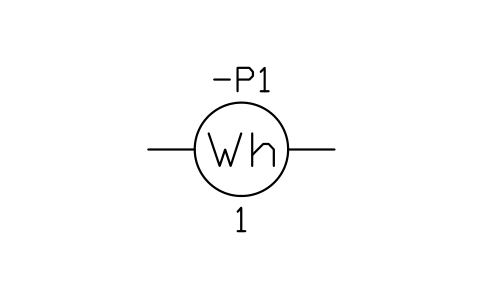

108개의 블록: 지시 계기와 기록 계기, 램프와 경보기, 접지와 모선, 도체·케이블·동축 케이블, 단자와 분기점, 플러그와 소켓, 케이블 종단과 접속함, 셀렉터와 크로스바 스위치.

버전 1.2 · 2026년 10월 25일 업데이트 · 무엇이 바뀌었는지 확인해 보세요

ZIP 다운로드브라우저에서 미리 보기

AutoCAD 2017 이하 버전을 쓰시나요? 2010 형식 다운로드

상업용을 포함해 자신의 프로젝트에서 자유롭게 사용하고 수정할 수 있습니다. ZIP에는 AutoCAD 2018 형식의 일반 DWG 파일 하나와 README가 들어 있으며 애드인이 필요 없습니다. 있는 그대로 제공되며 보증은 없습니다.

이 라이브러리로 그린 샘플 도면

관련 심볼 라이브러리

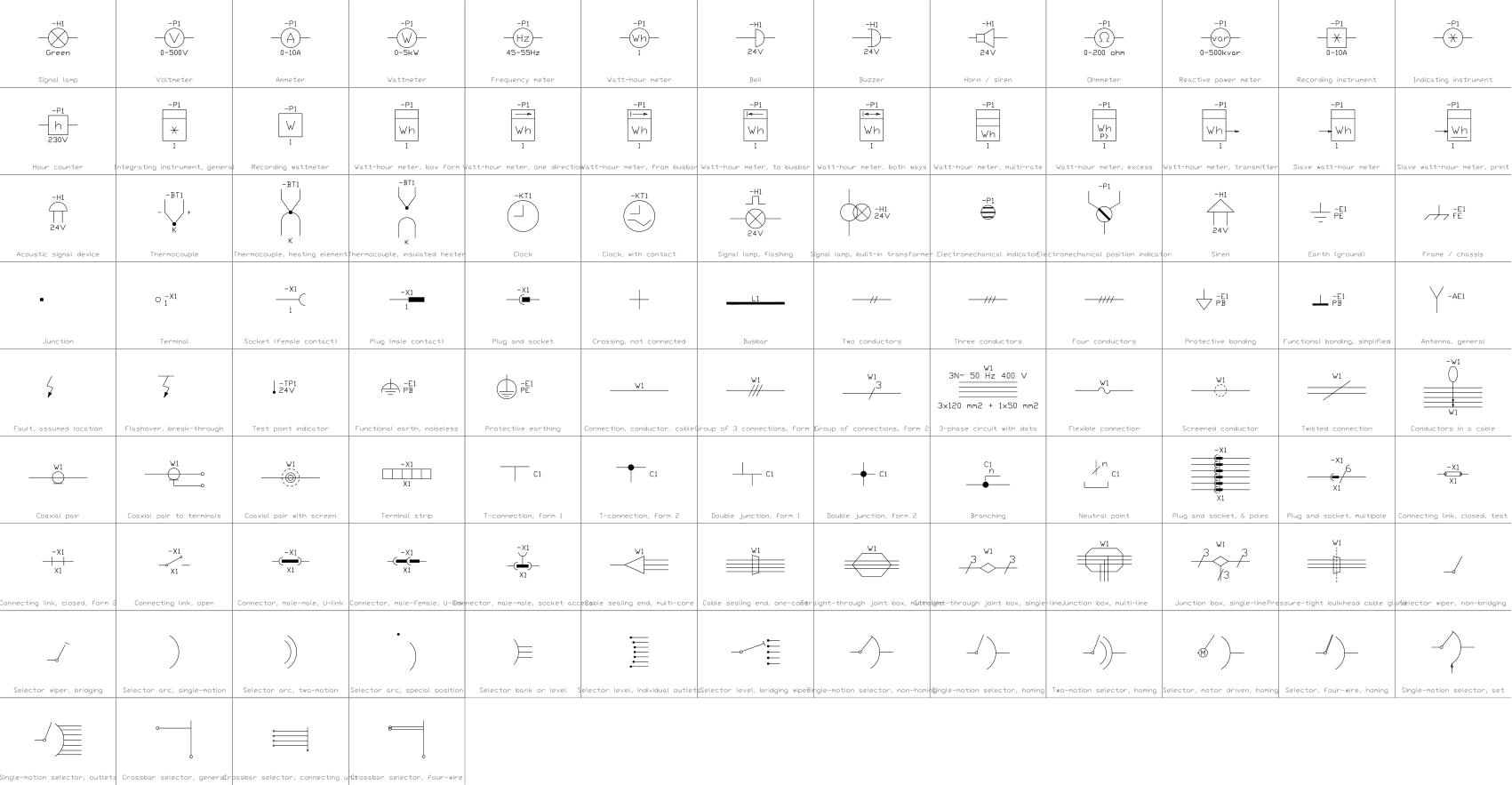

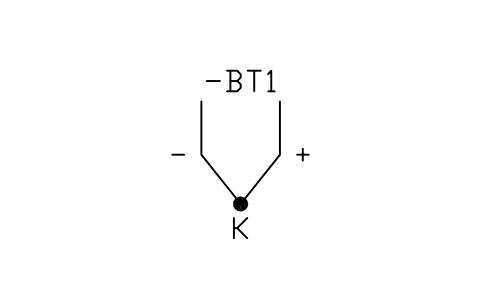

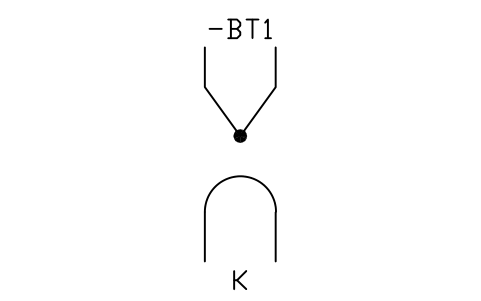

전체 심볼 108개

심볼 108개 중 108개

필요한 심볼이 없나요? 이름을 알려 주세요.

부품 목록을 위한 속성

모든 블록에는 보이는 TAG 속성과 심볼 옆에 표시되는 핵심 파라미터가 있습니다. 저항은 저항값, 차단기는 정격 전류, 트랜지스터는 형식, 모터는 정격 출력입니다. 나머지 파라미터(전압, 허용 오차, 차단 용량, 회전 속도, 주파수, 접점 번호 등)는 도면에는 보이지 않는 속성입니다.

거의 모든 블록에 MANUFACTURER와 PART_NO가 있고, 모든 블록에 심볼 이름을 담은 DESC 속성이 있습니다. 속성 편집기로 입력하거나, 여러 도면에서 Excel로 내보내 자재 명세서를 만들고 BlockSync로 변경 사항을 다시 기록할 수 있습니다.많은 기호에는 IEC 60617 항목 번호(STD_CLAUSE, 예: 07-13-06)와 규격 데이터베이스 번호(STD_REF, 예: S00288)가 보이지 않는 속성으로 들어 있어, 규격에서 기호를 찾거나 목록표에 넣을 수 있습니다.

라이브러리 사용법

  1. 파일의 압축을 풀고 DWG를 엽니다. 필요한 심볼을 자신의 도면에 복사하거나 디자인센터(ADCENTER)에서 블록을 끌어다 놓습니다.
  2. 블록을 삽입하고 5 mm 그리드에 스냅합니다. 삽입점이 단자 1이므로 심볼이 배선 끝에 정확히 놓입니다.
  3. 태그를 입력한 다음 블록을 더블 클릭(또는 EATTEDIT 실행)하여 정격, 형식, 부품 번호를 입력합니다.
  4. 심볼을 집계하거나 여러 도면의 속성을 목록으로 만들려면 BlockSync로 블록을 Excel로 내보내고 수정한 값을 다시 기록합니다.

버전별 변경 내용

버전 1.2 · 2026년 10월 25일
버전 1.1 · 2026년 10월 21일

조광기 기호를 IEC 60617의 도형에 맞췄습니다. 스위치 사선이 삼각형을 가로지릅니다.

새 기호 (1)

보호 접지
