Kann ich die Zeichnung für ein echtes Projekt verwenden?

Als Ausgangspunkt für Aufbau und Layer ja. Bemessungswerte, Einstellwerte und Kabelquerschnitte sind erfunden. Der Plan muss deshalb für Ihr Projekt geprüft und angepasst werden, bevor er für Planung oder Bau dient.

Warum sind die Layer farbig?

Farben und Linienstärken folgen den Layern: Hauptstromkreise sind rot und dick, Steuerung ist cyan, Signal ist grün. Die Plotstil-Tabelle im ZIP druckt alles schwarz und behält die Linienstärken, sodass Sie auch in Schwarzweiß plotten können.

Welche CAD-Programme öffnen die Dateien?

Zeichnung und Vorlage liegen im AutoCAD-2018-Format vor. AutoCAD 2018 und neuer öffnen sie, ebenso andere CAD-Programme, die dieses Format lesen. Der Browser-Viewer braucht keine Installation.

Ressourcen Grundriss-Symbole

Garten- und Landschaftspläne: DWG-Beispiele für einen Reihenhausgarten und einen Quartierspark, mit Bepflanzung und Spielplatz

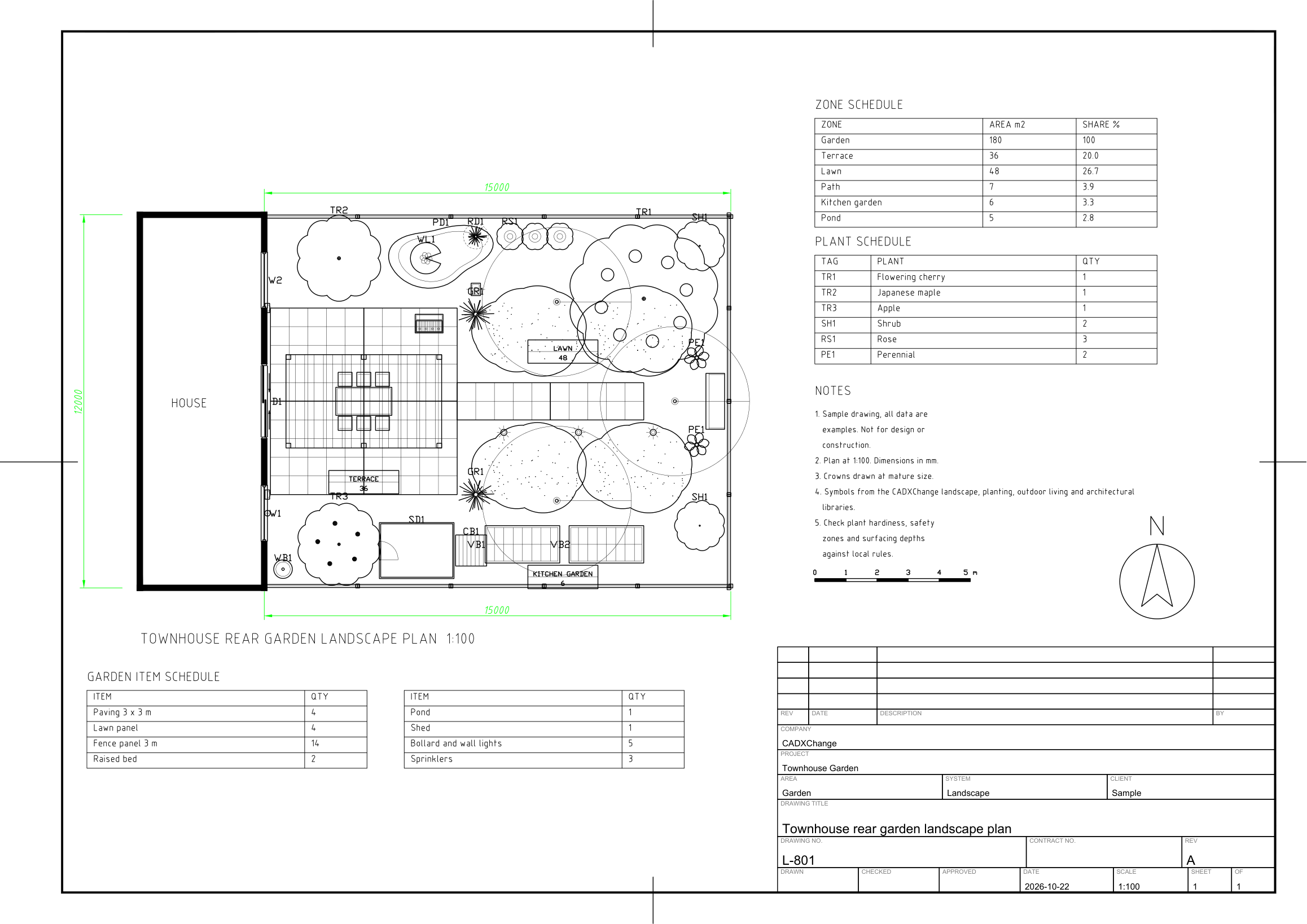

Zwei fertige Landschaftspläne. Der Reihenhausgarten (15 x 12 m, 1:100) beginnt an der Terrassentür des Hauses: eine gepflasterte Terrasse mit Pergola, Sechser-Essgruppe und Grill, Rasen beiderseits eines Trittsteinwegs, der an einer Bank endet, ein Teich mit Seerose und Schilf, ein Nutzgarten mit Hochbeeten, Komposter und Gerätehaus, dazu Zierkirsche, Ahorn, Apfelbaum, Sträucher, Rosen und Stauden, Zaunfelder, Poller- und Wandleuchten sowie Versenkregner mit Ventil. Der Quartierspark (40 x 24 m, 1:200) hat hinter einem Tor einen eingezäunten Spielplatz mit Spielkombination, Karussell und Sandkasten, ein Ballspielfeld mit Korb auf Fallschutzbelag, einen Picknickpavillon mit Tischen, Wege, Bänke, Leuchten, Abfallbehälter, ein WC-Häuschen, Fahrradständer und einen Trinkbrunnen, außerdem Hecken, Schattenbäume, eine Wiese und einen Regengarten. Beide Pläne haben Bemaßung, Zonenstempel mit Flächen, eine Zonenliste, eine Pflanzenliste, Hinweise, Nordpfeil, Maßstabsbalken und ein ausgefülltes Schriftfeld. Jedes Element ist ein Block in Originalgröße; Pflanzen, Geräte und Beläge tragen ihre Daten als Attribute.

Frei nutzbar und änderbar in eigenen Projekten, auch kommerziell. Das ZIP enthält die Beispielzeichnung, eine Vorlage, eine Plotstil-Tabelle und eine README; ein Add-in ist nicht nötig. Die Daten in der Zeichnung sind erfunden und nicht für Planung oder Bau gedacht. Ohne Gewähr.

Reihenhausgarten, 15 x 12 m

Maßstab 1:100: Terrasse mit Pergola und Essgruppe, Rasen mit Weg und Bank, Teich, Nutzgarten mit Hochbeeten und Gerätehaus, Bäume, Sträucher und Rosen, Zaun, Beleuchtung und Bewässerung, mit Zonen-, Pflanzen- und Ausstattungsliste.

ZIP herunterladen Im Browser ansehen

Version 1.0 · aktualisiert am 22. Oktober 2026

Quartierspark, 40 x 24 m

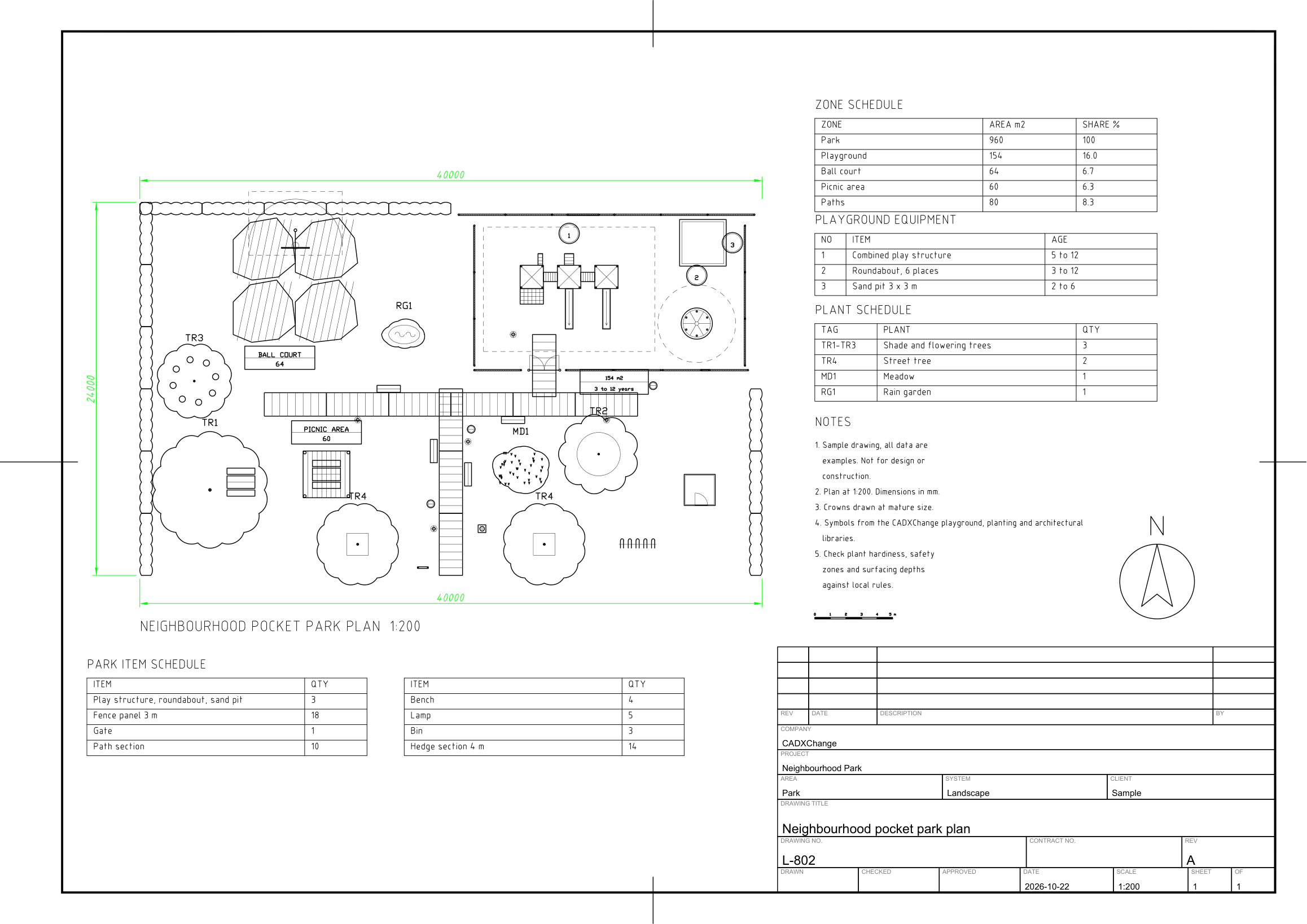

Maßstab 1:200: eingezäunter Spielplatz mit Spielkombination, Karussell und Sandkasten, Ballspielfeld, Picknickpavillon, Wege, Bänke, Leuchten, WC-Häuschen, Hecken, Bäume, Wiese und Regengarten, mit Zonen-, Geräte- und Pflanzenliste.

ZIP herunterladen Im Browser ansehen

Version 1.0 · aktualisiert am 22. Oktober 2026

Diese Beispielzeichnung verwendet

Die Symbole sind Blöcke aus unseren eigenen Bibliotheken, mit ausgefüllten Attributen. Blattrahmen und Schriftfeld stammen aus unserer ISO-A3-Schriftfeldvorlage. Laden Sie sie herunter, um eigene Pläne zu zeichnen.

Das steckt im ZIP

Garden-Courtyard-Plan-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format)
Park-Pocket-Plan-Sample.dwg
Beispielzeichnung (DWG, AutoCAD-2018-Format)
Architectural-Template-ISO-A3.dwt
Vorlage (DWT), auf der die Zeichnung entstanden ist
CADXChange-Monochrome.ctb
Plotstil-Tabelle (CTB), die alle Farben schwarz druckt
README.txt
README mit Layerliste und Hinweisen zur Nutzung

Jedes ZIP enthält seine eigene Zeichnung sowie die Vorlage, die Plotstiltabelle und die README.

Die Vorlage

Die Architekturvorlage enthält 10 Layer mit Farben, Linienstärken und Linientypen (Wände, Bodenbeläge, verdeckte Elemente, Stützenraster, Symbole, Fluchtwege, Kennzeichnungen, Bemaßung, Text und Hinweise), die Textstile ISO-2.5 bis ISO-5, den Bemaßungsstil ISO-25 und ein ISO-A3-Layout mit Schriftfeld und Änderungstabelle. Die Layernamen sind eine verbreitete Konvention, keine Norm; passen Sie sie an die Regeln Ihres Unternehmens an.

Definierte Layer

Alle Layer der Vorlage mit Farbe, Linienstärke und Linientyp und mit der Zahl der Objekte dieses Beispiels auf dem Layer. Layer, die das Beispiel nicht nutzt, sind trotzdem definiert und stehen für Ihre eigene Zeichnung bereit.

Layer	Farbe	Linienstärke	Linientyp	Verwendung	Reihenhausgarten, 15 x 12 m	Quartierspark, 40 x 24 m
Architektur-Layer
ARCH-WALL	7	0.50 mm	Continuous	Wände und Trennwände im Grundriss	7	hier nicht genutzt
ARCH-FLOOR	9	0.13 mm	Continuous	Bodenbeläge, Teppiche und Bodenmuster	hier nicht genutzt	hier nicht genutzt
ARCH-HIDDEN	8	0.18 mm	HIDDEN	Elemente über oder hinter der Schnittebene	hier nicht genutzt	hier nicht genutzt
ARCH-GRID	1	0.13 mm	DASHDOT	Stützenraster	hier nicht genutzt	hier nicht genutzt
SYMBOL	7	0.25 mm	Continuous	Symbole (der Layer der Symbolbibliotheken)	66	85
ARCH-ESCAPE	3	0.35 mm	DASHED	Fluchtwege	hier nicht genutzt	hier nicht genutzt
ARCH-TAG	7	0.18 mm	Continuous	Raum-, Tür- und Fensterkennzeichen	hier nicht genutzt	hier nicht genutzt
ARCH-DIM	3	0.18 mm	Continuous	Bemaßung	3	3
ARCH-TEXT	7	0.18 mm	Continuous	Allgemeiner Text und Tabellen	109	118
ARCH-NOTES	7	0.18 mm	Continuous	Hinweise und Legenden	11	11
Blatt- und Symbol-Layer
0	7	Standard	Continuous	Standard-Layer, leer lassen	hier nicht genutzt	hier nicht genutzt
FRAME	7	Standard	Continuous	Blattrahmen	5	5
TITLEBLOCK	7	Standard	Continuous	Schriftfeld und Änderungstabelle	1	1
VIEWPORT	8	Standard	Continuous	Layout-Ansichtsfensterrahmen (wird nicht geplottet)	2	2
DRAWING-AREA	8	Standard	Continuous	Grenze des Zeichenbereichs im Modellbereich (wird nicht geplottet)	2	2

Definierte Stile

Die Textstile, der Bemaßungsstil und die Linientypen, die die Vorlage definiert, damit Sie sie nicht in jeder neuen Zeichnung einrichten müssen.

Art	Name	Einstellungen
Textstil	ISO	isocp.shx, 15°, variable Höhe
Textstil	ISO-2.5	isocp.shx, 15°, 2.5 mm hoch
Textstil	ISO-3.5	isocp.shx, 15°, 3.5 mm hoch
Textstil	ISO-5	isocp.shx, 15°, 5 mm hoch
Textstil	TB-en	Arial, vom Schriftfeld verwendet
Bemaßungsstil	ISO-25	Text 2.5 mm, Pfeile 2.5 mm, Maßhilfslinien 1.25 mm über die Maßlinie hinaus und 0.625 mm vom Objekt entfernt, Maßlinienabstand 3.75 mm, 0 Nachkommastellen
Linientyp	Continuous	Volllinie
Linientyp	DASHED	Strichlinie
Linientyp	DASHDOT	Strichpunktlinie
Linientyp	CENTER	Mittellinie
Linientyp	PHANTOM	Strich-Zweipunkt-Linie
Linientyp	HIDDEN	Verdeckte Linie

Blatt- und Zeichnungseinrichtung

Wie das Blatt eingerichtet ist, damit Ihre eigenen Zeichnungen genauso drucken.

Blatt: ISO A3 quer, 420 × 297 mm.
Layout: Ein Layout namens ISO-A3, im Maßstab 1:1 auf randlosem A3-Papier geplottet, also ohne Druckerrand.
Rahmen: 20 mm vom linken Rand (Heftrand), 10 mm von den übrigen Rändern; der Zeichenbereich darin misst 390 × 277 mm.
Modellbereich: Einheiten sind Millimeter. Der Zeichenbereich wird 1:1 angezeigt, 1 mm in der Zeichnung ist also 1 mm auf dem Papier.
Schriftfeld: 160 × 79 mm unten rechts, oben mit einer vierzeiligen Änderungstabelle, darunter Felder für Firma, Projekt, Titel und Freigabe.
Schrifthöhe: 2,5 mm für Beschriftungen und Hinweise, 3,5 mm und 5 mm für Überschriften.
Linientypfaktor: 1, die Striche sind für das Plotten im Maßstab 1:1 bemessen.
Plotstil: Keiner gesetzt. Wählen Sie für Schwarzweißdrucke in der Seiteneinrichtung die CTB aus dem ZIP.

Reihenhausgarten, 15 x 12 m

Felder des Schriftfelds

Die Attribute des Schriftfelds. Doppelklicken Sie darauf, um sie auszufüllen, oder schreiben Sie sie mit BlockSync für einen ganzen Zeichnungssatz.

Attribut	Feld auf dem Blatt	Wert in diesem Beispiel
COMPANY	COMPANY	CADXChange
PROJECT	PROJECT	Townhouse Garden
AREA	AREA	Garden
SYSTEM	SYSTEM	Landscape
CLIENT	CLIENT	Sample
TITLE	DRAWING TITLE	Townhouse rear garden landscape plan
DRAWING_NO	DRAWING NO.	L-801
CONTRACT_NO	CONTRACT NO.	—
REV	REV	A
DRAWN	DRAWN	—
CHECKED	CHECKED	—
APPROVED	APPROVED	—
DATE	DATE	2026-10-22
SCALE	SCALE	1:100
SHEET	SHEET	1
SHEET_OF	OF	1

Änderungstabelle: R1 bis R4, jeweils mit REV, DATE, DESCRIPTION und BY (16 Attribute, in diesem Beispiel leer).

Blöcke in der Zeichnung

Die Betriebsmittelliste der Zeichnung: Blockname, Symbol und wie oft es platziert ist. Mit BlockSync exportieren Sie dieselbe Liste aus Ihren eigenen Zeichnungen.

Symbol	Block	Anzahl
Closeboard fence 3 m	POL_FENCE_PANEL	14
Paving, slabs 600 x 600, 3 x 3 m	POL_PAVING_3X3	4
Rasenfläche, 4000 x 3000	PLT_LAWN_4000X3000	4
Pop-up sprinkler	POL_SPRINKLER_POP	3
Bollard light	POL_LIGHT_BOLLARD	3
Rose, 800	PLT_ROSE_800	3
Zone tag	POL_ZONE_TAG	3
Festverglasung, 1800	ARCH_WINDOW_FIXED_1800	2
Wall light	POL_LIGHT_WALL	2
Garden path 1200 x 3000	POL_PATH_1200	2
Strauch, rund, 1500	PLT_SHRUB_ROUND_1500	2
Ziergras, 1200	PLT_GRASS_1200	2
Staudengruppe, 800	PLT_PERENNIAL_800	2
Hochbeet, 1200 x 2400	PLT_RAISED_BED_1200X2400	2
Glasschiebetür, Terrasse, 2400	ARCH_DOOR_SLIDING_GLASS	1
Pergola 5 x 3 m	POL_PERGOLA_5X3	1
Dining table, 6 seats 1800 x 900	POL_TABLE_6	1
Built-in grill 900 x 600	POL_GRILL_900	1
Garden tap	POL_HOSE_BIB	1
Garden bench, backed 1800	POL_BENCH_1800	1
Irrigation valve box	POL_IRRIGATION_VALVE	1
Baum, blühend, 4500	PLT_TREE_FLOWERING_4500	1
Kleiner Zierbaum, 2500	PLT_TREE_SMALL_2500	1
Baum, Obstbaum, 2500	PLT_TREE_FRUIT_2500	1
Gartenteich, naturnah	LAN_POND	1
Seerose, 1000	PLT_WATER_LILY_1000	1
Schilfgruppe, 800	PLT_REED_800	1
Komposter, 1000	PLT_COMPOST_BIN_1000	1
Gartenhaus 2400 x 1800	LAN_SHED_2400X1800	1
Regentonne, 600	PLT_WATER_BUTT_600	1
Nordpfeil	ARCH_NORTH_ARROW	1
Maßstabsleiste, 5 m	ARCH_SCALE_BAR	1

Betriebsmittelliste

Eine Zeile je platziertem Symbol, aus den Attributen der Blöcke in der Zeichnung gelesen: was auf dem Blatt steht und welche Listenattribute ausgefüllt, aber nicht sichtbar sind. Mit BlockSync exportieren Sie dieselben Attribute aus Ihren eigenen Zeichnungen.

Kennzeichen	Beschreibung	Auf dem Blatt sichtbar	Ausgefüllt, nicht sichtbar
D1	Glasschiebetür, Terrasse, 2400ARCH_DOOR_SLIDING_GLASS		WIDTH_MM = 2400HEIGHT_MM = 2100DOOR_TYPE = Sliding glass doorMATERIAL = TimberFIRE_RATING = NoneFINISH = PaintedHARDWARE_SET = HS-1
W1	Festverglasung, 1800ARCH_WINDOW_FIXED_1800		WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
W2	Festverglasung, 1800ARCH_WINDOW_FIXED_1800		WIDTH_MM = 1800HEIGHT_MM = 1350GLAZING = Double, low-E
TR1	Baum, blühend, 4500PLT_TREE_FLOWERING_4500		BOTANICAL_NAME = Prunus serrulataCOMMON_NAME = Japanese flowering cherrySIZE = 4500 mmHEIGHT_M = 6.0PLANTING_SIZE = Container 150 LQTY = 1
TR2	Kleiner Zierbaum, 2500PLT_TREE_SMALL_2500		BOTANICAL_NAME = Acer palmatumCOMMON_NAME = Japanese mapleSIZE = 2500 mmHEIGHT_M = 3.0PLANTING_SIZE = Container 90 LQTY = 1
TR3	Baum, Obstbaum, 2500PLT_TREE_FRUIT_2500		BOTANICAL_NAME = Malus domesticaCOMMON_NAME = AppleSIZE = 2500 mmHEIGHT_M = 5.0PLANTING_SIZE = Container 150 LQTY = 1
SH1	Strauch, rund, 1500PLT_SHRUB_ROUND_1500		BOTANICAL_NAME = Viburnum tinusCOMMON_NAME = LaurustinusSIZE = 1500 mmHEIGHT_M = 1.8PLANTING_SIZE = Container 10 LQTY = 1
SH1	Strauch, rund, 1500PLT_SHRUB_ROUND_1500		BOTANICAL_NAME = Viburnum tinusCOMMON_NAME = LaurustinusSIZE = 1500 mmHEIGHT_M = 1.8PLANTING_SIZE = Container 10 LQTY = 1
RS1	Rose, 800PLT_ROSE_800		BOTANICAL_NAME = Rosa 'Iceberg'COMMON_NAME = RoseSIZE = 800 mmHEIGHT_M = 0.9PLANTING_SIZE = Container 5 LSPACING_MM = 800QTY = 1
GR1	Ziergras, 1200PLT_GRASS_1200		BOTANICAL_NAME = Stipa tenuissimaCOMMON_NAME = Mexican feather grassSIZE = 1200 mmHEIGHT_M = 0.6PLANTING_SIZE = Container 3 LQTY = 1
GR1	Ziergras, 1200PLT_GRASS_1200		BOTANICAL_NAME = Stipa tenuissimaCOMMON_NAME = Mexican feather grassSIZE = 1200 mmHEIGHT_M = 0.6PLANTING_SIZE = Container 3 LQTY = 1
PE1	Staudengruppe, 800PLT_PERENNIAL_800		BOTANICAL_NAME = Echinacea purpureaCOMMON_NAME = ConeflowerSIZE = 800 mmHEIGHT_M = 0.8PLANTING_SIZE = Container 3 LQTY = 1
PE1	Staudengruppe, 800PLT_PERENNIAL_800		BOTANICAL_NAME = Echinacea purpureaCOMMON_NAME = ConeflowerSIZE = 800 mmHEIGHT_M = 0.8PLANTING_SIZE = Container 3 LQTY = 1
PD1	Gartenteich, naturnahLAN_POND	DESIGNATION = PD1	SIZE = 3.4 x 2.0 mMATERIAL = Butyl linerFINISH = OiledQTY = 1
WL1	Seerose, 1000PLT_WATER_LILY_1000		BOTANICAL_NAME = Nymphaea albaCOMMON_NAME = White water lilySIZE = 1000 mmHEIGHT_M = 0.8PLANTING_SIZE = Aquatic basketQTY = 1
RD1	Schilfgruppe, 800PLT_REED_800		BOTANICAL_NAME = Phragmites australisCOMMON_NAME = Common reedSIZE = 800 mmHEIGHT_M = 2.0PLANTING_SIZE = Aquatic basketQTY = 1
VB1	Hochbeet, 1200 x 2400PLT_RAISED_BED_1200X2400		BOTANICAL_NAME = Vegetables, seasonalCOMMON_NAME = Raised vegetable bedSIZE = 1200 mmHEIGHT_M = 0.45QTY = 1
VB2	Hochbeet, 1200 x 2400PLT_RAISED_BED_1200X2400		BOTANICAL_NAME = Vegetables, seasonalCOMMON_NAME = Raised vegetable bedSIZE = 1200 mmHEIGHT_M = 0.45QTY = 1
CB1	Komposter, 1000PLT_COMPOST_BIN_1000		BOTANICAL_NAME = Echinacea purpureaCOMMON_NAME = Compost binSIZE = 1000 mmHEIGHT_M = 0.9QTY = 1
SD1	Gartenhaus 2400 x 1800LAN_SHED_2400X1800	DESIGNATION = SD1	SIZE = 2400 x 1800 mmMATERIAL = TimberFINISH = PaintedQTY = 1
WB1	Regentonne, 600PLT_WATER_BUTT_600		BOTANICAL_NAME = Echinacea purpureaCOMMON_NAME = Water buttSIZE = 600 mmHEIGHT_M = 1.0QTY = 1

Hersteller, Typ und Bemerkungen sind bei allen Blöcken leer und warten auf Ihre Daten. Die Werte sind Beispiele.
