RecursosSímbolos de diagramas unifilaresEsquema unifilar de una subestación
Doble barra
Un cuadro de 10 kV con dos barras, cada una dividida en sección I y sección II por un interruptor de seccionamiento. Dos entradas, un acoplamiento entre las barras, cada celda conectada a ambas barras con dos seccionadores y cuatro salidas.
De uso y modificación libres en tus proyectos, también comerciales. El ZIP incluye el dibujo de ejemplo, una plantilla, una tabla de estilos de trazado y un README; no hace falta ningún complemento. Los datos del dibujo son inventados, así que no sirve para diseño ni construcción. Se ofrece tal cual, sin garantía. Condiciones de uso de la biblioteca (CXL-1.0)
Versión 1.0 · actualizada el 20 de octubre de 2026
Este ejemplo usa estos recursos
Los símbolos son bloques de nuestras propias bibliotecas, con sus atributos rellenados. El marco y el cajetín proceden de nuestra plantilla de cajetín ISO A3. Descárgalos para dibujar tus propios esquemas.
Las capas, los estilos y la configuración de la hoja son los mismos en todos los dibujos de la serie; se describen en la página de la serie: Esquema unifilar de una subestación
Campos del cajetín
Los atributos del cajetín. Haz doble clic para rellenarlos, o escríbelos para un juego completo de dibujos con BlockSync.
| Atributo | Campo en la hoja | Valor en este ejemplo |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | 10/0.4 kV Distribution Substation |
| AREA | AREA | Substation |
| SYSTEM | SYSTEM | 10 kV |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Single-line diagram, double busbar |
| DRAWING_NO | DRAWING NO. | E-002 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-20 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Tabla de revisiones: de R1 a R4, cada una con REV, DATE, DESCRIPTION y BY (16 atributos, vacíos en este ejemplo).
Bloques del dibujo
La lista de equipos del dibujo: nombre del bloque, símbolo y cuántas veces aparece. BlockSync exporta la misma lista de tus propios dibujos.
| Símbolo | Bloque | Cantidad |
|---|---|---|

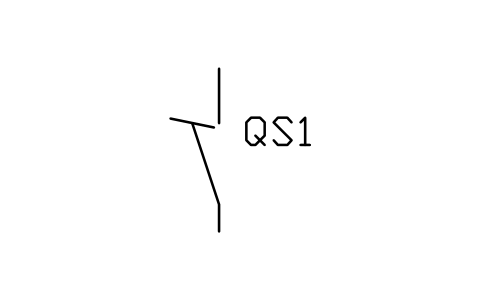

 Seccionador | PWR_DISCONNECTOR | 14 |

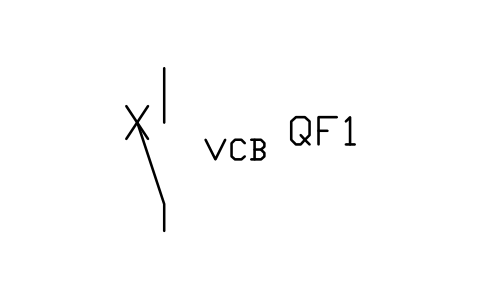

 Interruptor automático de vacío | PWR_CB_VCB | 9 |

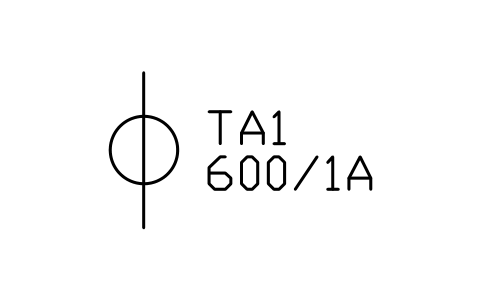

 Transformador de intensidad | PWR_CT | 6 |

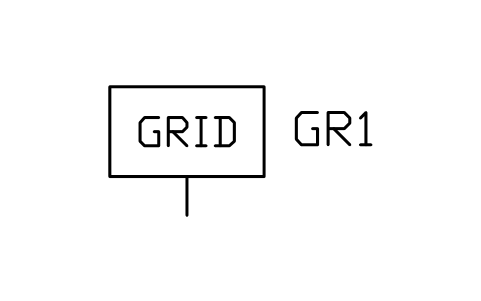

 Acometida de red (fuente de la compañía) | PWR_GRID | 2 |

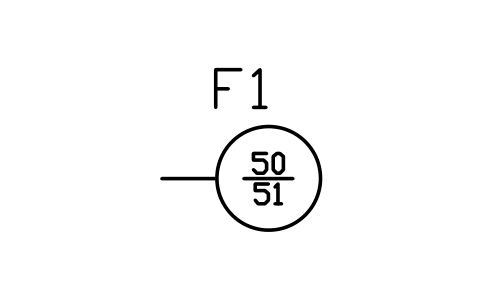

 Relé de sobreintensidad (50/51) | PWR_R_5051 | 2 |

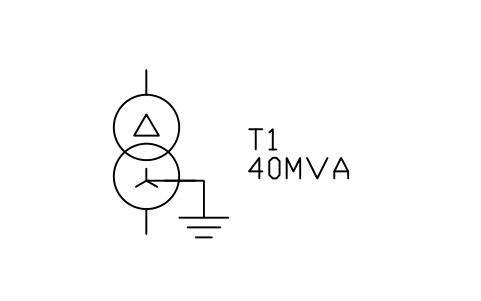

 Transformador triángulo-estrella, neutro a tierra | PWR_TX_DYN | 2 |

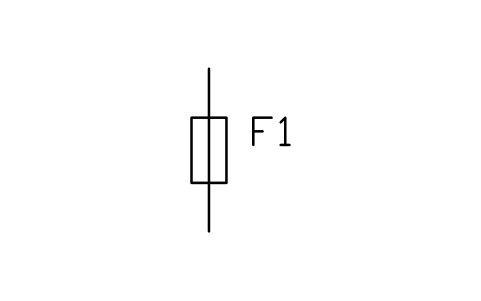

 Fusible | PWR_FUSE | 1 |

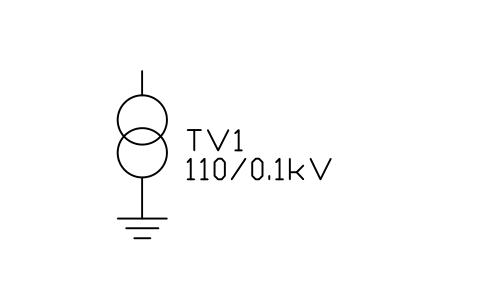

 Transformador de tensión | PWR_VT | 1 |

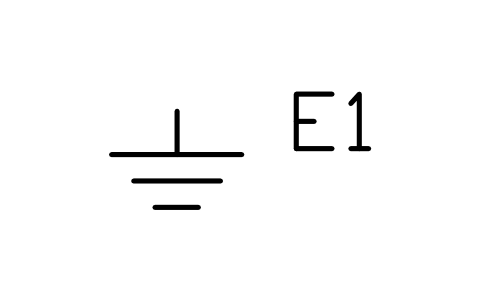

 Tierra | PWR_EARTH | 1 |

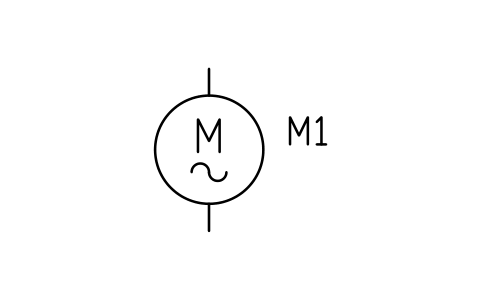

 Motor de inducción | PWR_MOTOR_IM | 1 |

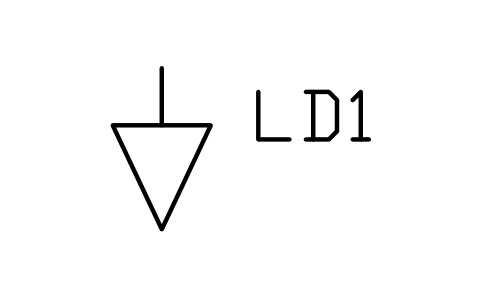

 Carga (estática) | PWR_LOAD | 1 |
Lista de equipos
Una fila por cada símbolo colocado, leída de los atributos de los bloques del dibujo: lo que se muestra en la hoja y los atributos de la lista que están rellenados pero no se ven. BlockSync exporta estos mismos atributos de tus propios dibujos.
| Identificador | Descripción | Se muestra en la hoja | Rellenado, no se muestra |
|---|---|---|---|
| QF4 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| QF5 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| G1 | Acometida de red (fuente de la compañía)PWR_GRID | RATING = 250 MVA | VOLTAGE_KV = 10 |
| QF1 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA1 | Transformador de intensidadPWR_CT | RATIO = 400/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| QS11 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS12 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| F1 | Relé de sobreintensidad (50/51)PWR_R_5051 | FUNCTION = OC / EF | SETTING = I> 1.2 In, 0.3 s; I>> 8 In, 0.1 sTRIPS = QF1CT_INPUT = TA1 |
| G2 | Acometida de red (fuente de la compañía)PWR_GRID | RATING = 250 MVA | VOLTAGE_KV = 10 |
| QF2 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA2 | Transformador de intensidadPWR_CT | RATIO = 400/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| QS21 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS22 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| F2 | Relé de sobreintensidad (50/51)PWR_R_5051 | FUNCTION = OC / EF | SETTING = I> 1.2 In, 0.3 s; I>> 8 In, 0.1 sTRIPS = QF2CT_INPUT = TA2 |
| QS31 | SeccionadorPWR_DISCONNECTOR | RATED_KV = 12 kV | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual |
| QF3 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| QS32 | SeccionadorPWR_DISCONNECTOR | RATED_KV = 12 kV | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual |
| FU1 | FusiblePWR_FUSE | RATED_KV = 12 kV | RATED_CURRENT_A = 6BREAKING_KA = 50CHARACTERISTIC = Current limiting |
| TV1 | Transformador de tensiónPWR_VT | RATIO = 10/0.1 kV | CLASS = 0.5BURDEN_VA = 50WINDINGS = 2RATED_KV = 12 |
| E1 | TierraPWR_EARTH | EARTH_TYPE = PE | |
| QS101 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS102 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QF10 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA10 | Transformador de intensidadPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| T1 | Transformador triángulo-estrella, neutro a tierraPWR_TX_DYN | RATING_MVA = 1.6 MVA | VOLTAGE_RATIO = 10/0.4 kVVECTOR_GROUP = Dyn11IMPEDANCE_PCT = 6TAP_RANGE = +/-2x2.5%COOLING = ONANNEUTRAL_EARTHING = Solid |
| QS111 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS112 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QF11 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA11 | Transformador de intensidadPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| T2 | Transformador triángulo-estrella, neutro a tierraPWR_TX_DYN | RATING_MVA = 1.6 MVA | VOLTAGE_RATIO = 10/0.4 kVVECTOR_GROUP = Dyn11IMPEDANCE_PCT = 6TAP_RANGE = +/-2x2.5%COOLING = ONANNEUTRAL_EARTHING = Solid |
| QS121 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS122 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QF12 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA12 | Transformador de intensidadPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| M1 | Motor de inducciónPWR_MOTOR_IM | POWER_KW = 800 kW | VOLTAGE = 10 kVPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Compressor K-101 |
| QS131 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QS132 | SeccionadorPWR_DISCONNECTOR | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual | |
| QF13 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA13 | Transformador de intensidadPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| L1 | Carga (estática)PWR_LOAD | POWER_KW = 2500 kW | VOLTAGE = 10 kVPOWER_FACTOR = 0.95SERVICE = To substation SS-2 |
Fabricante, modelo y observaciones están vacíos en todos los bloques, listos para tus datos. Los valores son ejemplos.
