Barra simple
Una barra de 10 kV alimenta dos transformadores de 1,6 MVA y un transformador de tensión; el cuadro de 0,4 kV tiene dos secciones unidas por un acoplamiento y ocho salidas.
De uso y modificación libres en tus proyectos, también comerciales. El ZIP incluye el dibujo de ejemplo, una plantilla, una tabla de estilos de trazado y un README; no hace falta ningún complemento. Los datos del dibujo son inventados, así que no sirve para diseño ni construcción. Se ofrece tal cual, sin garantía. Condiciones de uso de la biblioteca (CXL-1.0)
Versión 1.0 · actualizada el 20 de octubre de 2026
Este ejemplo usa estos recursos
Los símbolos son bloques de nuestras propias bibliotecas, con sus atributos rellenados. El marco y el cajetín proceden de nuestra plantilla de cajetín ISO A3. Descárgalos para dibujar tus propios esquemas.
Las capas, los estilos y la configuración de la hoja son los mismos en todos los dibujos de la serie; se describen en la página de la serie: Esquema unifilar de una subestación
Campos del cajetín
Los atributos del cajetín. Haz doble clic para rellenarlos, o escríbelos para un juego completo de dibujos con BlockSync.
| Atributo | Campo en la hoja | Valor en este ejemplo |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | 10/0.4 kV Distribution Substation |
| AREA | AREA | Substation |
| SYSTEM | SYSTEM | 10 kV / 0.4 kV |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Single-line diagram |
| DRAWING_NO | DRAWING NO. | E-001 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-20 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
Tabla de revisiones: de R1 a R4, cada una con REV, DATE, DESCRIPTION y BY (16 atributos, vacíos en este ejemplo).
Bloques del dibujo
La lista de equipos del dibujo: nombre del bloque, símbolo y cuántas veces aparece. BlockSync exporta la misma lista de tus propios dibujos.
| Símbolo | Bloque | Cantidad |
|---|---|---|

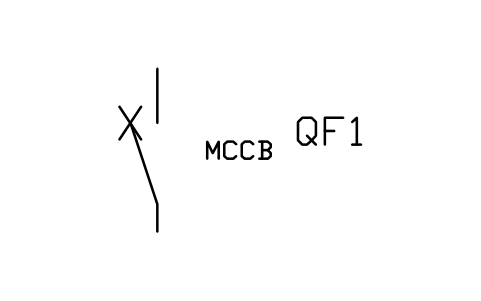

 Interruptor automático de caja moldeada | PWR_LV_MCCB | 8 |
 Motor de inducción | PWR_MOTOR_IM | 4 |
 Interruptor automático de vacío | PWR_CB_VCB | 3 |
 Transformador de intensidad | PWR_CT | 3 |
 Relé de sobreintensidad (50/51) | PWR_R_5051 | 3 |
 Carga (estática) | PWR_LOAD | 3 |
 Transformador triángulo-estrella, neutro a tierra | PWR_TX_DYN | 2 |

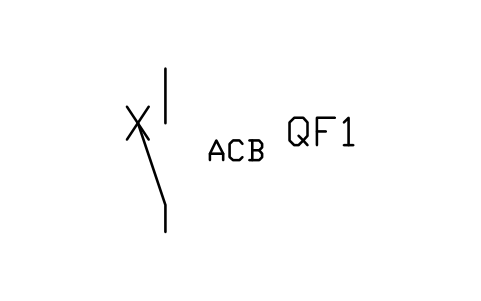

 Interruptor automático de aire | PWR_CB_ACB | 2 |
 Acometida de red (fuente de la compañía) | PWR_GRID | 1 |
 Seccionador | PWR_DISCONNECTOR | 1 |
 Fusible | PWR_FUSE | 1 |
 Transformador de tensión | PWR_VT | 1 |
 Tierra | PWR_EARTH | 1 |

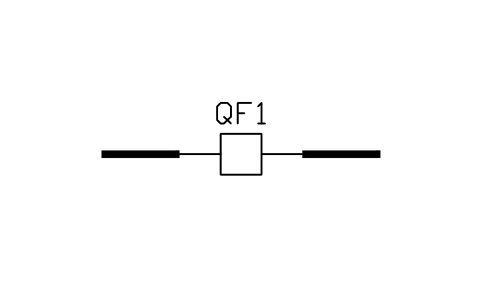

 Interruptor de acoplamiento de barras | PWR_BUS_TIE | 1 |

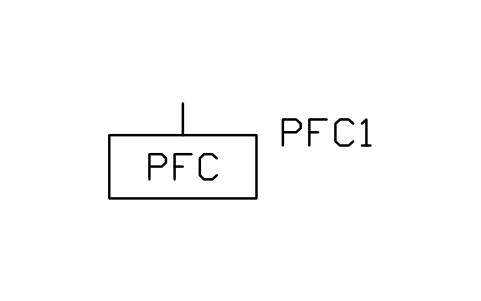

 Corrección del factor de potencia | PWR_LV_PFC | 1 |
Lista de equipos
Una fila por cada símbolo colocado, leída de los atributos de los bloques del dibujo: lo que se muestra en la hoja y los atributos de la lista que están rellenados pero no se ven. BlockSync exporta estos mismos atributos de tus propios dibujos.
| Identificador | Descripción | Se muestra en la hoja | Rellenado, no se muestra |
|---|---|---|---|
| G1 | Acometida de red (fuente de la compañía)PWR_GRID | RATING = 250 MVA | VOLTAGE_KV = 10 |
| QS1 | SeccionadorPWR_DISCONNECTOR | RATED_KV = 12 kV | RATED_CURRENT_A = 630SHORT_TIME_KA = 25EARTHING_SWITCH = NoMECHANISM = Manual |
| QF1 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA1 | Transformador de intensidadPWR_CT | RATIO = 200/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| F1 | Relé de sobreintensidad (50/51)PWR_R_5051 | FUNCTION = OC / EF | SETTING = I> 1.2 In, 0.3 s; I>> 8 In, 0.1 sTRIPS = QF1CT_INPUT = TA1 |
| QF2 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA2 | Transformador de intensidadPWR_CT | RATIO = 100/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| T1 | Transformador triángulo-estrella, neutro a tierraPWR_TX_DYN | RATING_MVA = 1.6 MVA | VOLTAGE_RATIO = 10/0.4 kVVECTOR_GROUP = Dyn11IMPEDANCE_PCT = 6TAP_RANGE = +/-2x2.5%COOLING = ONANNEUTRAL_EARTHING = Solid |
| QF4 | Interruptor automático de airePWR_CB_ACB | RATED_KV = 0.69 kV | RATED_CURRENT_A = 2500BREAKING_KA = 50INTERRUPTER = AirMECHANISM = Motor-charged springCONTROL_VOLTAGE = 110 V DC |
| F2 | Relé de sobreintensidad (50/51)PWR_R_5051 | FUNCTION = OC / EF | SETTING = I> 1.1 In, 0.4 s; I>> 7 In, 0.1 sTRIPS = QF2CT_INPUT = TA2 |
| QF3 | Interruptor automático de vacíoPWR_CB_VCB | RATED_KV = 12 kV | RATED_CURRENT_A = 630BREAKING_KA = 25INTERRUPTER = VacuumMECHANISM = SpringCONTROL_VOLTAGE = 110 V DC |
| TA3 | Transformador de intensidadPWR_CT | RATIO = 100/1 A | CLASS = 5P20BURDEN_VA = 15CORES = 2RATED_KV = 12 |
| T2 | Transformador triángulo-estrella, neutro a tierraPWR_TX_DYN | RATING_MVA = 1.6 MVA | VOLTAGE_RATIO = 10/0.4 kVVECTOR_GROUP = Dyn11IMPEDANCE_PCT = 6TAP_RANGE = +/-2x2.5%COOLING = ONANNEUTRAL_EARTHING = Solid |
| QF5 | Interruptor automático de airePWR_CB_ACB | RATED_KV = 0.69 kV | RATED_CURRENT_A = 2500BREAKING_KA = 50INTERRUPTER = AirMECHANISM = Motor-charged springCONTROL_VOLTAGE = 110 V DC |
| F3 | Relé de sobreintensidad (50/51)PWR_R_5051 | FUNCTION = OC / EF | SETTING = I> 1.1 In, 0.4 s; I>> 7 In, 0.1 sTRIPS = QF3CT_INPUT = TA3 |
| FU1 | FusiblePWR_FUSE | RATED_KV = 12 kV | RATED_CURRENT_A = 6BREAKING_KA = 50CHARACTERISTIC = Current limiting |
| TV1 | Transformador de tensiónPWR_VT | RATIO = 10/0.1 kV | CLASS = 0.5BURDEN_VA = 50WINDINGS = 2RATED_KV = 12 |
| E1 | TierraPWR_EARTH | EARTH_TYPE = PE | |
| QF6 | Interruptor de acoplamiento de barrasPWR_BUS_TIE | VOLTAGE_KV = 0.4 | RATED_CURRENT_A = 2000CONDUCTOR = Copper busbarSHORT_CIRCUIT_KA = 50 |
| QM11 | Interruptor automático de caja moldeadaPWR_LV_MCCB | RATED_CURRENT_A = 125 A | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| M1 | Motor de inducciónPWR_MOTOR_IM | POWER_KW = 30 kW | VOLTAGE = 400 VPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Feed pump P-101 |
| QM12 | Interruptor automático de caja moldeadaPWR_LV_MCCB | RATED_CURRENT_A = 125 A | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| M2 | Motor de inducciónPWR_MOTOR_IM | POWER_KW = 75 kW | VOLTAGE = 400 VPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Cooling fan F-201 |
| QM13 | Interruptor automático de caja moldeadaPWR_LV_MCCB | RATED_CURRENT_A = 125 A | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| L1 | Carga (estática)PWR_LOAD | POWER_KW = 20 kW | VOLTAGE = 400 VPOWER_FACTOR = 0.95SERVICE = Lighting LP-1 |
| QM14 | Interruptor automático de caja moldeadaPWR_LV_MCCB | RATED_CURRENT_A = 125 A | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| C1 | Corrección del factor de potenciaPWR_LV_PFC | RATED_CURRENT_A = 100 kvar | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| QM15 | Interruptor automático de caja moldeadaPWR_LV_MCCB | RATED_CURRENT_A = 125 A | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| M3 | Motor de inducciónPWR_MOTOR_IM | POWER_KW = 55 kW | VOLTAGE = 400 VPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Compressor K-301 |
| QM16 | Interruptor automático de caja moldeadaPWR_LV_MCCB | RATED_CURRENT_A = 125 A | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| L2 | Carga (estática)PWR_LOAD | POWER_KW = 40 kW | VOLTAGE = 400 VPOWER_FACTOR = 0.95SERVICE = Heating HP-1 |
| QM17 | Interruptor automático de caja moldeadaPWR_LV_MCCB | RATED_CURRENT_A = 125 A | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| L3 | Carga (estática)PWR_LOAD | POWER_KW = 60 kW | VOLTAGE = 400 VPOWER_FACTOR = 0.95SERVICE = Process PP-1 |
| QM18 | Interruptor automático de caja moldeadaPWR_LV_MCCB | RATED_CURRENT_A = 125 A | VOLTAGE = 400 VBREAKING_KA = 36TRIP_UNIT = Thermal-magneticPOLES = 3 |
| M4 | Motor de inducciónPWR_MOTOR_IM | POWER_KW = 37 kW | VOLTAGE = 400 VPOWER_FACTOR = 0.85STARTING = Star-deltaSERVICE = Mixer A-401 |
Fabricante, modelo y observaciones están vacíos en todos los bloques, listos para tus datos. Los valores son ejemplos.
