水位制御ロジック
ポンプ場の水位制御です。水位のラッチ、自動・手動の起動、過負荷の反転、運転指令、10 秒遅延付きの運転確認の監視、保持するアラーム、1 日の起動回数カウンターを描いています。
ご自身のプロジェクトで自由に使用・編集できます（商用も可）。ZIP にはサンプル図面、テンプレート、印刷スタイルテーブル、README が入っています。アドインは不要です。図面のデータは架空のもので、設計や施工には使えません。現状のまま提供し、保証はありません。 ライブラリ利用条件(CXL-1.0)
バージョン 1.0 · 2026年10月21日 更新
このサンプルで使っているリソース
図面のシンボルはすべて当サイトのライブラリのブロックで、属性も入力済みです。図枠と表題欄は、ISO A3 の表題欄テンプレートを使っています。ダウンロードして、ご自身の図面づくりにお使いください。
画層、スタイル、シート設定はシリーズのどの図面も共通です。説明はシリーズのページにあります： ロジック図と PLC 配線図
表題欄の項目
表題欄の属性です。ダブルクリックして記入するか、BlockSync で図面一式にまとめて書き込めます。
| 属性 | 図面上の項目 | このサンプルの値 |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Pump Station Control |
| AREA | AREA | Pump station |
| SYSTEM | SYSTEM | 24 V DC |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Level control logic diagram |
| DRAWING_NO | DRAWING NO. | E-401 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-21 |
| SCALE | SCALE | NTS |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 1 |
改訂表：R1〜R4 の各行に REV、DATE、DESCRIPTION、BY（計 16 属性、このサンプルでは空欄）。

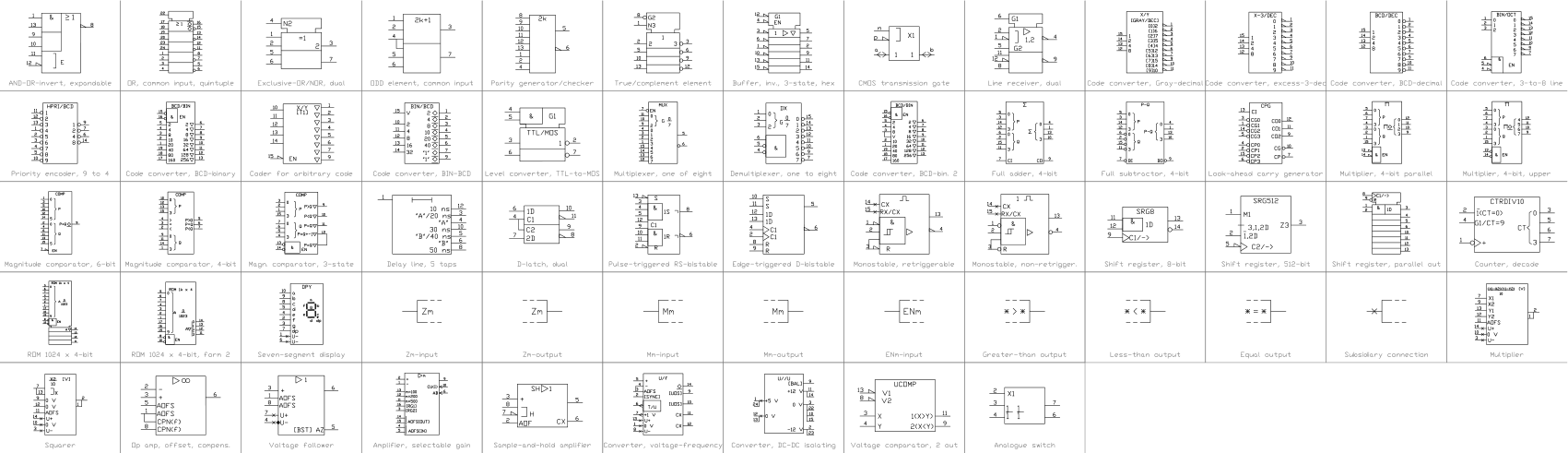

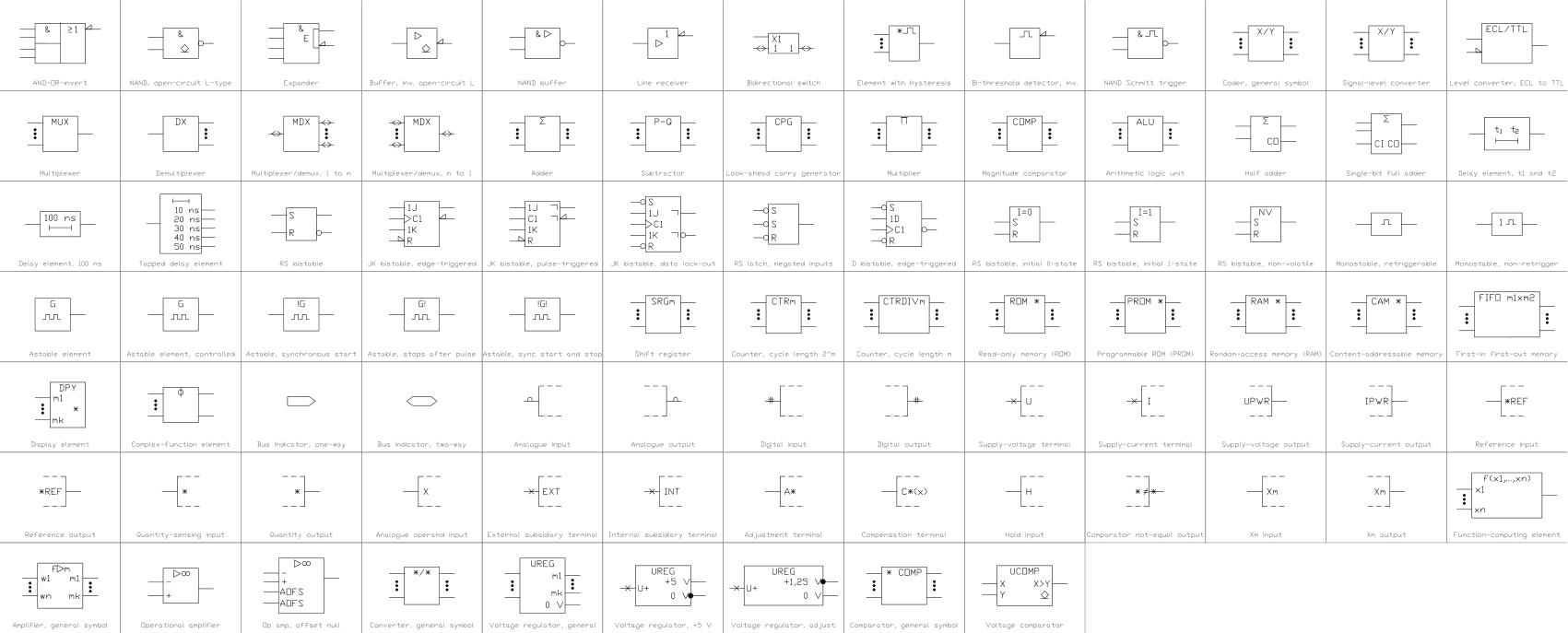

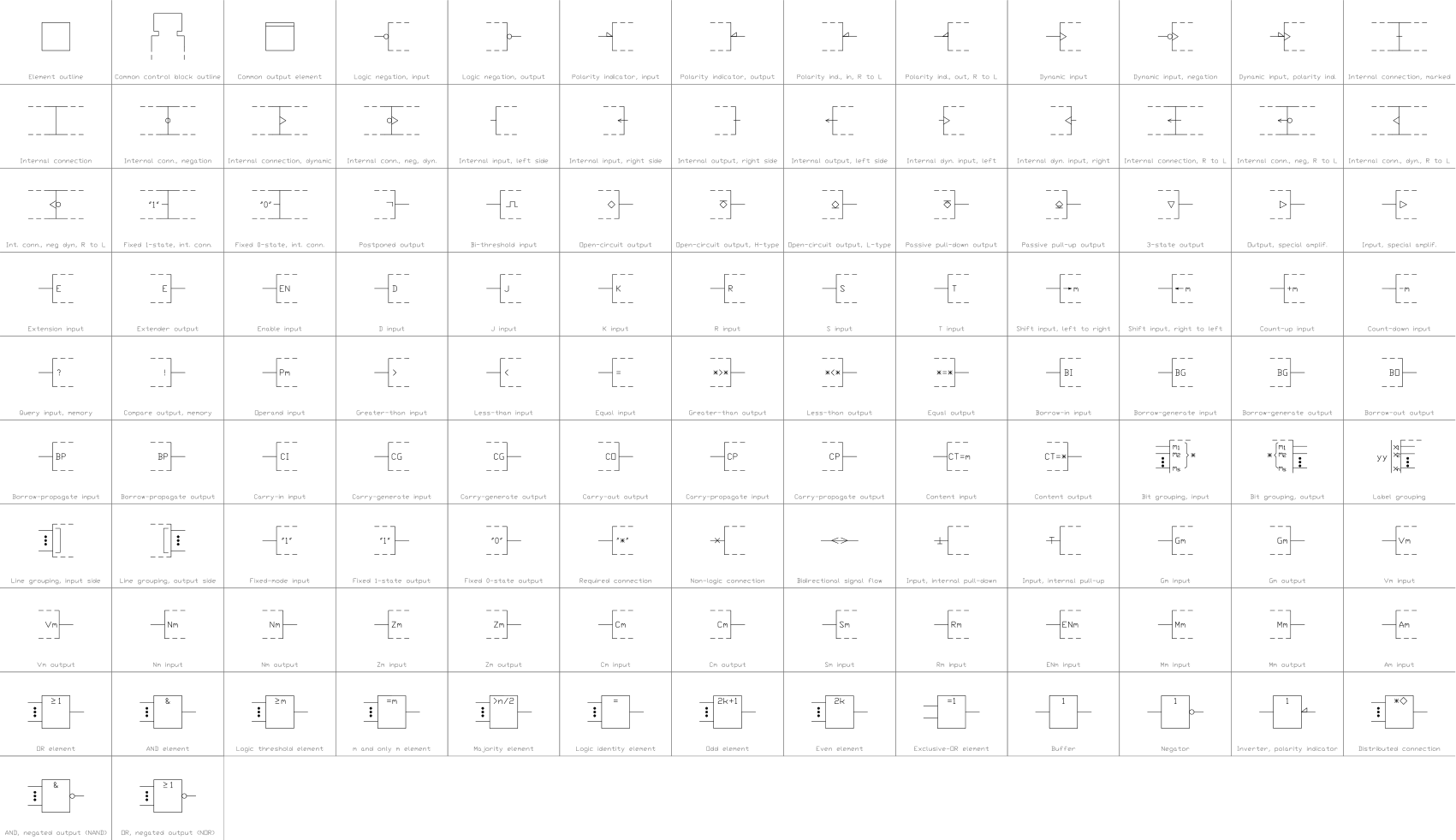

図面内のブロック
この図面の機器リストです。ブロック名、シンボル、配置数を示します。BlockSync を使うと、ご自身の図面から同じリストを書き出せます。
| シンボル | ブロック名 | 配置数 |
|---|---|---|
 RS双安定 | LGC_S01659_RS_BISTABLE | 2 |
 ANDエレメント | LGB_S01567_AND_ELEMENT | 2 |
 ORエレメント | LGB_S01566_OR_ELEMENT | 1 |
 ネゲータ | LGB_S01576_NEGATOR | 1 |
 排他的ORエレメント | LGB_S01574_EXCLUSIVE_OR_ELEMENT | 1 |
 単安定(再トリガ不可) | LGC_S01675_MONOSTABLE_NON_RETRIGGER | 1 |
 10 進カウンタ | LGD_S01703_COUNTER_DECADE | 1 |
機器明細表
配置したシンボル 1 つにつき 1 行で、図面内のブロックの属性から読み取っています。図面に表示される内容と、入力済みで表示されない明細表用の属性です。BlockSync を使うと、ご自身の図面から同じ属性を書き出せます。
| タグ | 説明 | 図面に表示 | 入力済み（非表示） |
|---|---|---|---|
| RS1 | RS双安定LGC_S01659_RS_BISTABLE | FUNCTION = Level latch: set at high level, reset at low levelSTD_CLAUSE = IEC 60617-12 12-42-01STD_REF = S01659 | |
| A1 | ANDエレメントLGB_S01567_AND_ELEMENT | FUNCTION = Auto start requestSTD_CLAUSE = IEC 60617-12 12-27-02STD_REF = S01567 | |
| O1 | ORエレメントLGB_S01566_OR_ELEMENT | FUNCTION = Start request, auto or manualSTD_CLAUSE = IEC 60617-12 12-27-01STD_REF = S01566 | |
| N1 | ネゲータLGB_S01576_NEGATOR | FUNCTION = Overload inverted, healthySTD_CLAUSE = IEC 60617-12 12-27-11STD_REF = S01576 | |
| A2 | ANDエレメントLGB_S01567_AND_ELEMENT | FUNCTION = Run commandSTD_CLAUSE = IEC 60617-12 12-27-02STD_REF = S01567 | |
| X1 | 排他的ORエレメントLGB_S01574_EXCLUSIVE_OR_ELEMENT | FUNCTION = Command and feedback differSTD_CLAUSE = IEC 60617-12 12-27-09STD_REF = S01574 | |
| T1 | 単安定(再トリガ不可)LGC_S01675_MONOSTABLE_NON_RETRIGGER | FUNCTION = Mismatch longer than 10 sSTD_CLAUSE = IEC 60617-12 12-44-02STD_REF = S01675 | |
| RS2 | RS双安定LGC_S01659_RS_BISTABLE | FUNCTION = Alarm latch, reset by acknowledgeSTD_CLAUSE = IEC 60617-12 12-42-01STD_REF = S01659 | |
| C1 | 10 進カウンタLGD_S01703_COUNTER_DECADE | FUNCTION = Pump starts per daySTD_CLAUSE = IEC 60617-12 12-49-16STD_REF = S01703 |
製造者、型式、備考はすべてのブロックで空欄にしてあり、ご自身のデータを入力できます。値は例です。
