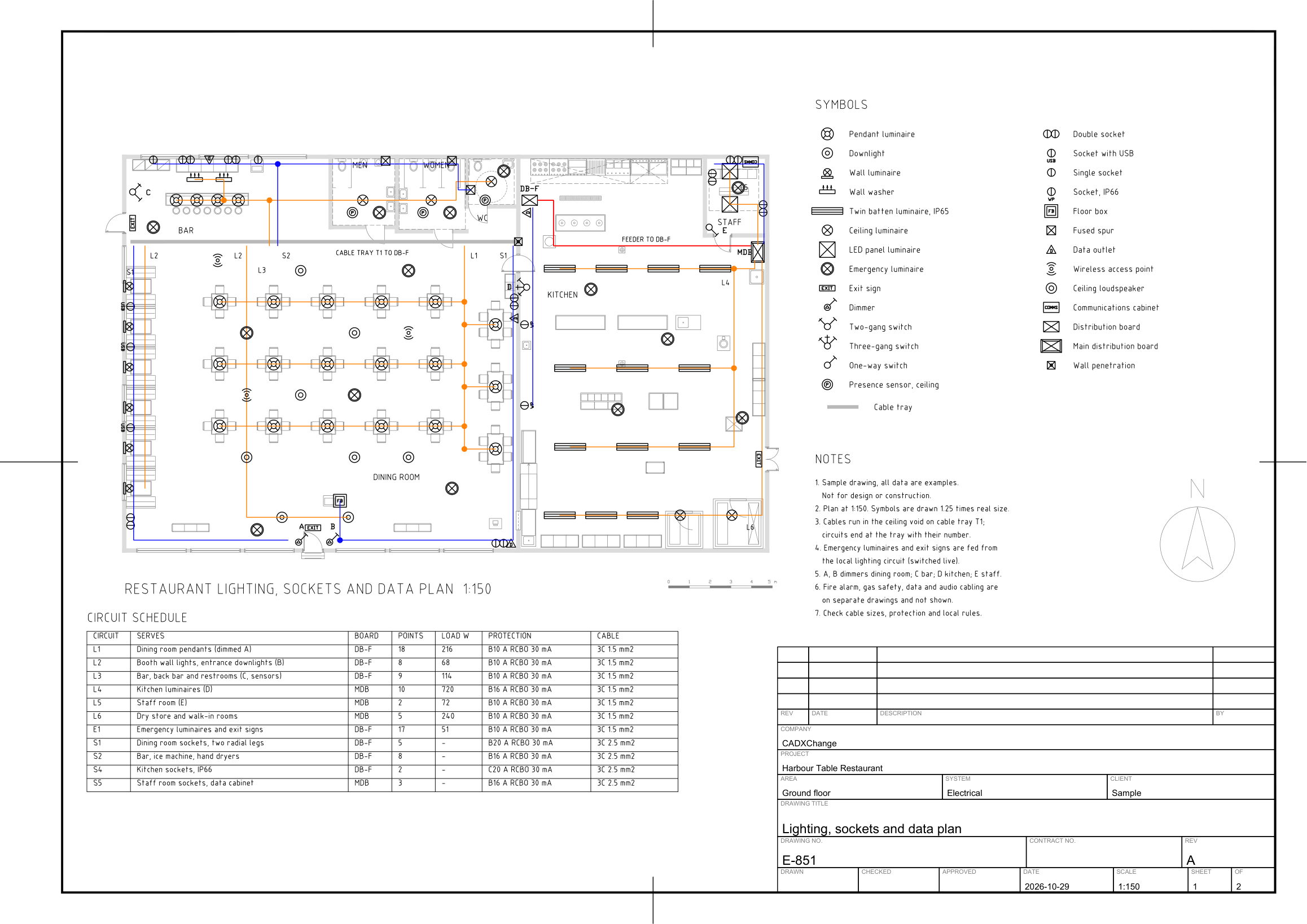

照明・コンセント・情報設備、1:150
ペンダント、ブラケット、ベースライト、非常照明、スイッチと調光器、コンセント、情報コンセント、アクセスポイント。回路は 2 面の分電盤へ、回路表付き。
ご自身のプロジェクトで自由に使用・編集できます（商用も可）。ZIP にはサンプル図面、テンプレート、印刷スタイルテーブル、README が入っています。アドインは不要です。図面のデータは架空のもので、設計や施工には使えません。現状のまま提供し、保証はありません。 ライブラリ利用条件(CXL-1.0)
バージョン 1.0 · 2026年10月29日 更新
このサンプルで使っているリソース
図面のシンボルはすべて当サイトのライブラリのブロックで、属性も入力済みです。図枠と表題欄は、ISO A3 の表題欄テンプレートを使っています。ダウンロードして、ご自身の図面づくりにお使いください。

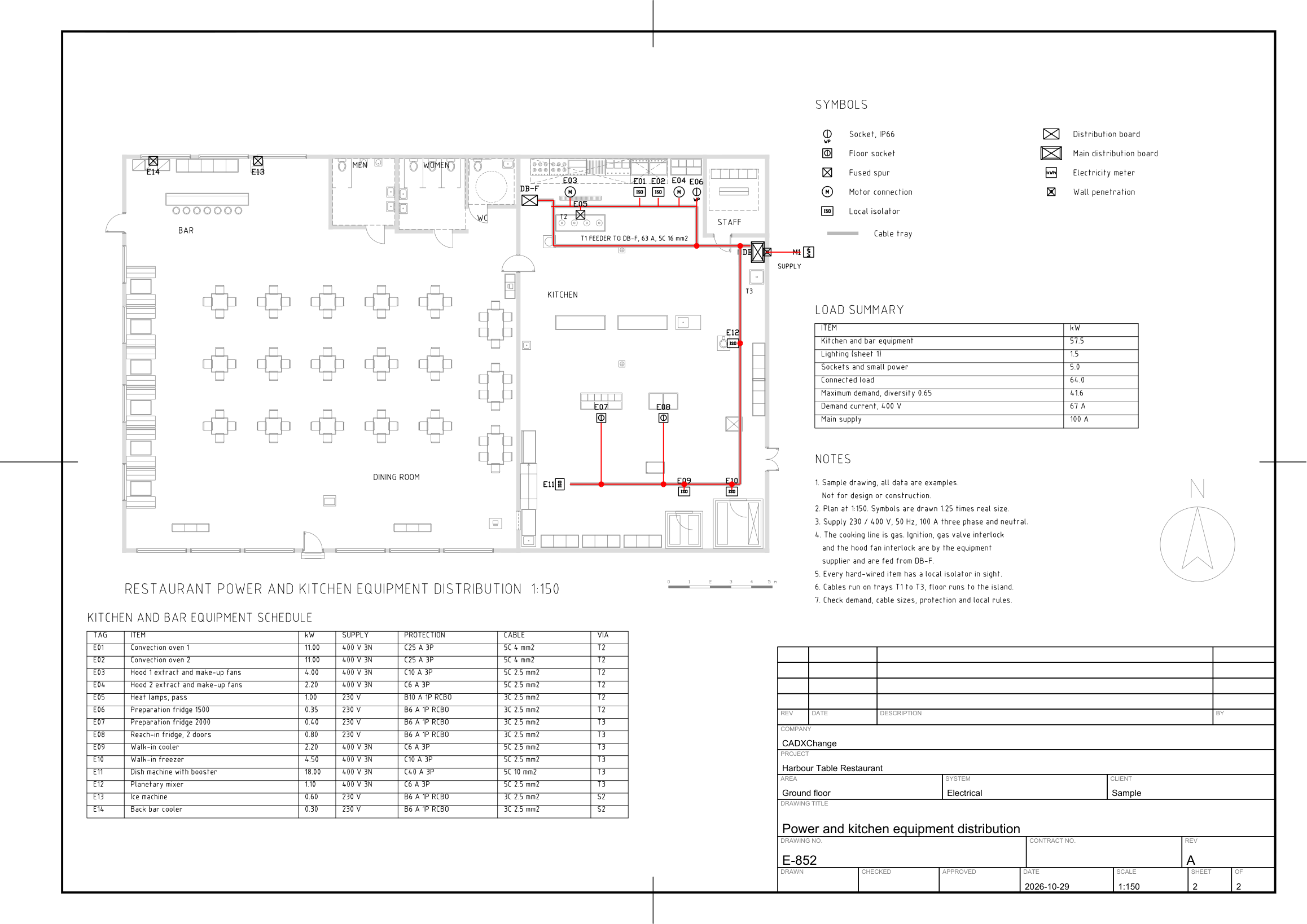

画層、スタイル、シート設定はシリーズのどの図面も共通です。説明はシリーズのページにあります： レストランの電気設備平面図
表題欄の項目
表題欄の属性です。ダブルクリックして記入するか、BlockSync で図面一式にまとめて書き込めます。
| 属性 | 図面上の項目 | このサンプルの値 |
|---|---|---|
| COMPANY | COMPANY | CADXChange |
| PROJECT | PROJECT | Harbour Table Restaurant |
| AREA | AREA | Ground floor |
| SYSTEM | SYSTEM | Electrical |
| CLIENT | CLIENT | Sample |
| TITLE | DRAWING TITLE | Lighting, sockets and data plan |
| DRAWING_NO | DRAWING NO. | E-851 |
| CONTRACT_NO | CONTRACT NO. | — |
| REV | REV | A |
| DRAWN | DRAWN | — |
| CHECKED | CHECKED | — |
| APPROVED | APPROVED | — |
| DATE | DATE | 2026-10-29 |
| SCALE | SCALE | 1:150 |
| SHEET | SHEET | 1 |
| SHEET_OF | OF | 2 |
改訂表：R1〜R4 の各行に REV、DATE、DESCRIPTION、BY（計 16 属性、このサンプルでは空欄）。
図面内のブロック
この図面の機器リストです。ブロック名、シンボル、配置数を示します。BlockSync を使うと、ご自身の図面から同じリストを書き出せます。
| シンボル | ブロック名 | 配置数 |
|---|---|---|

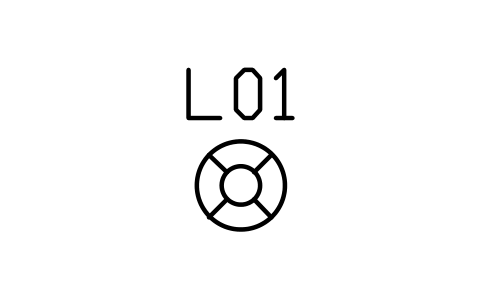

 照明(ペンダント) | BEP_LIGHT_PENDANT | 23 |
 テーブル 800 x 800、椅子4脚 | RRT_TABLE_800_4 | 15 |

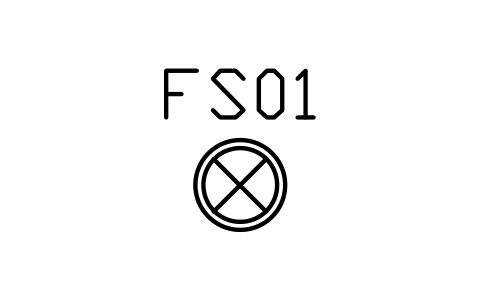

 非常用照明 | BEP_EMERGENCY_LIGHT | 15 |

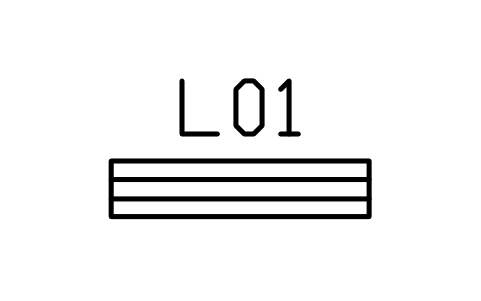

 照明(2灯直付け) | BEP_LIGHT_BATTEN_TWIN | 14 |
 FIX窓、2400 | ARCH_WINDOW_FIXED_2400 | 9 |

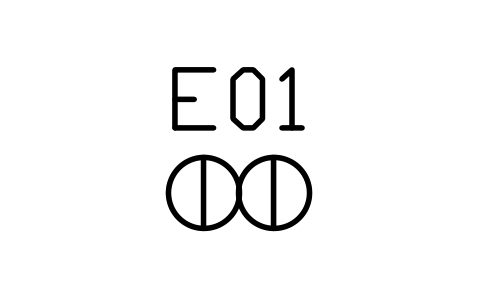

 コンセント(2口) | BEP_SOCKET_DOUBLE | 9 |

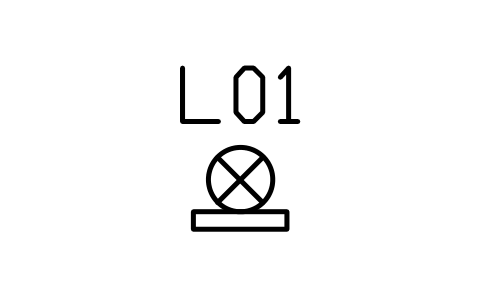

 照明(壁付け) | BEP_LIGHT_WALL | 7 |

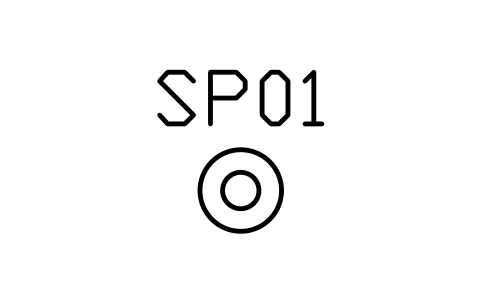

 スピーカ(天井) | BEP_SPEAKER_CEILING | 7 |
 ブース、4席 | RRT_BOOTH_4 | 6 |

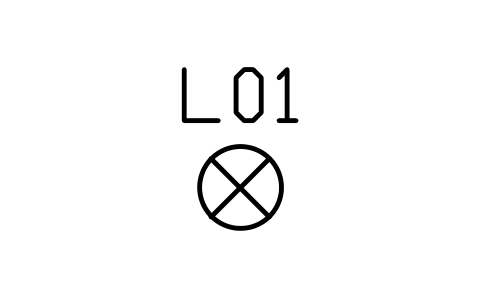

 照明(天井) | BEP_LIGHT_CEILING | 6 |
 ワイヤーシェルフ 72 x 24 in | RRT_WIRE_SHELF_1830_24 | 5 |

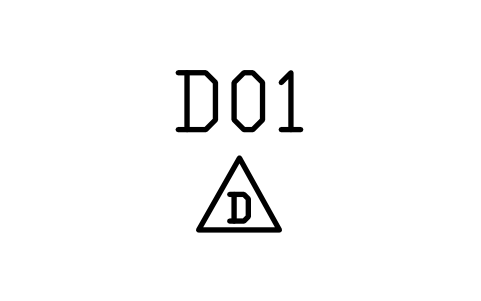

 データコンセント | BEP_OUTLET_DATA | 5 |
 FIX窓、1800 | ARCH_WINDOW_FIXED_1800 | 4 |

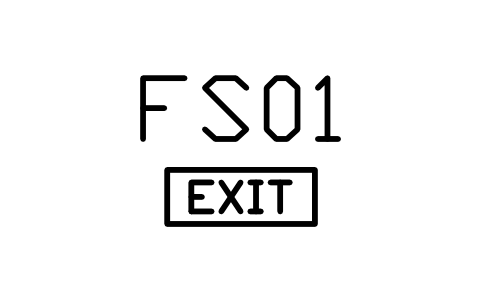

 避難口誘導灯 | BEP_EXIT_SIGN | 4 |

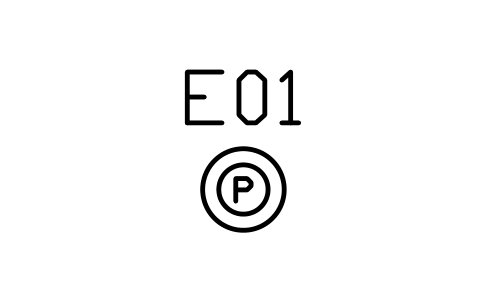

 人感センサ(天井) | BEP_SENSOR_PIR_CEILING | 4 |

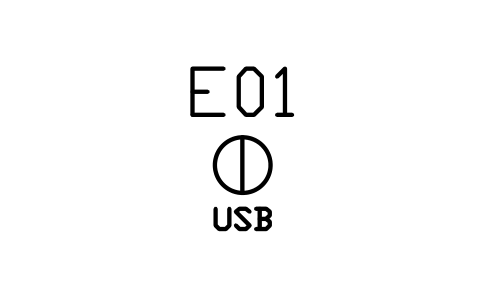

 USB付きコンセント | BEP_SOCKET_USB | 4 |

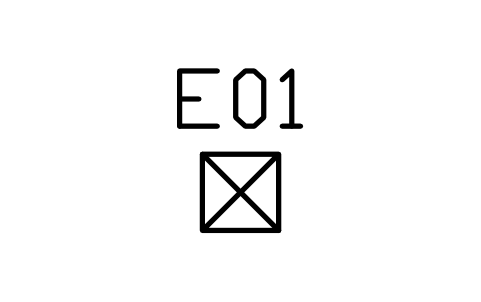

 ヒューズ付き接続ユニット | BEP_OUTLET_FUSED_SPUR | 4 |

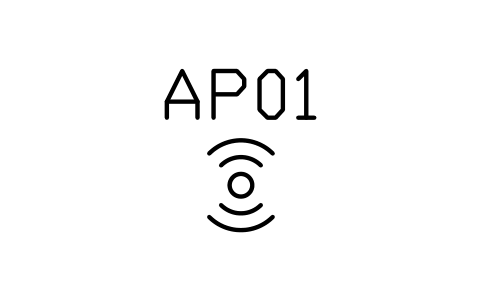

 無線アクセスポイント | BEP_WIFI_AP | 4 |
 テーブル 1500 x 800、椅子6脚 | RRT_TABLE_1500X800_6 | 3 |

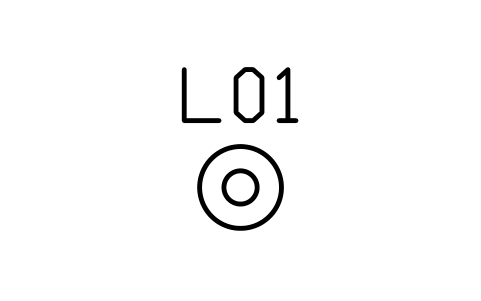

 ダウンライト(埋込み) | BEP_LIGHT_DOWNLIGHT | 3 |

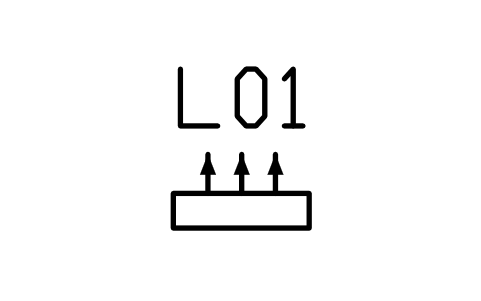

 ウォールウォッシャー | BEP_LIGHT_WALL_WASH | 3 |

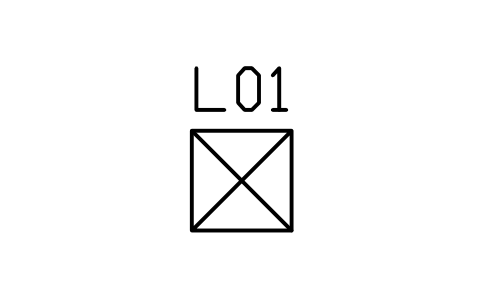

 照明(LEDパネル 600 x 600) | BEP_LIGHT_PANEL | 3 |

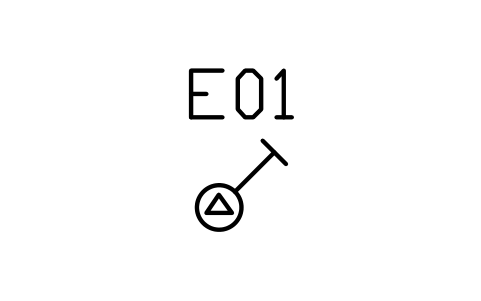

 スイッチ(調光) | BEP_SWITCH_DIMMER | 3 |

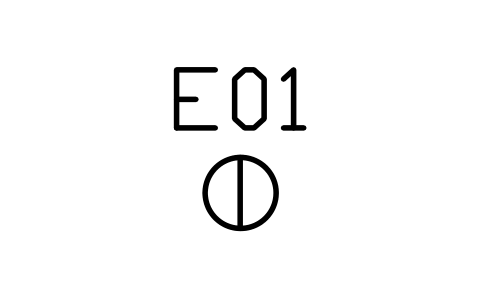

 コンセント(1口) | BEP_SOCKET_SINGLE | 3 |

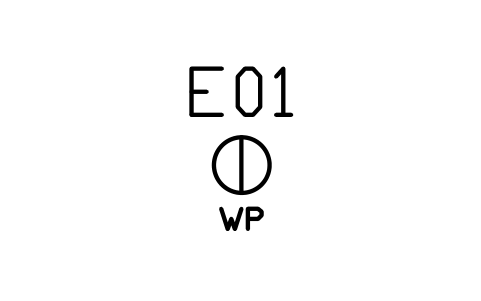

 コンセント(防水) | BEP_SOCKET_WEATHERPROOF | 3 |
 ベンチシート 1800 x 400 | RRT_BENCH_SEAT_1800 | 2 |
 レンジ、6バーナー 900 x 800 | RRT_RANGE_6 | 2 |
 コンベクションオーブン 900 x 800 | RRT_CONVECTION_OVEN | 2 |
 調理台 2400 x 700 | RRT_PREP_2400 | 2 |
 床排水口 300 | RRT_FLOOR_DRAIN | 2 |

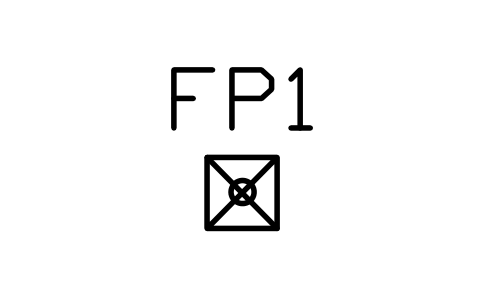

 防火区画貫通部 | BEP_PENETRATION | 2 |

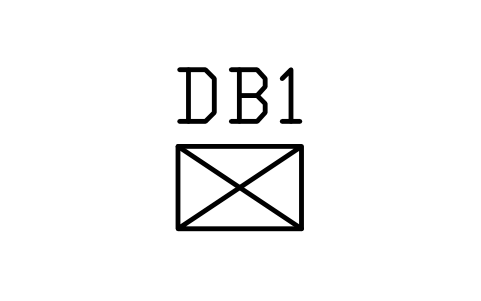

 分電盤 | BEP_DISTRIBUTION_BOARD | 2 |

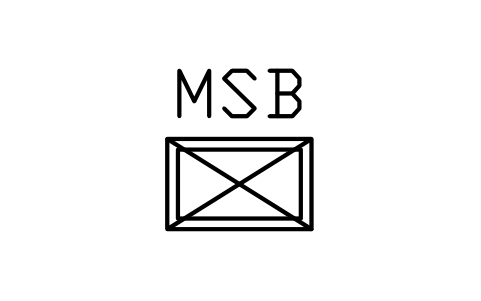

 主配電盤 | BEP_MAIN_BOARD | 2 |

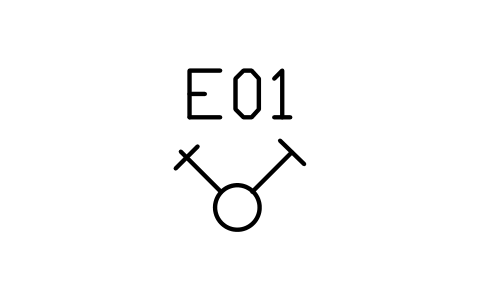

 スイッチ(2連) | BEP_SWITCH_TWO_GANG | 2 |

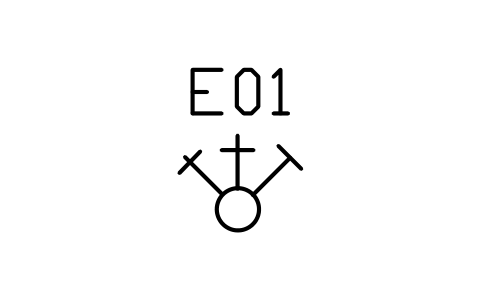

 スイッチ(3連) | BEP_SWITCH_THREE_GANG | 2 |

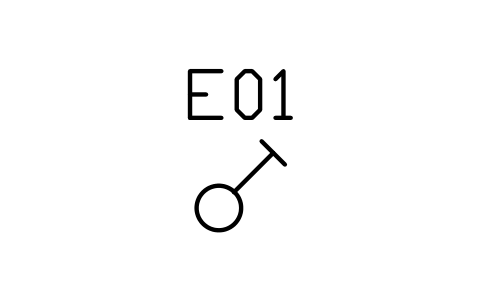

 スイッチ(片切) | BEP_SWITCH_ONE_WAY | 2 |

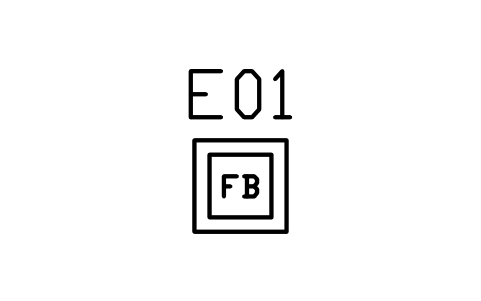

 フロア配線ボックス | BEP_FLOOR_BOX | 2 |

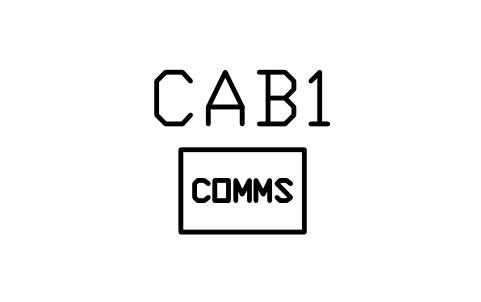

 通信キャビネット | BEP_COMMS_CABINET | 2 |
 玄関ドア(踏み段付き)、1000 | ARCH_DOOR_ENTRANCE | 1 |
 片開きドア、1000 | ARCH_DOOR_SINGLE_1000 | 1 |
 両開きドア、1200 | ARCH_DOOR_DOUBLE_1200 | 1 |
 両面開きドア、900 | ARCH_DOOR_DOUBLE_ACTING | 1 |
 開口部(扉なし)、900 | ARCH_DOOR_OPENING | 1 |
 片開きドア、900 | ARCH_DOOR_SINGLE | 1 |
 ホストスタンド 600 x 500 | RRT_HOST_STAND | 1 |
 POSスタンド 600 x 500 | RRT_POS_STAND | 1 |
 ウェイターステーション 1200 x 500 | RRT_WAITER_STATION | 1 |
 バーカウンター 4000、スツール7脚 | RRT_BAR_4000 | 1 |
 冷蔵庫付きバックバー 3000 | RRT_BACK_BAR | 1 |
 製氷機 600 x 600 | RRT_ICE_MACHINE | 1 |
 バックバー冷蔵庫 1800 x 550 | RRT_BACKBAR_COOLER | 1 |
 男性用トイレ 3000 x 3200 | RRT_RESTROOM_MEN | 1 |
 女性用トイレ 3200 x 3400 | RRT_RESTROOM_WOMEN | 1 |
 バリアフリートイレ 2200 | RRT_RESTROOM_ACCESSIBLE | 1 |
 グリドル 900 x 800 | RRT_GRIDDLE_900 | 1 |
 チャーグリル 900 x 800 | RRT_CHARGRILL_900 | 1 |
 フライヤー、バスケット3個 1200 x 800 | RRT_FRYER_3 | 1 |
 排気フード 4800 x 1200 | RRT_HOOD_4800 | 1 |
 排気フード 1800 x 1200 | RRT_HOOD_1800 | 1 |
 調理台冷蔵庫 1500 x 800 | RRT_PREP_FRIDGE_1500 | 1 |
 トレンチドレン 2000 x 200 | RRT_TRENCH_DRAIN | 1 |
 ヒートランプパス 2400 x 800 | RRT_HEAT_LAMP_PASS_2400 | 1 |
 調理台、シンク付き 1200 x 700 | RRT_PREP_SINK_1200 | 1 |
 プラネタリーミキサー 600 x 700 | RRT_MIXER | 1 |
 手洗いボウル 400 x 400 | RRT_HAND_SINK | 1 |
 調理台冷蔵庫 2000 x 800 | RRT_PREP_FRIDGE_2000 | 1 |
 食器洗浄ライン、直線型 5600 | RRT_DISH_LINE | 1 |
 ウォークイン冷凍庫 2400 x 2400 | RRT_WALKIN_FREEZER_24 | 1 |
 ウォークイン冷蔵庫 1800 x 1800 | RRT_WALKIN_COOLER_18 | 1 |
 ロールボックスパレット 800 x 700 | RRT_ROLL_CAGE | 1 |
 リーチイン冷蔵庫 1400 x 800 | RRT_REACH_IN_2 | 1 |
 ゴミ箱 600 x 600 | RRT_WASTE_BIN | 1 |
 キッチンカート 900 x 550 | RRT_TROLLEY_KITCHEN | 1 |
 モップシンク 700 x 700 | RRT_MOP_SINK | 1 |
 スタッフ更衣室 2400 | RRT_STAFF_CHANGING | 1 |
 方位記号 | ARCH_NORTH_ARROW | 1 |
 スケールバー(5m) | ARCH_SCALE_BAR | 1 |
機器明細表
配置したシンボル 1 つにつき 1 行で、図面内のブロックの属性から読み取っています。図面に表示される内容と、入力済みで表示されない明細表用の属性です。BlockSync を使うと、ご自身の図面から同じ属性を書き出せます。
| タグ | 説明 | 図面に表示 | 入力済み（非表示） |
|---|---|---|---|
| DB-F | 分電盤BEP_DISTRIBUTION_BOARD | BOARD_NAME = DB-FRATING_A = 63PHASES = 3WAYS = 18FED_FROM = MDBLOCATION = Kitchen | |
| MDB | 主配電盤BEP_MAIN_BOARD | BOARD_NAME = MDBRATING_A = 100PHASES = 3WAYS = 24FED_FROM = Utility meterLOCATION = Kitchen | |
| A | スイッチ(調光)BEP_SWITCH_DIMMER | MOUNTING_HEIGHT_MM = 1200 | |
| B | スイッチ(調光)BEP_SWITCH_DIMMER | MOUNTING_HEIGHT_MM = 1200 | |
| C | スイッチ(2連)BEP_SWITCH_TWO_GANG | MOUNTING_HEIGHT_MM = 1200 | |
| D | スイッチ(3連)BEP_SWITCH_THREE_GANG | MOUNTING_HEIGHT_MM = 1200 | |
| E | スイッチ(片切)BEP_SWITCH_ONE_WAY | MOUNTING_HEIGHT_MM = 1200 |
製造者、型式、備考はすべてのブロックで空欄にしてあり、ご自身のデータを入力できます。値は例です。
