動力と厨房機器、1:150

バージョン 1.0 · 2026年10月29日 更新

クリックして拡大

このサンプルで使っているリソース

図面のシンボルはすべて当サイトのライブラリのブロックで、属性も入力済みです。図枠と表題欄は、ISO A3 の表題欄テンプレートを使っています。ダウンロードして、ご自身の図面づくりにお使いください。

• 表題欄テンプレート（ISO A3 ほか）このサンプルの図枠と表題欄
• 飲食店・小売店レイアウトシンボルこのうち 40 個のシンボルを使用
• 建築平面シンボルこのうち 10 個のシンボルを使用
• 建築電気平面シンボルこのうち 9 個のシンボルを使用
• ドア・窓シンボルこのうち 8 個のシンボルを使用
• 図面記号・外構・設備・バリアフリーシンボルこのうち 2 個のシンボルを使用

表題欄の項目

表題欄の属性です。ダブルクリックして記入するか、BlockSync で図面一式にまとめて書き込めます。

改訂表：R1〜R4 の各行に REV、DATE、DESCRIPTION、BY（計 16 属性、このサンプルでは空欄）。

図面内のブロック

この図面の機器リストです。ブロック名、シンボル、配置数を示します。BlockSync を使うと、ご自身の図面から同じリストを書き出せます。

シンボル	ブロック名	配置数
テーブル 800 x 800、椅子4脚	RRT_TABLE_800_4	15
FIX窓、2400	ARCH_WINDOW_FIXED_2400	9
現場断路器	BEP_SWITCH_ISOLATOR	7
ブース、4席	RRT_BOOTH_4	6
ワイヤーシェルフ 72 x 24 in	RRT_WIRE_SHELF_1830_24	5
FIX窓、1800	ARCH_WINDOW_FIXED_1800	4
ヒューズ付き接続ユニット	BEP_OUTLET_FUSED_SPUR	4
テーブル 1500 x 800、椅子6脚	RRT_TABLE_1500X800_6	3

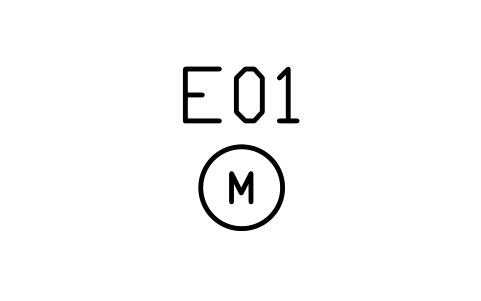

電動機接続	BEP_OUTLET_MOTOR	3

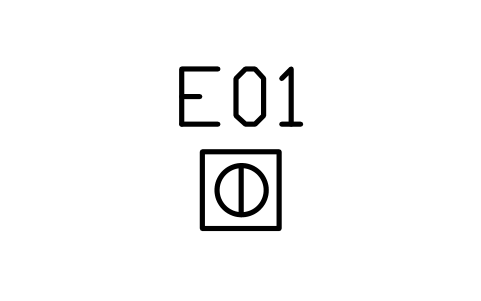

コンセント(床取付け)	BEP_SOCKET_FLOOR	3
ベンチシート 1800 x 400	RRT_BENCH_SEAT_1800	2
レンジ、6バーナー 900 x 800	RRT_RANGE_6	2
コンベクションオーブン 900 x 800	RRT_CONVECTION_OVEN	2
調理台 2400 x 700	RRT_PREP_2400	2
床排水口 300	RRT_FLOOR_DRAIN	2

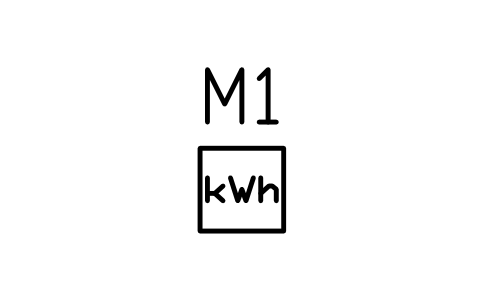

電力量計	BEP_METER_ELECTRIC	2
防火区画貫通部	BEP_PENETRATION	2
主配電盤	BEP_MAIN_BOARD	2
分電盤	BEP_DISTRIBUTION_BOARD	2
コンセント(防水)	BEP_SOCKET_WEATHERPROOF	2
玄関ドア(踏み段付き)、1000	ARCH_DOOR_ENTRANCE	1
片開きドア、1000	ARCH_DOOR_SINGLE_1000	1
両開きドア、1200	ARCH_DOOR_DOUBLE_1200	1
両面開きドア、900	ARCH_DOOR_DOUBLE_ACTING	1
開口部(扉なし)、900	ARCH_DOOR_OPENING	1
片開きドア、900	ARCH_DOOR_SINGLE	1
ホストスタンド 600 x 500	RRT_HOST_STAND	1
POSスタンド 600 x 500	RRT_POS_STAND	1
ウェイターステーション 1200 x 500	RRT_WAITER_STATION	1
バーカウンター 4000、スツール7脚	RRT_BAR_4000	1
冷蔵庫付きバックバー 3000	RRT_BACK_BAR	1
製氷機 600 x 600	RRT_ICE_MACHINE	1
バックバー冷蔵庫 1800 x 550	RRT_BACKBAR_COOLER	1
男性用トイレ 3000 x 3200	RRT_RESTROOM_MEN	1
女性用トイレ 3200 x 3400	RRT_RESTROOM_WOMEN	1
バリアフリートイレ 2200	RRT_RESTROOM_ACCESSIBLE	1
グリドル 900 x 800	RRT_GRIDDLE_900	1
チャーグリル 900 x 800	RRT_CHARGRILL_900	1
フライヤー、バスケット3個 1200 x 800	RRT_FRYER_3	1
排気フード 4800 x 1200	RRT_HOOD_4800	1
排気フード 1800 x 1200	RRT_HOOD_1800	1
調理台冷蔵庫 1500 x 800	RRT_PREP_FRIDGE_1500	1
トレンチドレン 2000 x 200	RRT_TRENCH_DRAIN	1
ヒートランプパス 2400 x 800	RRT_HEAT_LAMP_PASS_2400	1
調理台、シンク付き 1200 x 700	RRT_PREP_SINK_1200	1
プラネタリーミキサー 600 x 700	RRT_MIXER	1
手洗いボウル 400 x 400	RRT_HAND_SINK	1
調理台冷蔵庫 2000 x 800	RRT_PREP_FRIDGE_2000	1
食器洗浄ライン、直線型 5600	RRT_DISH_LINE	1
ウォークイン冷凍庫 2400 x 2400	RRT_WALKIN_FREEZER_24	1
ウォークイン冷蔵庫 1800 x 1800	RRT_WALKIN_COOLER_18	1
ロールボックスパレット 800 x 700	RRT_ROLL_CAGE	1
リーチイン冷蔵庫 1400 x 800	RRT_REACH_IN_2	1
ゴミ箱 600 x 600	RRT_WASTE_BIN	1
キッチンカート 900 x 550	RRT_TROLLEY_KITCHEN	1
モップシンク 700 x 700	RRT_MOP_SINK	1
スタッフ更衣室 2400	RRT_STAFF_CHANGING	1
方位記号	ARCH_NORTH_ARROW	1
スケールバー(5m)	ARCH_SCALE_BAR	1

機器明細表

配置したシンボル 1 つにつき 1 行で、図面内のブロックの属性から読み取っています。図面に表示される内容と、入力済みで表示されない明細表用の属性です。BlockSync を使うと、ご自身の図面から同じ属性を書き出せます。

製造者、型式、備考はすべてのブロックで空欄にしてあり、ご自身のデータを入力できます。値は例です。
