Kostenlose AutoCAD-Schienenverteiler-, Kabelfernseh-, Flugplatzbefeuerungs- und Steckverbinder-Symbole (DWG), Stil IEC 60617

Schienenverteiler, Kabelfernsehen, Flugplatzbefeuerung und Steckverbinder (IEC 60617): 93 fertige AutoCAD-Blöcke (DWG), kostenlos herunterladbar und in eigenen Projekten nutzbar, als ZIP oder einzeln pro Symbol.

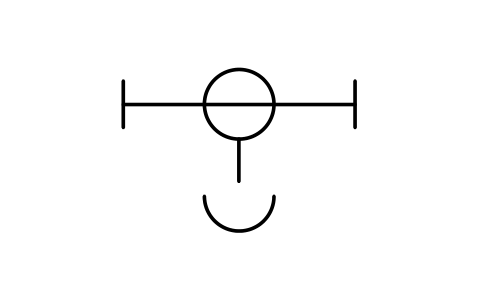

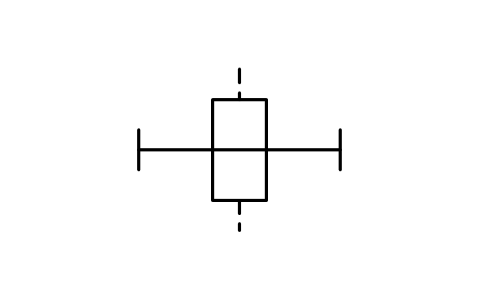

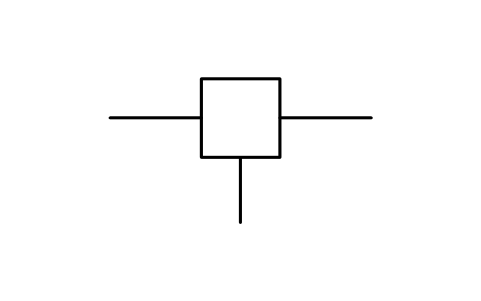

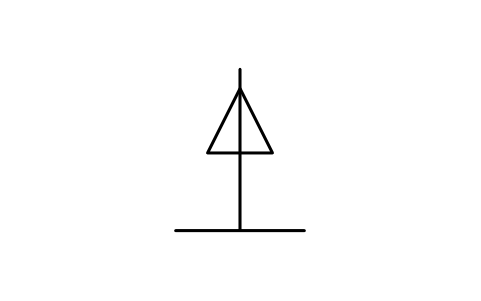

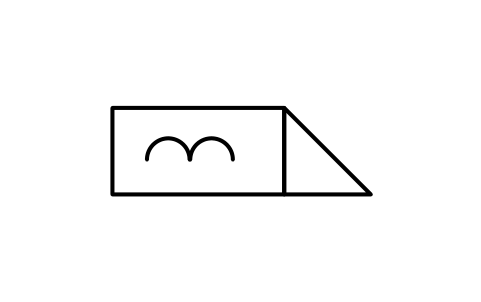

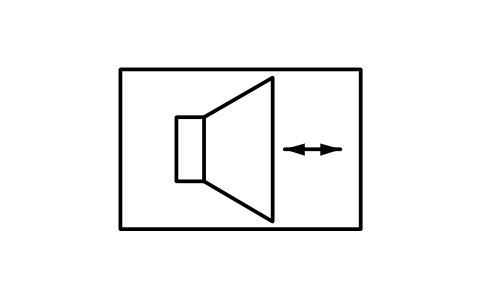

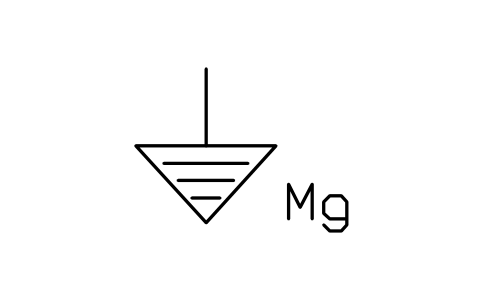

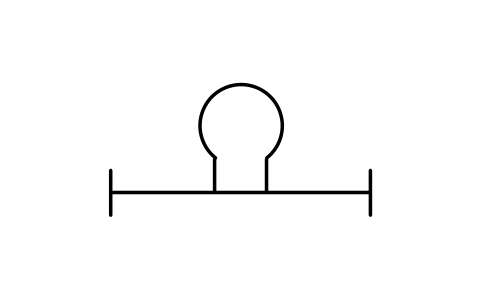

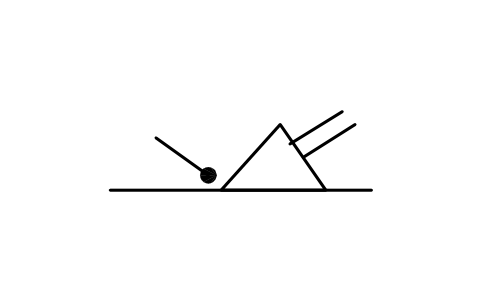

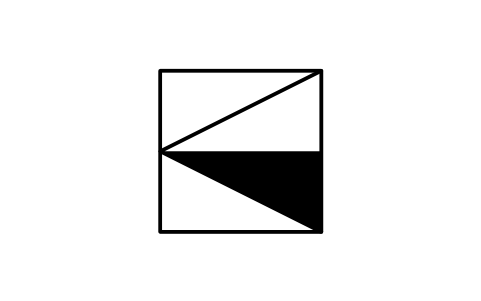

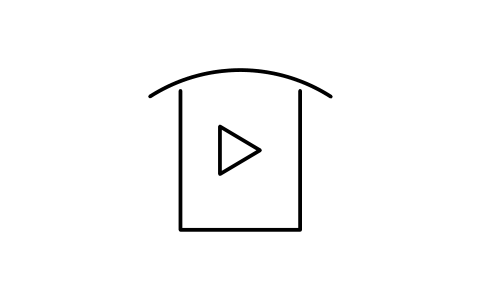

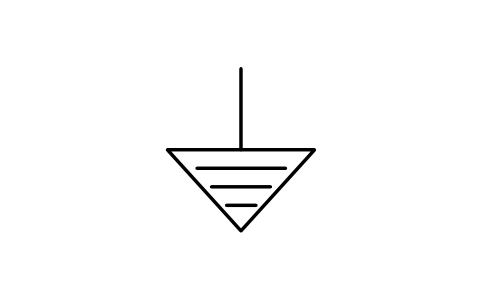

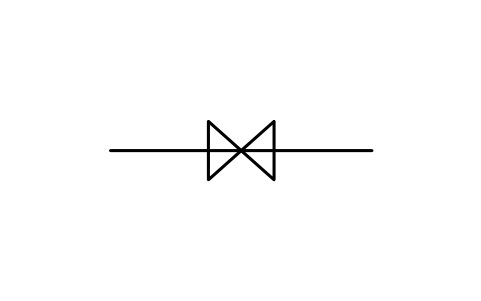

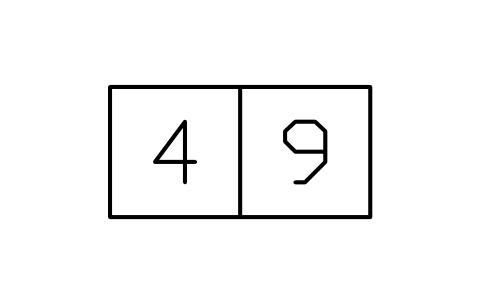

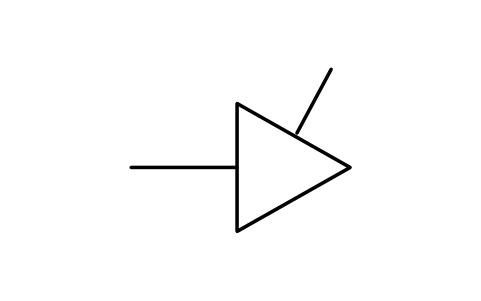

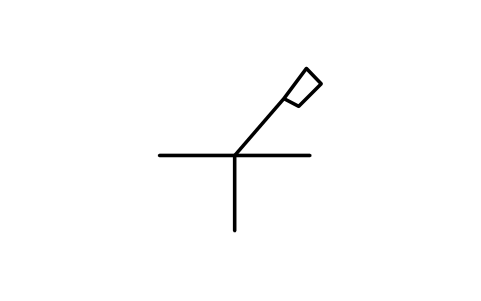

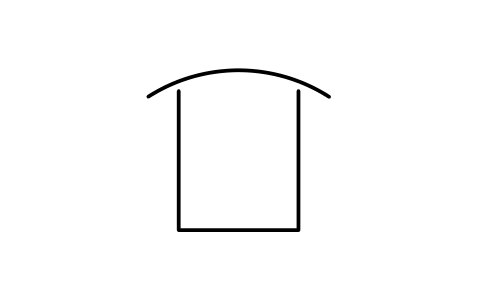

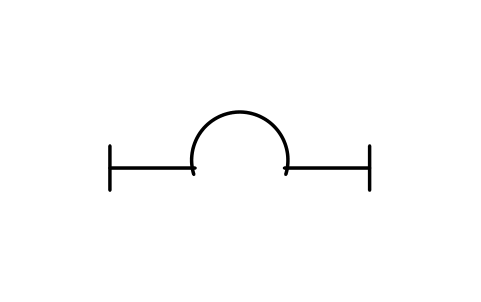

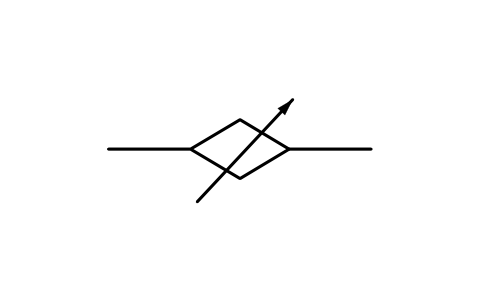

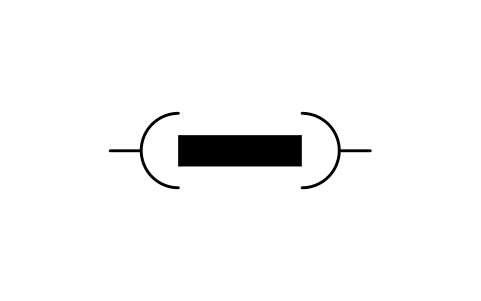

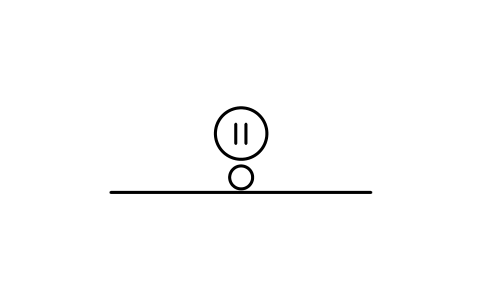

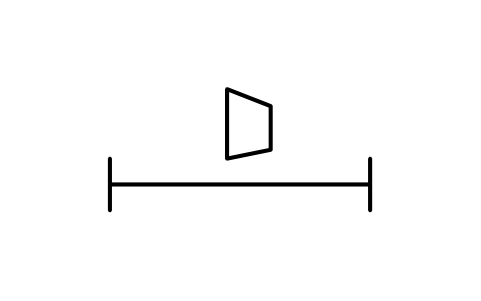

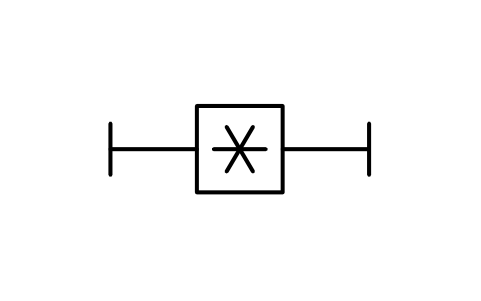

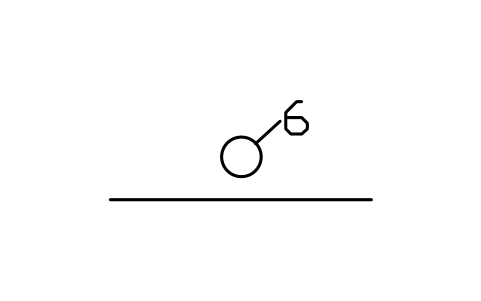

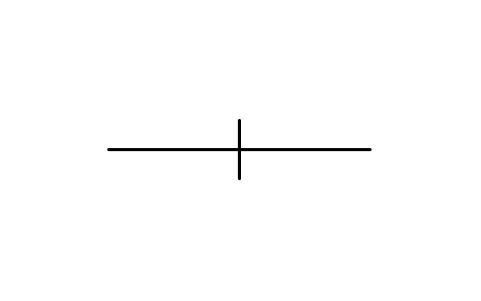

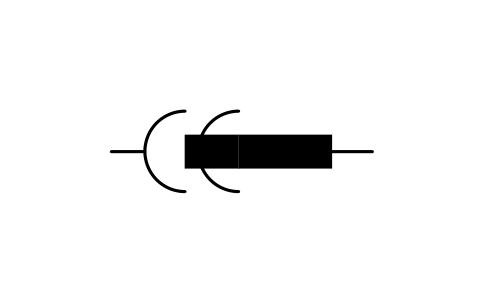

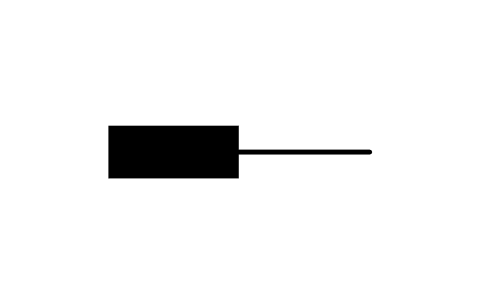

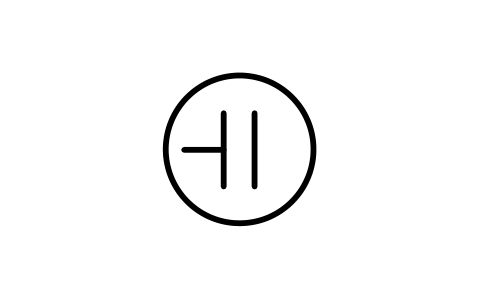

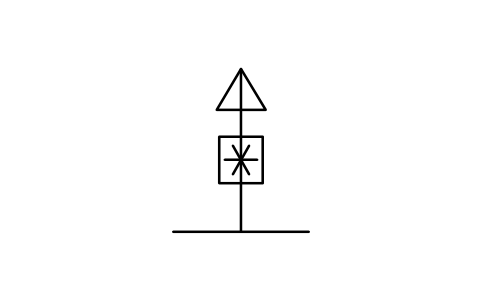

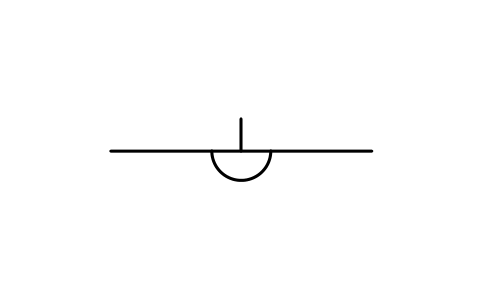

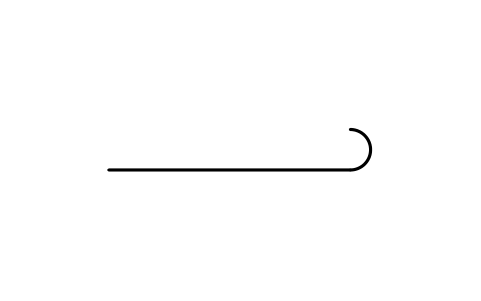

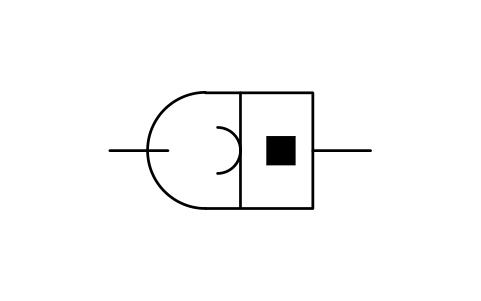

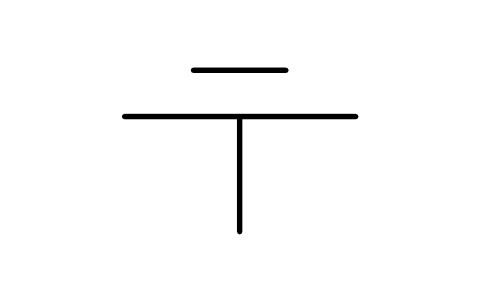

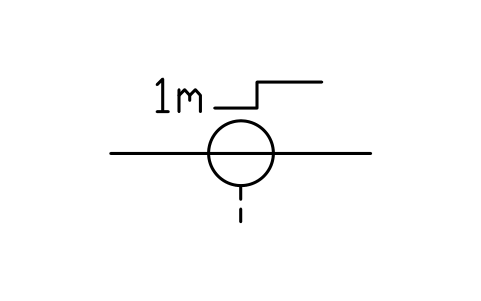

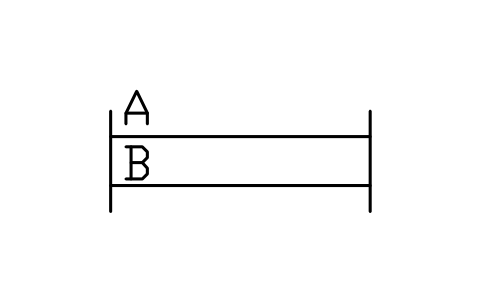

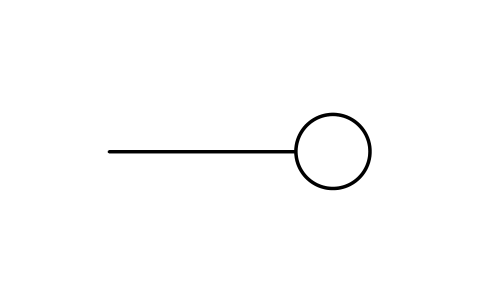

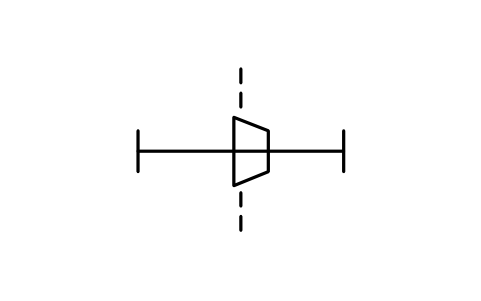

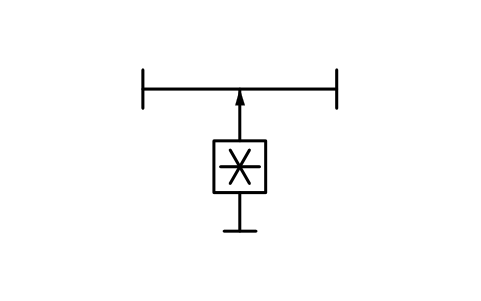

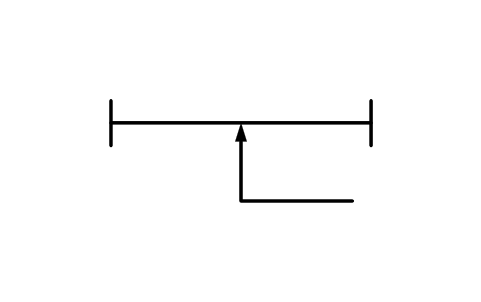

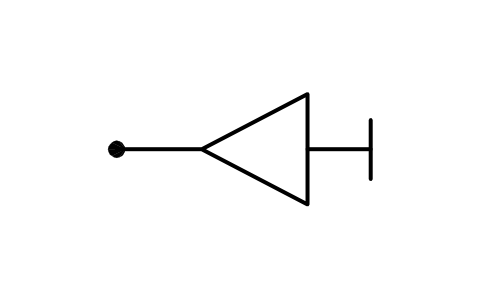

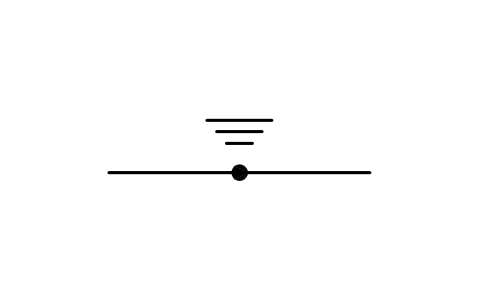

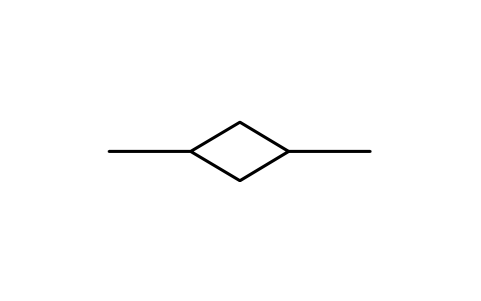

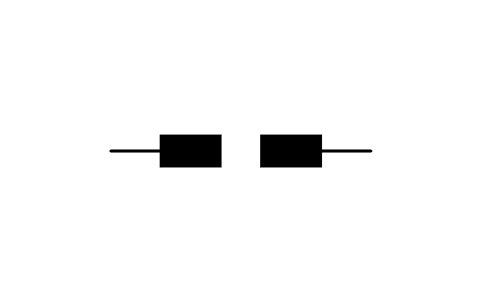

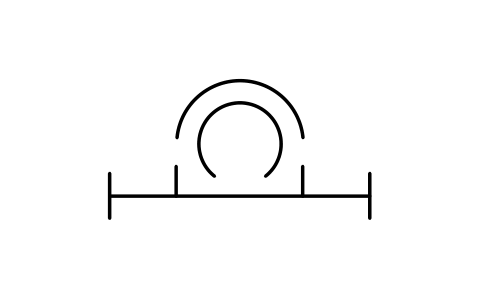

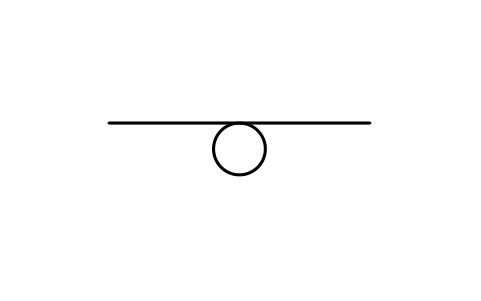

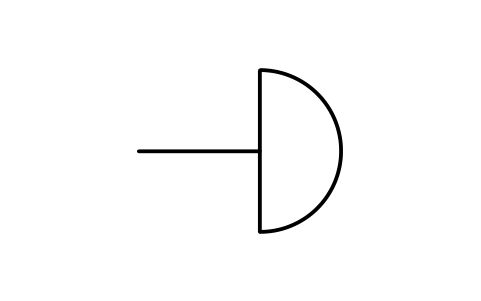

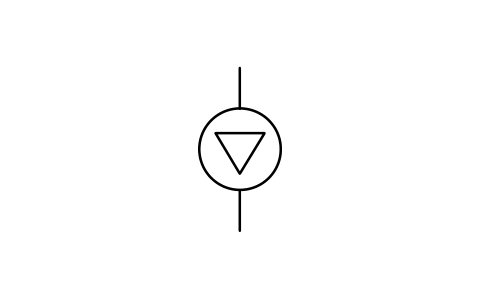

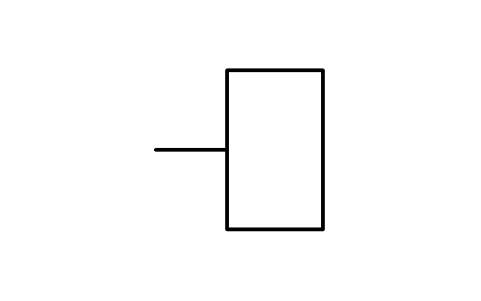

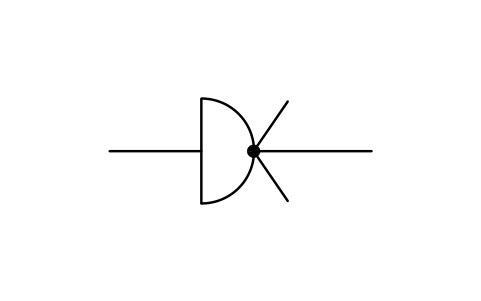

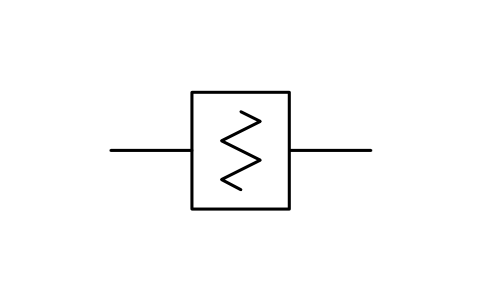

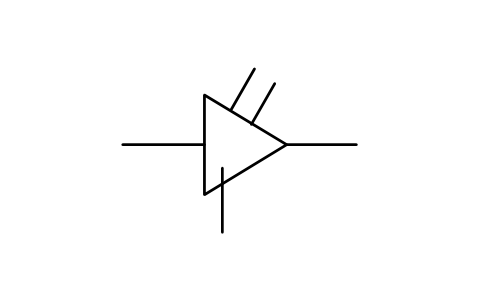

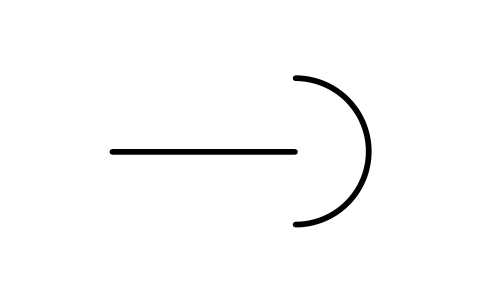

93 Symbole als sofort nutzbare AutoCAD-Blöcke, nach IEC 60617 (Teile 3, 11) gezeichnet: Leitungsvarianten (Rohr, Erdmuffe, Gas- und Ölsperren und Ventile), wetterfeste Gehäuse, Leitungsverteiler, Schutzanoden, Kabelfernsehtechnik (Kopfstelle, Brücken- und Streckenverstärker, Verteiler, Anschlussdosen, Entzerrer, Dämpfungsglied, Leitungsspeisung), elektrisches Schloss und Gegensprechanlage, Schienenverteilersysteme (Gerade, Winkel, T-Stück, Kreuz, Dehnungs- und flexible Einheiten, Einspeiseeinheiten, Abgänge, Brand- und Drucksperren), Flugplatz-Bodenfeuer und -Schilder sowie Steckverbinderfiguren (Kontakte, Stecker und Buchsen, Stoßverbinder, Abzweige, Leiterenden). Jeder Block speichert die Eintragsnummer der Norm und die Datenbanknummer in unsichtbaren Attributen.

ZIP herunterladenIm Browser ansehen

Sie arbeiten mit AutoCAD 2017 oder älter? Format 2010 herunterladen

Frei nutzbar und veränderbar in Ihren eigenen Projekten, auch kommerziellen. Die ZIP-Datei enthält eine einfache DWG-Datei im AutoCAD-2018-Format und eine README; kein Add-in nötig. Bereitgestellt wie besehen, ohne Gewähr.

IEC 60617 besteht aus mehreren Teilen. Die anderen Bibliotheken dieser Norm:

Nach dem Download

Dieselben Symbole in einem ganzen Zeichnungssatz verwenden

Ein Symbol hilft nur, wenn jede Zeichnung dieselbe Version davon benutzt.

  1. Öffnen Sie die DWG und kopieren Sie die benötigten Blöcke in Ihre Zeichnung oder ziehen Sie sie aus dem DesignCenter hinein. Fügen Sie sie im Maßstab 1 ein; die README in diesem ZIP nennt je Gruppe die Zeichnungseinheit und den Einfügepunkt.
  2. Ändert sich ein Symbol später, ersetzen Sie mit BlockCopy den alten Block in allen Zeichnungen in einem Durchlauf, statt jede Datei zu öffnen.
  3. Um Symbole zu zählen oder ihre Attribute über viele Zeichnungen aufzulisten, exportieren Sie sie mit BlockSync nach Excel und werten sie in einer Pivot-Tabelle aus.

Anleitung Schritt für SchrittBlockCopyBlockSync

Passende Anleitungen:ATTSYNC hat meine Attributwerte gelöscht — Blockdefinitionen sicher aktualisierenBlöcke über mehrere Zeichnungen zählen — Stückliste / Mengenermittlung in Excel aus einem ganzen Zeichnungssatz

Die Werkzeuge sind für bis zu 10 Dateien pro Durchlauf kostenlos; Pro hebt die Grenze auf.

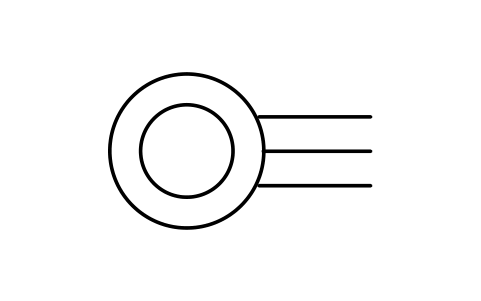

Alle 93 Symbole

93 von 93 Symbolen

Ein Symbol fehlt? Sagen Sie uns, welches.

Attribute für Stücklisten

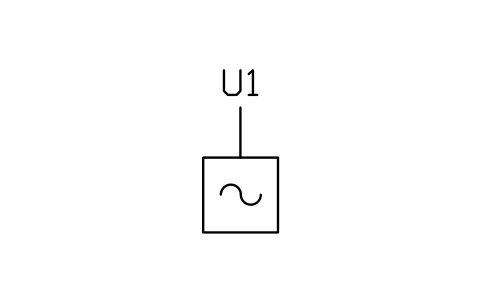

Geräte tragen eine sichtbare Referenz wie U1 und unsichtbare Attribute: RATING, PART_NO, MANUFACTURER und REMARKS. Marken und kleine Figuren haben nur ein Bemerkungsfeld, damit sie sich frei kombinieren lassen.

Weil die Daten in Attributen stehen, kannst du die Geräte eines Projekts mit BlockSync nach Excel exportieren, eine Liste erstellen, prüfen und die Korrekturen in einem Durchlauf zurückschreiben, mit Vorschau und Sicherung.

So verwenden Sie die Bibliothek

  1. Entpacken Sie die Datei und öffnen Sie die DWG. Kopieren Sie die benötigten Symbole in Ihren Grundriss oder ziehen Sie die Blöcke aus dem DesignCenter (ADCENTER) hinein.
  2. Die Symbole sind in Millimetern in Plotgröße gezeichnet, auf einem 2,5-mm-Raster wie auf den Seiten der Norm: ein Gerät im Kasten ist etwa 10 bis 20 mm breit, ein Kontakt etwa 15 mm hoch. Füge sie im Maßstab deiner Zeichnung ein, etwa Maßstab 2 bei einer Zeichnung 1:2.

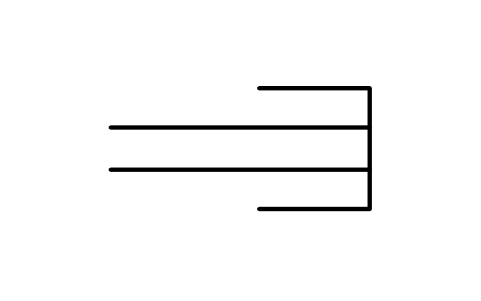

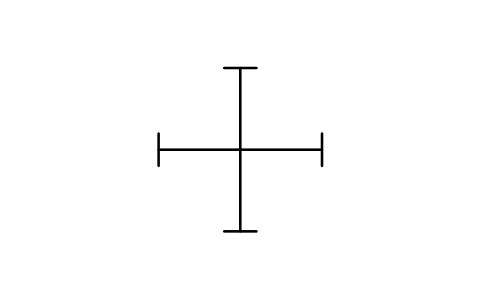

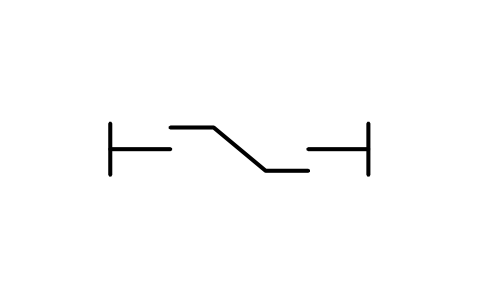

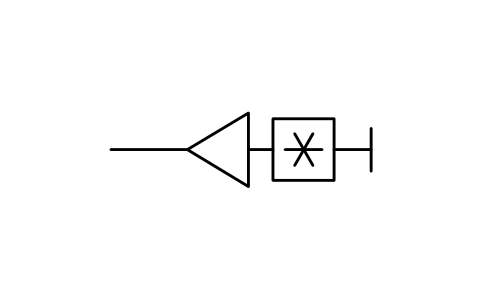

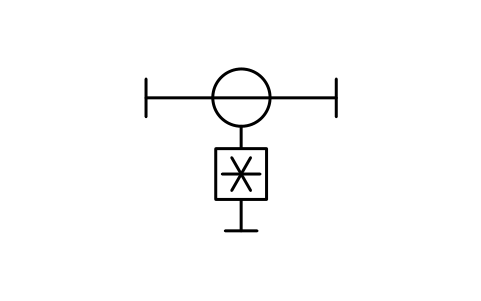

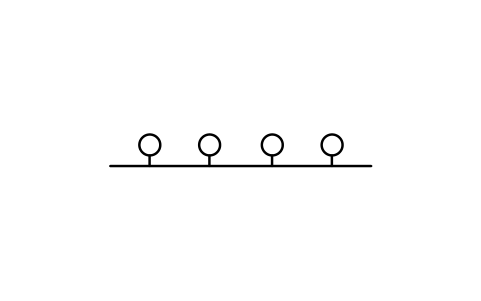

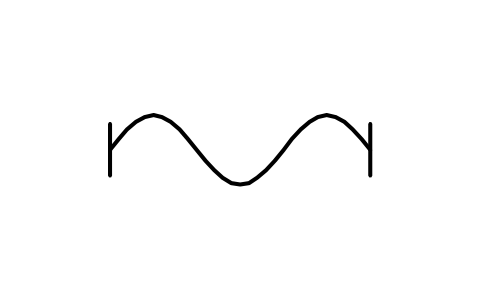

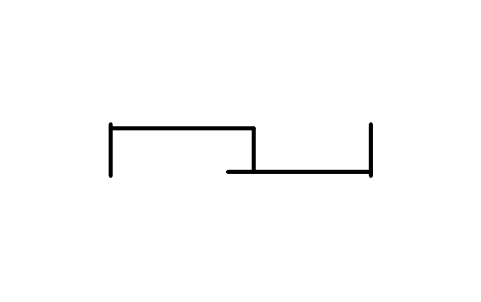

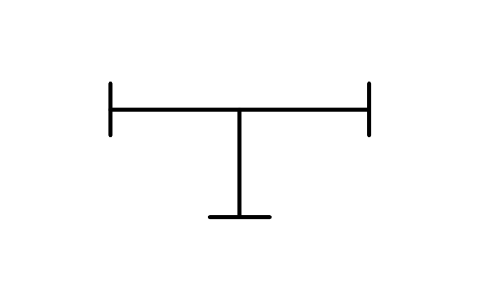

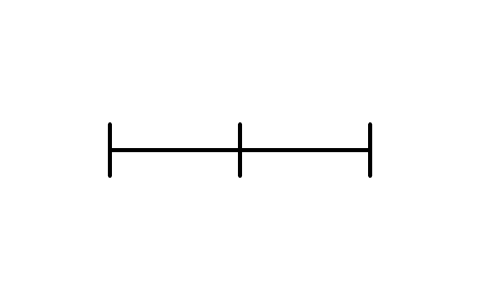

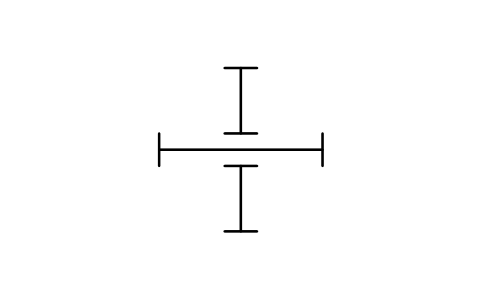

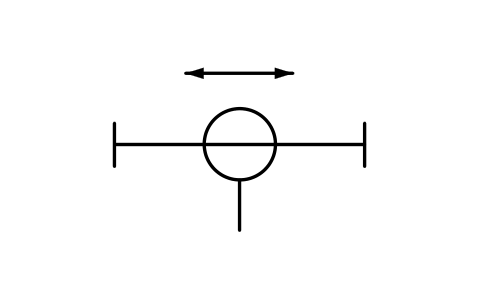

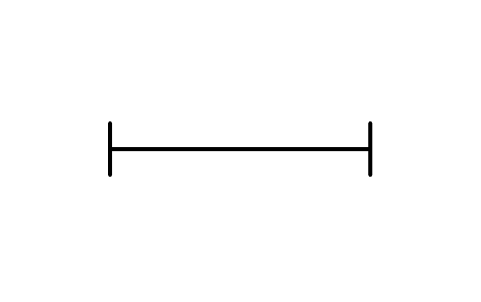

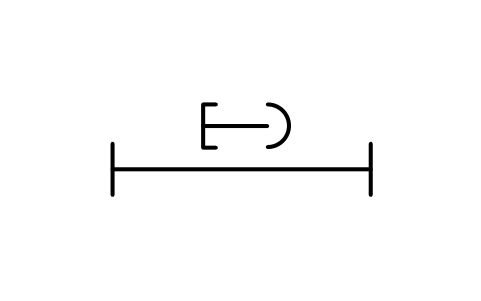

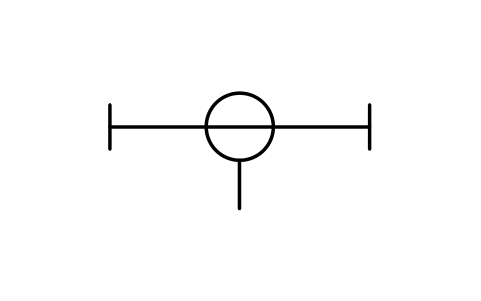

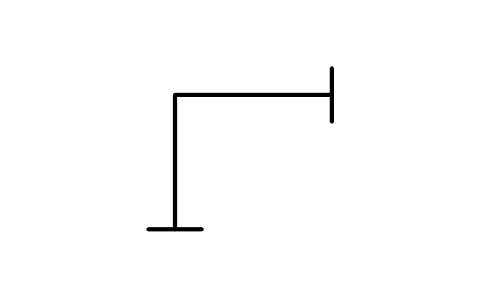

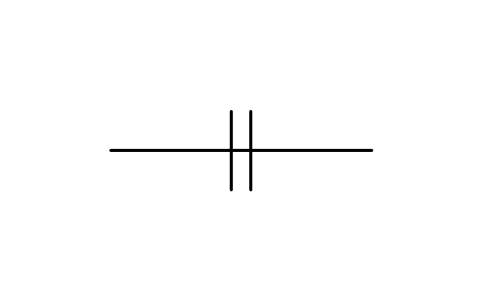

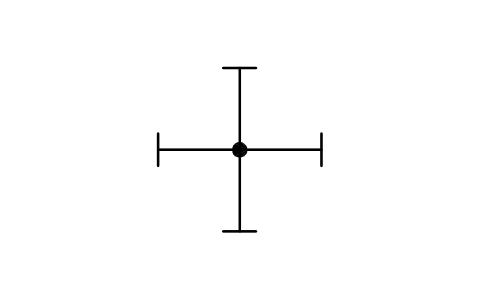

  3. Leitungsausrüstung und Schienenverteilerstücke beginnen am linken Ende der Linie; Einheiten im Kasten, Feuer und Schilder sind zentriert. Ein Schienenverteilerstück ist als Balken, Linie, Balken gezeichnet, Einspeisungen und Abgänge sind eigene Blöcke, sodass du eine Strecke durch Setzen und Verbinden aufbaust.
  4. Varianten teilen denselben Körper und unterscheiden sich durch eine Marke oder ein Detail. Bearbeite die Marke, um eine Variante zu erzeugen, die nicht in der Bibliothek ist.

Zur IEC 60617

Die IEC 60617 ist die internationale Norm für Schaltzeichen und besteht aus vielen Teilen. Diese Bibliothek enthält Figuren der Teile 3, 11, die nicht in der Bibliothek „Gängige Elektrosymbole (IEC 60617)“ stehen, gezeichnet nach der Datenbank der Norm.

Diese Symbole sind unsere eigenen Zeichnungen nach den Figuren der Norm. Sie sind nicht aus ihr kopiert, und die Bibliothek ist nicht zertifiziert. Prüfe sie gegen die Norm, deine Firmennorm oder die Legende deines Kunden, bevor du ein Symbol verwendest.

Häufige Fragen

Wo sind die Steckdosen, Schalter und Leuchten für Gebäudepläne?
Steckdosen, Schalter, Lichtauslässe und Verteiler der Installationspläne stehen in der Bibliothek „Gängige Elektrosymbole (IEC 60617)“, im Abschnitt Installationspläne. Diese Bibliothek ergänzt Schienenverteiler, Kabelfernsehen, Flugplatzbefeuerung und Steckverbinder.
Wo sind die übrigen Symbole der IEC 60617?
Die Norm verteilt sich auf mehrere Bibliotheken dieser Seite: gängige Elektrosymbole, Einlinienschaltpläne der Energieversorgung, Halbleiter und Röhren, binäre Logikelemente, Logikfunktionen und Analogtechnik, Telefon und Ton, Nachrichtenübertragung, Relais und Schutz, Maschinen und Messgeräte sowie Schienenverteiler mit Kabelfernsehen. Jede Bibliotheksseite listet die anderen auf.
Kann ich die Symbole in kommerziellen Projekten verwenden?
Ja. Sie sind in Ihren eigenen Projekten frei nutzbar und veränderbar, auch in kommerziellen. Bereitgestellt wie besehen, ohne Gewähr.
Kann ich die Symbole der Flugplatzbefeuerung in einem Flughafenplan verwenden?

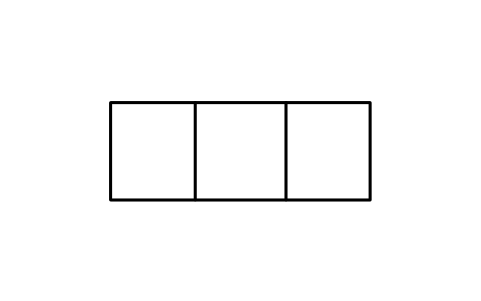

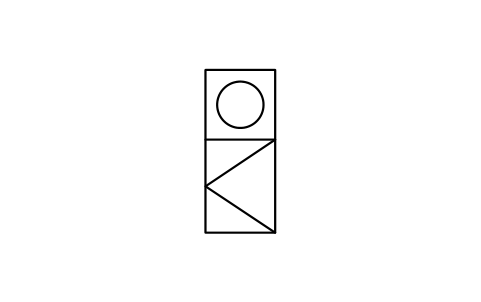

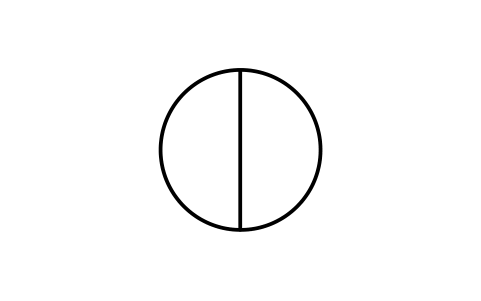

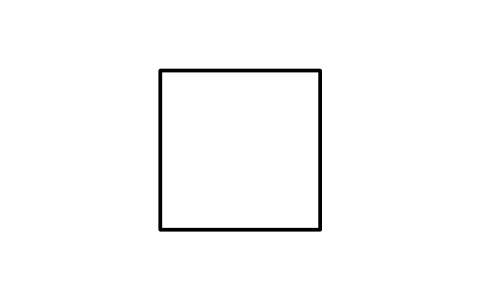

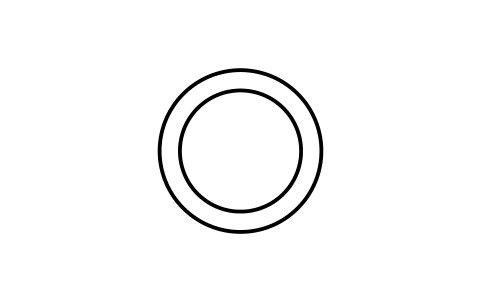

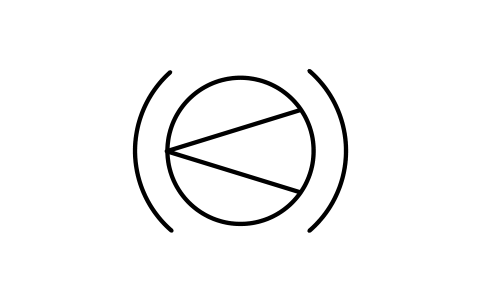

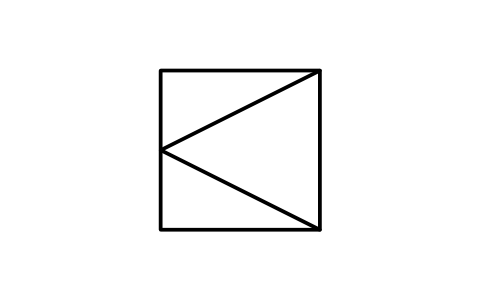

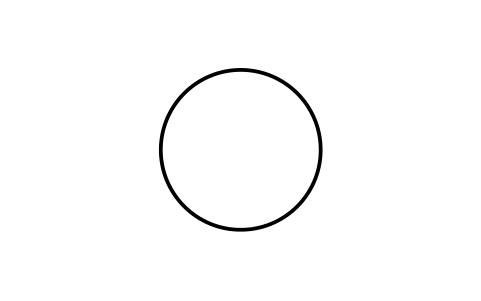

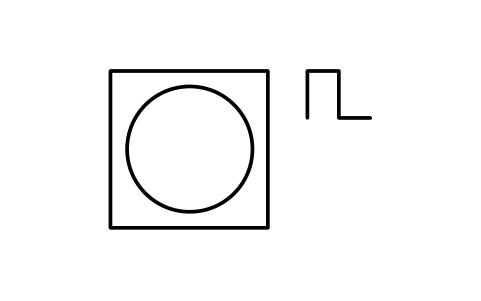

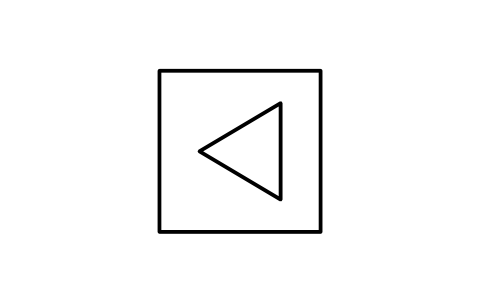

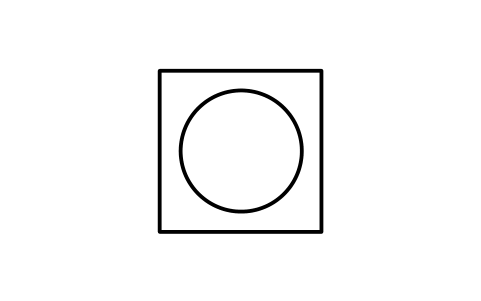

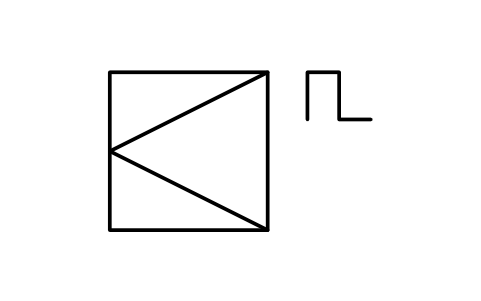

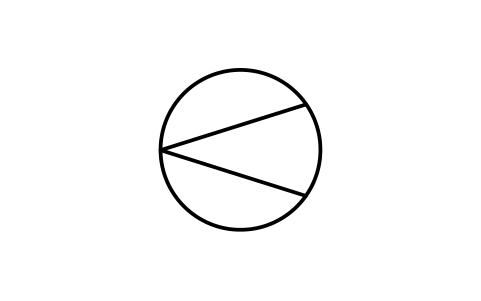

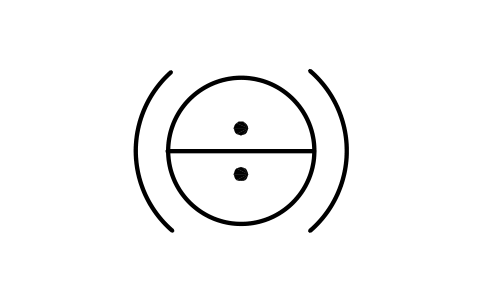

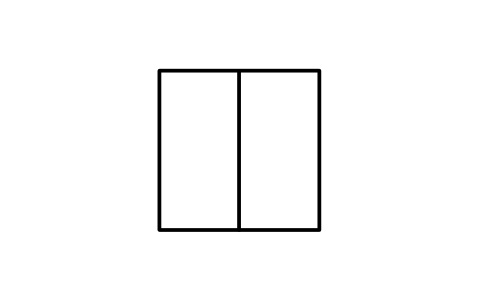

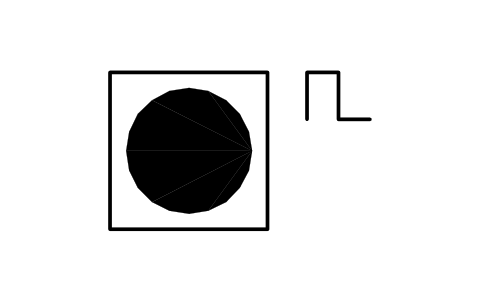

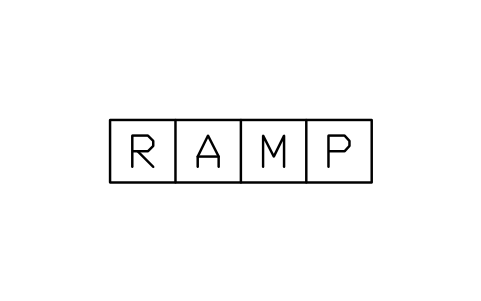

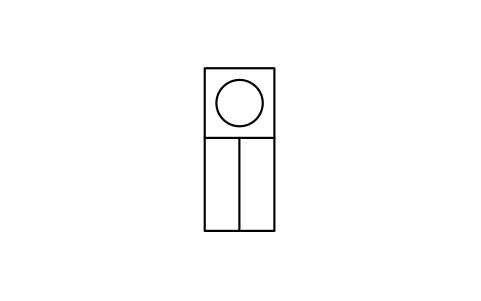

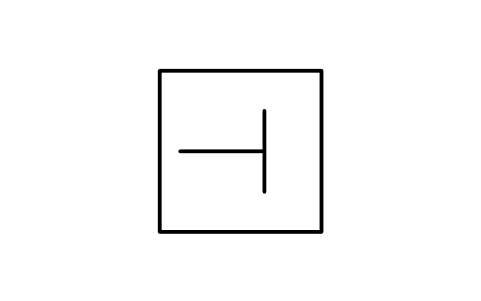

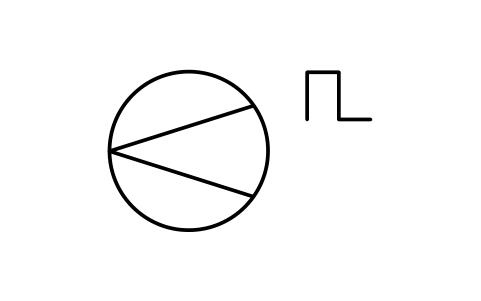

Ja, es sind die Figuren der Norm für Bodenfeuer und Schilder: das Quadrat ist ein Überflurfeuer, der Kreis ein Unterflurfeuer, die Linien zeigen die Strahlrichtung. Farben und Typen trägst du in deine eigene Legende ein, wie es die Norm in ihren Tabellen tut.
Kann ich ein Symbol ändern oder Attribute hinzufügen?
Ja. Öffnen Sie die DWG, bearbeiten Sie einen Block mit BEDIT, um ihn zu ändern oder Attribute hinzuzufügen, und speichern Sie. Um Zeichnungen zu aktualisieren, die den Block schon enthalten, führen Sie ATTSYNC aus oder ersetzen Sie den Block. Sichern Sie vorher: Attributwerte können verloren gehen, wenn ATTSYNC unvorsichtig verwendet wird.
Wo finde ich einen fertigen Satz dieser Symbole für AutoCAD?
AutoCAD bringt nur wenige Beispielblöcke mit, ein vollständiger Symbolsatz kommt deshalb aus einer Bibliothek. Laden Sie die ZIP-Datei auf dieser Seite herunter und öffnen Sie die DWG: Jedes Symbol ist ein Block. Fügen Sie es mit EINFÜGEN (INSERT; Blockpalette, Registerkarte Bibliotheken, dann die DWG wählen) ein oder ziehen Sie es aus dem DesignCenter (ADCENTER). Einzelne Symbole lassen sich auch separat herunterladen.

Symbole zählen und eine Stückliste erstellen

Weil Bemessungswerte und Teilenummern Attribute sind, lassen sich die Symbole eines ganzen Projekts zählen und auflisten, ohne die Zeichnungen zu öffnen. Exportieren Sie die Blöcke nach Excel, summieren Sie sie mit einer Pivot-Tabelle und schreiben Sie Korrekturen in einem Durchlauf zurück, mit Vorschau und Sicherung.
