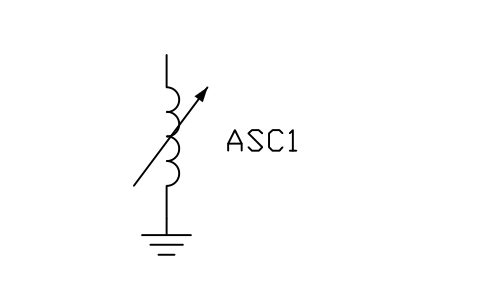

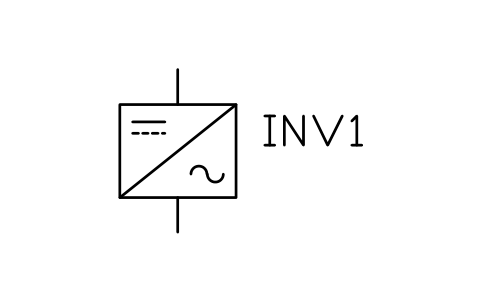

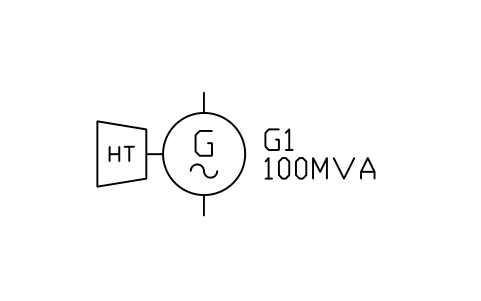

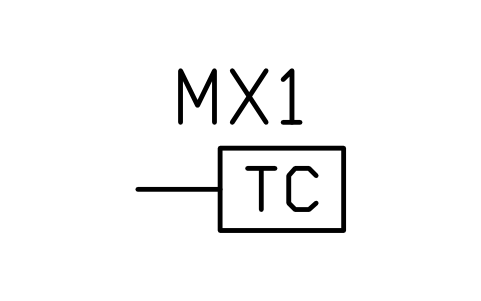

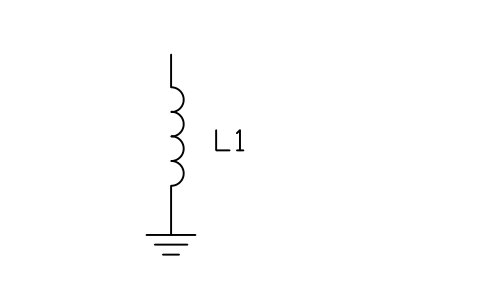

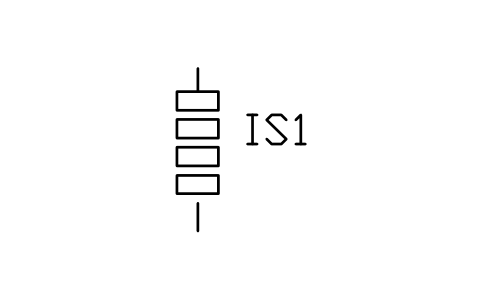

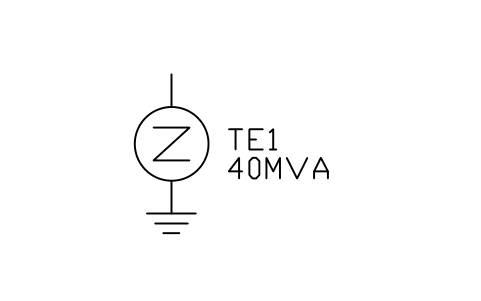

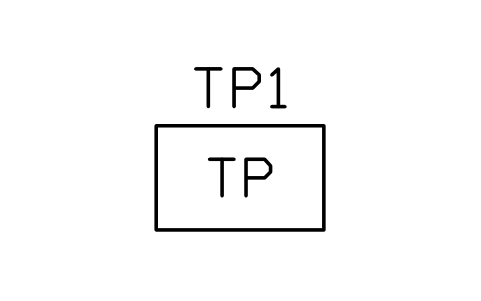

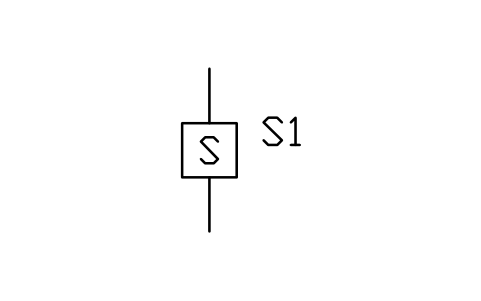

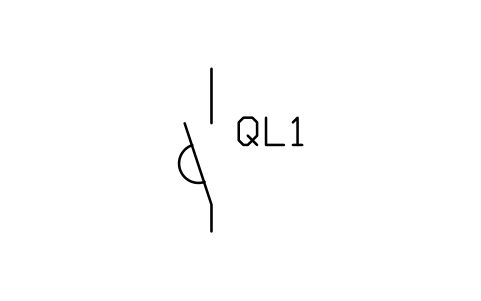

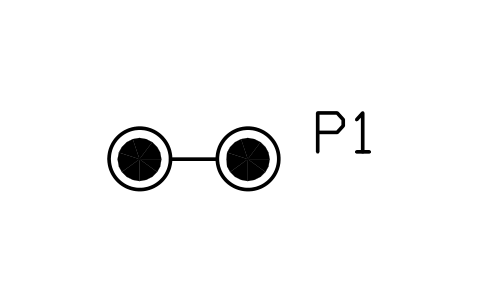

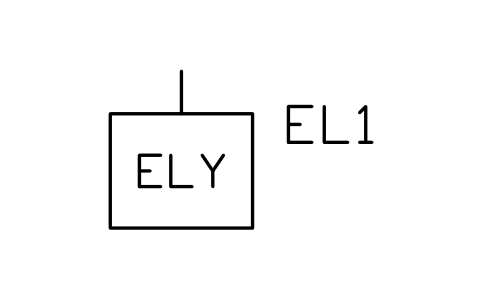

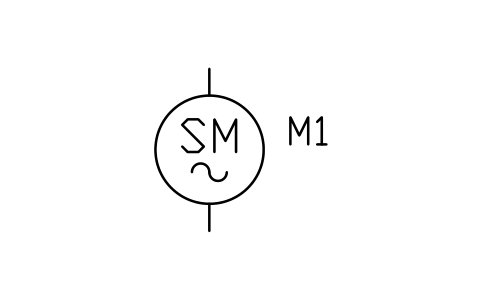

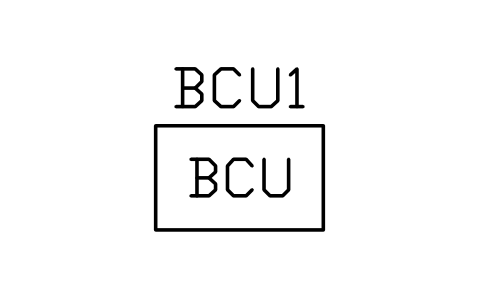

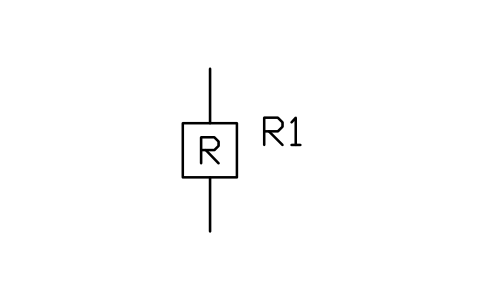

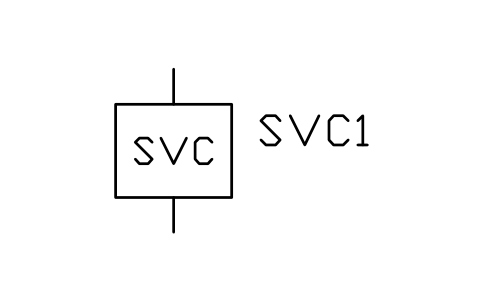

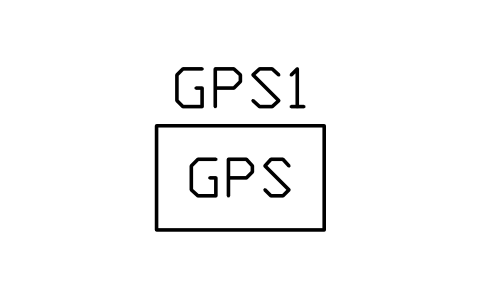

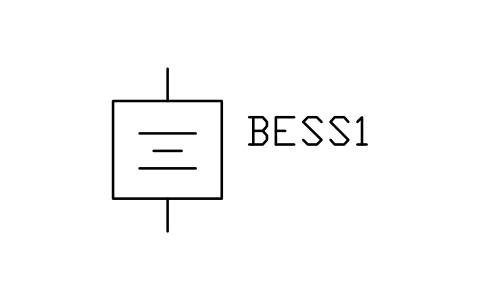

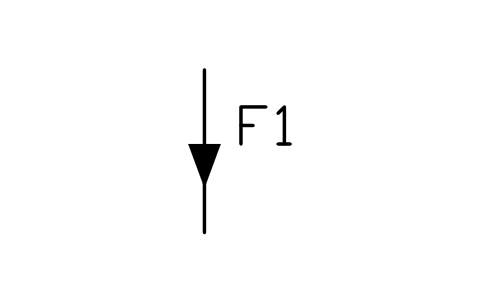

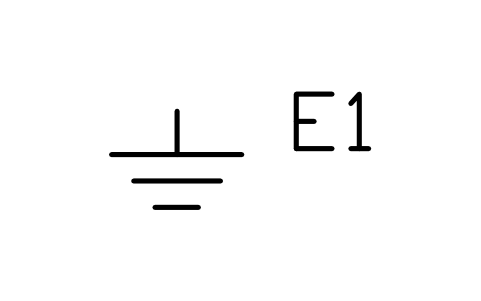

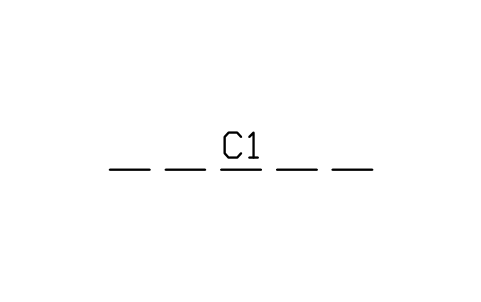

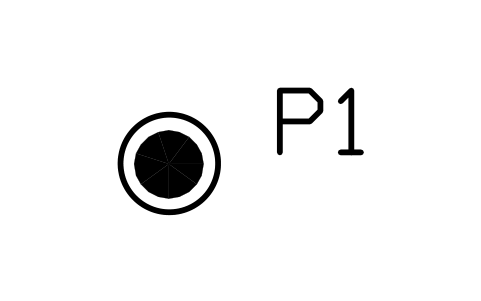

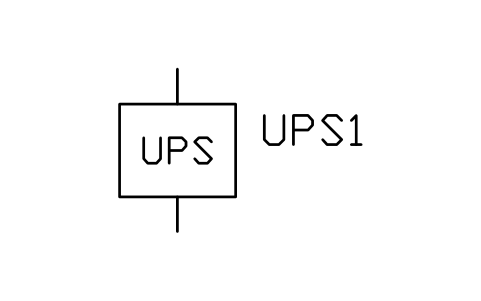

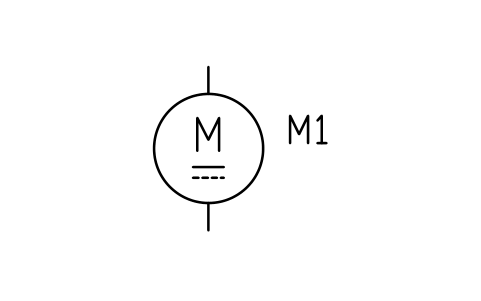

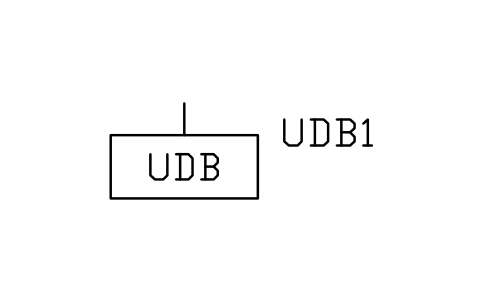

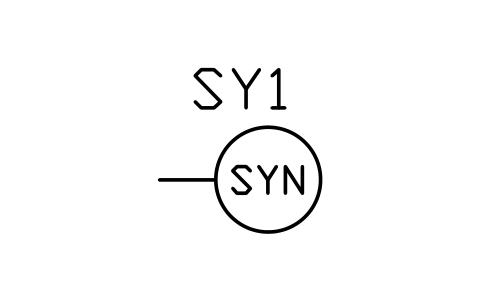

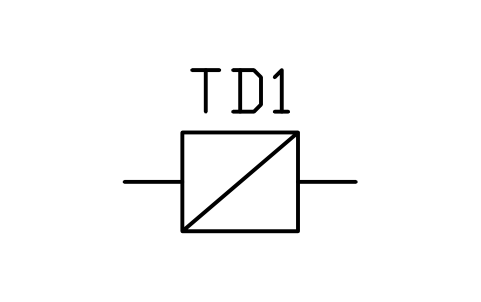

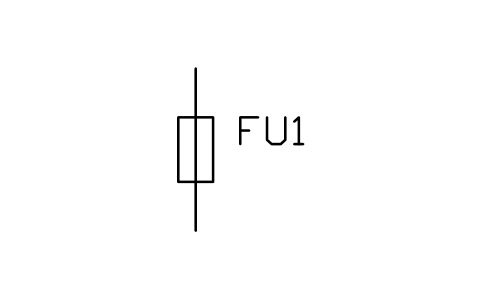

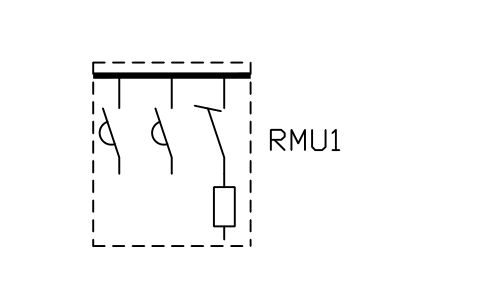

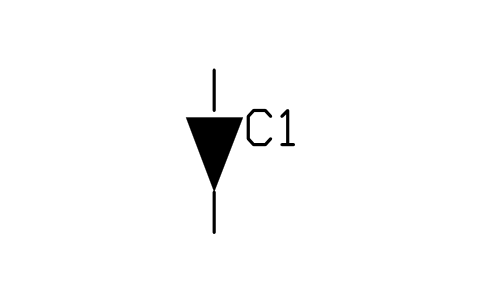

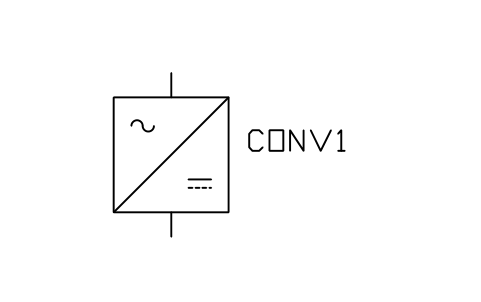

免费 AutoCAD 单线图符号（DWG），用于电厂、变电站和配电

关于符号约定

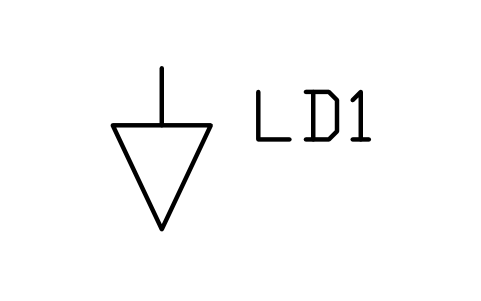

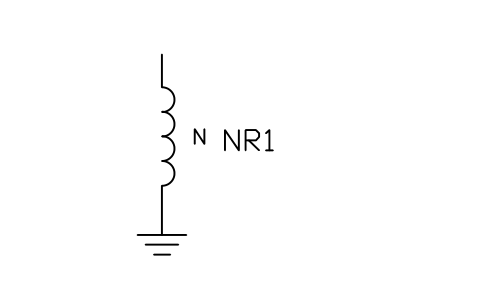

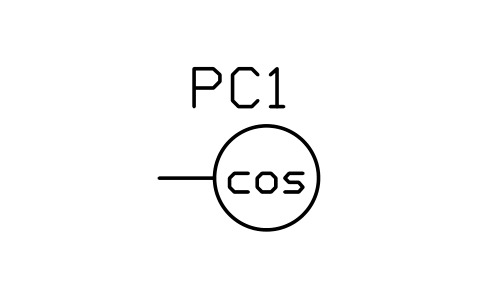

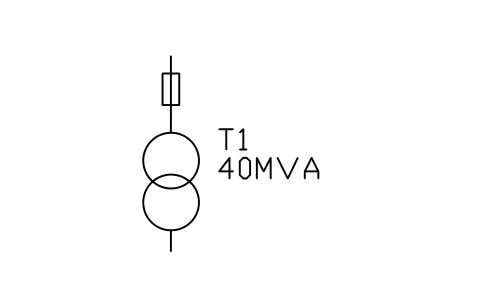

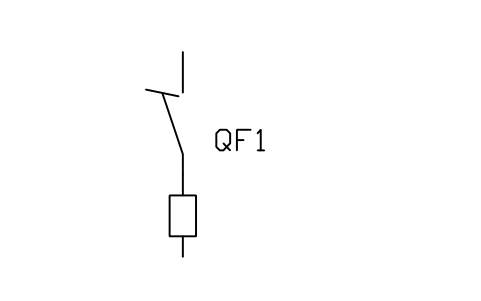

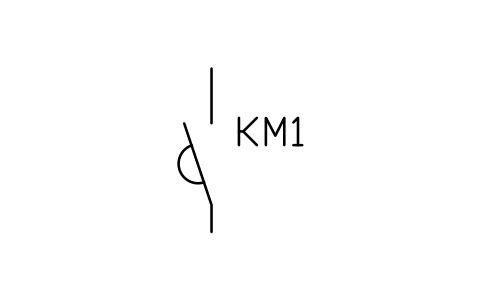

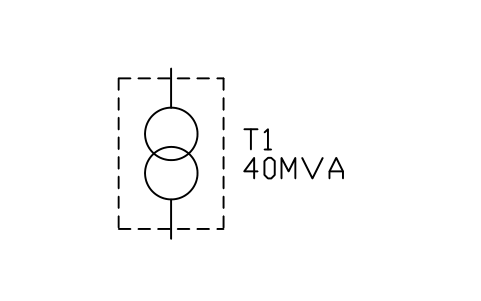

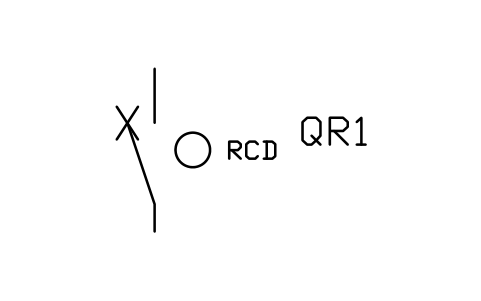

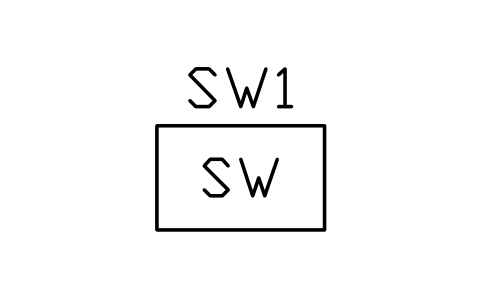

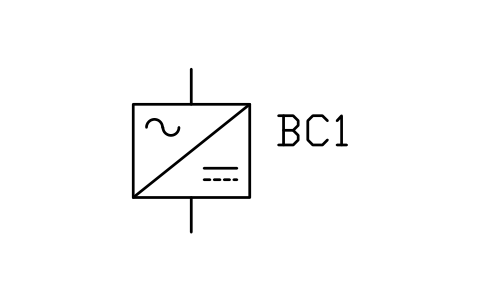

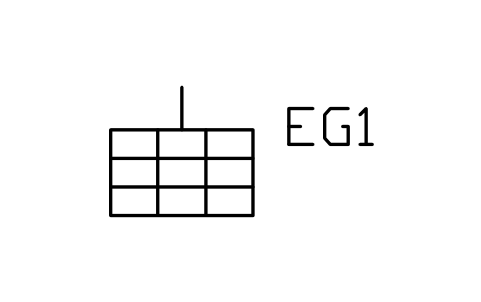

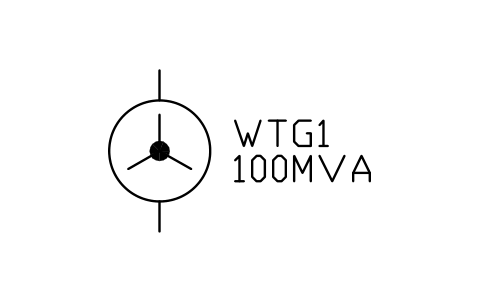

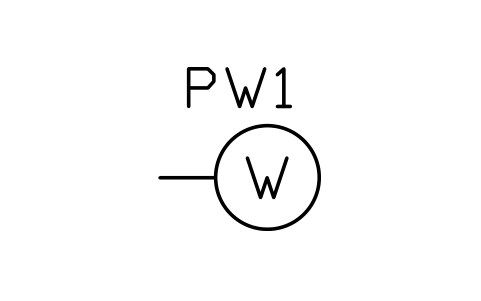

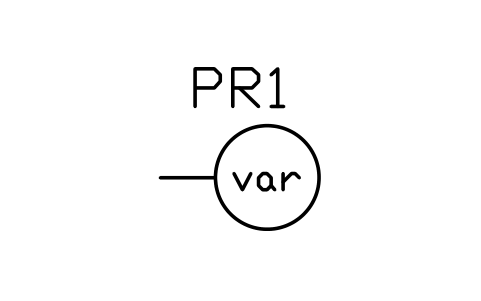

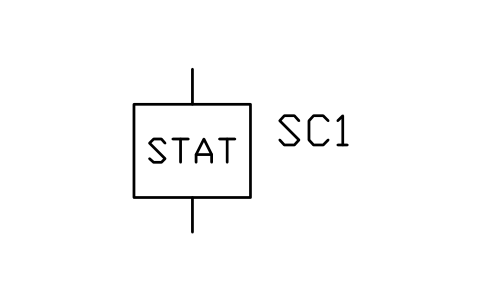

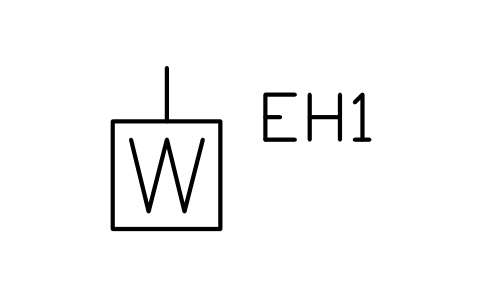

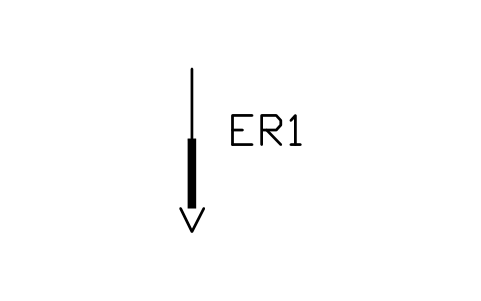

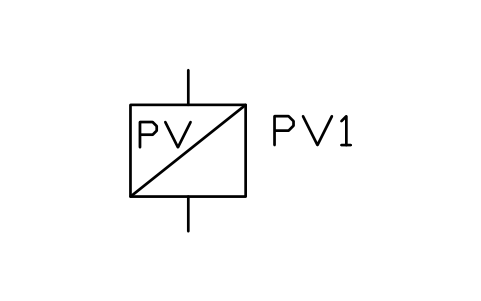

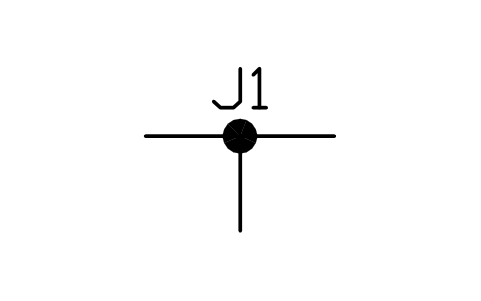

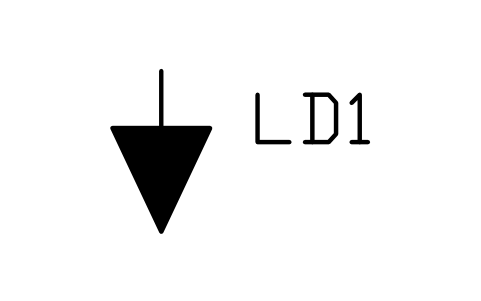

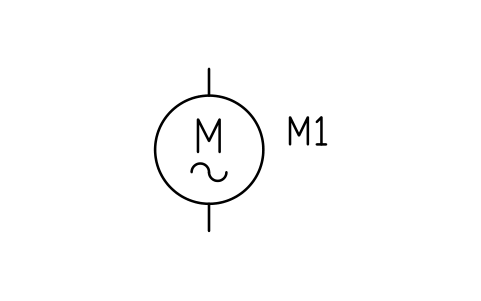

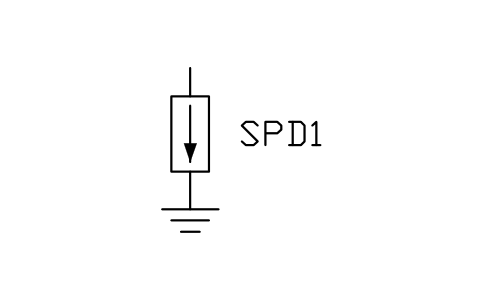

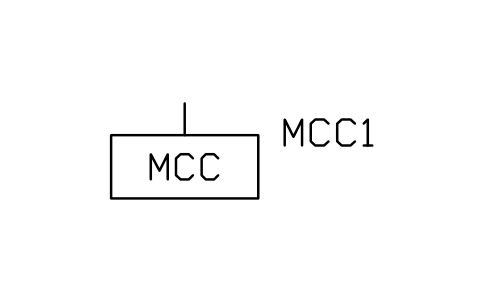

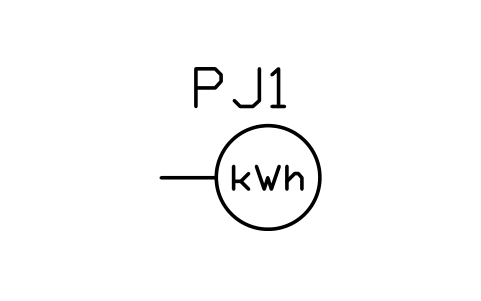

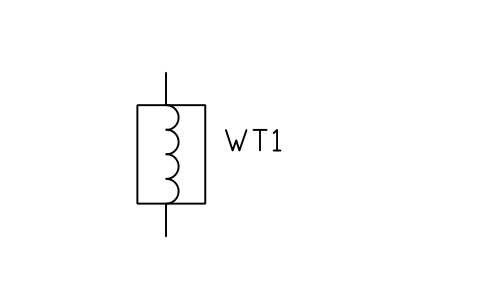

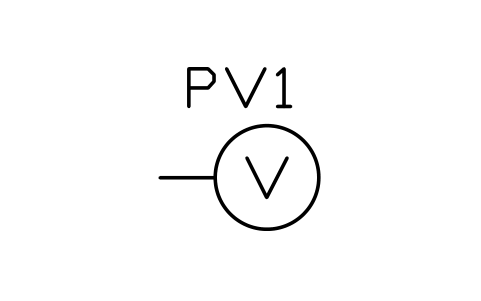

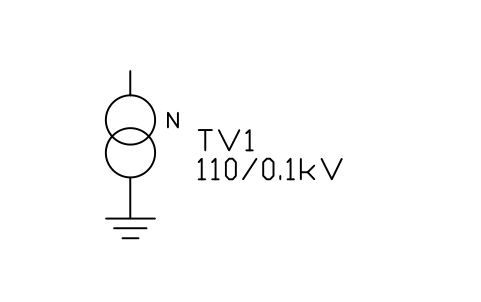

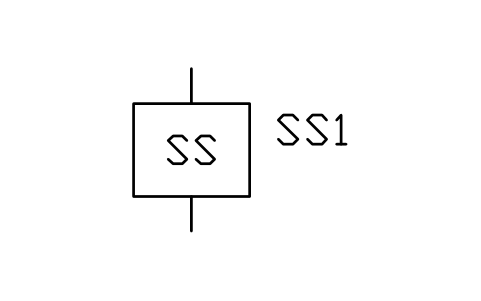

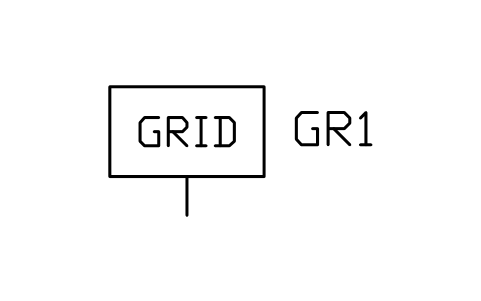

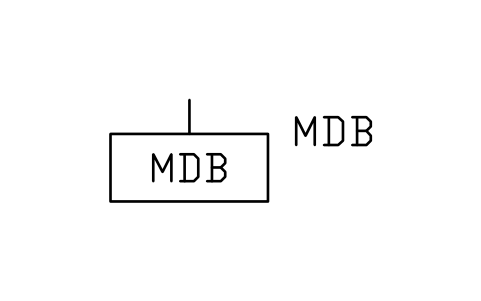

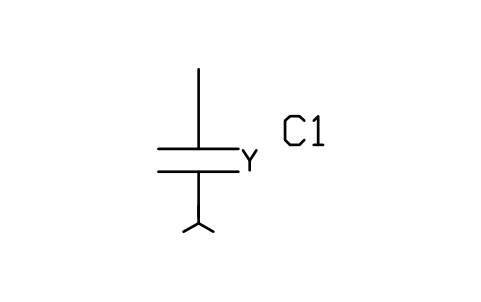

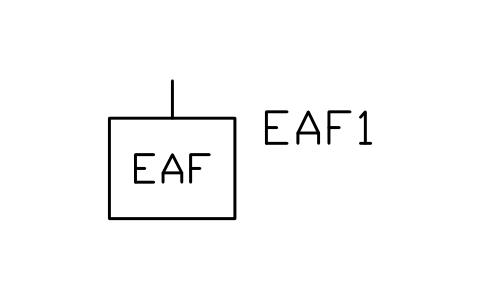

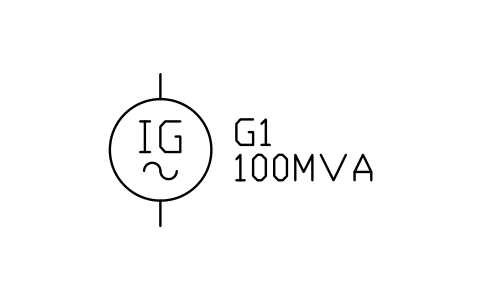

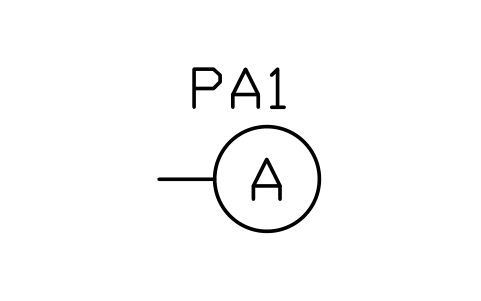

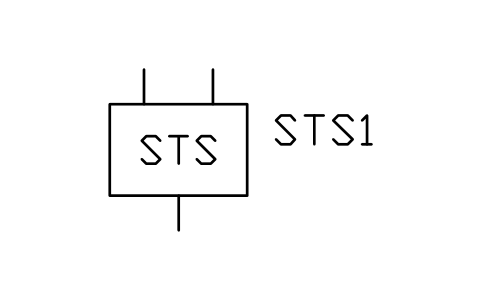

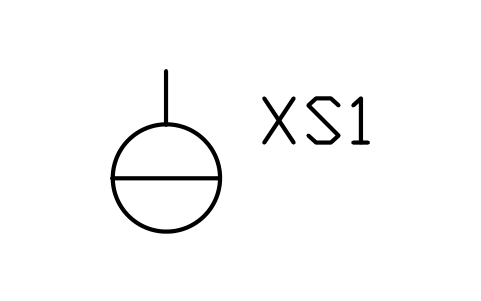

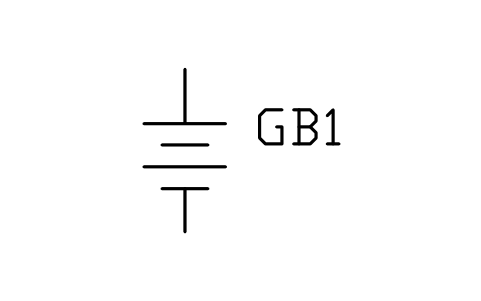

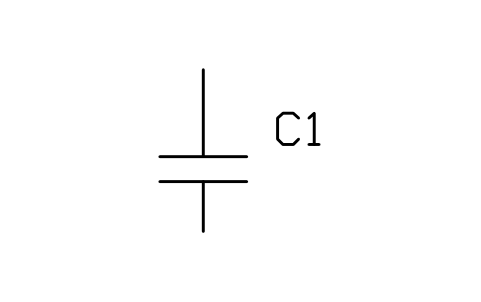

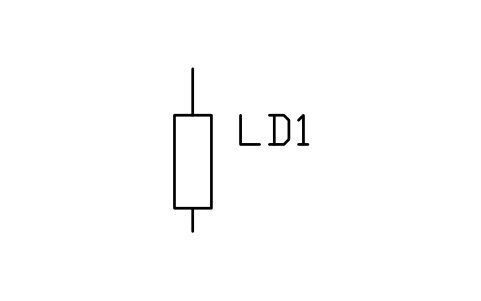

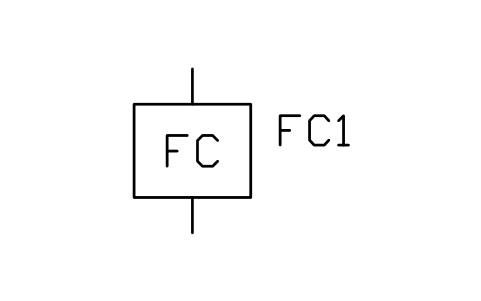

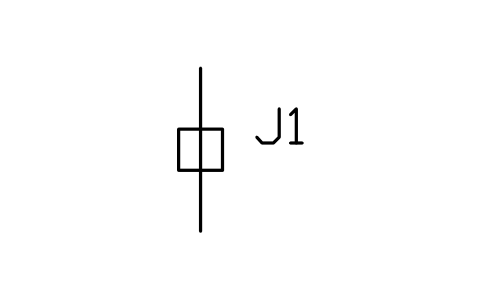

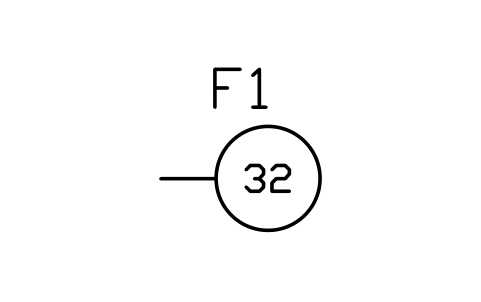

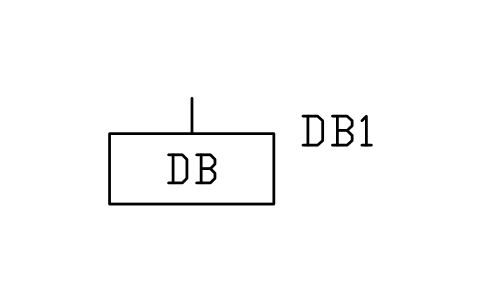

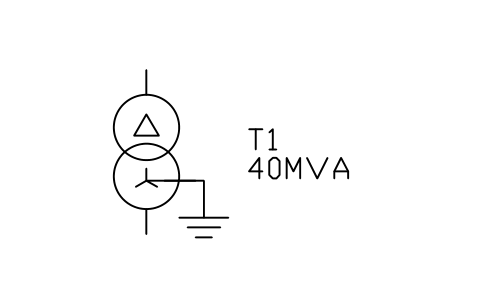

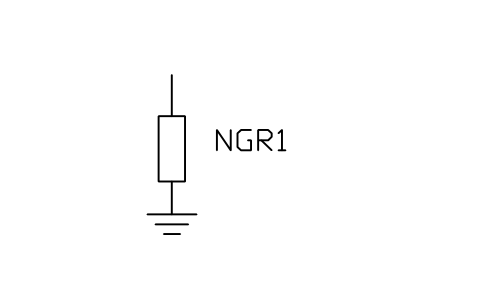

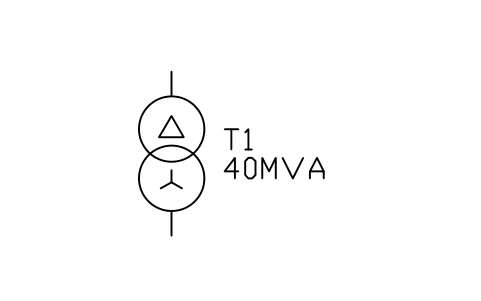

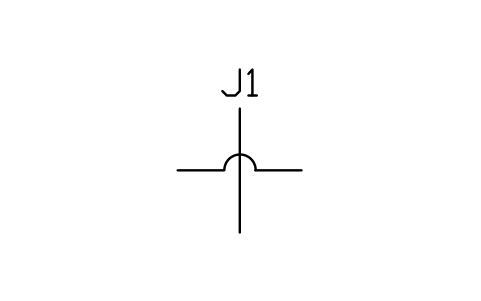

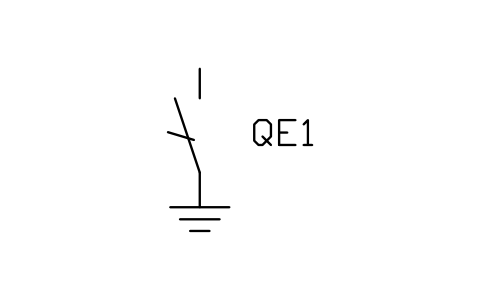

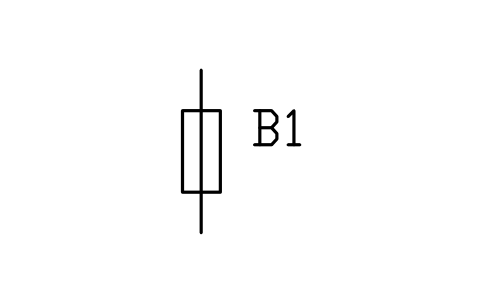

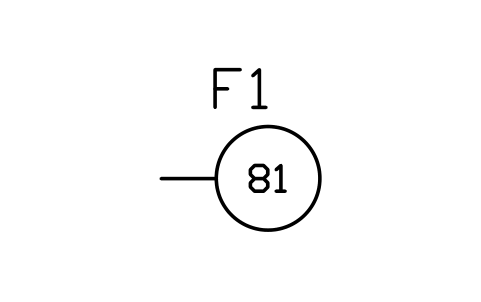

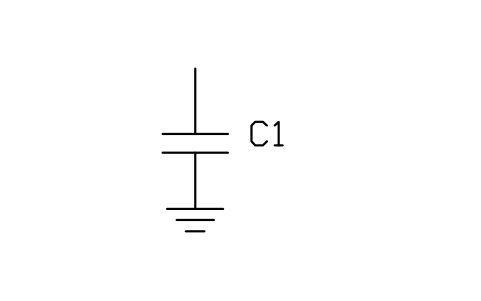

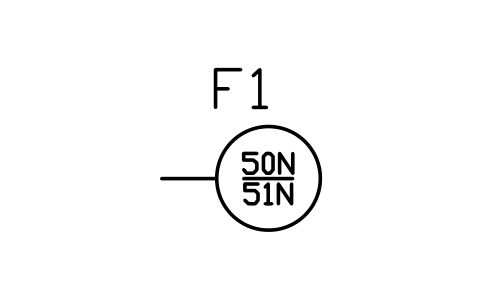

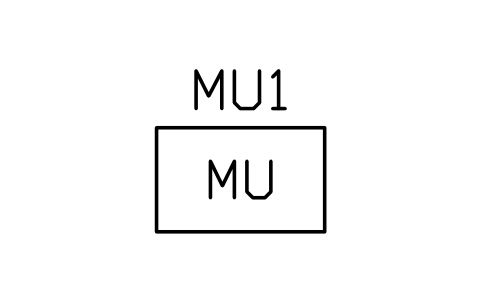

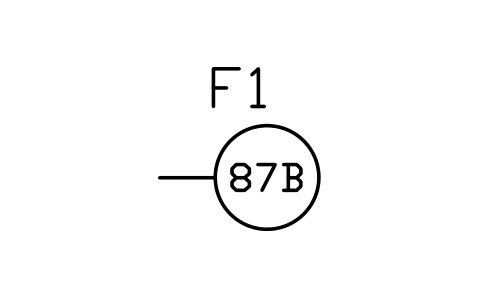

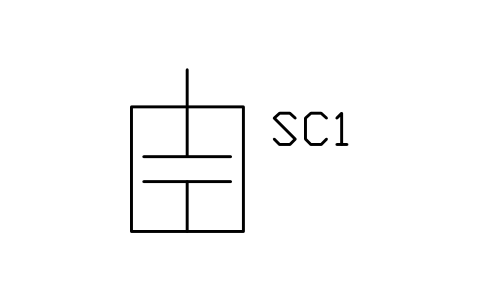

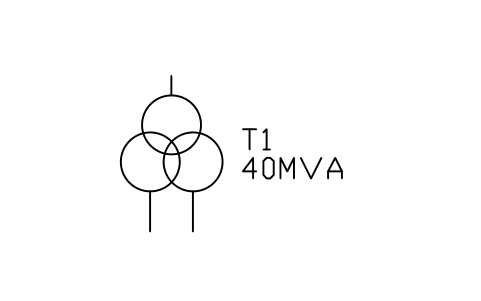

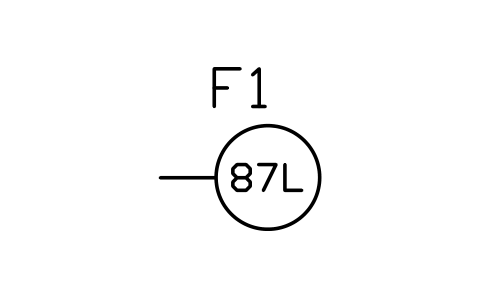

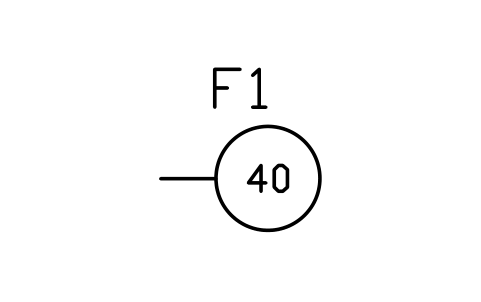

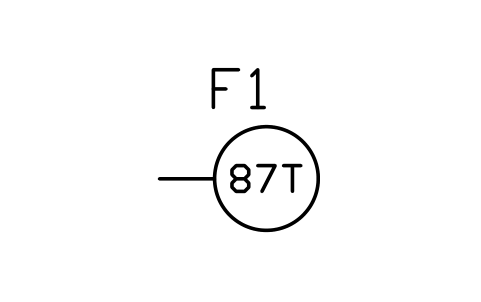

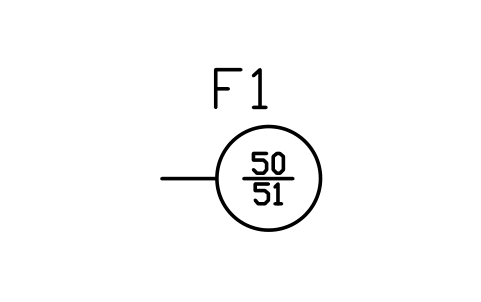

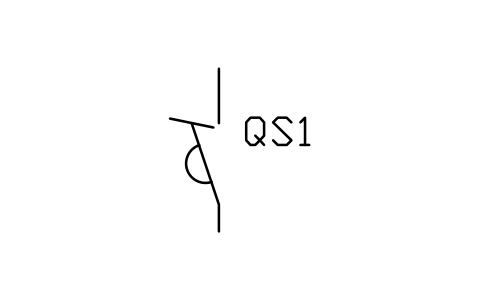

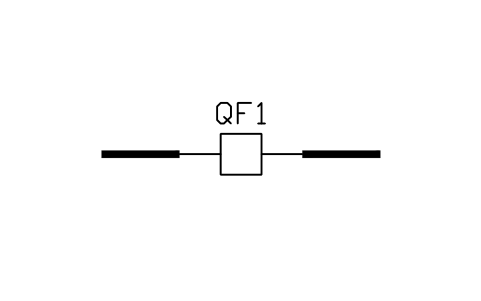

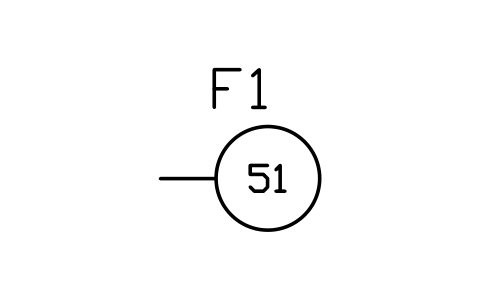

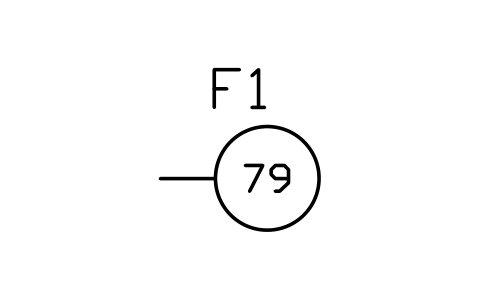

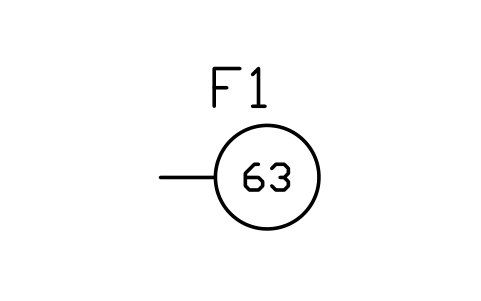

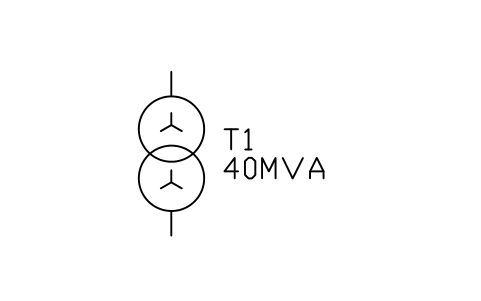

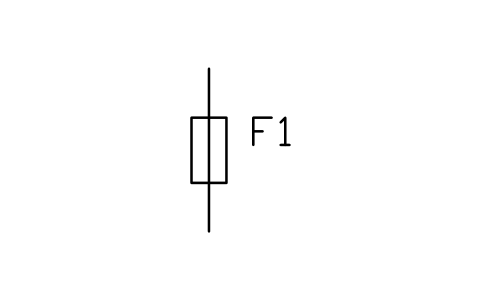

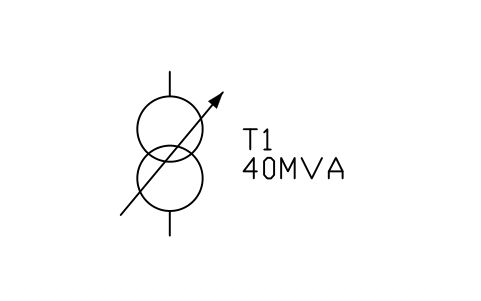

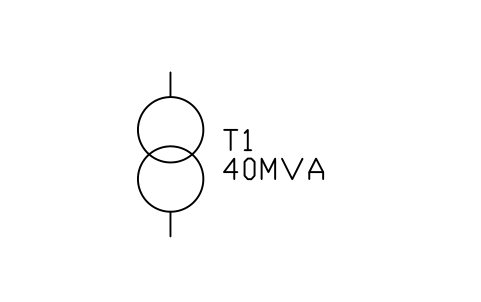

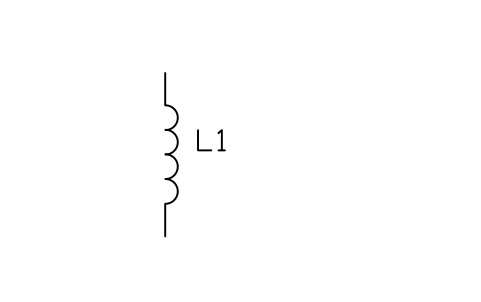

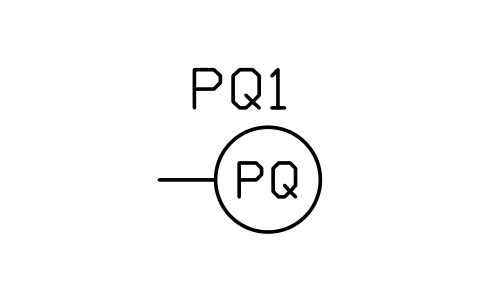

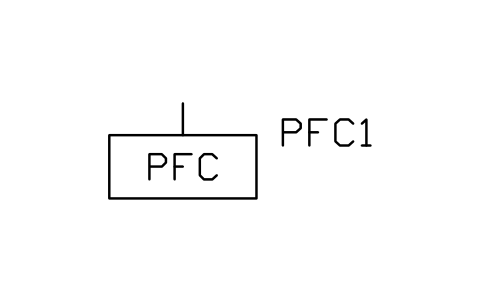

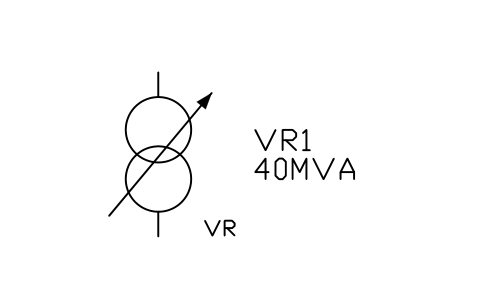

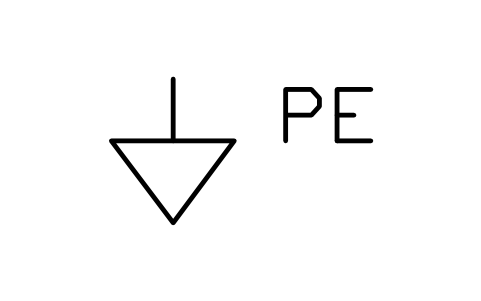

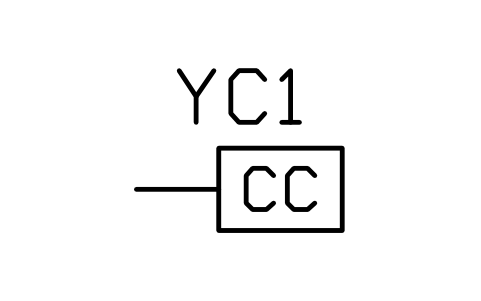

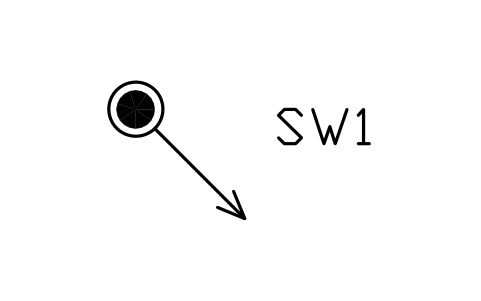

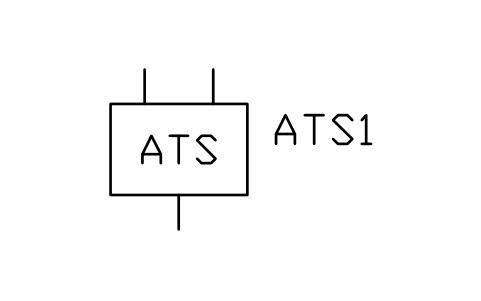

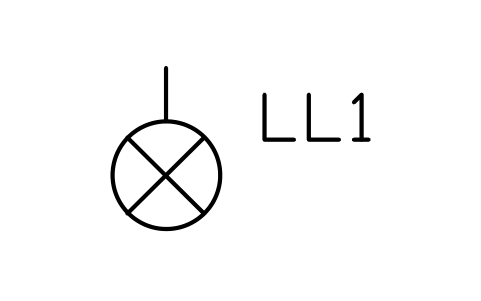

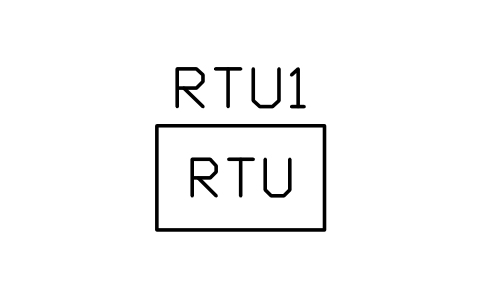

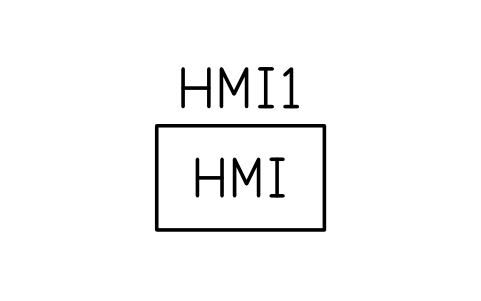

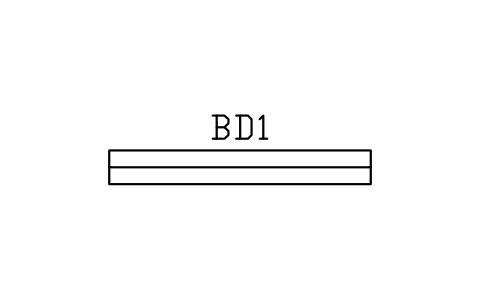

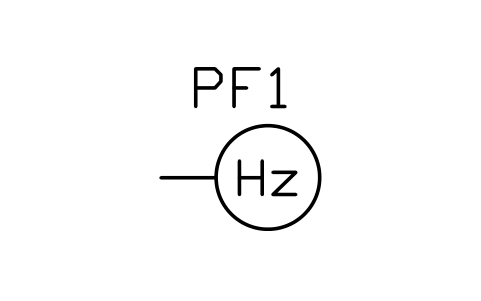

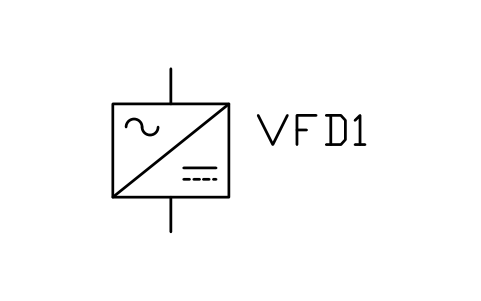

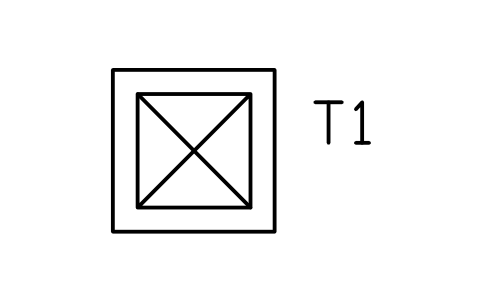

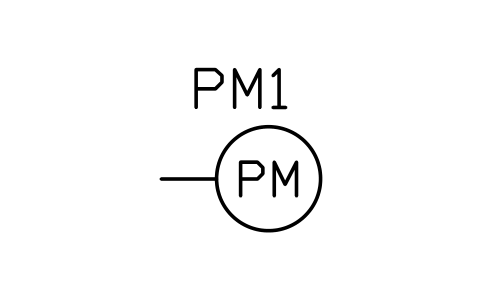

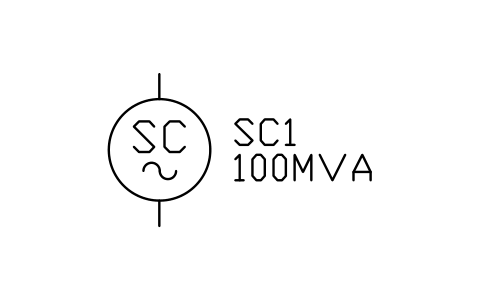

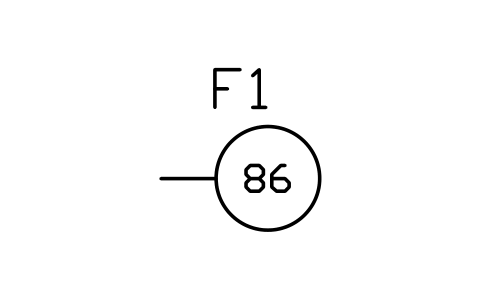

单线图符号在 IEC 和 IEEE 的做法之间以及各电力公司之间都有差别。这里的断路器、变压器和开关符号遵循 IEC 60617 和 IEEE 315 的单线图做法，保护继电器使用 IEEE C37.2 的设备号。

图块是我们自己绘制的，并非标准的复制，库也未经认证。请对照你的电力公司或客户的图例检查符号，不一致时修改图块。

常见问题

这些符号是 IEC 风格还是 IEEE 风格？

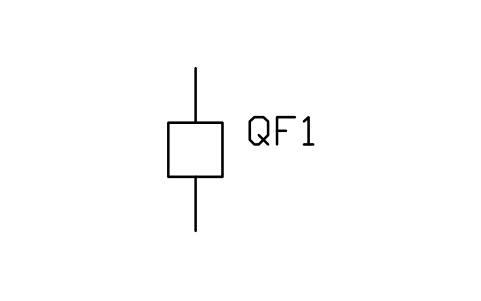

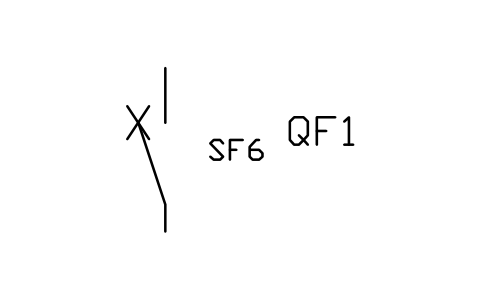

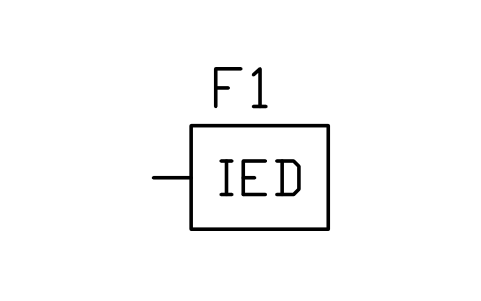

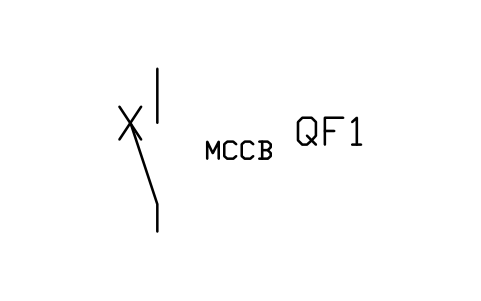

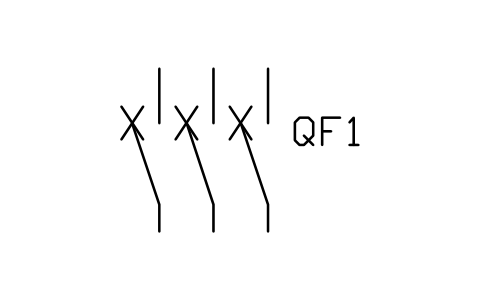

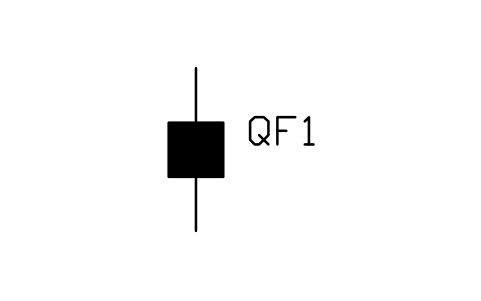

两种都有。断路器给出带叉的 IEC 形式和方框形式，继电器采用 IEEE C37.2 设备号。请使用你的电力公司或客户要求的形式，并把图中用不到的删掉。

能用这个库画完整的变电站单线图吗？

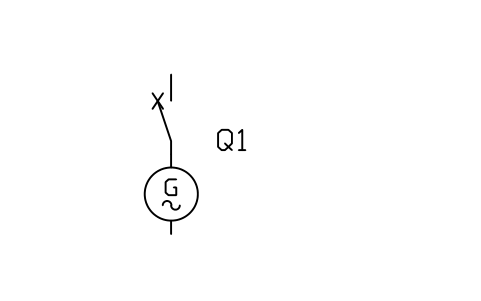

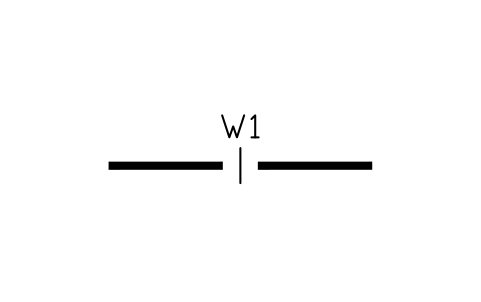

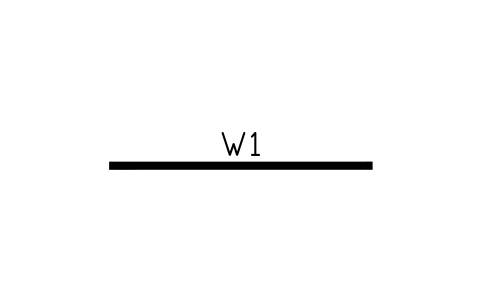

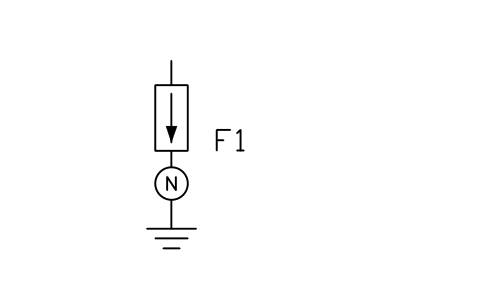

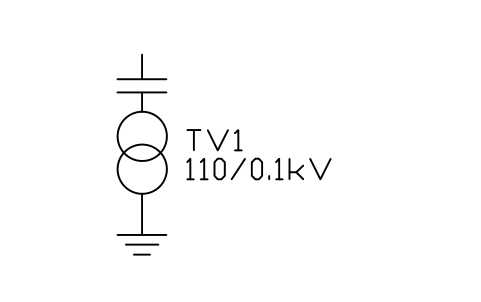

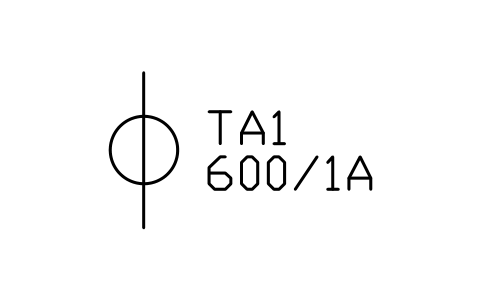

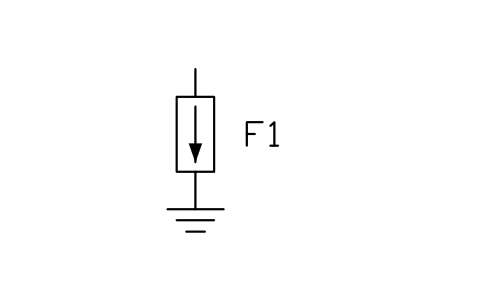

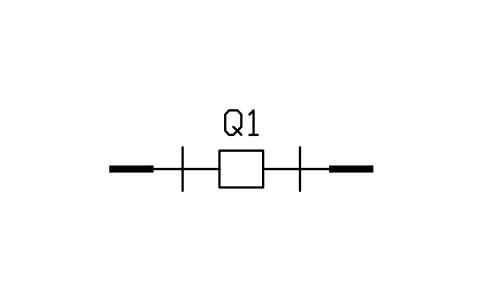

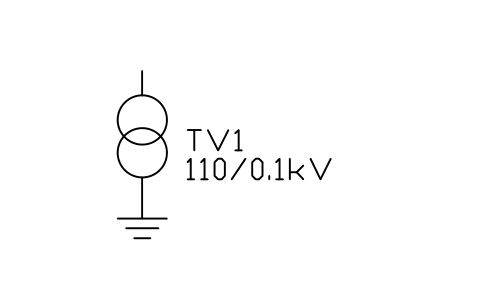

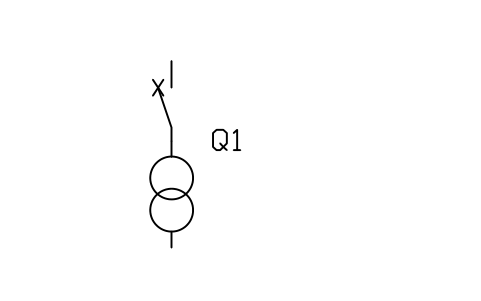

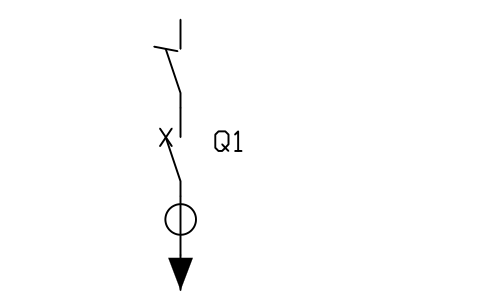

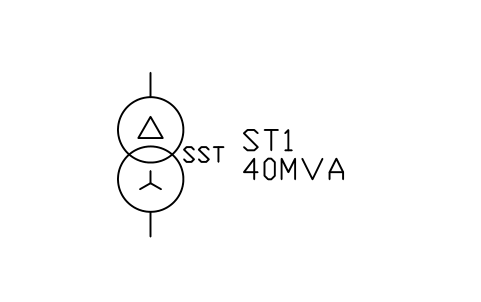

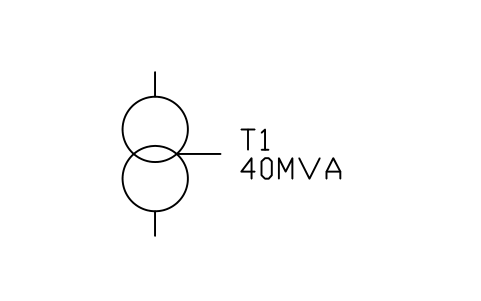

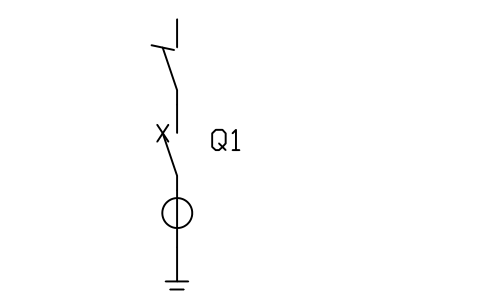

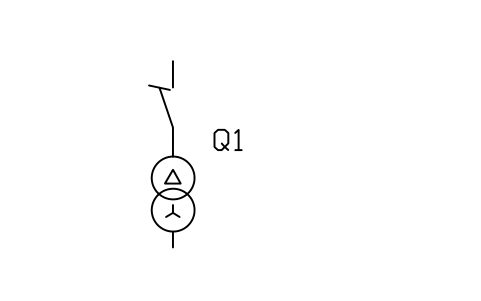

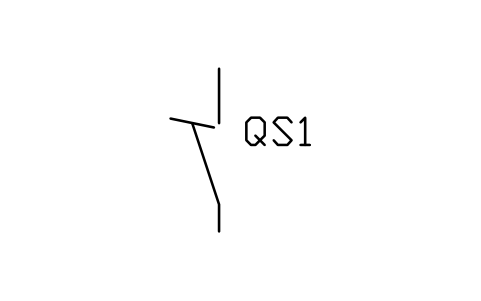

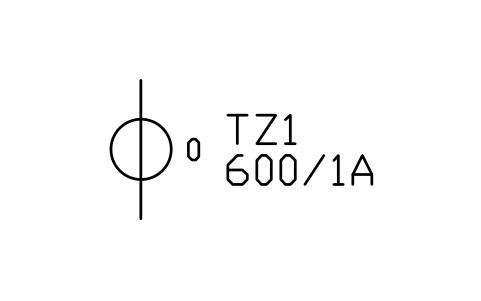

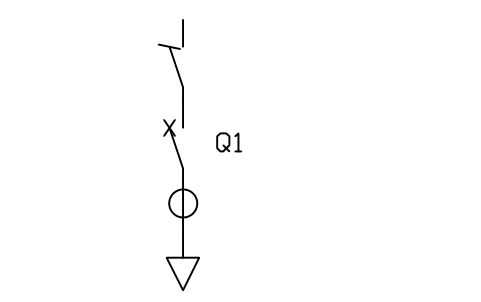

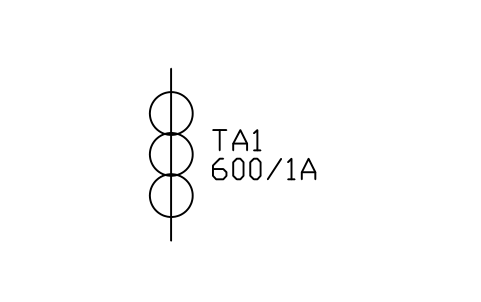

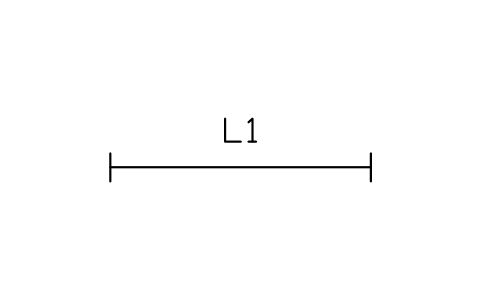

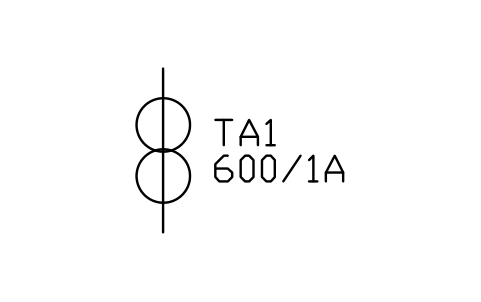

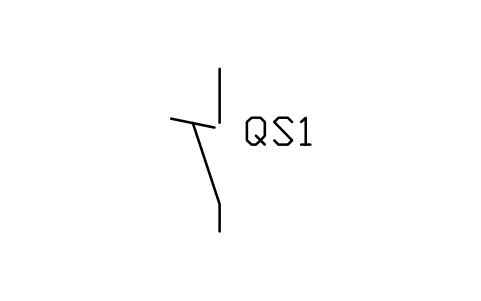

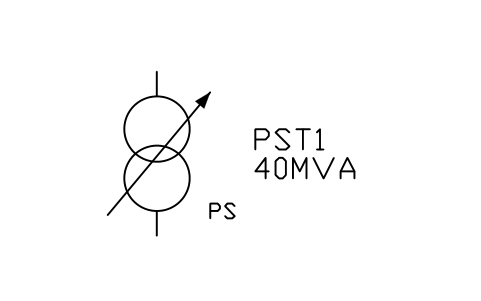

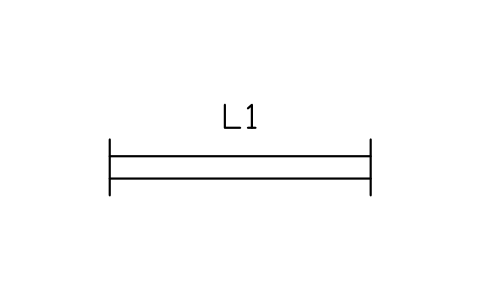

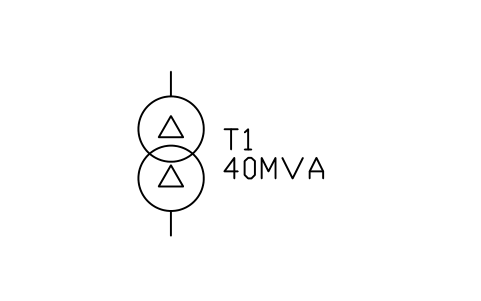

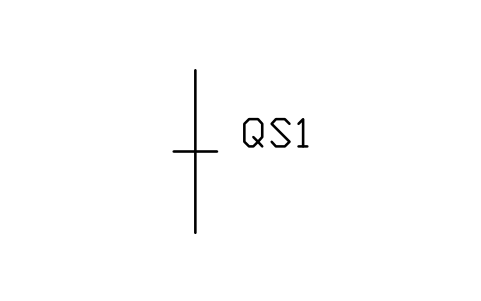

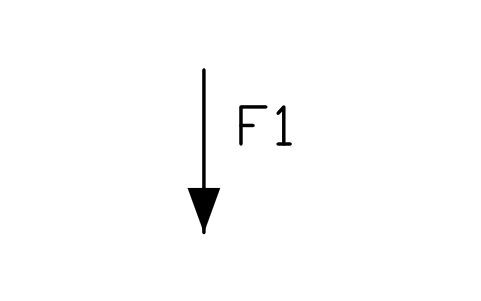

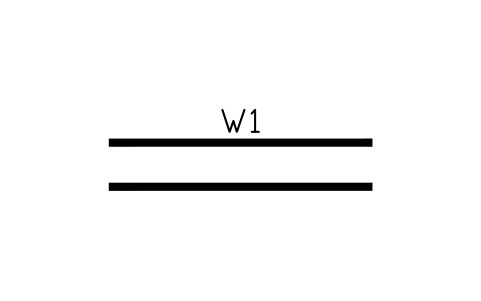

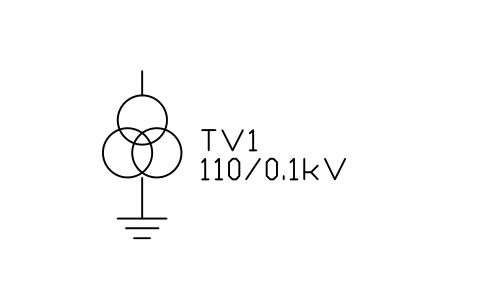

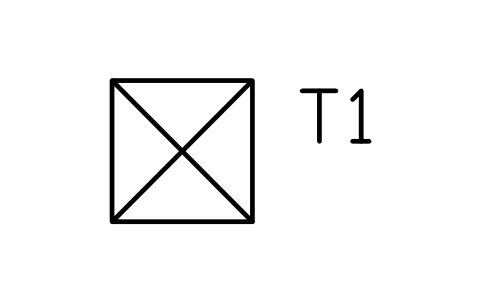

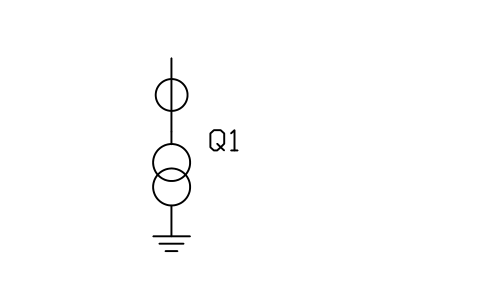

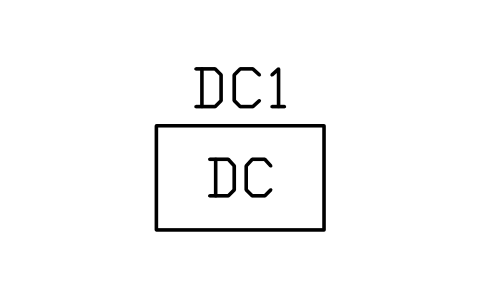

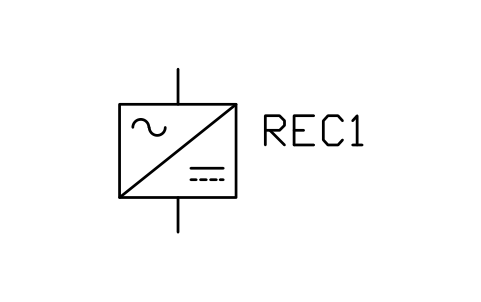

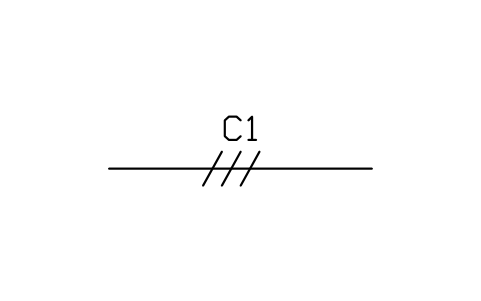

可以。组合变压器、断路器、隔离开关、互感器、避雷器、线路和继电器，母线用与母线图块相同线宽的粗多段线绘制。间隔图块提供了一条完整馈线作为起点。

可以用在商业项目里吗？

可以。可免费用于你自己的项目并可修改，包括商业项目。按现状提供，不作任何担保。

电机控制和 PLC 符号在哪里？

控制回路的触点、线圈、按钮和继电器在 IEC 60617 和 ANSI/IEEE 315 电气符号库里，I/O 符号在 PLC 梯形图库里。这个库只涵盖一次主回路。

可以修改符号或增加属性吗？

可以。打开 DWG，用 BEDIT 编辑块，修改或增加属性，然后保存。要更新已经含有该块的图纸，可以运行 ATTSYNC 或替换该块。请先备份：如果随意使用 ATTSYNC，属性值可能丢失。

在哪里能找到 AutoCAD 用的整套现成符号？

AutoCAD 自带的只有少量示例块，完整的符号需要从符号库获得。下载本页的 ZIP，打开里面的 DWG，每个符号都是一个块。用 INSERT 命令插入（块选项板的“库”选项卡里选这个 DWG），或者从设计中心（ADCENTER）拖进图纸。也可以只下载单个符号。
