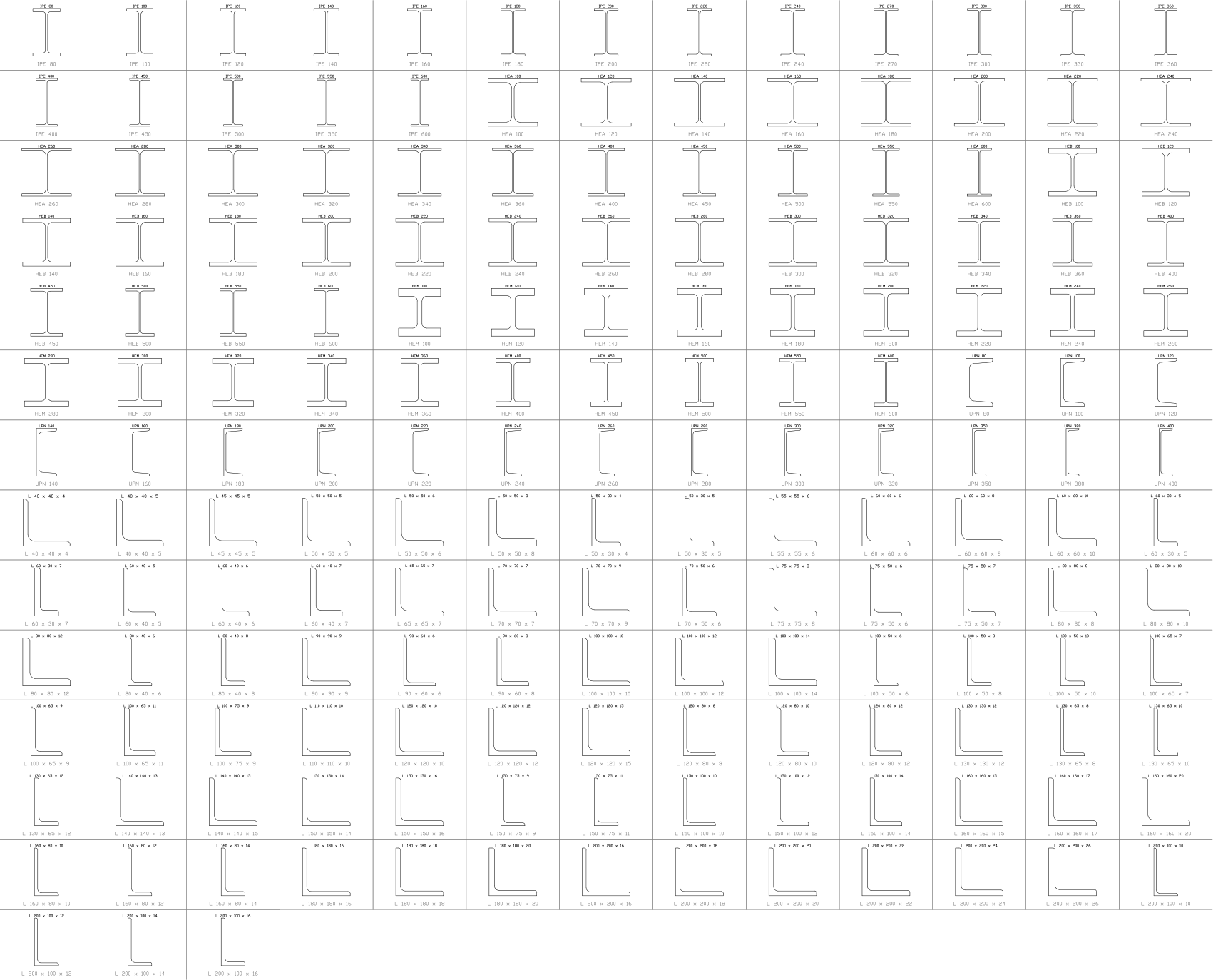

Profilés d’acier

Questions sur les bibliothèques de symboles

Les bibliothèques de symboles DWG sont-elles gratuites ?

Oui. Chaque bibliothèque de cette page se télécharge gratuitement : un ZIP par fichier DWG, avec l’aperçu de chaque symbole avant le téléchargement.

Comment trouver rapidement un symbole ?

Saisissez son nom ("gate valve"), une désignation ("IPE 200", "DN100", "M8") ou un nom de bloc dans la recherche. Les filtres à gauche restreignent les bibliothèques par secteur, usage, norme et type, et la recherche s’effectue dans ce qu’ils laissent. Les noms de symboles sont en anglais.

Quelles normes suivent les bibliothèques ?

ISO, IEC, ISA, IEEE / ANSI, ASME, EN / DIN et AISC sont couvertes, par exemple IEC 60617, ISA 5.1, ISO 10628-2, ISO 1219-1, ISO 1101 et ISO 14617. Là où il n’existe pas de norme (architecture, CVC, équipements de procédé, eau, métallurgie), les bibliothèques suivent l’usage courant du métier et l’indiquent sur leur page.

Les symboles sont-ils des copies certifiées des normes ?

Non. Ce sont nos propres dessins, d’après les formes courantes de ces normes, pas des copies des normes et sans certification de conformité. Vérifiez les formes avec votre exemplaire de la norme lorsqu’un client exige une conformité stricte.

Que contient un bloc en plus du dessin ?

Chaque bloc porte des attributs : un repère visible et, masquées, les données utiles aux nomenclatures et listes d’équipements, comme le service, la taille, la valeur nominale, le fabricant et le modèle. Les symboles de plan sont dessinés à l’échelle réelle en millimètres, les symboles schématiques à leur taille de tracé.

Et si le symbole dont j’ai besoin manque ?

Dites-nous sur la page d’assistance quel symbole, de quelle norme ou de quel métier. Les demandes issues de recherches sans résultat décident de ce qui sera dessiné ensuite.
